5.3. Печатно-высекальные машины (печатные слоттеры)



Наиболее распространенный вид машин по производству картонной ящичной тары. При всем разнообразии исполнений они могут включать сле­дующие основные элементы: секцию подачи заготовок, печатные секции, высекальную секцию и секцию поперечной рилевки, секции приема и шта­белирования заготовок. В отдельных типах машин между высекальной сек­цией и секцией приема заготовок включаются ротационные вырубные сек­ции для выпуска заготовок усложненных конфигураций.

Печатно-высекальные машины выпускаются в продольно-раздвижном исполнении для возможности подхода персонала при обслуживании печат­ных секций. Новейшие типы современных машин выпускаются с самостоя­тельными печатными, высекальными и ротационно-вырубными секциями, которые могут быть выдвинуты в стороны для замены их другой секцией. В конструкции таких машин предусмотрено модульное исполнение отдель­ных секций, обеспечивающее быструю замену их при наладке или смене инструмента без продолжительного останова всей машины. Типы машин имеют различные размеры в зависимости от величины форматов перераба­тываемых заготовок для картонных ящиков, находящихся в пределах от 180х240 до 1810х4910 мм.

Печатно-высекальные машины (печатно-высекальные автоматы) предна­значены для изготовления закроев пачек, коробок, ящиков и других изделий из бумаги и картона. Печатно-высекальные автоматы - это комплексно ме­ханизированные поточные линии, где за один проход можно отпечатать ри­сунок в несколько (от 1 до 8) красок и текст, биговать (рилевать) все линии сгибов, высечь все шлицевые и угловые прорези и обрезать края закроя из­делия.

Различие в конструкциях этих машин связано в первую очередь с видом исходного материала, подаваемого на обработку. Это может быть материал в виде рулонов бумаги и картона или в виде листовых, чаще всего картон­ных, заготовок различного формата.

5.3.1. Слоттеры для рулонных исходных материалов

Из рулонных материалов обычно изготавливают закрой пакетов, кон­вертов, пачек, коробок, мешков и т. п. изделий.

Принцип действия печатно-высекальных агрегатов для рулонных исход­ных материалов заключается в следующем. Полотно бумаги или картона разматывается с рулона и поступает на устройство, которое выравнивает его перед подачей на последующие операции. Затем с помощью тяговых вали­ков полотно поступает в печатную секцию, где на него наносится много­цветный рисунок и надписи. После печати полотно подается на узел высеч­ки закроя, а также бигования, который может быть размещен в штамповоч­ном аппарате. Готовые выкройки укладываются в стопу на стапеле, где чис­ло их контролируется счетчиком.

Последовательность операций в печатно-высекальных агрегатах для ли­стовых исходных материалов обычно следующая. С помощью механизма подачи листы картона вводят в приемные валы машины; производится пе­чатание рисунков на наружной поверхности; высекаются прорези (шлицы) между клапанами; рилюются поперечные линии сгиба (продольные линии сгиба выполняются заранее). Готовые выкройки укладываются в стопу, причем число их контролируется.

Простейший печатно-высекальный агрегат (рис. 5.3) состоит из следую­щих основных секций: зарядной, четырех печатных, высекальной и стапель­ной. Бумага или картон подается в рулонах. Рулон прочно устанавливается в зарядную секцию с помощью втулок и шпинделя. На шпинделе укреплено тормозное устройство, сдерживающее маховую массу вращающегося руло­на во избежание опережения подачи полотна, сходящего с рулона.

Приводной форматный валик 1 имеет длину окружности, равную одной или кратной длине будущей заготовки (длине подачи). Прижимные цилин­дры 2 и 3 обеспечивают прижим полотна к форматному валику 1, сматыва­ющему полотно с рулона в виде петли через направляющий цилиндр 4 , на котором слева и справа установлены регулируемые направляющие планки для полотна 7. Направляющий цилиндр имеет возможность перемещения влево или вправо для выправления полотна по центральной оси агрегата. Вращающаяся щетка 6 служит для удаления пыли с полотна. Правильные валики 8 выравнивают полотно во избежание образования продольных складок. Наличие петли полотна позволяет менять рулон, не останавливая агрегата и, одновременно, обеспечивает равномерное натяжение полотна перед входом в печатную секцию.







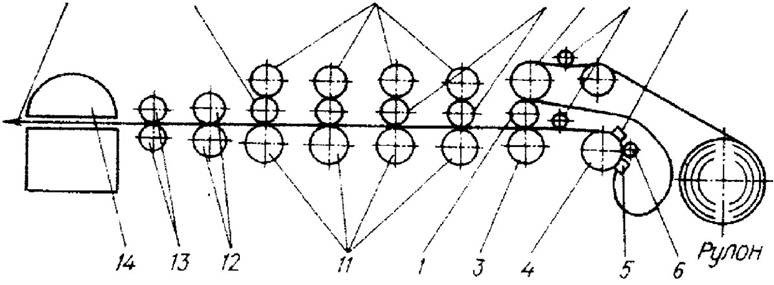

Рис. 5.3. Картонопроводящая схема печатно-высекательного автомата марки СДА-111: 1 - форматный валик; 2,3 - прижимные цилиндры; 4 - направляющий цилиндр; 5 - войлочный тормоз; 6 - щетка; 7 - направляющий упор; 8 - правильные валики; 9 - обрезиненные офсетные валики; 10 - клишейные валики; 11 - печатные цилиндры; 12 - промежуточный механизм натяжения; 13 - валики периодической подачи; 14 - штанцевальный аппарат



В печатной секции полотно прижимается пружинящими стальными печатными цилиндрами 11 к обрезиненным оф­сетным валикам 9. После печати, перенесенной с клишейных валиков 10, полотно проходит через промежуточный механизм натяжения 12, предот­вращающий его провисание на печатных секциях из-за периодичности рабо­ты механизма подачи полотна 13 в высекальный аппарат 14. При периоди­ческой работе пуансона высекального аппарата происходит останов валиков подачи 13. Между ними и промежуточным механизмом натяжения 12 на каждую высечку периодически образуется петля. Готовые высечки поступа­ют на стапельную приемку.

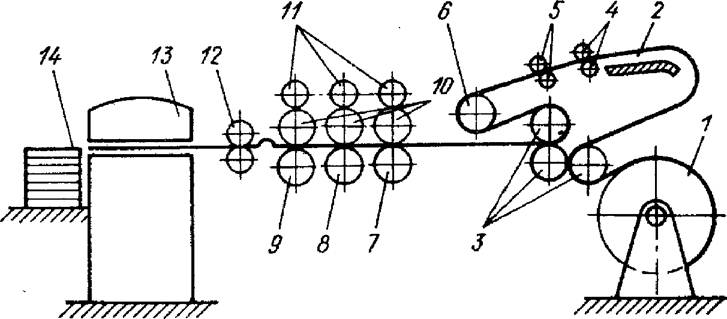

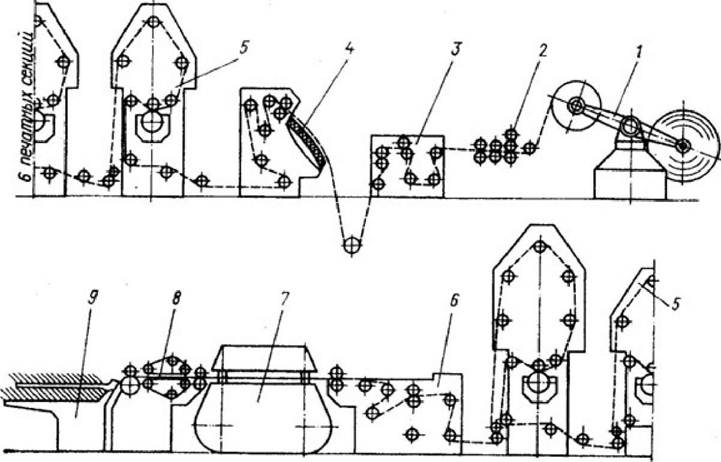

Схема печатно-высекальной машины с тремя печатными секциями обес­печивающей многокрасочную печать офсетным способом, высечку и бигование приведена на рис. 5.4. Высечка и бигование производится с помощью штанцевального аппарата с нижней неподвижной матрицей и верхним по­движным пуансоном, снабженными стальными износоустойчивыми ножа­ми. Полотно картона или бумаги разматывается с рулона и поступает на специальное устройство, которое тормозит и выравнивает полотно, регули­руя его равномерное поступление на тяговые валики, печатную секцию, вы- секальный пресс и стапельную приемку, где отпечатанные, разрезанные и бигованные заготовки укладываются в стопу; число заготовок контролиру­ется счетчиком.

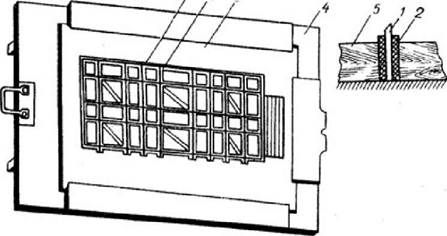

Отличительной особенностью машины ВДО-76 (Германия) от других пе- чатно-высекальных агрегатов является размещение высекального аппарата перед печатными секциями. На этом аппарате картон из рулона разрезается на листы, просекаемые затем на отдельные заготовки (закрои), которые свя­заны между собой узкими перемычками. Высекальный инструмент (рис.5.5) представляет собой набор стальных плоских ножей 1 разного профиля и различной высоты. Ножи вмонтированы в толстый лист фанеры 5, а вокруг них укреплены резиновые обкладки 2. Фанерный лист с ножами вставляется в специальную раму на стальной высекальной плите 3. В печат­ные секции картон поступает в виде отдельных листов. Передачу листов между печатными секциями осуществляют промежуточные валики. На при­емном столе листы с закроем легко разделяют на отдельные заготовки.
