Инструкция на оборудование Термотрансферный пресс с цифровым управлением YH-100TP

ПРЕСС ТЕРМОТРАНСФЕРНЫЙ

YH-100TP

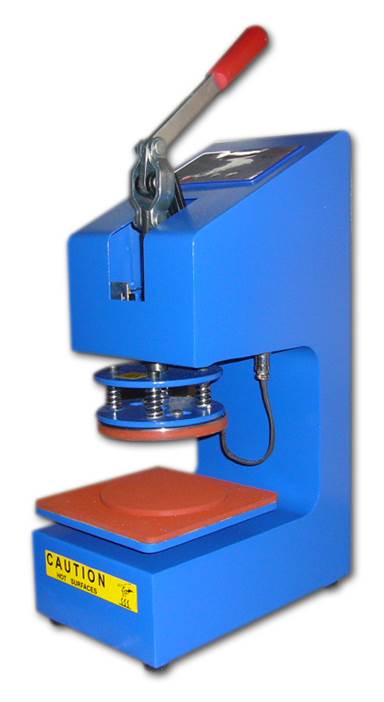

Описание: frontpage.jpg

РУКОВОДСТВО  ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ОТЛИЧИТЕЛЬНЫЕ ЧЕРТЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАНЕЛЬ УПРАВЛЕНИЯ

ПОРЯДОК РАБОТЫ

МЕРЫ БЕЗОПАСНОСТИ



ОТЛИЧИТЕЛЬНЫЕ ЧЕРТЫ ТЕРМОТРАНСФЕРНОГО ПРЕССА

Пресс предназначен для термотрансферного переноса различных изображений на тарелки. Для поддержания  постоянной температуры и обеспечения равномерного прижима в нем используется стол из силиконового материала и микропроцессор. Его отличают высокая эффективность, надежность, простота использования и привлекательный внешний вид.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОТРАНСФЕРНОГО ПРЕССА

Макс. рабочая температура, оС

260

Питание

220В/50Гц

Мощность, Вт

250

Диаметр силиконовой подложки, мм

115

Макс. толщина образца, мм

50

Размеры, мм

280х200х600

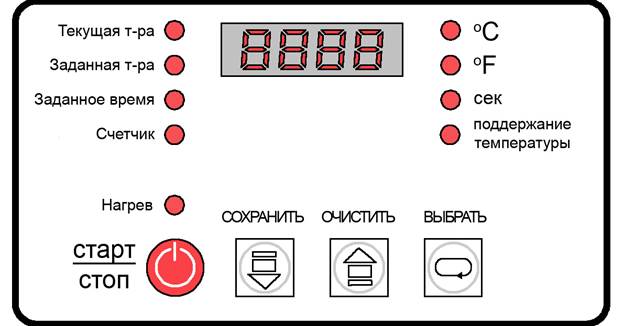

ПАНЕЛЬ УПРАВЛЕНИЯ ТЕРМОТРАНСФЕРНОГО ПРЕССА

Описание: controlpanel.jpg

ПОРЯДОК РАБОТЫ ТЕРМОТРАНСФЕРНОГО ПРЕССА

Включите питание.

Прозвучит звуковой сигнал, загорятся индикаторы «Заданная температура» и «оС», на индикаторе отобразится предустановленное значение температуры «190». Через 4 секунды на дисплее отобразится текущая комнатная температура, а индикаторы останутся гореть в прежнем режиме.

Переключение между « oC» и «oF».

Для переключения между двумя шкалами нажимайте кнопку «ОЧИСТИТЬ», для подтверждения выбора нажмите кнопку «СОХРАНИТЬ».

Установка температуры.

Однократно нажмите кнопку «ВЫБРАТЬ». Кнопками «▲» и «▼» установите необходимую температуру. Для сохранения установленного значения нажмите и удерживайте в течение 4 секунд кнопку «СОХРАНИТЬ».

Установка времени.

Дважды нажмите кнопку «ВЫБРАТЬ». ». Кнопками «▲» и «▼» установите необходимое время прижатия. Для сохранения установленного значения нажмите и удерживайте в течение 4 секунд кнопку «СОХРАНИТЬ».

Количество циклов.

Трижды нажмите кнопку «ВЫБРАТЬ». На дисплее отобразится количество произведенных циклов термопереноса.

Индикация готовности.

После установки всех параметров нажмите кнопку «СТАРТ/СТОП». В процессе нагрева до заданной температуры индикатор «СТАРТ/СТОП» будет мигать. Когда температура достигнет заданной, загорится индикатор «Поддержание температуры». Теперь можно начинать работу.

Термоперенос.

Поместите тарелку на рабочий стол и нажмите ручку. По истечении заданного времени прозвучит звуковой сигнал. Поднимите ручку и возьмите готовый образец.

МЕРЫ БЕЗОПАСНОСТИ ТЕРМОТРАНСФЕРНОГО ПРЕССА

Термотрансферный пресс должен быть заземлен.

Во время работы нагревочная плита сильно нагревается и следует быть предельно осторожным.

Отключайте термотрансферный пресс от сети, если термотрансферный пресс не используется.

Запрещается помещать легковоспламеняющиеся материалы рядом с термотрансферным прессом.

Выбирайте рабочую температуру и время прижима в строгом соответствии с параметрами термотрансферной бумаги и образца.

Запрещается эксплуатация неисправной термотрансферного пресса.

Запрещается эксплуатация термотрансферного пресса со снятыми кожухами.
