Инструкция на оборудование Уничтожитель бумаг AFX-908N,W

УНИЧТОЖИТЕЛЬ БУМАГ

AFX-908N/W

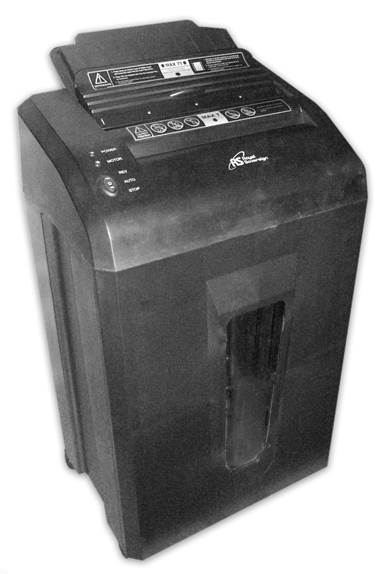

Описание: frontpage.jpg

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ОСНОВНЫЕ ЧАСТИ   3

ПАНЕЛЬ УПРАВЛЕНИЯ   3

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ   4

ПОРЯДОК РАБОТЫ   5

МЕРЫ ПРЕДОСТОРОЖНОСТИ   6

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ   7

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ   8

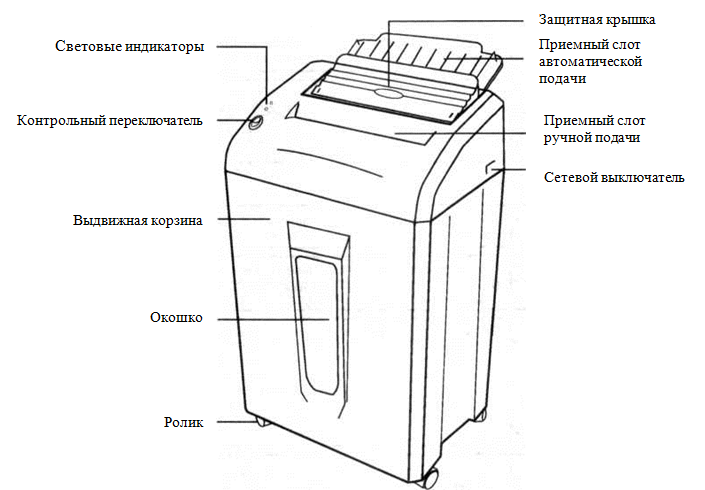

ОСНОВНЫЕ ЧАСТИ УНИЧТОЖИТЕЛЯ БУМАГ

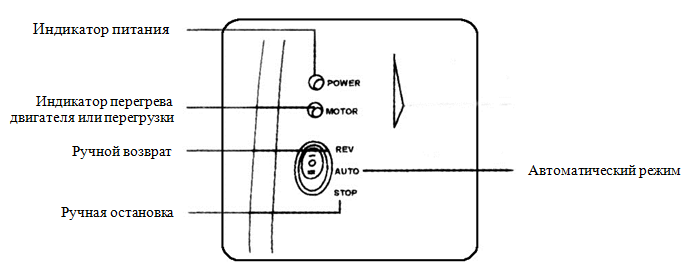

ПАНЕЛЬ УПРАВЛЕНИЯ УНИЧТОЖИТЕЛЯ БУМАГ

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ УНИЧТОЖИТЕЛЯ БУМАГ

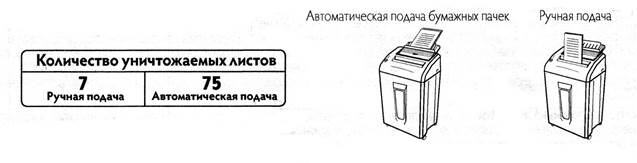

Несколько режимов подачи

Для удобства использования на шредере имеется 2 разных приемных слота для подачи бумаги. Приемный слот автоматической подачи позволяет за один раз измельчать большие пачки бумаги (до 75 листов) без необходимости постоянной периодической загрузки. Приемный слот ручной подачи позволяет быстро измельчить до 7 листов бумаги за один раз.

Описание: 1.jpg

Автоматическая подача документов.

Уничтожитель бумаг автоматически начинает работу при наличии документов в лотке автоматической подачи.

Авто-реверс.

В случае замятия документа автоматически включается реверсный режим, и затем документ заново подается в устройство.

Система устранения заклинивания

В случае, если система авто-реверса  не может устранить замятие, включается автоматическая система устранения заклинивания. В этом режиме устройство в течение 2-3 минут поочередно подает застрявший лист вперед и назад до устранения замятия. Не нажимайте кнопки на панели управления до завершения процесса.

Защитная блокировка.

Уничтожитель бумаг автоматически прекращает работу при открытии дверцы или поднятии защитной крышки; при этом загорается соответствующий индикатор на контрольной панели.

Защита от перегрева.

Для защиты от перегрева устройство автоматически отключается при невозможности устранить замятие документа и в случае непрерывной работы в течение 25 минут и более; при этом загорается соответствующий индикатор на панели управления. После остывания, занимающего примерно 30 минут, уничтожитель бумаг автоматически продолжит работу.

Контроль переполнения корзины.

При заполнении корзины индикатор питания на панели управления начинает мигать, сигнализируя о том, что необходимо удалить мусор.

Блокирующиеся колесики.

Для удобства перемещения устройство оборудовано блокирующимися колесиками.

ПОРЯДОК РАБОТЫ УНИЧТОЖИТЕЛЯ БУМАГ

Расположите уничтожитель бумаг на плоской и ровной поверхности.

Установите лоток автоматической подачи бумаги (упакован внутри выдвижной корзины).

Вставьте вилку в розетку и включите выключатель «Сеть». Переведите контрольный переключатель в положение «AUTO» (АВТО). Загорится индикатор питания.

Приемный слот автоматической подачи.

Аккуратно сложите уничтожаемую бумагу в пачку (до 75 листов).

Нажмите на кнопку в средней части защитной крышки и вложите пачку в лоток автоматической подачи. Убедитесь в том, что бумага плотно легла в лоток. Как только вы отпустите защитную крышку, уничтожитель начнет автоматически измельчать по несколько листов из пачки за один прием.

Приемный слот ручной подачи.

Вставьте до 7 листов бумаги в приемный слот ручной подачи. После уничтожения всей пачки двигатель остановится.

Режимы индикации.

Индикатор питания.

Загорается при включении питания и горит в процессе работы. Индикатор начинает мигать в следующих случаях:

Мусорная корзина выдвинута или переполнена.

Переключатель режимов установлен в положение «STOP» (СТОП). В случае перегрузки бумагой шредер может автоматически включить обратный ход вместо подбора новой порции бумаги. После уничтожения порции бумаг индикатор питания начнет мигать. Для возобновления процесса уничтожения бумаг переведите переключатель режимов в положение «STOP» (СТОП), а затем снова в положение «AUTO» (АВТО).

Индикатор перегрузки или перегрева двигателя.

В случае перегрузки бумагой шредер автоматически включит обратный ход. Загорится индикатор перегрева двигателя или перегрузки, и начнет мигать индикатор включения питания. Для возобновления процесса измельчения переведите контрольный переключатель в положение STOP (СТОП), а затем обратно в режим AUTO (АВТО). При возникновении замятия бумаги, в результате которого происходит перегрев двигателя, или в случае непрерывной работы уничтожителя бумаг свыше 10 минут двигатель отключится, и загорится индикатор перегрева двигателя или перегрузки. Эта функция предназначена для предотвращения перегрева двигателя. После охлаждения уничтожителя бумаг световой индикатор погаснет, и процесс измельчения бумаги может быть продолжен.

Режимы работы.

Режим REVERSE (ВОЗВРАТ).

Переведите переключатель режимов в положение REVERSE (ВОЗВРАТ) для ручного возврата бумаги из обоих приемных слотов подачи.

Режим AUTO (АВТО).

Переведите переключатель режимов в положение AUTO (АВТО), чтобы включить режим автоматического измельчения в обоих слотах подачи.

Режим STOP (СТОП).

Для ручной остановки процесса измельчения бумаги переведите переключатель режимов в положение STOP (СТОП). Для возобновления процесса измельчения переведите переключатель режимов в положение AUTO (АВТО).

МЕРЫ ПРЕДОСТОРОЖНОСТИ УНИЧТОЖИТЕЛЯ БУМАГ

Включайте устройство только в электрическую сеть с указанными параметрами.

Не устанавливайте устройство в следующих местах:

вблизи горючих и легковоспламеняющихся материалов,

рядом с источниками тепла,

в помещениях с высокой влажностью,

на открытом солнце,

в пыльных помещениях,

на наклонной поверхности.

Не кладите посторонние предметы на устройство.

При перемещении и чистке устройства, отключайте его от электрической сети.

Держите устройство в местах, недосягаемых для маленьких детей.

Не разбирайте самостоятельно устройство.

Не проливайте в устройство жидкость.

Не тяните и не перегибайте кабель питания, следите за его целостностью.

При работе с устройством  следите за тем, чтобы в него не попали свисающие части одежды или длинные волосы.

Используйте уничтожитель бумаг только по назначению.

Немедленно отключите устройство от сети при возникновении запаха или появлении дыма.

Оберегайте устройство от попадания внутрь него посторонних предметов. В устройство допускается помещать только бумагу, в т.ч. скрепленную скобами или скрепками.

Нарушение правил эксплуатации, изложенных в руководстве, повлекшее за собой механическое повреждение деталей устройства (ножей, сепараторов и т.д.) является основанием для отказа в гарантийном ремонте.

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ УНИЧТОЖИТЕЛЯ БУМАГ

Неисправность

Метод устранения

Бумага вставлена, но уничтожитель бумаг ее не измельчает.

Проверьте, включен ли шнур питания в розетку. Убедитесь, что выключатель «Сеть» включен. Переведите контрольный переключатель в положение AUTO (АВТО). Проверьте, не произошло ли замятия бумаги. В случае замятия бумаги переведите контрольный переключатель в положение REVERSE (ВОЗВРАТ), чтобы извлечь замятую бумагу. Затем переведите переключатель в положение STOP (СТОП), а потом опять в режим AUTO (АВТО).

Процесс уничтожения бумаги завершился, а двигатель продолжает работать.

Скопление пыли или мелких кусочков бумаги на поверхности внутреннего датчика. Переведите контрольный переключатель в положение REVERSE (ВОЗВРАТ), чтобы передвинуть кусочки бумаги. Затем переведите переключатель в положение STOP (СТОП), а потом опять в режим AUTO (АВТО).

Уничтожитель бумаг включена в розетку, а индикатор питания не горит.

Проверьте, правильно ли вставлена выдвижная корзина. Убедитесь, что выключатель «Сеть» включен.

Горит индикатор перегрева двигателя или перегрузки, и аппарат не работает.

В приемный лоток вставлено слишком много бумаги для уничтожения в один прием, или двигатель перегревается спустя 10 минут непрерывной работы. Необходимо выждать, пока аппарат остынет (прибл. 30 минут). Индикатор погаснет, и вы сможете возобновить процесс уничтожения бумаг.

Происходит автоматический возврат бумаги.

Вставлено слишком много бумаги. Бумага вставлена неаккуратно, и происходит ее замятие. После возврата бумаги сверьте число вставляемых листов с рекомендуемым количеством. Затем выровняйте бумагу так, чтобы все листы точно располагались в приемном слоте.

Бумага застряла.

Если подача бумаги осуществляется вручную, вы можете осторожно вытащить застрявшую бумагу. Убедитесь, что объем бумаги не превышает максимально допустимый. Переведите переключатель в положение «STOP» (СТОП), а затем снова в положение «AUTO» (АВТО). Извлеките и снова вложите бумагу. Если подача бумаги осуществляется автоматически, нажмите на защитную крышку, поднимите ее и аккуратно извлеките застрявшие листы. Извлеките и снова аккуратно уложите пачку бумаги, убедившись, что объем бумаги не превышает максимально допустимый, а в скрепленных скобами пачках не более 3-х листов. Переведите переключатель в положение «STOP» (СТОП), а затем снова в положение «AUTO» (АВТО). Извлеките и снова вложите бумагу, убедившись, что аппарат подбирает листы с нескрепленной стороны. Если бумагу не удается извлечь ни вперед, ни назад, автоматически стартует функция устранения внутреннего застревания.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УНИЧТОЖИТЕЛЯ БУМАГ

Ширина устройства подачи, мм

220

Размер фрагмента, мм

2х14

Габаритные размеры, мм

346 х 248 х 605

Питание

220-240V 50Hz

Потребляемая мощность, Вт

250

Емкость корзины, л

20

Масса, кг

10.1

Емкость лотка ручной подачи, листов А4 / 80г/м2.

7

Емкость лотка автоматической подачи, листов А4 / 80г/м2.

75

Скорость уничтожения, м/мин

2,5

Время непрерывной работы, мин

10

Уровень шума, дБ

55
