Инструкция на оборудование Уничтожитель бумаг RS-AFS-801

УНИЧТОЖИТЕЛЬ БУМАГ

RS-AFS-801

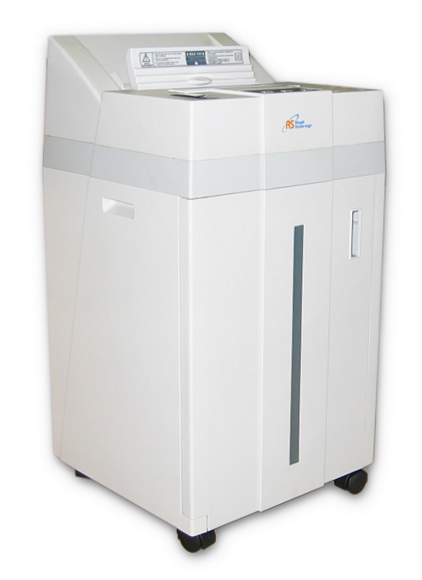

Описание: frontpage.jpg



РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ОСНОВНЫЕ ЧАСТИ

ПАНЕЛЬ УПРАВЛЕНИЯ

ОТЛИЧИТЕЛЬНЫЕ ЧЕРТЫ

ПОРЯДОК РАБОТЫ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

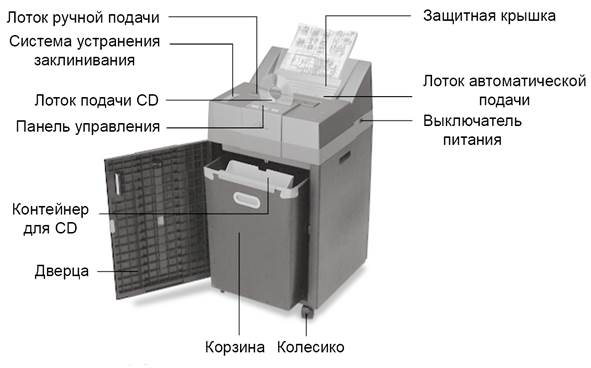

ОСНОВНЫЕ ЧАСТИ УНИЧТОЖИТЕЛЯ БУМАГ

Описание: mainparts.jpg

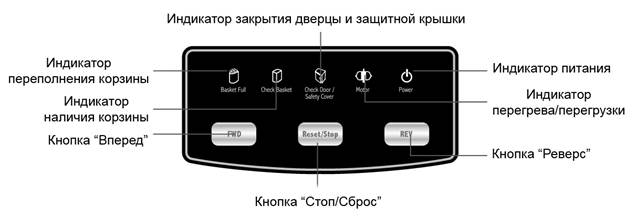

ПАНЕЛЬ УПРАВЛЕНИЯ УНИЧТОЖИТЕЛЯ БУМАГ

Описание: controlpanel.jpg

ОТЛИЧИТЕЛЬНЫЕ ЧЕРТЫ УНИЧТОЖИТЕЛЯ БУМАГ

Автоматическая подача документов.

Уничтожитель бумаг автоматически начинает работу при наличии документов в лотке автоматической подачи.

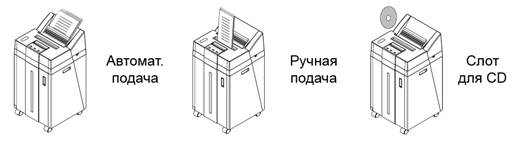

Описание: 1.jpg

Несколько лотков подачи.

Уничтожитель имеет три устройства подачи. Уничтожитель бумаг автоматической подачи позволяет уничтожить за один раз стопку документов. При помощи устройства ручной подачи можно одновременно уничтожить до 8 листов бумаги. Уничтожитель бумаг для подачи CD позволяет уничтожать CD/DVD диски и пластиковые карты.

Авто-реверс.

В случае застревания документа автоматически включается реверсный режим, и затем документ заново подается в уничтожитель бумаг.

Защитная блокировка.

Уничтожитель бумаг автоматически прекращает работу при открытии дверцы или поднятии защитной крышки; при этом загорается соответствующий индикатор на контрольной панели.

Высокая скорость уничтожения.

Документы подаются в уничтожитель бумаг со скоростью 2,6 метра в минуту, что позволяет уничтожить до 4000 страниц в день.

Безопасность.

Уничтожитель бумаг разрезает документы на кусочки размером 3х25 мм, что соответствует уровню 3 безопасности.

Защита от перегрева.

Для защиты от перегрева уничтожитель бумаг автоматически отключается при невозможности устранить застревание документа и в случае непрерывной работы в течение 25 минут и более; при этом загорается соответствующий индикатор на панели управления. После остывания, занимающего примерно 30 минут, уничтожитель бумаг автоматически продолжит работу.

Контроль переполнения корзины.

При заполнении корзины загорается индикатор на панели управления, сигнализирующий о том, что необходимо удалить мусор.

Выдвижная корзина.

Для удобства работы мусорная корзина является выдвижной.

Блокирующиеся колесики.

Для удобства перемещения уничтожитель бумаг оборудовано блокирующимися колесиками.

ПОРЯДОК РАБОТЫ УНИЧТОЖИТЕЛЯ БУМАГ

Поместите уничтожитель бумаг на ровную, горизонтальную поверхность.

Подключите уничтожитель к электрической сети и включите питание с правой стороны устройства; загорится индикатор на панели управления.

Поместите документы в уничтожитель бумаг ручной или автоматической подачи или вставьте CD/DVD диски или пластиковые карты в уничтожитель бумаг для подачи CD.

При заполнении корзины загорится индикатор; освободите корзину.

!

Если загорится индикатор перегрева двигателя, дайте устройству остыть в течение примерно 30 минут и продолжайте работать, когда индикатор погаснет. После открытия и закрытия дверцы для продолжения работы необходимо нажать кнопку «СБРОС/СТОП» и кнопку «ВПЕРЕД».

Система автоматического устранения заклинивания.

Зеленый индикатор.

Горит во время работы машины с автоматической подачей документов.

Красный индикатор.

Загорается при превышении максимально допустимого размера стопки. В этом случае необходимо вынуть стопку и удалить избыток документов.

Голубой индикатор.

Загорается в случае, если система авто-реверса  не может устранить замятие, и включается система автоматическая система устранения заклинивания. В этом режиме уничтожитель бумаг в течение 2-3 минут поочередно подает застрявший лист вперед и назад до устранения застревания. Не нажимайте кнопки на панели управления до завершения процесса.

Если автоматически устранить застревание не удается, сделайте это вручную.

Описание: 2.jpg

Нормальная работа.



Включен режим автоматического устранения заклинивания.



Включен режим авто-реверса.





МЕРЫ ПРЕДОСТОРОЖНОСТИ УНИЧТОЖИТЕЛЯ БУМАГ

Включайте уничтожитель бумаг только в электрическую сеть с указанными параметрами.

Не устанавливайте уничтожитель бумаг в следующих местах:

вблизи горючих и легковоспламеняющихся материалов,

рядом с источниками тепла,

в помещениях с высокой влажностью,

на открытом солнце,

в пыльных помещениях,

на наклонной поверхности.

Не кладите посторонние предметы на уничтожитель бумаг.

При перемещении устройства, отключайте его от электрической сети.

Держите уничтожитель бумаг в местах, недосягаемых для маленьких детей.

Не разбирайте самостоятельно уничтожитель бумаг.

Не проливайте в уничтожитель бумаг жидкость.

Не тяните и не перегибайте кабель питания, следите за его целостностью.

При работе с уничтожитель бумагм  следите за тем, чтобы в него не попали свисающие части одежды или длинные волосы.

Отключайте уничтожитель бумаг от сети при чистке.

Используйте машину только по назначению.

Немедленно отключите уничтожитель бумаг от сети при возникновении запаха или появлении дыма.

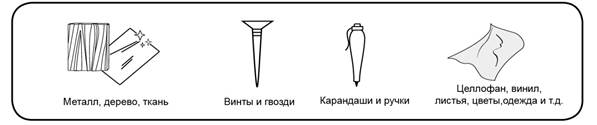

Оберегайте уничтожитель бумаг от попадания внутрь него посторонних предметов:

Описание: 5.jpg

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ УНИЧТОЖИТЕЛЯ БУМАГ

Неисправность

Способ устранения

Индикатор питания горит, но уничтожитель бумаг не работает.

Выключите и заново включите питание.

Проверьте, не горит ли индикатор перегрева двигателя. Если это так, подождите, пока двигатель остынет и индикатор погаснет.

Нажмите кнопку «СБРОС/СТОП».

Проверьте, нет ли застрявших документов в каком-нибудь из устройств подачи. Если это так, удалите застрявшие документы и нажмите кнопку «СБРОС/СТОП».

Проверьте индикаторы на панели управления. Если какие-либо индикаторы горят, устраните причину их срабатывания.

Описание: 3.jpg

Пачка из 8 листов застряла в устройстве ручной подачи.

Если бумага слишком плотная, вставляйте меньшее количество листов.

Возможно, на ножах остались остатки бумаги. Если индикатор питания мигает, нажмите кнопку «СБРОС/СТОП», затем нажимайте кнопку «ВПЕРЕД» до тех пор, пока остатки бумаги не упадут в корзину.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УНИЧТОЖИТЕЛЯ БУМАГ

Питание

220В/50Гц

Мощность, Вт

260

Ширина устройства подачи, мм

230

Емкость лотка автоматической подачи, листов А4; 80г/м2

100

Емкость лотка ручной подачи, листов А4; 80г/м2

8

Макс. кол-во подаваемых CD/DVD, пластиковых карт, шт

1

Скорость, м/мин

2,6

Объем корзины, л

40

Размер измельчения, мм

3х25

Габариты, мм

400х394х759

Вес, кг

20,6
