Инструкция на оборудование Упаковщик в стретч-пленку XL-01

Упаковщик в стретч-пленку XL-01





Руководство пользователя


1. Технические характеристики упаковщика в стретч-пленку



Размер пакуемого блока:   Д х Ш хВ, мм                        400-1200 x 180-400 x 300-600

Вместимость:                                                                      100 кг (макс.)

Максимальный вес груза не должен превышать 100 Кг.

Превышение допустимой нагрузки может привести к поломкам машины.

Источник питания:                                                              AС 180~240В, 50HZ, 20А

Мощность                                                                            0.85 кВт

Скорость вращения платформы                                       0~20 об/мин

Вес машины                                                                        220 кг

Производительность                                                          100-120 штук/час

Материал                                                                             стрейч-пленка



Ширина пленки: 500мм, толщина пленки: 17-35, внутренний диаметр: 76.2мм, внешний диаметр: не более 260мм.

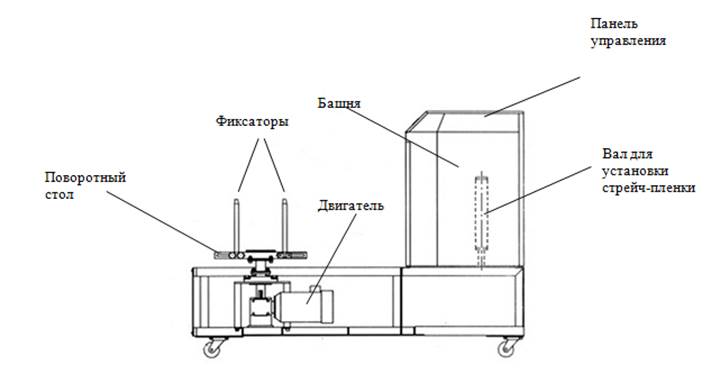

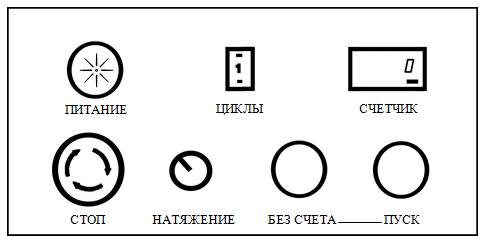

2. Панель управления упаковщика в стретч-пленку

ПИТАНИЕ – Индикация питания.

ЦИКЛЫ – настройка количества оборотов поворотного стола (слоев пленки). Обычно багаж упаковывается в 3-5 слоев стрейч-пленки.

СЧЕТЧИК – основной счетчик упакованного багажа. Дополнительный счетчик находится внутри электрического ящика. Также внутри электрического ящика находится переключатель ON/OFF, позволяющий выключать оба счетчика. При переключении в положение OFF показания счетчиков обнуляются.

СТОП – аварийный общий стоп. При нажатии упаковщик в стретч-пленку полностью остановится. Для продолжения работы кнопку необходимо повернуть по часовой стрелке.

НАТЯЖЕНИЕ – регулировка натяжения пленки. При повороте ручки по часовой стрелке, скорость подачи уменьшается, а натяжение увеличивается. При повороте ручки против часовой стрелке, скорость подачи увеличивается, а натяжение уменьшается. Для багажа разных габаритов может потребоваться разная регулировка натяжения.

ПУСК – запуск процесса упаковки. Упаковщик в стретч-пленку повернет вращающийся стол заданное количество циклов, после чего остановится автоматически.

Если одновременно с кнопкой ПУСК нажать кнопку БЕЗ СЧЕТА, основной счетчик не будет учитывать этот запуск, но будет произведен учет запуска на дополнительном счетчике, которых находится внутри электрического ящика.

Внутри электрического ящика также находится ручка регулировки скорости вращения поворотного стола.



3. Поэтапное тестирование упаковщика в стретч-пленку

Шаг 1. Включите электропитание (убедитесь, что кнопка «СТОП» отключена, дверь башни закрыта, и индикатор питания горит).

Шаг 2. Нажмите кнопку «ПУСК» и проверьте правильность направления вращения (вращение должно быть против часовой стрелки).

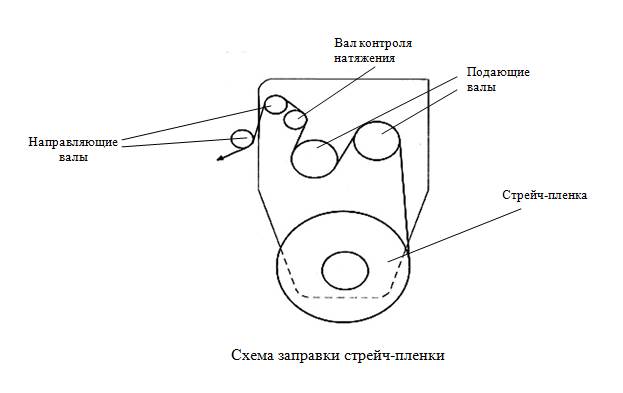

Шаг 3. Загрузите ролик пленки и заправьте пленку (см. схему), чтобы удостовериться, что загрузочный бокс  работает исправно. При натяжении пленки, вал контроля натяжения должен нажать датчик и включить подачу пленки.

Шаг 4. Прикрепите пленку к багажу.

Шаг 5. Установите требуемое число циклов обмотки.

Шаг 6. Нажмите «ПУСК» и проследите за процессом намотки пленки. Убедитесь, что поворотный стол остановится после выполнения  заданного числа оборотов.

Шаг 7. Нажмите «ПУСК» и не дожидаясь автоматической остановки нажмите кнопку «СТОП», должна произойти полная остановка машины.

Если все элементы работают нормально можно приступать к работе.

4. Порядок работы упаковщика в стретч-пленку

Откройте дверь башни. Установите ролик с пленкой и заправьте пленку согласно схеме. Для работы дверь башни должна быть полностью закрыта.

Установите багаж на поворотный стол и отрегулируйте фиксаторы в соответствии с размерами багажа.

Протяните пленку от башни до багажа и зафиксируйте ее на багаже или фиксаторе.

Установите требуемое количество оборотов поворотного стола (слоев пленки).

Нажмите СТАРТ и дождитесь автоматической остановки поворотного стола.

Отрежьте пленку и зафиксируйте ее конец на багаже.

Снимите багаж с поворотного стола.



5. Электрокомпоненты упаковщика в стретч-пленку



Код

Название

Модель

Кол-во

Part.№

Назначение

1

PLC



Omron

CPM1A-20CDR-A-V1







1

SB1

Кнопка

APT LA39-11Z

1

XLD01

Старт

2

SB2

Кнопка

APT LA39-11

1

XLD02

Аварийный стоп

3

SB3

Кнопка

APT LA39-11

1

XLD014

Счетчик

5

U1

Drive card

KBLC-240D

1

XLD05

Контроллер скорости подачи



U2

Drive card

KBLC-240D

1

XLD06

Контроллер скорости двигателя поворотного стола

16

D1

Двигатель

DC180V

1

XLD016

Привод движения пленки

17

D2

Двигатель

DC180V

1

XLD017

Двигатель поворотного стола

3

SQ1

Выключатель

Omron Z15GW22-B

1

XLD03

Выключатель

4

SQ2

Выключатель

Omron Z15GW22-B

1

XLD04

Управление подачей пленки



SQ3

Выключатель

Omron

TL-Q5MC1-ZCB1

1



Управление поворотным столом

8

R1

Резистор

4k7

1

XLD08

Натяжение пленки

9

R2

Резистор

4k7

1

XLD09

Скорость вращения поворотного стола



SA1

Выключатель



1

XLD015

Сброс счётчика



QA

Выключатель

DZ47-63

1

XLD020

Включение питания Вкл/Выкл



HL1

Индикатор питания





XLD021





C1



100UF





Двигатель подачи пленки



C2



100UF





Двигатель поворотного стола



Counter 1

Счетчик

Omron H7EC-N

1



На панели управления



Counter 2

Счетчик

Omron H7EC-N

1



В корпусе



FU1

Предохрани-тель

RT18-2A

1







Запрос поставщику
