Инструкция на оборудование Фальцевальная машина BW-21F

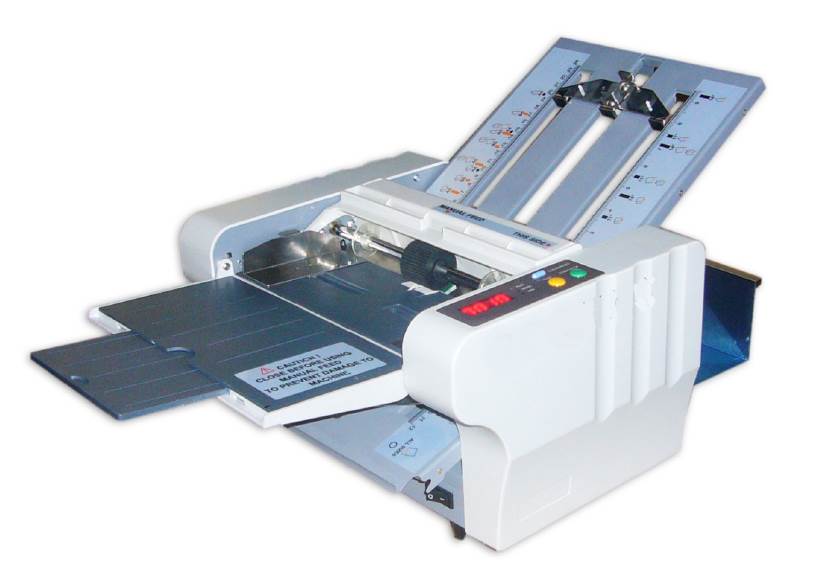

Фальцевальная машина BW-21F





Руководство пользователя


Содержание

  1. ВВЕДЕНИЕ
  2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  3. ОСНОВНЫЕ ЧАСТИ
  4. ПАНЕЛЬ УПРАВЛЕНИЯ
  5. УСТАНОВКА И НАСТРОЙКА
  6. ПОРЯДОК РАБОТЫ
  7. ОБСЛУЖИВАНИЕ И УХОД
  8. СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ



ВВЕДЕНИЕ

Данное устройство представляет собой компактную, автоматическую, фальцевальную машину, способную при квалифицированном и аккуратном обращении, долгие годы быть надежным помощником в вашей деятельности. Благодаря новым технологическим решениям, эта фальцевальная машина предоставит вам отличные возможности при умеренной стоимости.

Данное руководство содержит необходимый справочный материал, описывающий функции отдельных узлов фальцевальной машины и подготовительную работу для различных режимов фальцевания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ



Формат бумаги, мм

от 102х127 до 216х356

Плотность бумаги, г/м

40-200

Тип сгиба

Одиночный, двойной, «Письмо», «Раскладка»

Подача бумаги

Ручная/Авто

2

Макс. емкость лотка подачи, л (64 г/м )

250

Макс. емкость накопителя, л (64 г/м )

250

Производительность, шт/час

3000

Питание

220В/50Гц

Мощность, Вт

30

Габариты, мм (в рабочем положении)

420х340х310

Вес, кг

12

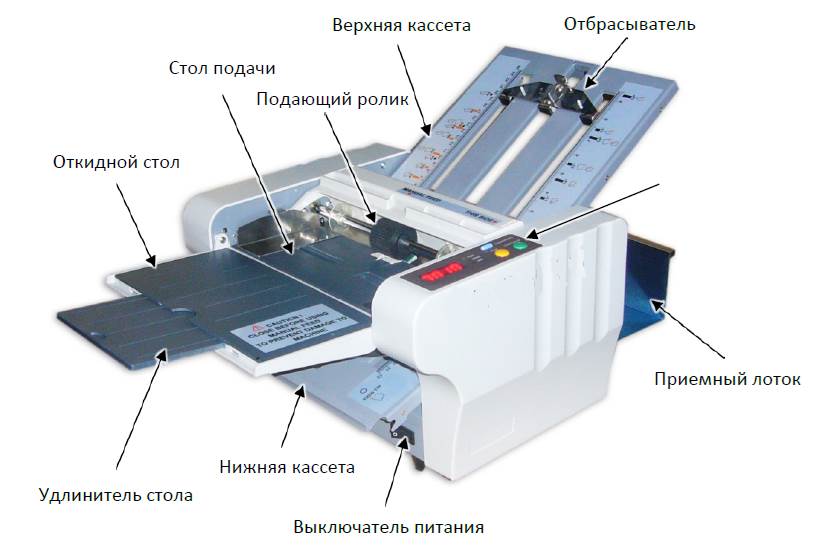

ОСНОВНЫЕ ЧАСТИ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

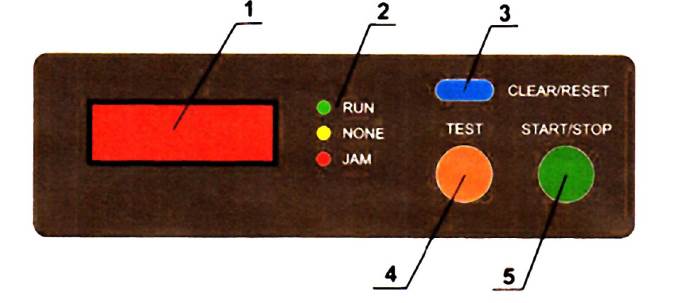

ПАНЕЛЬ УПРАВЛЕНИЯ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

Название

Описание

1

Счетчик

Отображение количества сфальцованных листов.

2

Контрольные лампы

Индикация состояния фальцевальной машины. RUN: в процессе работы NONE: нет бумаги JAM: замятие бумаги

3

Тест

Тестовый сгиб одного листа без подсчета.

4

Старт/Стоп

Запуск и остановка фальцовки.

5

Очистить/Сброс

Обнуление счетчика, сброс ошибки.



УСТАНОВКА И НАСТРОЙКА ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

1.       УСТАНОВКА ФАЛЬЦЕВАЛЬНЫХ КАССЕТ И СТОЛА ПОДАЧИ

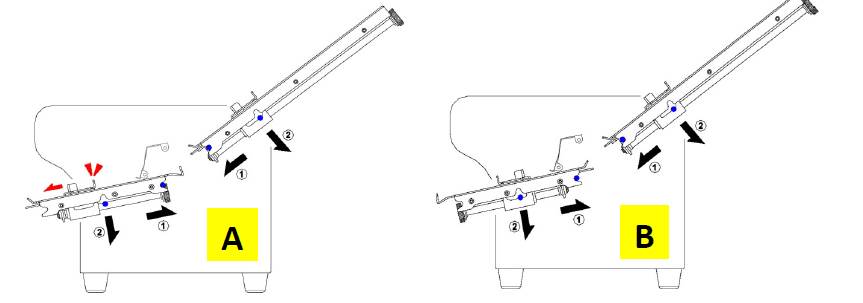

1.1.    Совместите выемки на левой и правой сторонах кассет со штифтами фальцевальной машины и зафиксируйте кассеты. Обратите внимание, что нижняя кассета устанавливается в фальцевальную машину по разному для одиночной фальцовки (А) и для других видов фальцовки (В).

1.2.Освободите стопор и переместите отбрасыватель в положение, соответствующее размерам бумаги и типу сгиба; после отпускания стопора отбрасыватель автоматически зафиксируется в новом положении.

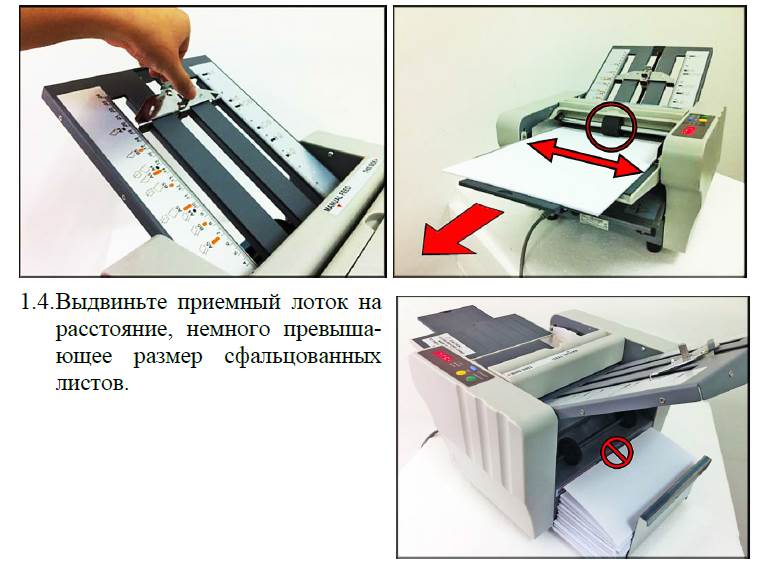

1.3.    Установите стол подачи в исходное положение, откиньте верхнюю часть и выдвиньте удлинитель.

2.     ВКЛЮЧЕНИЕ ПИТАНИЯ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

2.1.    Подключите фальцевальную машину к источнику питания.

2.2.    Переведите переключатель питания в положение <on>, при этом начнется вращение двигателя и фальцевальных валов.

2.3.    После окончания работы обязательно отключайте фальцевальную машину от источника питания.

3.     ЗАКЛАДКА БУМАГИ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

3.1.    Поместите бумагу на стол подачи печатной стороной вверх.

3.2.    Настройте направляющие для бумаги слева и справа так, чтобы они слегка касались бумаги. Выровняйте бумагу относительно центра подающего ролика.

3.3.    Убедитесь, что внутренний край бумаги находится на одном уровне с краем слота подачи и плотно к нему прилегает.

3.4.    Не используйте скрученную или помятую бумагу, это может вызвать проблемы при фальцевании.

3.5.    Применяйте отпечатанную бумагу только после высыхания чернил, иначе резиновый ролик подачи, сепаратор, фальцевальный вал и другие части фальцевальной машины могут быть испачканы чернилами, что приведет к неполадкам в работе.

3.6.    Не используйте линованную бумагу, поскольку это может ухудшить качество фальцевания.

4.     ПРОБНОЕ ФАЛЬЦЕВАНИЕ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

4.1.    Нажмите кнопку «TEST» для подачи листа бумаги.

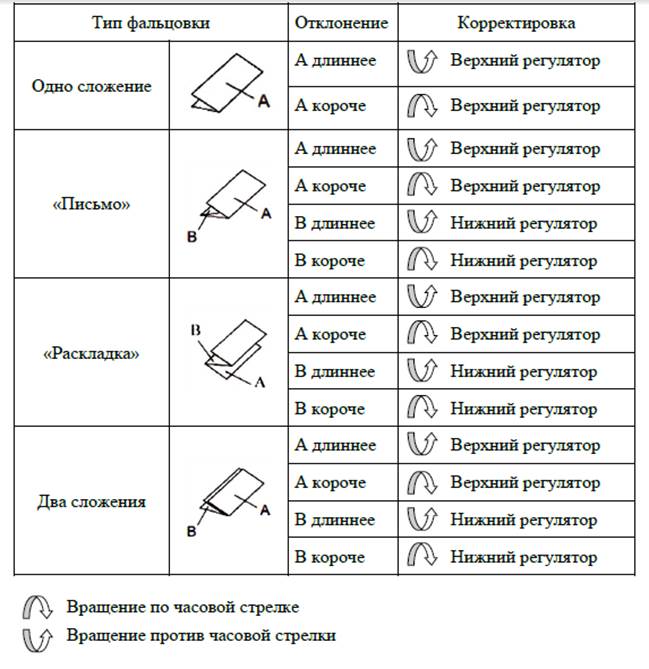

4.2.    Проверьте, правильно ли фальцуется бумага. Для корректировки положения фальца вращайте регулятор точной настройки в соответствии с таблицей.

ПОРЯДОК РАБОТЫ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

1. АВТОМАТИЧЕСКИЙ РЕЖИМ.

1.1.Нажмите кнопку «START/STOP». Фальцевальная машина начнет фальцевание, на счетчтке будет отображаться количество сфальцованных листов.

1.2.Для прекращения подачи бумаги в процессе работы нажмите кнопку «START/STOP». Подача бумаги прекратится автоматически, когда все листы будут отфальцованы.

1.3.Не забывайте вовремя извлекать сфальцованные листы из приемного лотка, не допуская его переполнения.

1.4.В случае замятия бумаги или других неполадок немедленно выключите питание и извлеките заклинившие листы. Если бумага намоталась на фальцевальный вал или другие детали, для облегчения доступа к ней, снимите кассеты 1 и 2. После устранения неполадки нажмите кнопку «CLEAR/RESET».

2. РУЧНОЙ РЕЖИМ.

2.1.Закройте верхнюю часть стола подачи.

2.2.Вставьте одновременно не более трех листов бумаги в приемный слот. Держите листы вертикально.

2.3.Нажмите кнопку «TEST».

2.4.Не фальцуйте бумагу плотностью более 150г/м2.

ОБСЛУЖИВАНИЕ И УХОД ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

1. Когда фальцевальная машина не работает, накрывайте ее чехлом, чтобы защитить от пыли и грязи.

2. Чтобы бумажная стружка и краска не скапливались на фальцевальных валах, очищайте их периодически следующим образом:

2.1.Отсоедините кассеты 1 и 2.

2.2.Очистите поверхности четырех валиков и сепаратор очистителем для фальцевальных или резиновых валов.

3. Перед чисткой фальцевальной машины не забудьте отключить электропитание.

4. Периодически очищайте наружную поверхность фальцевальной машины спиртом или предназначенным для нее очистителем. Не пользуйтесь растворителем, так как он обесцвечивает поверхность.

СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

Неисправность

Причина

Способ устранения

Бумага не подается (проскальзывает).

Бумага только что отпечатана.

Подождите, пока бумага высохнет.

Загрязнен сепаратор.

Очистите сепаратор.

Загрязнен подающий ролик.

Очистите подающий ролик.

Сепаратор износился.

Замените сепаратор.

Недостаточно бумаги в лотке подаче.

Положите в лоток не менее 20 листов бумаги.

Фальцевальная машина не включается.

Произошло замятие бумаги.

Устраните замятие.

На листах образуются морщины.

Бумага только что отпечатана.

Подождите, пока бумага высохнет.

Загрязнен сепаратор.

Очистите сепаратор.

Загрязнен подающий ролик.

Очистите подающий ролик.

Загрязнены фальцевальные валы.

Очистите

фальцевальные валы.

Неправильно установлены кассеты.

Установите кассеты правильно.

Замятие бумаги.

Устраните замятие.

Неправильное положение сгиба.

Бумага нестандартной длины.

Используйте бумагу стандартных размеров.
