Инструкция на оборудование Фальцевальная машина WARRIOR-403

Фальцевальная машина WARRIOR-403

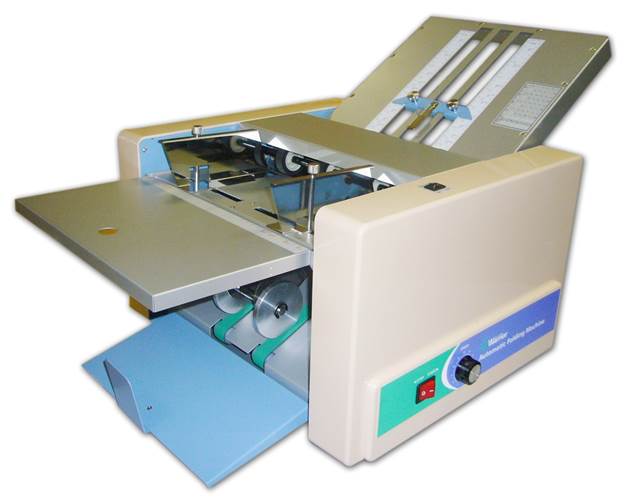

Описание: frontpage.jpg





Руководство пользователя


Содержание

1.    Введение

2.    Технические характеристики

3.    Основные узлы

4.    Принцип работы и инструкции по настройке

5.    Запуск фальцевания

6.    Обслуживание и уход

7.    Таблица настройки фальцевальных кассет

8.    Спецификация

1.      ВВЕДЕНИЕ

 WARRIOR 403 представляет собой компактную, автоматическую,  фальцевальную машину, способную при квалифицированном и аккуратном обращении, долгие годы эффективно решать ваши проблемы по фальцовке.  Благодаря новым технологическим решениям , эта фальцевальная машина предоставит вам отличные возможности при умеренной стоимости.

Данное руководство содержит необходимый справочный материал, описывающий функции отдельных узлов машины и подготовительную работу для различных режимов фальцевания.



2.        ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

Максимальный размер бумаги, мм

300х432

Минимальный размер бумаги, мм

90х128

Плотность бумаги, г/м2

60-90

Скорость фальцевания, листов/час

6000

Емкость лотка подачи, листов 62 г/м2

500

Питание

220В/50Гц

Габариты, мм

800х500х440

Вес, кг

24,5

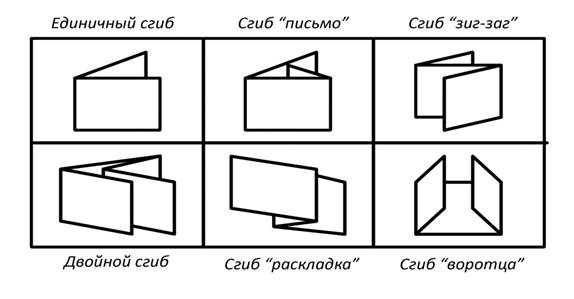

Описание: образцы сгиба.jpg

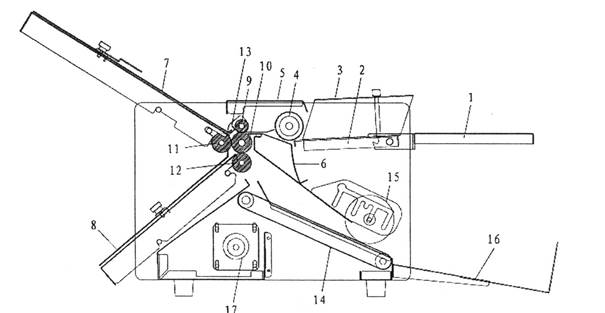

ОСНОВНЫЕ ЧАСТИ

1.         Откидная панель

2.         Стол подачи

3.         Направляющие

4.         Подающий ролик

5.         Защитный кожух

6.         Направляющая

7.         Фальцевальная кассета 1

8.         Фальцевальная кассета 2

9.         Вал 1

10.       Вал 2

11.       Вал 3

12.       Вал 4

13.       Барьер

14.       Транспортер

15.       Прижимное колесо

16.       Приемный лоток

17.       Двигатель

ПРИНЦИП РАБОТЫ И ИНСТРУКЦИИ ПО НАСТРОЙКЕ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

1.      УСТАНОВКА КАССЕТ 1 И 2

1.1.1.    Совместите выемки на левой и правой сторонах кассет со штифтами фальцевальной машины и зафиксируйте  кассеты.

1.1.2.    Установите подающий лоток в исходное положение.

2.    ВКЛЮЧЕНИЕ ПИТАНИЯ

2.1.1.    Подключите фальцевальную машину к источнику питания.

2.1.2.    Переведите переключатель питания в положение «ON», при этом начнется вращение двигателя и фальцевальных валов.

2.1.3.    После окончания работы обязательно отключайте фальцевальную машину от источника питания.

3.    ЗАКЛАДКА БУМАГИ

3.1.1.    Поместите бумагу в приемный лоток печатной стороной вверх для всех типов сгиба, кроме сгиба «раскладка»; в этом случае расположите бумагу печатной стороной вниз.

3.1.2.    Настройте направляющие для бумаги слева и справа так, чтобы они слегка касались бумаги. Выровняйте бумагу относительно центра подающего ролика.

3.1.3.    Зафиксируйте винт направляющих.

3.1.4.    Подача бумаги может осуществляться неправильно, если ролик неплотно прижимает бумагу. Он не может захватить бумагу, если верхний край листа прикасается к передней пластине лотка подачи. В этом случае поправьте стопку бумаги, слегка подвинув ее назад.

3.1.5.    Не используйте скрученную или помятую бумагу, это может вызвать проблемы при фальцевании.
Применяйте отпечатанную бумагу только после высыхания чернил, иначе резиновый ролик подачи, сепаратор, фальцевальный вал и другие части фальцевальной машины могут быть испачканы чернилами, что приведет к неполадкам в работе.
Не используйте линованную бумагу, поскольку это может ухудшить качество фальцевания.

4.     НАСТРОЙКА КАССЕТ

4.1.1.    Настройте кассеты 1 и 2 в соответствии с таблицей, размещенной на кассете 1. Символ «-» обозначает самое нижнее положение стопорной пластины.

Описание: 1.jpg

4.1.2.    Освободите винт стопорной пластины, переместите ее в положение, соответствующее размерам бумаги и типу сгиба и снова затяните.







5.    НАСТРОЙКА ОГРАНИЧИТЕЛЯ ПРИЕМНОГО СТОЛА

Выдвиньте ограничитель и установите его в таком положении, чтобы сложенные листы укладывались без помех. Описание: 2.jpg









6.    ПРОБНОЕ ФАЛЬЦЕВАНИЕ

Нажмите кнопку «START» для подачи двух листов бумаги, затем остановите подачу кнопкой «STOP». Проверьте, правильно-ли фальцуется бумага, осмотрев второй лист.

7.    НАСТРОЙКА УГЛА ПОДАЧИ БУМАГИ

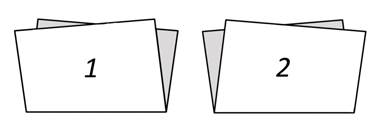

 Поверните регулятор угла подачи вправо, если нижняя сторона сложенной бумаги, после выталкивания отогнута вправо (1);

поверните регулятор влево, если нижняя сторона листа отогнута влево(2).

Описание: 4.jpgОписание: выравнивание.jpg



ЗАПУСК ФАЛЬЦЕВАНИЯ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

1.     Нажмите кнопку «START».

2.     Выберите скорость фальцевания.

3.     В случае замятия бумаги или других неполадок немедленно выключите питание и извлеките заклинившие листы. Если бумага намоталась на фальцевальный вал или другие детали, для облегчения доступа к ней, снимите кассеты 1 и 2.

4.     Для прекращения подачи бумаги в процессе работы нажмите кнопку «STOP». Подача бумаги прекратится автоматически, когда вся бумага будет отфальцована.

ОБСЛУЖИВАНИЕ И УХОД ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

5.     Когда фальцевальная машина не работает, накрывайте ее чехлом, чтобы защитить от пыли и грязи.

6.     Чтобы бумажная стружка и краска не скапливались на фальцевальных валах, очищайте их периодически следующим образом:

7.6.1.    Отсоедините кассеты 1 и 2.

7.6.2.    Очистите поверхности четырех валиков и сепаратор очистителем для фальцевальных или резиновых валов.

7.     Перед чисткой машины не забудьте отключить  электропитание.

8.     Периодически  очищайте наружную поверхность машины спиртом или предназначенным для нее очистителем. Не пользуйтесь растворителем, так как он обесцвечивает поверхность.

ТАБЛИЦА НАСТРОЙКИ ФАЛЬЦЕВАЛЬНЫХ КАССЕТ

Размер бумаги→

↓Тип сгиба

А3

В4

А4

В5

I

II

I

II

I

II

I

II

Описание: един.jpg

-

T

-

S

-

R

-

M

Описание: двойной.jpg

15

H

12

D

10

B

8

A

Описание: письмо.jpg

9

P

7

K

5

G

3

C

Описание: зиг-заг.jpg

19

P

17

K

14

E

11

C

Описание: воротца.jpg

6

T

4

S

2

R

1

M

Описание: раскладка.jpg

20

H

18

D

16

B

13

A

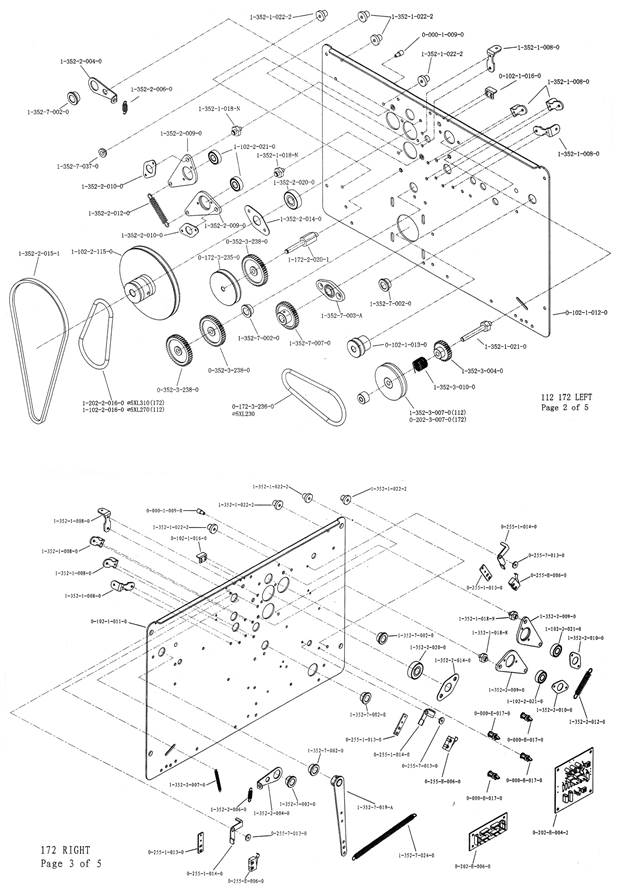

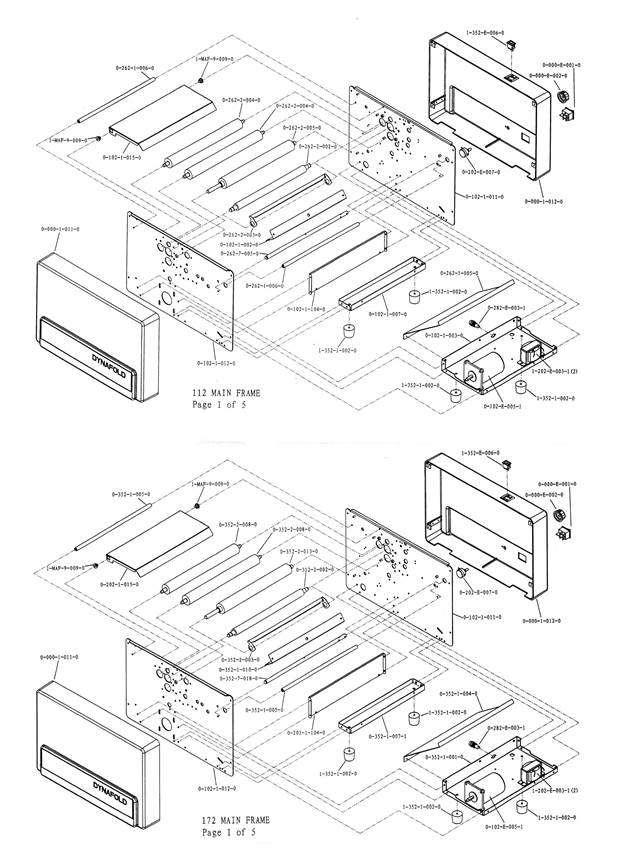

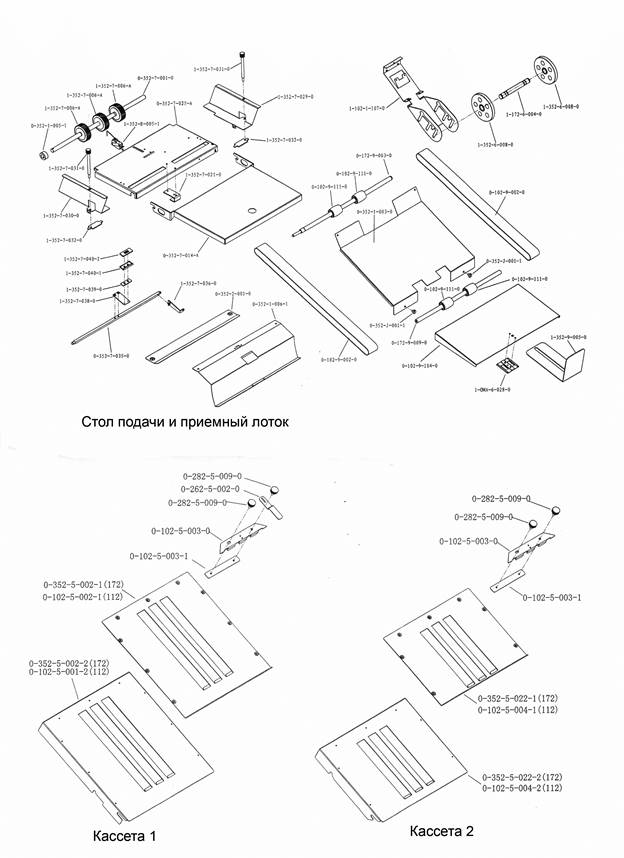

СПЕЦИФИКАЦИЯ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

Описание: catalogue 1.jpg

Описание: catalogue 2.jpg

Описание: catalogue 3.jpg
