Инструкция на оборудование Автоматический упаковщик в стретч-пленку XT-4503

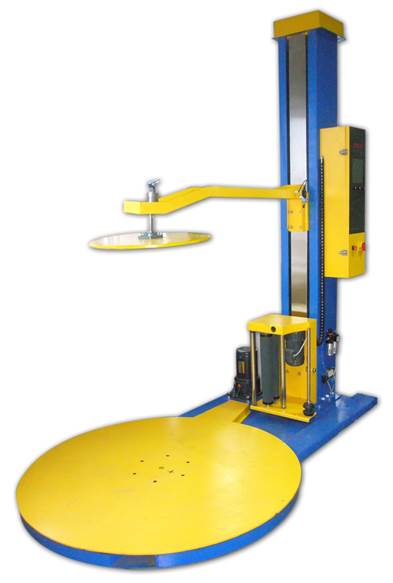

Автоматический упаковщик в стретч-пленку XT-4503

Описание: frontpage.jpg





Руководство пользователя


Содержание

  1. ОБЩИЕ СВЕДЕНИЯ
  2. ОСНОВНЫЕ ЧАСТИ
  3. ПАНЕЛЬ УПРАВЛЕНИЯ
  4. ПОРЯДОК РАБОТЫ
  5. ОБСЛУЖИВАНИЕ И УХОД
  6. СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
  7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМАТИЧЕСКОМ УПАКОВЩИКЕ В СТРЕТЧ-ПЛЕНКУ

Автоматический упаковщик XT-4503 используется для упаковки в стретч-пленку различных изделий, что повышает их защищенность от внешних воздействий и позволяет объединять в одной упаковке несколько предметов.

Автоматический упаковщик в стретч-пленку должна эксплуатироваться в условиях нормальной влажности и температуры.

Внимательно прочитайте настоящее руководство, перед тем как приступать к работе.



ОСНОВНЫЕ ЧАСТИ АВТОМАТИЧЕСКОГО УПАКОВЩИКА В СТРЕТЧ-ПЛЕНКУ

ПАНЕЛЬ УПРАВЛЕНИЯ АВТОМАТИЧЕСКОГО УПАКОВЩИКА В СТРЕТЧ-ПЛЕНКУ

ПОРЯДОК РАБОТЫ АВТОМАТИЧЕСКОГО УПАКОВЩИКА В СТРЕТЧ-ПЛЕНКУ

1.       Подключите машину к источнику питания.

2.       Подключите машину к компрессору и установите давление 5-7 кгс/см2.

3.       Установите рулон с пленкой на вал каретки.

4.       Переведите выключатель питания в положение «ON».

5.       Нажмите кнопку «Питание» на панели управление.

6.       Установите количество оборотов (слоев пленки) сверху упаковки.

7.       Установите количество оборотов (слоев пленки) снизу упаковки.

8.       Установите количество циклов движения каретки вверх и вниз.

9.       Поместите товар, подлежащий упаковке в центр рабочего стола.

10.     Отмотайте некоторое количество пленки с рулона и закрепите ее на товаре или поворотном столе.

11.     Выберите режим работы «Ручной» или «Автоматический». В ручном режиме верхний прижим опускается и поднимается при помощи кнопки «Прижим», в автоматическом режиме прижим опускается при нажатии кнопки «Старт».

12.     Нажмите кнопку «Старт». Поворотный стол и вал размотки пленки начнут вращаться.

13.     Отрегулируйте скорость вращения стола и размотки пленки.

14.     Когда автоматический упаковщик в стретч-пленку сделает заданное количество оборотов пленки снизу упаковки, каретка начнет подниматься. Отрегулируйте скорость перемещения каретки. Автоматический упаковщик в стретч-пленку оснащена фотодатчиком, который блокирует подъем каретки при отсутствии упаковываемого товара на поворотном столе.

15.     Когда автоматический упаковщик в стретч-пленку сделает заданное количество оборотов пленки сверху упаковки, каретка начнет опускаться.

16.     Сделав заданное количество циклов, автоматический упаковщик в стретч-пленку остановится.

17.     Кнопка «Стоп каретки» служит для приостановки перемещения каретки в процессе упаковки. Это позволяет намотать дополнительное количество слоев пленки в необходимом месте упаковки.

18.     Кнопка «Сброс» позволяет вернуть верхний прижим и каретку в исходное положение.

19.     Для остановки машины в любой момент времени служит кнопка аварийной остановки.



ОБСЛУЖИВАНИЕ И УХОД АВТОМАТИЧЕСКОГО УПАКОВЩИКА В СТРЕТЧ-ПЛЕНКУ

Перед тем как производить обслуживание, отключите машину от источника питания.

Регулярно очищайте машину от пыли и грязи.

Периодически смазывайте движущиеся детали и механизмы.

Следите за состоянием электрических систем машины.



СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ АВТОМАТИЧЕСКОГО УПАКОВЩИКА В СТРЕТЧ-ПЛЕНКУ

Неисправность

Способ устранения

Автоматический упаковщик в стретч-пленку не включается.

Проверьте подключение к источнику питания.

Проверьте предохранитель.

При нажатии на кнопку «Старт»  поворотный стол не вращается или издает сильный шум.

Проверьте исправность кнопки.

Проверьте частотный инвертер.

Проверьте, не нажата ли кнопка аварийной остановки.

Проверьте состояние подшипников поворотного стола.

Проверьте натяжение цепи привода.

Каретка не перемещается или издает сильный шум.

Проверьте исправность концевых выключателей.

Проверьте частотный инвертер и состояние проводки.

Проверьте исправность реле.

Проверьте натяжение цепи и состояние подшипников.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМАТИЧЕСКОГО УПАКОВЩИКА В СТРЕТЧ-ПЛЕНКУ

Габариты, мм

2500х1510х2600

Вес, кг

600

Максимальный вес упаковки, кг

2000

Максимальная высота упаковки, мм

2100

Диаметр поворотного стола, мм

1500

Скорость вращения стола, об/мин

10

Мощность двигателя поворотного стола, кВт

0,75

Мощность двигателя каретки, кВт

0,2

Мощность двигателя размотки, кВт

0,2

Питание

220В/50Гц
