Инструкция на оборудование Аппарат для монтажа магнитной полосы YCM 3x8

АППАРАТ ДЛЯ МОНТАЖА МАГНИТНОЙ ПОЛОСЫ

YCM 3x8



Описание: frontpage.jpg

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ

ОБЩИЕ ПОЛОЖЕНИЯ

КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД РАБОТОЙ

МЕРЫ ПРЕДОСТОРОЖНОСТИ ВО ВРЕМЯ РАБОТЫ

ВАЖНЫЕ ЗАМЕЧАНИЯ

ОСНОВНЫЕ ЧАСТИ

ВНЕШНИЙ ВИД

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТАНОВКА

ТРЕБОВАНИЯ К МЕСТУ УСТАНОВКИ

ПОГРУЗКА И ВЫГРУЗКА

РАСПАКОВКА

ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ ПИТАНИЯ

ПОДКЛЮЧЕНИЕ К КОМПРЕССОРУ

НАСТРОЙКА

УСТАНОВКА ПАРАМЕТРОВ

НАСТРОЙКА

ПОРЯДОК РАБОТЫ

ЭЛЕКТРИЧЕСКАЯ СХЕМА

ВОЗДУШНАЯ СХЕМА

УПАКОВОЧНЫЙ ЛИСТ

ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ АППАРАТА ДЛЯ МОНТАЖА МАГНИТНОЙ ПОЛОСЫ

Общие положения

Аппарат для монтажа магнитной полосы спроектирована с учетом требований безопасности к промышленному оборудованию и оснащена предохранительными устройствами для защиты оператора и предотвращения повреждения аппарата для монтажа магнитной полосы. Оператор должен внимательно изучить изложенные в данном руководстве меры безопасности и неукоснительно соблюдать их во время работы. Несоблюдение требований безопасности представляет опасность для здоровья обслуживающего персонала и может привести к выходу аппарата для монтажа магнитной полосы из строя.

Контрольный осмотр перед работой

Перед включением питания убедитесь в следующем:

все защитные дверцы полностью закрыты.

все органы управления находятся в исходном положении.

После включения питания убедитесь в следующем:

все контрольные лампы исправны.

все защитные устройства исправны и находятся в исходном положении.

Меры предосторожности во время работы

Оператор должен уверенно знать порядок работы на аппарате для монтажа магнитной полосы и назначение всех органов управления.

Запрещается демонтировать предохранительные устройства, кнопку аварийной остановки и заземляющий провод аппарата для монтажа магнитной полосы.

Не пытайтесь остановить движущиеся части устройства руками или посторонними предметами.

Управление аппаратом для монтажа магнитной полосы должно осуществляться одним оператором.

Обслуживание механических, электрических и гидравлических частей аппарата для монтажа магнитной полосы должно осуществляться квалифицированным персоналом.

Выключайте питание, перед тем как производить обслуживание.

Используйте инструмент с изолирующими ручками.

Используйте предохранители соответствующей мощности.

При замене проводки используйте провода аналогичного сечения и цвета изоляции.

Перед включением аппарата для монтажа магнитной полосы убедитесь, что никто не производит с ней никаких работ.

Не ставьте посторонние предметы на панель управления и рабочий стол.

Не прикасайтесь влажными руками к электрическим частям аппарата для монтажа магнитной полосы.

Важные замечания

Управляйте аппаратом для монтажа магнитной полосы, стоя к ней лицом.

Не держите руки вблизи движущихся частей аппарата для монтажа магнитной полосы.

Не допускайте посторонних людей к аппарате для монтажа магнитной полосы.

Соблюдайте инструкцию по установке прессовочной матрицы.

Не производите никаких настроек на работающем оборудовании.

Не оставляйте аппарат для монтажа магнитной полосы во включенном состоянии.

При возникновении неполадок немедленно выключите аппарат для монтажа магнитной полосы и обратитесь за помощью к квалифицированному персоналу.

ОСНОВНЫЕ ЧАСТИ АППАРАТА ДЛЯ МОНТАЖА МАГНИТНОЙ ПОЛОСЫ

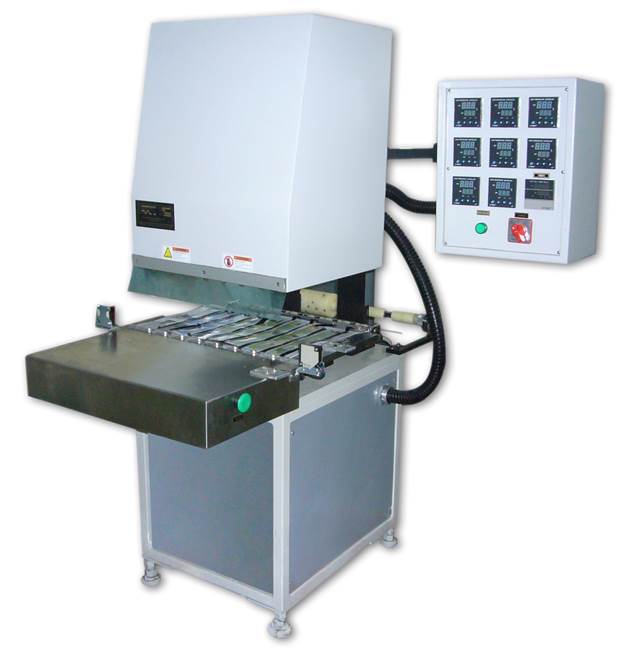

Внешний вид

Описание: controlpanel.jpgОписание: frontpage.jpg



Основные технические характеристики АППАРАТА ДЛЯ МОНТАЖА МАГНИТНОЙ ПОЛОСЫ



3х8

4х8

5х5

4х5

Материал

ПВХ или другой пластик

Макс.размер листа, мм

325х500

400х500

350х480

350х400

Давление воздуха, МПа

0,6

Температура нагрева,оС

<200

Точность регулировки температуры, оС

±2

Количество матриц

8

8

5

5

Питание

220В/50Гц

Производительность, карт/час

7200

9600

7500

6000

Размеры, мм

1050х950х
1580

700х1200х
1550

500х1300х
1550

500х1150х
1550

Вес, кг

400

400

400

400



УСТАНОВКА АППАРАТА ДЛЯ МОНТАЖА МАГНИТНОЙ ПОЛОСЫ

Требования к месту установки:

Устанавливайте аппарат для монтажа магнитной полосы вдали от легковоспламеняющихся жидкостей и горючих газов.

Устанавливайте аппарат для монтажа магнитной полосы на ровную, твердую поверхность. Толщина бетонной подушки должна составлять не менее 100мм при установке выше второго этажа.

Не устанавливайте аппарат для монтажа магнитной полосы в пыльных, влажных и плохо проветриваемых помещениях.

Питание однофазное 220В/50Гц по трехпроводной схеме. Сопротивление заземления < 0.1Ом, сечение заземляющего провода > 4мм2.

Погрузка и выгрузка

Закрепляйте подъемные приспособления в месте, отмеченном знаком центр тяжести. Используйте соответствующие стропы. Следите, чтобы стропы не повредили аппарат для монтажа магнитной полосы.

Распаковка

Проверьте целостность упаковки. При нарушении известите об этом поставщика, в противном случае - распаковывайте.

При помощи регулировочных винтов выровняйте аппарат для монтажа магнитной полосы по горизонтали.

Подключение к источнику питания

Подключение к источнику питания должен осуществлять только квалифицированный специалист. Параметры питающего напряжения: 220В/50Гц. Неправильное подключение может привести к выходу аппарата для монтажа магнитной полосы из строя и создает опасность поражения электрическим током.

Подключение осуществляется согласно электрической схеме.

Аппарат для монтажа магнитной полосы должна быть надежно заземлена. Не используйте один заземляющий провод для двух или более единиц аппарата для монтажа магнитной полосы.

Подключение сетевого шнура производится согласно следующей схеме:

L (красный) – фаза

N (голубой) – нейтральный

Заземляющий провод – электропроводка основной платы

Подключение к компрессору

Требуется подключить питающий воздуховод к воздушному клапану с левой стороны аппарата для монтажа магнитной полосы. Диаметр воздуховода 8мм.

НАСТРОЙКА АППАРАТА ДЛЯ МОНТАЖА МАГНИТНОЙ ПОЛОСЫ

Аппарат для монтажа магнитной полосы предназначено для монтажа магнитной ленты на пластиковую подложку перед ламинированием. Всего существует 4 модели, различающиеся расположением термокомпрессионных головок: 3х8; 4х8; 5х5; 4х5. Процедура настройки и порядок работы на них практически не отличаются.

Установка параметров

Установите давление 0,2-0,3 МПа.

Установите время 3-4сек.

Установите температуру 150-160оС.

Настройка

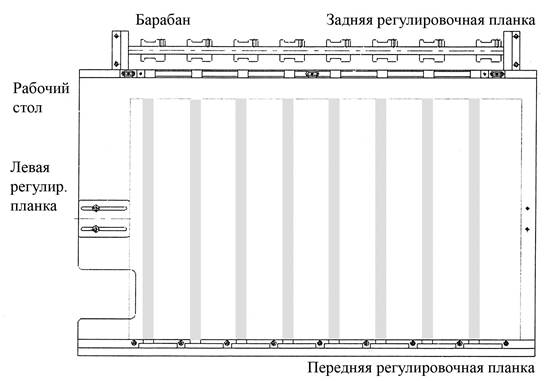

Настройка положения магнитной полосы

Положите пробный лист на рабочий стол, примите в качестве ориентира переднюю регулировочную планку и настройте положение задней регулиро-вочной планки и блока направляющих таким образом, чтобы три метки располагались на одной линии и совпадали с положением магнитной полоски.

Описание: 1.jpg

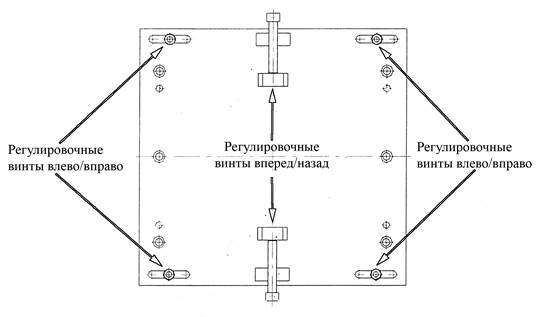

Настройка положения точек спайки

Для перемещения рабочего стола вперед-назад используйте два болта с нижней стороны рабочего стола. Для перемещения стола вперед, вначале ослабьте передний болт, затем задним болтом отрегулируйте положение и наконец закрутите передний болт. Для перемещения назад начинайте регулировку с откручивания заднего болта.

Для перемещения стола вправо-влево ослабьте 4 болта, крепящих рабочий стол к основанию, отрегулируйте положение и затяните болты.

Описание: 2.jpg

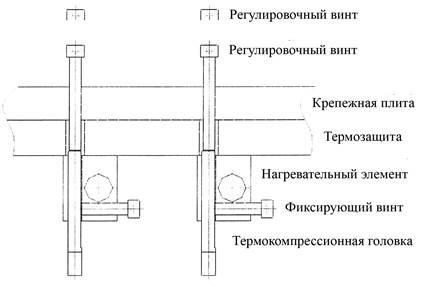

Регулировка качества спайки

Настройте оптимальную температуру и время для улучшения качества спайки.

Если одна или несколько точек припаялись плохо, отрегулируйте болт в верхней части термокомпрессионной головки.

Описание: 3.jpg

Регулировка скорости перемещения воздушного цилиндра

Для регулировки скорости перемещения воздушного цилиндра используются два дроссельных клапана, расположенных между электромагнитным клапаном-распределителем и воздушным цилиндром. Обычно скорость движения вверх больше, чем вниз; для уменьшения скорости вращайте дроссельный клапан по часовой стрелке, для увеличения – вращайте против часовой стрелки.

ПОРЯДОК РАБОТЫ АППАРАТА ДЛЯ МОНТАЖА МАГНИТНОЙ ПОЛОСЫ

Положите лист пластика, на который нужно нанести магнитные полоски на рабочий стол, выровняв по направляющим.

Натяните магнитные полоски, вращая колесико c левой стороны аппарата для монтажа магнитной полосы против часовой стрелки.

Нажмите кнопку с правой стороны аппарата для монтажа магнитной полосы; цилиндр прижмет термокомпрессионные головки к листу с магнитными полосками и через заданное время поднимется вверх.

Снимите готовый лист и положите его на вспомогательный стол.

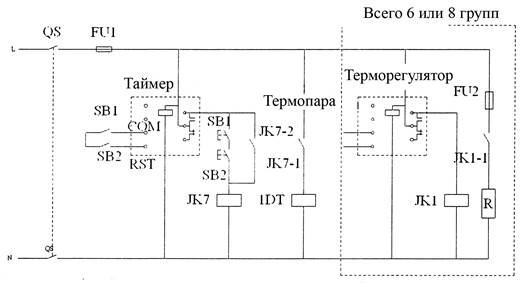

ЭЛЕКТРИЧЕСКАЯ СХЕМА АППАРАТА ДЛЯ МОНТАЖА МАГНИТНОЙ ПОЛОСЫ

Описание: 4.jpg

SB1 и SB2 – это две группы нормально разомкнутых контактов.

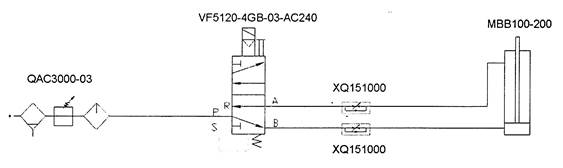

ВОЗДУШНАЯ СХЕМА АППАРАТА ДЛЯ МОНТАЖА МАГНИТНОЙ ПОЛОСЫ

Описание: 5.jpg

Рабочее давление 0,2 – 0,3 МПа

Электромагнитный распределительный клапан AC240.

УПАКОВОЧНЫЙ ЛИСТ АППАРАТА ДЛЯ МОНТАЖА МАГНИТНОЙ ПОЛОСЫ

Наименование

Тип

Количество

1

Ключ-шестигранник



1

2

Термопара

K-M6/WRNT-02

3

3

ТЭН

Ø12x275/220В/350Вт

3

4

Реле

MY2NJ-AC220V

2

5

Предохранитель

RO15 2A

2

6

Предохранитель

RO15 4A

5

7

Термокомпрессионная головка 1

Узкая

4

8

Термокомпрессионная головка 2

Широкая

2

9

Руководство пользователя



1





Запрос поставщику
