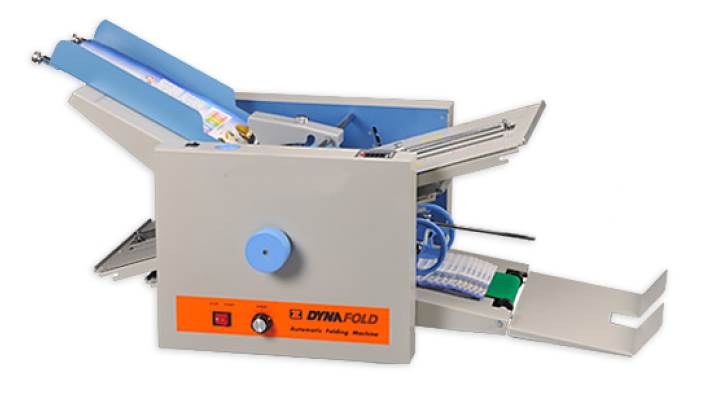

Фальцевальная машина WARRIOR 406-C

Фальцевальная машина

WARRIOR 406-C





Руководство пользователя


Содержание

1.    ВВЕДЕНИЕ

2.    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.    ОСНОВНЫЕ ЧАСТИ

4.    УСТАНОВКА И НАСТРОЙКА

5.    ФАЛЬЦЕВАНИЕ

6.    ОБСЛУЖИВАНИЕ И УХОД

7.    СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ

8.    УСТАНОВОЧНАЯ ТАБЛИЦА

9.    ЭЛЕКТРИЧЕСКАЯ СХЕМА

ВВЕДЕНИЕ

WARRIOR 406-C представляет собой компактную, автоматическую фальцевальную машину, способную при квалифицированном и аккуратном обращении, долгие годы эффективно решать ваши проблемы по фальцовке. Благодаря новым технологическим решениям, эта фальцевальная машина предоставит вам отличные возможности при умеренной стоимости.

Данное руководство содержит необходимый справочный материал, описывающий функции отдельных узлов фальцевальной машины и подготовительную работу для различных режимов фальцевания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

Максимальный размер бумаги, мм

300х500

Минимальный размер бумаги, мм

80х100

Плотность бумаги, г/м

60-150

Питание

220В/50Гц

Габариты, мм

1100х525х510

Вес, кг

48

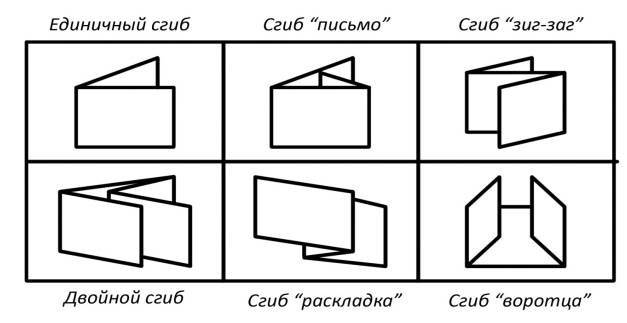

Возможные вариант фальцовки:

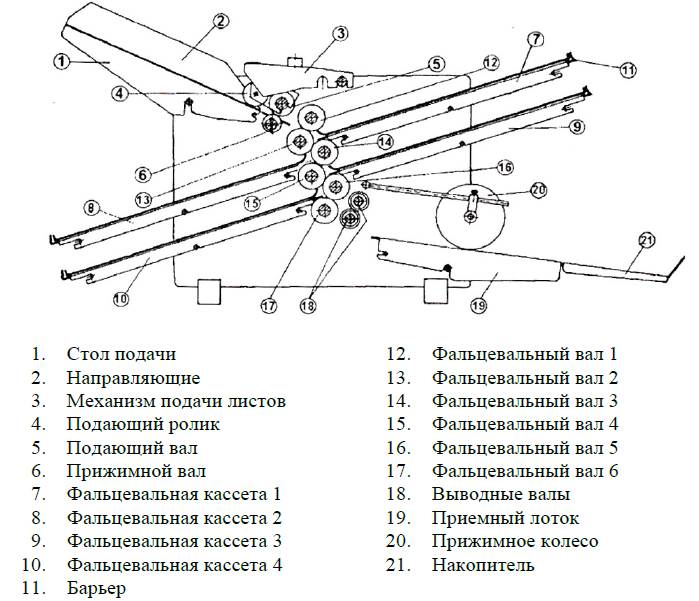

ОСНОВНЫЕ ЧАСТИ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

УСТАНОВКА И НАСТРОЙКА ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

1.         Установите приемный лоток.

1.1.      Совместите выемки на передней стороне лотка со штифтами на внутренних боковых панелях фальцевальной машины.

1.2.      Вставьте выемки на задней стороне лотка в поперечную ось, расположенную за выводными валами. Для сцепления приводных шестеренок транспортера слегка повращайте маховик на боковой панели фальцевальной машины.

2.         Установите накопитель, зафиксировав его на задней оси выводного транспортера.

3.         Вставьте ось прижимного колеса в соответствующие отверстия на внутренних боковых панелях фальцевальной машины.

4.         Установите стол подачи, зафиксировав его сзади на поперечной оси, расположенной перед подающими валами, а спереди - на штифтах, выполненных на внутренних боковых панелях фальцевальной машины.

5.         Установите фальцевальные кассеты по аналогии с установкой стола

подачи.

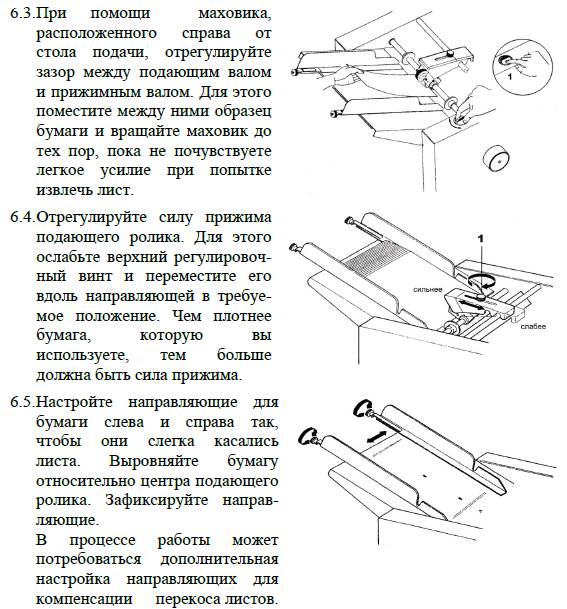

6.         Настройте механизм подачи бумаги

6.1.      Расположите образец листа по центру стола подачи и отрегулируйте положение боковых направляющих в соответствии с размерами бумаги таким образом, чтобы они были параллельны краям листа. При выполнении второго этапа перекрестной фальцовки лист бумаги необходимо располагать таким образом, чтобы первый фальц располагался ближе к центральному подающему ролику.

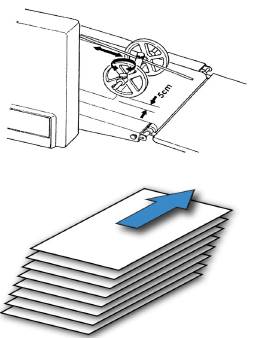

6.2.      Установите боковые ролики подачи на расстоянии 5-10 мм от края листа.

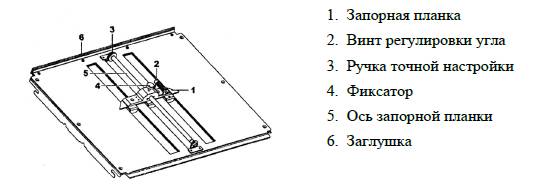

7. Настройте фальцевальные кассеты

7.1.Настройте кассеты 1, 2, 3 и 4 в соответствии с форматом листа и типом фальцевания.

7.2.Освободите винты запорной планки, переместите ее в положение, соответствующее размерам бумаги и типу сгиба и снова затяните винты.

7.3.Если кассета не используется, необходимо установить ее в фальцевальную машину заглушкой вперед.

8. Подключите оптический датчик, расположенный на фальцевальной кассете 1 к разъему счетчика. Обратите внимание, что сторона разъема имеющая контакты должна быть обращена вниз. Неправильное подключение может привести к повреждению датчика.

9. Настройте положение прижимного колеса в соответствии с размером сфальцованных листов таким образом, чтобы они без помех подхватывались после выхода из фальцевальной машины и равномерно распределялись по транспортеру

ФАЛЬЦЕВАНИЕ ФАЛЬЦЕВАЛЬНОЙ МАШИНЫ

1. Возьмите стопку бумаги объемом 100-150 листов, сдвиньте ее веером, как показано на рисунке, и положите на стол подачи.

2. Поместите бумагу в приемный лоток печатной стороной вверх для всех типов сгиба, кроме сгиба «раскладка»; в этом случае

расположите бумагу печатной стороной вниз.

1.   Не используйте скрученную или помятую бумагу, это может вызвать проблемы при фальцевании. Применяйте отпечатанную бумагу только после высыхания чернил, иначе резиновый ролик подачи, сепаратор, фальцевальный вал и другие части фальцевальной машины могут быть испачканы чернилами, что приведет к неполадкам в работе. Не используйте линованную бумагу, поскольку это может ухудшить качество фальцевания.

4. Установите параметры счетчика

1.

2.

3.

4.

5.

6.

Установка размера партии
ЖКИ

Индикатор завершения партии
Переключатель режима
Кнопка «Сброс»

Регулировка интервала

4.1.         Установите размер партии. Если размер партии не установлен, фальцевание происходить не будет

4.2.         Выберите режим работы: ручной или автоматический.

В ручном режиме работы фальцевальная машина остановится после достижения заданного размера партии. Для продолжения работы необходимо обнулить счетчик при помощи кнопки 5.

В автоматическом режиме после достижения заданного размера партии фальцевальная машина сделает паузу, после чего счетчик автоматически обнулится и фальцевальная машина продолжит фальцевание следующей партии. Длительность паузы регулируется ручкой 6.

5.                Нажмите кнопку «START».

6.                Не меняйте скорость фальцевания после настройки фальцевальных кассет, так как это может привести к изменению параметров фальцовки.

7.                В случае накопления большого количества сфальцованных листов в приемном лотке, остановите фальцевальную машину и освободите лоток, после чего можете продолжить работу.

8.                В случае замятия бумаги или других неполадок, немедленно выключите питание и извлеките заклинившие листы, вращая маховик ручной подачи в обратном направлении. Если бумага намоталась на фальцевальный вал или другие детали, для облегчения доступа к ней, снимите кассеты 1~ 4.

9.                Для прекращения подачи бумаги в процессе работы нажмите кнопку «STOP».
