Инструкция на оборудование Машина для скрепления блоков CX-630

МАШИНА ДЛЯ СКРЕПЛЕНИЯ БЛОКОВ CX-630

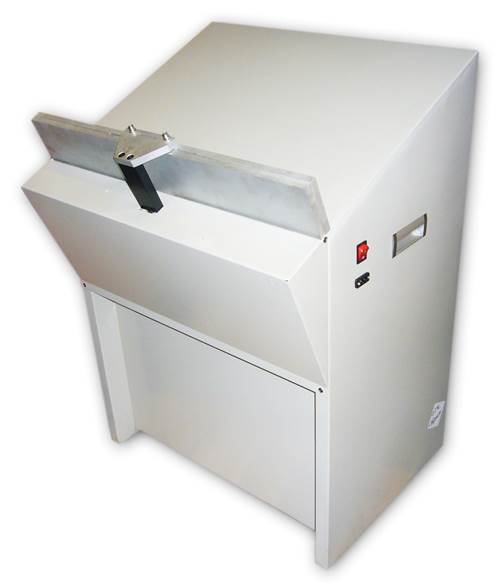

Описание: frontpage.jpg





РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ОСНОВНЫЕ ЧАСТИ.................................................................................. 2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.................................................... 2

ПОРЯДОК РАБОТЫ................................................................................... 3

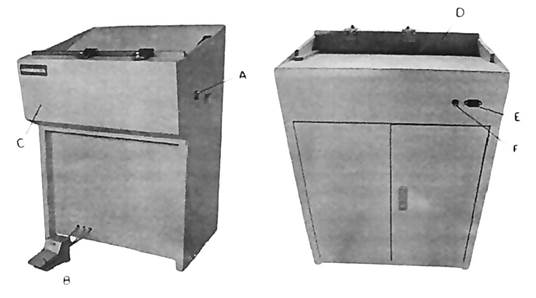

ОСНОВНЫЕ ЧАСТИ МАШИНЫ ДЛЯ СКРЕПЛЕНИЯ БЛОКОВ



Описание: mainparts.jpg

A.   Сетевой выключатель

B.   Педальный выключатель

C.   Передняя панель

D.   Прижимная панель

E.    Сетевой разъем

F.    Предохранитель



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАШИНЫ ДЛЯ СКРЕПЛЕНИЯ БЛОКОВ



Максимальная ширина листа, мм

630

Максимальное давление прижима, кг

50

Воздушное давление, МПа

≥0,4

Диаметр воздушных шлангов, мм

6

Питание

220В/50Гц/105Вт

Габариты, мм

640х570х910

Вес, кг

80



ПОРЯДОК РАБОТЫ МАШИНЫ ДЛЯ СКРЕПЛЕНИЯ БЛОКОВ

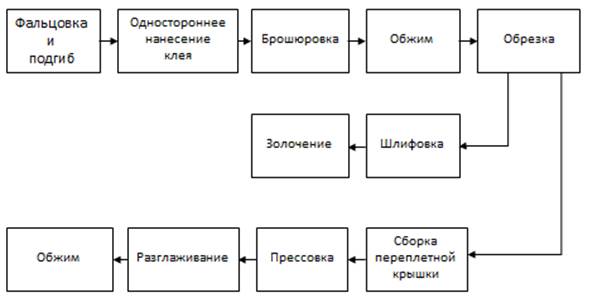

Технологический процесс:

Порядок работы:

1.     Включите сетевой переключатель, воздушный компрессор начнет нагнетать давление и через две минуты машина для скрепления блоков  готова к брошюровке.

2.     Нажмите на педальный выключатель, прижимная панель поднимется вверх.

3.     Положите проклеенный с одной лист бумаги на рабочий стол вплотную к задней стенке.

4.     Используя боковую линейку, расположите лист в соответствии с планируемыми размерами верхнего или нижнего полей.

5.     Положите следующий лист, разгладьте его и отпустите педальный выключатель.

6.     Повторите шаги 2-5 для остальных листов.

Если прижимная панель неравномерно прижимается к блоку листов, то необходимо ее сбалансировать при помощи двух регулировочных ручек воздушного цилиндра, находящихся за передней панелью. Прижимная панель во время регулировки должна находиться в верхнем положении.
