Инструкция на оборудование Ламинаторы рулонные KDFM-720/900/1200

ЛАМИНАТОРЫ РУЛОННЫЕ

KDFM-720/900/1200



Описание: frontpage



РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Содержание



1.    Общие сведения. 3

2.    Основные технические характеристики. 4

3.    Расшифровка индекса. 4

4.    Основные части. 5

5.    Конструкция и принцип работы.. 7

6.    Эксплуатация ламинатора рулонного. 7

7.    Меры безопасности. 8

8.    Техническое обслуживание. 8

9.    Способы устранения неисправностей. 9

10.  Электрическая система. 10




1.             Общие сведения о ламинаторе рулонном

Высокоскоростная ламинатор рулонный для ламинирования KDFM-720,900,1200 позволяет приклеивать с двух сторон ламинационную пленку на запечатанную бумагу.

Ламинаторы данного типа широко применяются при ламинировании книг, журналов, картин, настенных календарей, карт, упаковочных коробок, пакетов и т. д. После ламинации печатная продукция отлично склеивается, эффектно выглядит, становится водонепроницаемой и влагостойкой. .

Индикатор скорости,Панель управления
Верхний рулон с пленкой







Описание: frontpage

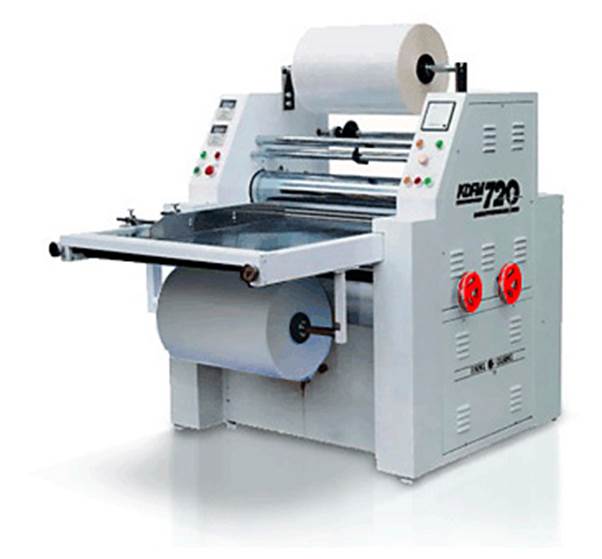

Рисунок 1. Внешний вид ламинатора рулонного типа KDFM-720, 900, 1200



2.             Основные технические характеристики ламинатора рулонного

Модель

720

900

1200

Макс. ширина ламинирования, мм

620

820

1100

Скорость ламинирования, м/мин

0-20

0-20

0-20

Источник питания

220В

380В / 3 фазы

Мощность двигателя, КВт

0.4

0.55

1.1

Мощность нагревателя, КВт

2.4

3.6

5.4

Размеры (ДхШхВ), мм

1150х1100х

1400

1450х1100х

1400

1750х1250х

1450

Вес, кг

260

380

600



3.             Расшифровка индекса ламинатора рулонного



K     D     FM  -  720   900  1000   1200



Макс. ширина бумаги (мм)

Отделочная машина (ламинатор)

Многофункциональная

Высокоскоростная



4.             Основные части ламинатора рулонного

Описание: mainparts 1

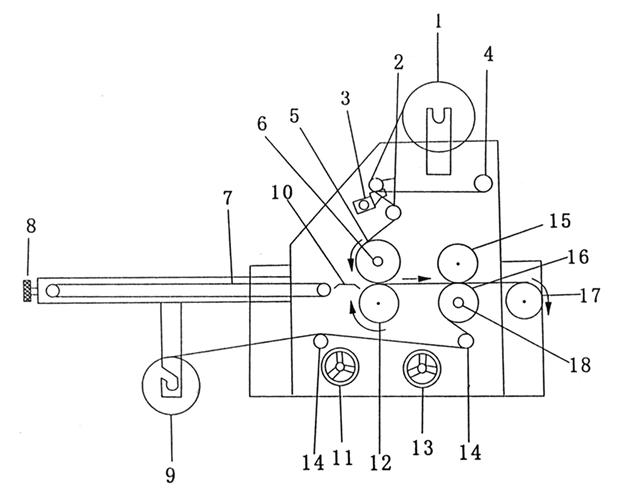

Рисунок 2.  Ламинатора рулонного типа KDFM-720, 900

1.                 Рулон с пленкой.   2. Направляющий ролик верхней плёнки.  3. Кронштейн резака.  4. Ролик для смотки облоя.  5. Передний стальной нагревательный вал.  6.Нагревательный элемент переднего стального вала.  7. Транспортер.  8. Регулировочная ручка транспортера.  9. Рулон с пленкой.  10. Планка.  11. Маховик сведения передних валов.   12. Передний прижимной резиновый вал.  13. Маховик сведения задних валов.  14. Направляющий ролик нижней плёнки.  15. Задний прижимной резиновый вал.  16. Задний стальной нагревательный вал.  17. Вал для смотки заламинированной бумаги.  18. Нагревательный элемент заднего стального вала.

Описание: mainparts 2

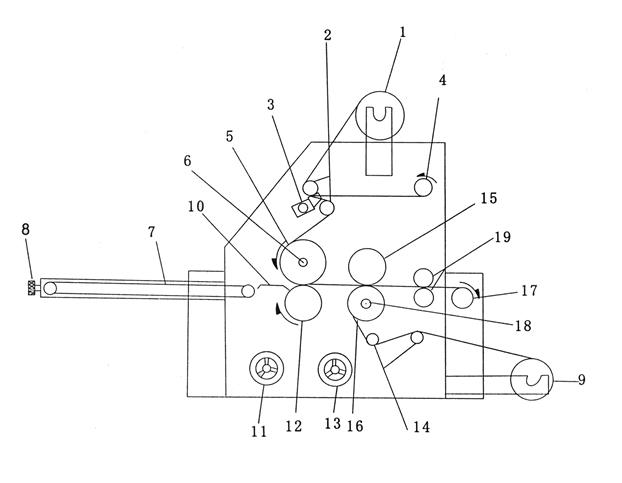

Рисунок 3.  Ламинатора рулонного типа KDFM-1200

1.                 Рулон с пленкой.   2. Направляющий ролик верхней плёнки.  3. Кронштейн резака.  4. Ролик для смотки облоя.  5. Передний нагревательный вал.  6. Передний стальной нагревательный вал.  7. Транспортер.  8. Регулировочная ручка транспортера.  9. Рулон с пленкой.  10. Планка.  11. Маховик сведения передних валов.   12. Передний прижимной резиновый вал.  13. Маховик сведения задних валов.  14. Направляющий ролик нижней плёнки.  15. Задний прижимной резиновый вал.  16. Задний стальной нагревательный вал.  17. Вал для смотки заламинированной бумаги.  18. Нагревательный элемент заднего стального нагревательного вала.  19. Выводные ролики.



5.             Конструкция ламинатора рулонного и принцип работы

Данный ламинатор рулонный состоит из основания, механизма подачи пленки и бумаги, переднего и заднего блока валов, механизма регулировки давления, электрической системы и т. д. Внешний вид ламинатора рулонного типа 720 показан на рис. 1. Ламинатора рулонного типов 900 и 1200 имеют аналогичный внешний вид.

Одностороннее ламинирование.

Плёнка и ламинируемая бумага нагреваются до определённой температуры при прохождении через передний блок валов (стальной нагревательный и резиновый прижимной). Вследствие нагревания клеевой слой на пленке плавится и прилипает к поверхности бумаги. Далее  бумага с нанесенной пленкой  проходит через задний блок валов (при этом задний стальной нагревательный вал отключен) для закрепления эффекта припрессовки.

 Двухстороннее ламинирование.

Принцип действия ламинатора рулонного при двухстороннем ламинировании тот же, но задний стальной вал не отключается, а находится в горячем состоянии, и припрессовывает к оборотной стороне бумаги пленку подаваемую снизу.

6.             Эксплуатация ламинатора рулонного

1.       Проверьте все элементы ламинатора рулонного перед её первым использованием. Ламинатор рулонный должен быть установлен на ровном прочном полу. Используйте уровнемер.

2.       При подсоединении к источнику питания, ламинатор рулонный должна быть правильно заземлена.

3.       При одностороннем ламинировании поместите рулон с плёнкой по центру верхней подающей оси 1 (см. рис. 2). Подсоедините ламинатор рулонный к источнику питания, загорится красный индикатор. При помощи терморегулятора установите необходимую температуру (обычно около 100 градусов). Заправьте ламинационную пленку в соответствии со схемой заправки. Для заправки пленки между ламинирующими валами оттяните немного ламинационной пленки на стол подачи, возьмите один лист бумаги и с его помощью аккуратно проведите пленку между валами. Обратите внимание, что клеящая сторона пленки должна быть обращена к бумаге. Спустя примерно 20 минут, когда температура достигнет заданного значения, установите необходимую скорость работы, сведите валы и начинайте ламинацию. При двухстороннем ламинировании рулоны с пленкой устанавливаются на верхнюю и нижнюю ось, оба полотна протягивается через передний и задний блок валов и дополнительно устанавливается температура нагрева заднего ламинирующего вала.

4.       В процессе ламинирования отрегулируйте скорость работы в соответствии с типом материала и текущими условиями.

5.       По окончании работы снимите давление со всех валов. Убедитесь, что температура нагревательных валов не более 60 оС, и только после этого выключайте питание ламинатора рулонного.

7.             Меры безопасности ламинатора рулонного

1.       Прежде чем приступать к работе, внимательно изучите настоящее руководство.

2.       Перед началом работы проверьте все кабели и соединения.

3.       Оберегайте руки, длинные волосы, свободную одежду, а также такие предметы, как ожерелья, галстуки и т.д. от попадания в движущиеся части ламинатора во избежание риска получения травм и поломки оборудования.

4.       Нагревающие валы достигают температуры свыше 130 ОС. Во избежание получения ожогов, избегайте контакта с нагревающими валами во время работы или вскоре после отключения ламинатора от электросети.

5.       Не используйте ламинатор в целях, для которых он не предназначен.

6.       Не вставляйте в ламинатор предметы, непригодные для ламинирования.

7.       Обслуживание и чистку ламинатора производите только при отключенном питании.

8.             Техническое обслуживание ламинатора рулонного

1.       Ежедневно очищайте ламинатор рулонный от пыли и грязи.

2.       Если ламинатор рулонный используется в нормальном режиме, необходимо смазывать все движущиеся части каждые две недели.

3.       Если ламинатор рулонный не будет использоваться длительное время, снимите давление со всех валов, чтобы избежать их деформации. Все хромированные детали необходимо покрыть антикоррозийным средством и закрыть полиэтиленом, чтобы защитить их от сырости.

4.       Все резиновые валы должны содержаться в чистоте, если они загрязнились, необходимо аккуратно протереть их ватным диском смоченном в спиртовом растворе или ацетоне.

5.       Ежегодно заменяйте масло в редукторе.



9.             Способы устранения неисправностей ламинатора рулонного

Неисправность

Причина

Способ устранения

Ламинатор рулонный не запускается.

Перегорел предохранитель или неисправен источник питания

Замените предохранитель. Проверьте работоспособность источника питания.

Температура повышается слишком медленно или не повышается совсем.

Неисправен терморегулятор. Поврежден нагревательный элемент.

Замените или отремонтируйте.

Складки на поверхности готового продукта

Неправильно отрегулировано давление ламинирующих валов.

Отрегулируйте силу прижима переднего и заднего блока валов.

Матовость или точки на поверхности бумаги.

Слишком низкая температура.

Увеличьте температуру

Текущая температура отличается от установленной.

Термодатчик не касается поверхности нагревательного вала.

Отрегулируйте  положение термодатчика.

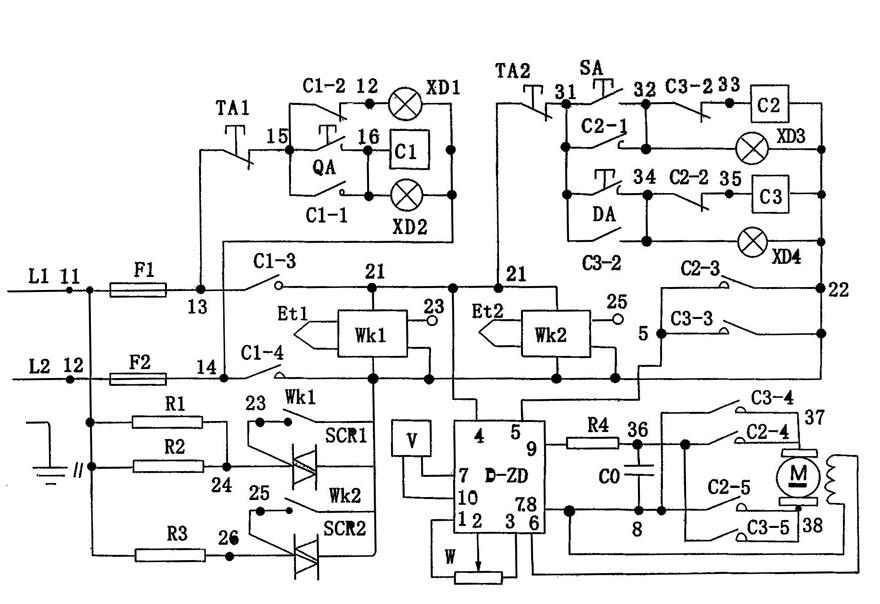

10.        Электрическая система ламинатора рулонного

Описание: electric diagram



Спецификация элементов для ламинатора рулонного типа 720

Тип

Название

Кол-во

1

F1

RO15RT14500B6A

Предохранитель

1

2

F2

RO15RT14500B32A

Предохранитель

1

3

TATA2

Марка Е-22

Кнопка

2

4

QA.SA.DA

Марка Е-22

Кнопка

3

5

XD1-XD4

Ad11

Индикаторная лампа

4

6

C1

3TB43-22AAC220B

Замыкатель

1

7

C2  C3

3TB43-22AAC220B

Замыкатель

2

8

R1 R2 R3

220B 900Вт

ТЭН

3

9

R4

3/50Вт

Сопротивление

1

10

CO

200UF AC240B

Конденсатор

1

11

W

Wx050  2.2K

Потенциометр

1

12

Week4

XMT131  72 х 72

Терморегулятор

2

13

D-ZD-002



Регулятор скорости

1

14

SCR1 SCR1

30A/600B

Регулятор

2

15

M

130S202  355Bт

Электродвигатель

1



Спецификация элементов для ламинатора рулонного типа 900, 1100

Тип

Название

Кол-во

1

TA  TA

Марка Е-22

Кнопка

2

2

QA.SA.DA

Марка Е-22

Кнопка

3

3

G

3TB43-22A AC220B

Замыкатель

1

4

CC2

3TB41-12A AC220B

Замыкатель

2

5

RJ

JR 16B-20/3



1

6

JDIA

JDIA-40

Регулятор скорости

1

7

R1 R2 R3

220B  1000Вт

ТЭН

3

8

F1 F2 F3 F4

Ro15 Rt14 10 х 38

Стержень

4

9

WKWK2

XMT131  96 х 96

Терморегулятор

2

10

XD1 XD4

AD11

Индикаторная лампа

4

11

M

0.55 КBт 380В

Электродвигатель

1

12

SCR1 SCR1

50A/600B

Регулятор

2

13

С11 С12

0.1MF  400В

Конденсатор

2

14

R11 R12

51Ом  2Вт

Сопротивление

2

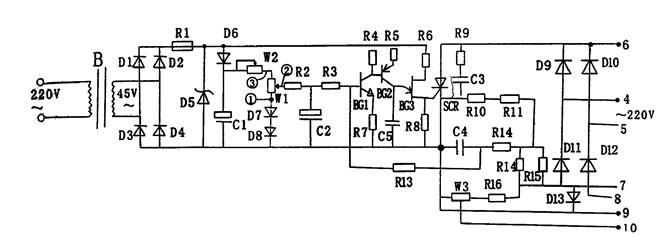

D-ZD-002

D1-D4  IN4007    D5  12 V pressure  stablizer RE 180W

D6        IN4007    D7D8  IN4148       BG 9013

D9-D13     6A07      R1  1K/2W          BG2 9012

C1     100uF/50V     R2R3       20K/1/4W     BG BT33D

C2      22uF/50V      R4R6       10K/1/4W      SCR Bt151

C3     01uF/400V     R5R12R13R16       20K/1/4W    B45V/8W  TRANSFORMER

C4    10uF/25V        R9       51W/2W

C5     C104               R7       2.2KW/2W

                                 R10   R11     750W/1/4W

                                 R14   R15     100K/1/4W

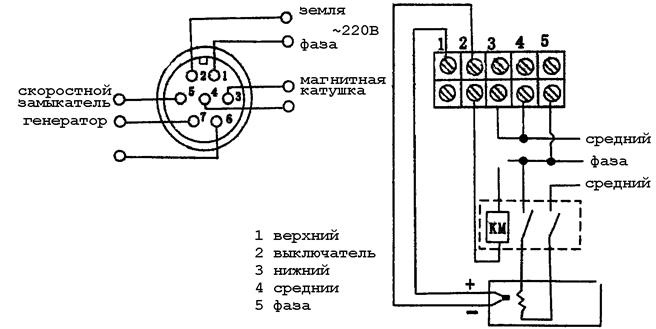

Регулятор скорости                                          Терморегулятор
