Инструкция на оборудование Ниткошвейная машина SX-460C/SX-460C-1

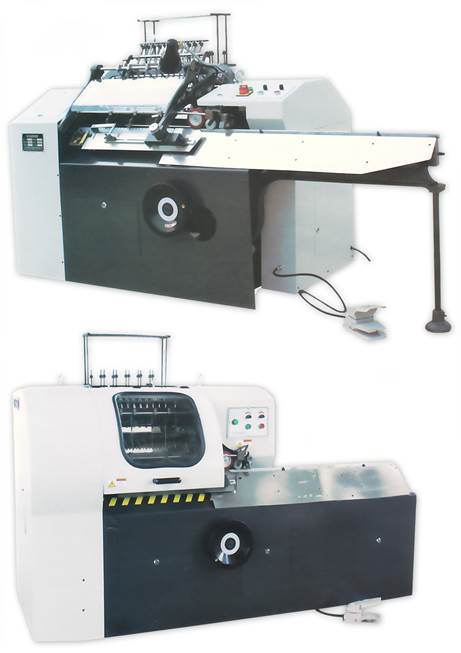

НИТКОШВЕЙНАЯ МАШИНА

SX-460C/SX-460C-1



Описание: frontpage



РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ.. 3

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.. 3

УСТАНОВКА И НАСТРОЙКА.. 4

ПРИНЦИП РАБОТЫ.. 4

ОПИСАНИЕ ОСНОВНЫХ ЧАСТЕЙ НИТКОШВЕЙНОЙ МАШИНЫ.. 5

ЭКСПЛУАТАЦИЯ.. 10

ОБСЛУЖИВАНИЕ И УХОД.. 13



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ НИТКОШВЕЙНОЙ МАШИНЫ

1.     Ниткошвейные машины SX-460C и SX-460C-1 способны сшивать толстые книги, состоящие из трех и более тетрадей.

2.     Ниткошвейная машина имеет продуманную конструкцию и легка в управлении. Она автоматически выполняет множество сложных механических операций. Для удобства работы предусмотрен ножной выключатель и регулировочный маховик, расположенный на передней панели.

3.     Ниткошвейная машина обладает низким энергопотреблением и требует мало места для установки, что позволяет использовать ее в небольших типографиях и переплетных мастерских.

4.     Ниткошвейная машина может работать с различными форматами тетрадей, что позволяет сшивать как небольшие книги, так и книги крупных размеров. Количество стежков может настраиваться  произвольным образом.

5.     В ниткошвейной машине используется непрерывный принцип работы. Сшиваемые тетради кладутся на стол подачи, а сшитые собираются на приемном столе.

6.     Ниткошвейная машина осуществляет автоматический отрез нити после сшивания. Для этого необходимо после сшивания книги сделать один холостой цикл для того, чтобы петля зацепилась за отрезной нож. Во время движения книги назад петля будет отрезана.  Следует отметить, что длительная работа ниткошвейной машины в холостом режиме недопустима.

7.     Ниткошвейная машина оснащена простым и надежным устройством контроля обрыва нити. В случае обрыва ниткошвейная машина автоматически останавливается

8.     Ниткошвейная машина отличается легкостью настройки, так как все установки имеют широкий диапазон регулировки. При обрыве нити или возникновении другой проблемы достаточно отпустить ножной переключатель, чтобы остановить машину. Для того чтобы вновь заправить нить, не нужно разбирать иглодержатель.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НИТКОШВЕЙНОЙ МАШИНЫ

Модель

SX-460С

SX-460C-1

Макс. скорость шитья, цикл./мин

85

100

Максимальный размер блока, мм

460 х 230

460 х 230

Минимальный размер блока, мм

150 х 100

150 х 100

Количество наборов игл, шт.

11

11

Интервал между иглами, мм

19

19

Мощность, кВт

1,6

1,6

Габариты, мм

2300 х 1400 х 1400

2300 х 1400 х 1400

Вес, кг

1100

1100



УСТАНОВКА И НАСТРОЙКА НИТКОШВЕЙНОЙ МАШИНЫ

При распаковке проверьте целостность и комплектность ниткошвейной машины.

Снимите упаковку, очистите машину от консервационной смазки.

Установите машину на предварительно подготовленный пол/фундамент, зафиксируйте болтами машину. Подготовка пола заключается в устройстве фундамента по уровню (строго горизонтальное основание) согласно схеме, приведенной на рис 1.

Проверьте свободу перемещения подвижных частей, силу затяжки всех винтов и болтов, свободу вращения шкива.

Выполните на ниткошвейной машине 1~3 цикла, проворачивая штурвал руками, проверьте отсутствие блокировок. Обратите внимание на работу ниткошвейной машины при нахождении игл в верхней и нижней точках траектории.

Описание: fundament

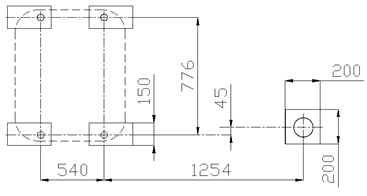

Рисунок 1. Схема устройства фундамента.

ПРИНЦИП РАБОТЫ НИТКОШВЕЙНОЙ МАШИНЫ

Когда тетрадь попадает в положение для сшивания, нижние иглы поднимаются вверх и проделывают отверстия на сгибе тетради. Затем швейные и крючковые иглы через эти отверстия опускаются вниз. Крючковые иглы поворачиваются на 180 градусов. Для образования небольших петель швейные иглы поднимаются на 1-2 мм. Нижние крючки зацепляют эти петли и протягивают нить до крючковых игл и накидывают на них нить. Швейные иглы и крючковые иглы поднимаются наверх. Крючковые иглы вытягивают наверх нить и поворачиваются обратно на 180 градусов, образовав петлю. При последующих циклах крючковые иглы вытягивают нить через эти петли.

Для разделения книжных блоков, необходимо сделать цикл без тетради. При этом ниткошвейная машина накинет образовавшиеся петли на обрезное устройство. После прошивки еще нескольких тетрадей эти петли будут автоматически разрезаны и, таким образом, книжный блок отделится от следующего.





Описание: 1                   Описание: 2

Описание: 3                   Описание: 4



     Описание: 1-5       Описание: 1-6

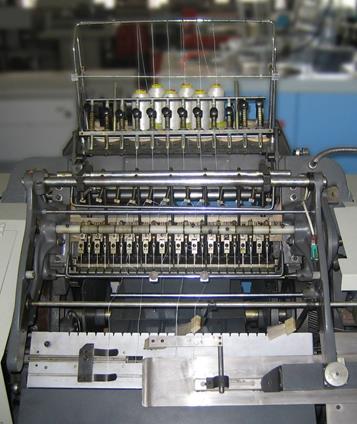

ОПИСАНИЕ ОСНОВНЫХ ЧАСТЕЙ НИТКОШВЕЙНОЙ МАШИНЫ

Описание: 1

Все части данного блока крепятся на поперечной раме,  установленной с наклоном в 30 градусов. Этот блок выполняет четыре основных действия: перемещение вверх-вниз вертикальной подвижной рамы, качательное движение для образования петель, колебание толкающего блока и горизонтальное перемещение зубчатой рейки.

Вертикальная подвижная рама совершает движения вверх-вниз вдоль двух криволинейных пазов (поднимающего и опускающего). Величина перемещение составляет около 30 мм для сшивания и зацепления. Оно может быть отрегулировано по вертикали посредством регулировочных болтов, расположенных на обоих концах рамы.

Когда вертикальная подвижная рама движется вниз, она может совершать колебания с размахом около 20 мм. Небольшая растягивающаяся пружина используется для ослабления натяжения нити с целью предотвращения обрыва.

Когда тетрадь сшита и подвижный стол движется вниз, толкающий блок под действием кулачкового упора перемещает готовый блок на приемный стол.

Горизонтальное перемещение зубчатой рейки совершается посредством цилиндрической зубчатой передачи. Величина перемещения составляет 33 мм. Это позволяет крючковой игле поворачиваться по часовой стрелке на угол около 180 градусов после зацепления нити.

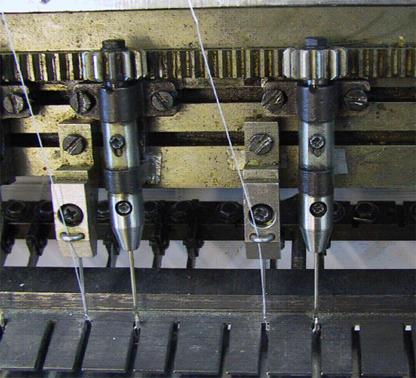

Крючковая иглаИглодержателиВертикальная подвижная рамаОписание: 03





Позади поперечины находится диск, через который пропущена нить. Натяжение нити регулируется при помощи изменения усилия пружины прижимающей диск.

Установка и использование иглодержателей:

Количество иглодержателей и расстояние между стежками определяется оператором.

При установке швейная игла должна крепиться ниточным пазом наружу. Крючковая игла устанавливается крючком наружу. Устанавливать иглы следует в верхнем положении вертикальной подвижной рамы.

Первоначально, изогнутая часть зубчатой рейки располагается в крайнем правом положении. По мере того как зубчатая рейка перемещается горизонтально влево, крючковая игла поворачивается по часовой стрелке.

Блок зацепления

При помощи этого блока осуществляется перемещение подвижного стола вперёд и назад,  движение нижних игл вверх и вниз и горизонтальное перемещение нижних крючков.

Подвижный стол приводится в движение главным кулачком, который можно отрегулировать в трех положениях.

Нижние иглы приводятся в движение тремя кулачковыми упорами.

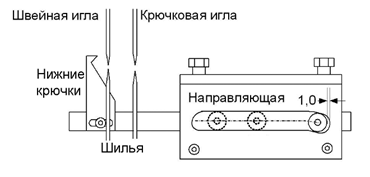

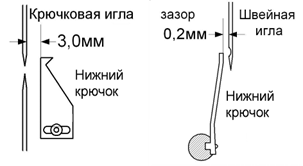

Нижние крючки приводятся в движение через зацепной толкатель. Чтобы нижний крючок был соответствующим образом расположен на направляющем стержне, расстояние между нижним крючком и крючковой иглой в крайнем правом положении крючка должно быть около 3 мм. Расстояние между роликом на направляющем стержне и концом направляющей должно быть в пределах 1 мм.

Описание: 7

Описание: 8

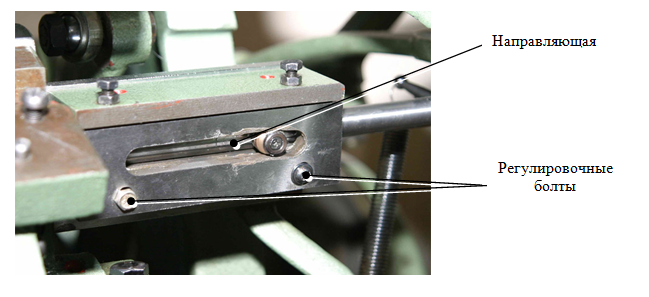

Крайнее верхнее и крайнее нижнее положение направляющей регулируется посредством двух винтов, расположенных на ней. При регулировке необходимо обратить внимание на то, чтобы нижние крючки не входили в контакт с лицевой стороной задней планки, и не касалась швейных игл. Правый конец направляющего паза имеет выпуклую и вогнутую часть. Выпуклая часть заставляет нижний крючок качнуться назад в тот момент, когда он проходит рядом с крючковой иглой, чтобы предотвратить их соприкосновение. Вогнутая часть заставляет нижние крючки качнуться вперёд после того, как они прошли около крючковой иглы для того, чтобы они могли легко захватить нить. После прошивки тетрадь перемешается на приемный стол, расположенный сзади ниткошвейной машины. Для обеспечения плотной укладки используется набор дополнительных пластин. Высота приемного стола может регулироваться в зависимости от размера прошиваемых тетрадей.

Блок главного вала

На главном валу расположены шесть кулачковых упоров, ведущая шестерня, большая коническая зубчатая шестерня и тормозное устройство. Зацепление большой конической зубчатой шестерни с маленькой осуществляется с помощью штурвала ручного управления ниткошвейной машиной. Тормозное устройство служит для остановки подвижного стола в крайнем положении. Кулачковые упоры управляют работой различных механизмов ниткошвейной машины. От их правильной установки зависит эффективность и качество прошивки. При пробном запуске ниткошвейной машины следите за тем, чтобы главный вал вращался в нужном направлении.

Все кулачковые упоры крепятся на валу с помощью конических штифтов. Кроме того, на упорах имеется несколько отверстий для винтов, которые используются только в процессе установке.

В обычном режиме ниткошвейная машина приводится в движение с помощью фрикционного привода. При нажатии на педаль фрикционный диск плотно прижимается к ведомому диску и передает вращение на главный вал. Как только педаль отпускается, фрикционное колесо отходит назад, и ниткошвейная машина прекращает работу.

С наружной части тормозного диска установлена стальная тормозная пластина. Необходимо отрегулировать ее таким образом, чтобы она плотно притягивалась к тормозному диску, когда подвижный стол движется наружу и отходила назад при движении подвижного стола вверх и внутрь.

ЭКСПЛУАТАЦИЯ НИТКОШВЕЙНОЙ МАШИНЫ

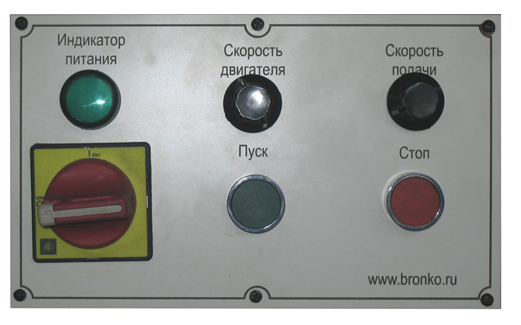

Пульт управления

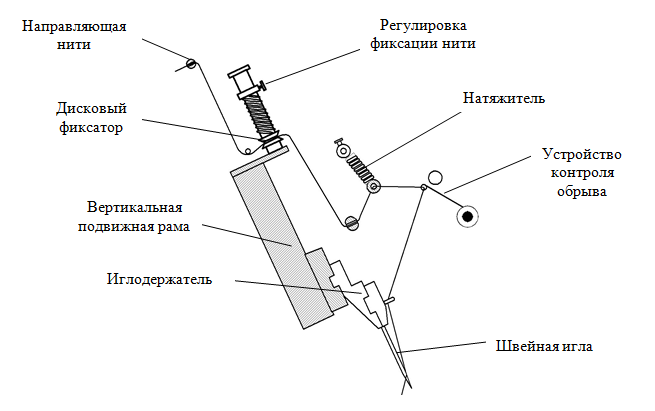

Схема заправки нити

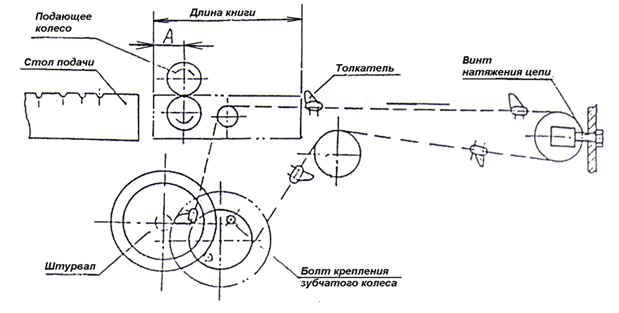

Настройка подачи цепи

Шаг подачи цепи 15.875 мм, имеется 5 пар толкателей. Цепь непрерывно передает блоки на стол подачи. Позиции книжных толкателей зависят от длины блока и требуют соответствующей настройки.

Для подстройки синхронности подачи блока и движения стола подачи следует снять 2 болта на зубчатом колесе, приводящем в движение цепь, освободить колесо, подобрать положение толкателей на цепи.

Настройка подачи блока на прошивку

Винт слева от главной направляющей используется, чтобы корректировать расстояние между верхними и нижними направляющими, которые настраивают под толщину блока. После корректировки винт должен быть затянут, следите, чтобы вибрация не ослабляла винт, иначе не избежать повреждения блоков.

Настройка положения отверстий

Шилья должны выйти в сгибе книги между передней и задней пластинами. Убедитесь, что отверстия находятся в середине сгиба. В противном случае корректируйте позицию пластины – для этого ослабьте винты с обеих сторон, переместите пластину, затем зафиксируйте.

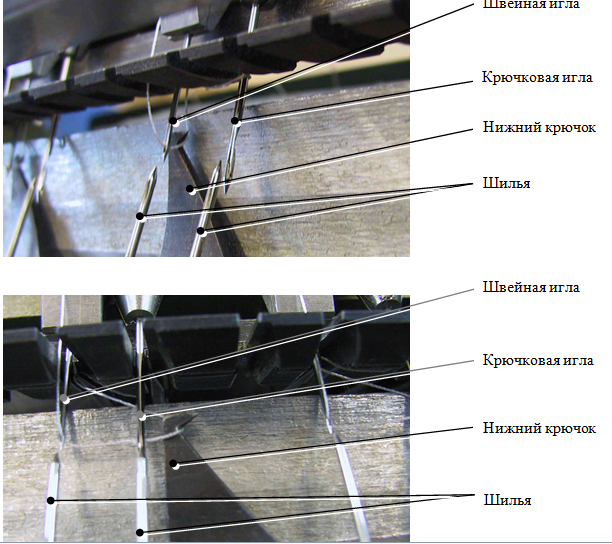

Настройка положения игл и крючков

Иглы и крючки должны войти в перфорированные отверстия.

Настройка крючка для нитей

Нить после иглы должна зацепиться нижним крючком, затем пройти через «ушко» крючка, формирующего петлю. Для свободного и беспрепятственного прохождения нижнего крючка вокруг иглы должно быть достаточно свободного расстояния. Игла может быть сломана, если нижний крючок встретится при своём движении с иглой. Корректируя положение планки с нижними крючками, ослабьте фиксирующий винт, переместите планку в нужную позицию, затем зафиксируйте винт.

Настройка сцепления

Электромагнитное сцепление из элементов DLD6-40, ZDZ5-40/A используется в системе привода этой ниткошвейной машины. Двигатель приводит в движение все основные части ниткошвейной машины.

Рабочее расстояние δ между дисками выставлено и отрегулировано на заводе. Корректировки не требует.

Качество шитья

Качество швов главным образом зависит от правильности взаимного расположения каждых иглы, крючка и зацепа относительно стола прошивания. Перед поставкой ниткошвейная машина соответствующим образом настроена.

Рабочий цикл

1.     Заправьте нить в используемые при шитье иглы, как показано на схеме.

2.     Настройте подачу (положение толкателей), чтобы ниткошвейная машина могла работать в цикле.

3.     Уложите книгу на подачу, проследите, чтобы края листов были выровнены. Ниткошвейная машина готова к сшиванию книги.

Рабочий процесс состоит из следующих операций:

1.     Подача книги толкателями

2.     Подача до точки сшивания на столе

3.     Фиксация стержнями

4.     Выполнение отверстий под иглы и крючки

5.     Выполнение стежка

6.     Прижим планками сшитого блока

Выполнение всех операций происходит до получения сшитого блока из требуемого количества книжных заготовок. Последний стежок выполняется без подачи книги, при этом происходит зацепление нити обрезным устройством.



ОБСЛУЖИВАНИЕ И УХОД НИТКОШВЕЙНОЙ МАШИНЫ

1.     Машину должен обслуживать квалифицированный специалист.

2.     Данная модель ниткошвейной машины может работать в непрерывном режиме, оператору не нужно останавливать машину, чтобы собрать готовые книги.

3.     Во время подготовки тетрадей и других коротких перерывах в работе можно оставить машину работать в холостом режиме.

4.     Во время настройки машину необходимо отключить от источника питания.

5.     В ниткошвейной машине установлена центральная смазочная система, перед каждой сменой производите 10-12 качков ручкой системы смазки, чтобы подать масло в смазочную систему. Последующие качки будут производить непосредственную смазку. Следите за уровнем масла в системе, при обнаружении недостатка масла добавляйте его до необходимого уровня. Для частей, которые не смазываются центральной смазочной системой, используйте ручную пресс-масленку. Масло должно регулярно добавляться (его не должно быть слишком много) в редуктор. При хорошей смазке ниткошвейная машина сможет работать в течение долгого времени.

6.     Ниткошвейная машина работает с бумагой и нитками, в процессе работы обязательно возникают различные остатки, обрезки и прочее. Машину следует содержать в чистоте.

7.     Перед началом каждой смены или после регулировки ниткошвейной машины проверьте исправность всех механизмов, подтяните все винты, совершите 1~3 цикла вращением вручную штурвала; если все в порядке, приступайте к работе.

8.     По прошествии четырех лет, следует проверить полностью всю машину, заменить изношенные части; прочистить смазочную систему, заменить в ней всё масло.

9.     Нанесите консервационный состав, если ниткошвейная машина не будет использоваться продолжительное время.
