Инструкция на оборудование Модуль для проклейки углов LY-40

МОДУЛЬ ДЛЯ ПРОКЛЕЙКИ УГЛОВ LY-40

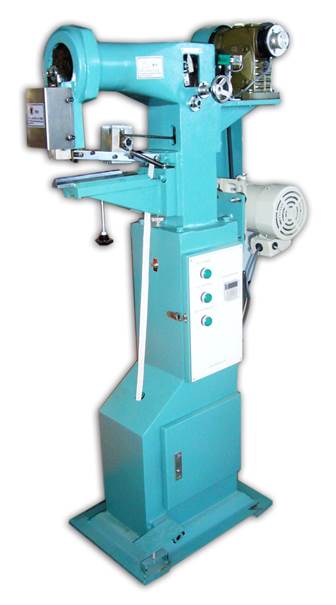

Описание: C:\Documents and Settings\O.Nykanorov\Мои документы\Инструкции\Другие\LY-40\frontpage.jpg



РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЯ ДЛЯ ПРОКЛЕЙКИ УГЛОВ

Минимальный размер коробки, мм

40 х 40 х 10

Производительность, шт/мин

20~40

Питание

220В/50Гц

Мощность, Вт

380

Габариты, мм

800 х 500 х 1400

Вес, кг

200

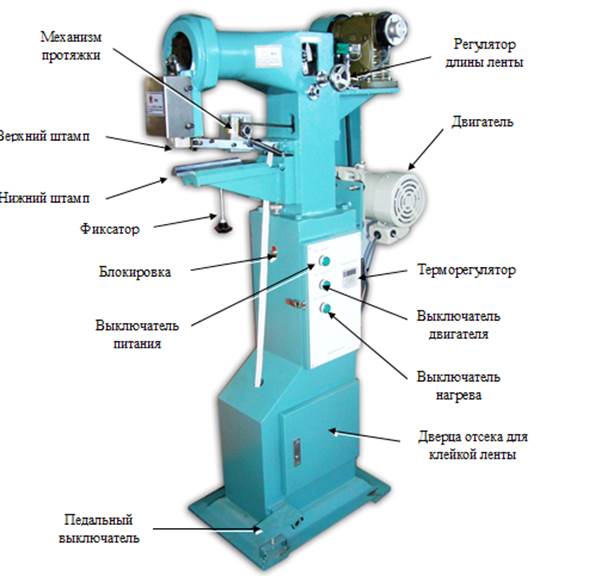

ОСНОВНЫЕ ЧАСТИ МОДУЛЯ ДЛЯ ПРОКЛЕЙКИ УГЛОВ



ПОРЯДОК РАБОТЫ МОДУЛЯ ДЛЯ ПРОКЛЕЙКИ УГЛОВ

1.     Установите оборудование на ровную, горизонтальную поверхность и подключите к заземленному источнику питания 220В/50Гц.

2.     Заправьте в модуль для проклейки углов клейкую ленту.

3.     Включите питание.

4.     При помощи терморегулятора установите температуру 160оС ~ 180 оС и включите нагрев.

5.     Включите двигатель.

6.     Отрегулируйте длину клейкой ленты и положение нижнего штампа.

7.     Когда температура достигнет установленного значения, поместите угол коробки на нижний штамп и нажмите педальный выключатель.

8.     Проклеив один угол, поверните коробку и продолжайте операцию с другими углами коробки.

9.     По окончании работы отключите питание.

Внимание: Во избежание получения травм следите за тем, чтобы пальцы рук не попали в пространство между верхним и нижним штампом.



СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ МОДУЛЯ ДЛЯ ПРОКЛЕЙКИ УГЛОВ

Неисправность

Причина

Способ устранения

Клейкая лента застревает.

Перекошен канал подачи ленты.

Загрязнен канал подачи ленты или резак.

Отрегулируйте положение канала.

Очистите канал подачи ленты и резак.

Слабая проклейка.

Низкая температура.

Большой зазор между верхним и нижним штампом.

Увеличьте температуру.

Отрегулируйте зазор между штампами.

Температура не достигает заданного значения.

Неисправен нагревательный элемент.

Неисправен терморегулятор.

Замените нагревательный элемент.

Замените терморегулятор.

Клейкая лента отрезается неравномерно.

Плохо затянут фиксатор.

Не отрегулирован механизм подачи.

Затяните фиксатор.

Отрегулируйте механизм подачи.

Не работает двигатель.

Неисправна проводка.

Подгорели щетки.

Обрыв обмотки.

Проверьте проводку.

Замените щетки.

Замените двигатель.
