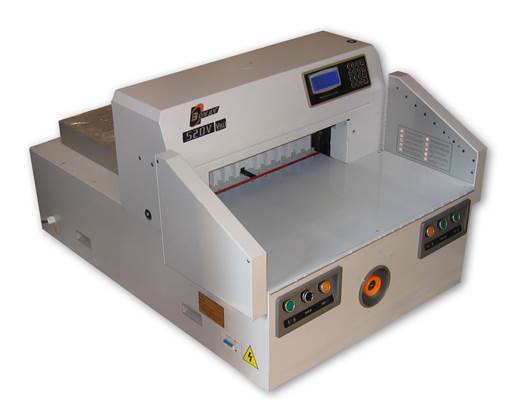

Бумагорезательная машина

BW-520V



Руководство по эксплуатации

Введение

Спасибо за выбор резака серии BW-520. Наша компания предлагает вам лучшие продукты и прекрасное обслуживание.

BW-520H является новой разработкой на основе предыдущих продуктов. Конструкция отвечает стандартам CE. Управление бумагорезательной машиной производится микрокомпьютером, прижим бумаги и движение затла обеспечиваются отдельными двигателями и происходят автоматически. Блокирующий работу световой барьер и управление обрезкой двумя руками делает управление более безопасным. Может применяться в маленьких и средних печатных, фотокопировальных предприятиях, офисах для обрезки бумаги, книг, картин, документов, файлов и других неметаллических материалов. Надежность и безопасность, высокое качество по низкой цене делает машину идеальным продуктом для резки.

Предупреждения бумагорезательной машины

Безопасность бумагорезательной машины и персонала очень важна. Внимательно прочтите инструкцию и обратите внимание на предупреждающие знаки (наклеенные на машине).

Чтобы избежать несчастных случаев и травм, бумагорезательной машиной должны управлять специалисты (дети и необученные люди не допускаются к управлению данной бумагорезательной машиной).

Бумагорезательная машина должна быть установлена на устойчивой, сухой ровной поверхности.

Будьте осторожны: лезвие ножа очень острое.

После каждых 2000 резов лезвие обычно требует заточки.

Скрепки и другие материалы могут повредить лезвие!

Не режьте твердые, а также хрупкие и расщепляющиеся материалы.

Электробезопасность бумагорезательной машины

Розетка должна находиться рядом с бумагорезательной машиной, а силовой кабель не должен быть излишне длинным.

Питание бумагорезательной машины должно строго соответствовать требованиям, указанным на бумагорезательной машине. Разъем розетки должен соответствовать вилке.

Повышенное или пониженное напряжение может привести к неправильной работе бумагорезательной машины.

Убедитесь, что используется розетка с заземлением.

Не забывайте отключать питание и вынимать вилку из розетки перед чисткой и (или) техническим обслуживанием бумагорезательной машины.

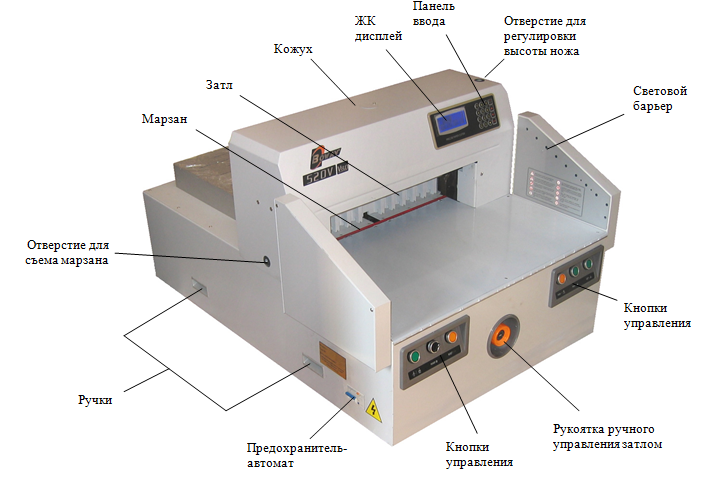

Основные компоненты бумагорезательной машины

Технические параметры бумагорезательной машины

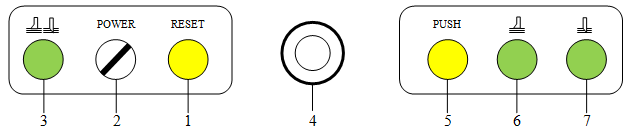

Панель управления бумагорезательной машины



Назначение элементов бумагорезательной машины

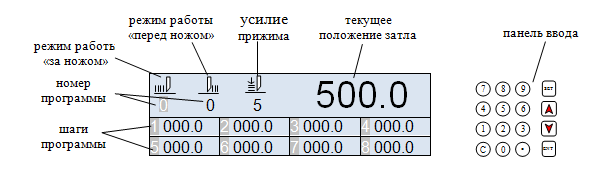

ЖК дисплей и панель ввода бумагорезательной машины

Для изменения усилия прижима с помощью кнопки SET выберите позицию «усилие прижима» и с помощью кнопок ▲и▼ измените значение усилия на требуемое.

Для работы в ручном режиме с помощью кнопки SET выберите режим работы «за ножом» и с помощью кнопок ▲и▼ выберите программу 0. На числовой панели введите требуемый размер и нажмите кнопку ENTER. Затл автоматически переместится в заданную позицию.

Программы в режиме «за ножом» бумагорезательной машины

Для задания программы в режиме «за ножом» с помощью кнопки SET выберите режим работы «за ножом» и с помощью кнопок ▲и▼ выберите программу от 1 до 9. Нажмите Enter. Первый шаг программы на дисплее начнет мигать, с помощь числовой панели введите значение первого шага и нажмите ▼ для перехода к следующему шагу. Задайте таким образом все требуемые шаги. Если по завершении ввода данных нажать Enter, программа начнет выполняться.

Пример: Требуется предварительно подрезанный лист размером 300 порезать на полоски размером 4 и 96 мм, три раза. В программе необходимо задать размеры 296; 200; 194; 100; 96.

Дисплей должен выглядеть следующим образом.

Для выполнения программы в режиме «за ножом» с помощью кнопки SET выберите режим работы «за ножом» и с помощью кнопок ▲и▼ выберите требуемую программу от 1 до 9. Нажмите Enter два раза, затл переместится в положение первого шага. Одновременно нажмите две кнопки реза, чтобы отрезать бумагу. Затл переместится в положение следующего шага. После выполнения всех шагов, затл переместится в начало программы.

Для выполнения программы с определенного шага, необходимо после выбора номера программы и первого нажатия кнопки Enter с помощью кнопок ▲и▼ выбрать требуемый шаг и нажать Enter второй раз. Программа начнется с выбранного шага. Следующий цикл начнется с первого шага.

Программы в режиме «перед ножом» бумагорезательной машины

Для задания программы в режиме «перед ножом» с помощью кнопки SET выберите режим работы «перед ножом» и с помощью кнопок ▲и▼ выберите программу от 1 до 6. Нажмите Enter. Первый шаг программы на дисплее начнет мигать, с помощь числовой панели введите значение первого шага и нажмите ▼ для перехода к следующему шагу. Задайте таким образом все требуемые шаги. Если по завершении ввода данных нажать Enter, программа начнет выполняться. После каждого реза затл будет автоматически перемещаться на величину, заданную в соответствующем шаге программы.

При создании программ в режиме «перед ножом» учитывайте, что вводимые размеры, это величина перемещения затла, а не расстояние между ножом и затлом.

Пример: Требуется предварительно подрезанный лист размером 300 порезать на полоски размером 4 и 96 мм, три раза. Предварительно в ручном режиме необходимо задать размер 296 (этот рез даст первую полоску 4мм). В программе необходимо задать размеры 96; 4; 94; 4. Последняя полоска 96 мм останется за ножом. Учтите при создании программы, что после последнего реза затл вернется на предварительно заданную в ручном режиме позицию.

Дисплей должен выглядеть следующим образом.

Программа номер 6 в режиме работы «перед ножом» позволяет резать одинаковые полосы, до тех пор, пока положение затла не достигнет минимального. Это позволяет создавать более компактные программы и выполнять работу более чем с 8 резами.

Пример: Требуется предварительно подрезанный лист размером 300 порезать на полоски размером 4 и 96 мм, три раза. Предварительно в ручном режиме необходимо задать размер 296 (этот рез даст первую полоску 4мм). В программе необходимо задать размеры 96; 4. Они будут повторяться пока положение затла не достигнет минимального. Последняя полоска 96 мм останется за ножом. Учтите при создании программы, что после последнего реза затл вернется на предварительно заданную в ручном режиме позицию.

Дисплей должен выглядеть следующим образом.

Важно! Для выполнения программы в режиме «перед ножом» предварительно в ручном режиме задайте исходный размер. После завершения программы затл будет возвращаться в это положение.

С помощью кнопки SET выберите режим работы «перед ножом» и с помощью кнопок ▲и▼ выберите требуемую программу от 1 до 6. Нажмите Enter два раза, машина ожидает выполнение первого реза. Одновременно нажмите две кнопки реза, чтобы отрезать бумагу. Затл переместится на величину, заданную в текущем шаге. После выполнения всех шагов или достижения минимального допустимого размера, затл переместится на предварительно заданный исходный размер.

Порядок работы бумагорезательной машины

1. Подключите электропитание. Включите выключатель POWER.

2. Дождитесь сообщения «Welcome» на дисплее и нажмите кнопку RESET. 3. Установите затл в требуемую позицию при помощи автоматического или ручного управления затлом.

4. Загрузите бумагу и подбейте ее до упора влево и назад до затла.

5. Одновременно нажмите и удерживайте две кнопки реза. Прижим и резка бумаги произойдут автоматически. После чего прижим и нож остановятся в верхнем положении.

6. Извлеките разрезанную бумагу.

При необходимости можно сначала одновременно нажать две кнопки прижима – прижим опустится автоматически и останется в зажатом положении. После чего можно нажать одновременно две кнопки реза. Произойдет резка бумаги, а затем прижим и нож поднимутся и остановятся в верхнем положении.

Если в процессе прижима или резки отпустить одну из кнопок или если сработает световой барьер, машина остановится. Для приведения ее в исходное положение нажмите кнопку RESET.

Настройка затла бумагорезательной машины

В случае необходимости Вы можете отрегулировать положение затла.

Для этого ослабьте фиксирующие болты 1.

Вертикальное положение затла (наклон) регулируется при помощи болтов 2.

Параллельность ножу регулируется при помощи болтов 3.

После регулировки затяните фиксирующие болты 1.

Замена марзана бумагорезательной машины

Марзан можно использовать с четырех сторон, каждую сторону в двух положениях. Менять положение марзана следует, когда его износ ощутимо негативно сказывается на качестве реза бумаги.

Для извлечения марзана вставьте отвертку в специальное отверстие в кожухе в левой части бумагорезательной машины, подденьте марзан и выдавите его вверх. Затем вручную извлеките весь марзан.

Настройка ножа бумагорезательной машины

Настройка глубины реза производится при помощи шестигранного ключа #8, через отверстие в кожухе (Рис.3). Поворачивайте ключ по часовой стрелке для опускания ножа, против часовой для поднятия.



Рис. 3                                              Рис. 4

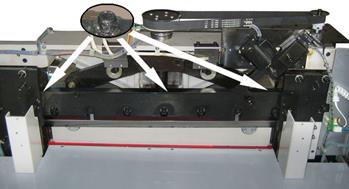

Для настройки баланса правой и левой стороны ножа необходимо отрегулировать три винта на раме ножедержателя (Рис.4). Для этого опустите нож в среднее положение (отпустите кнопки реза пока нож не дошел до низа) и отключите питание бумагорезательной машины. Снимите кожух, ослабьте семь винтов, держащих нож. При помощи шестигранного ключа  #3 отрегулируйте три винта, в которые упирается нож. После регулировки затяните семь винтов, держащих нож, и поставьте на место кожух. Включите питание и нажмите кнопку RESET.

Обратите внимание на износ марзана. Обычно при настройке глубины реза и баланса ножа требуется также сменить марзан (повернуть другой стороной).

Смена ножа бумагорезательной машины

Обычно лезвие ножа требует заточки не более чем через 2000 резов.

После заточки, установки и настройки ножа можно продолжить работу.



Рис. 5               Рис. 6

Для снятия ножа сперва опустите нож в среднее положение (отпустите кнопки реза пока нож не дошел до низа) и выкрутите винт 7 (Рис.5). Затем нажмите кнопку RESET чтобы вернуть нож в верхнее положение. Отключите питание бумагорезательной машины. Снимите защитный кожух. Открутите винты 1, 2, 3, 5 и 6. Вместо винтов 2 и 6 вкрутите специальные ручки (Рис. 6). Открутите винт 4 и за ручки извлеките нож. Установка ножа производится в обратном порядке.

После установки заточенного ножа аккуратно настройте глубину реза и баланс сторон.

Внимание! При установке нового ножа обязательно максимально поднимите положение ножа с помощью регулировку глубины реза (Рис. 3) и трех винтов регулировки баланса сторон (Рис. 4). После этого постепенно опускайте положение ножа до касания с марзаном.

Смазка бумагорезательной машины

Раз в месяц необходимо проводить чистку и смазку бумагорезательной машины.

Для этого необходимо снять защитный кожух, переднюю столешницу и одну заднюю столешницу. Смазывайте консистентной смазкой направляющие ножа, винтовой привод прижима и винтовой привод затла.

Раз в год требуется замена масла в редукторе привода ножа.

Сборка тумбы-подставки бумагорезательной машины

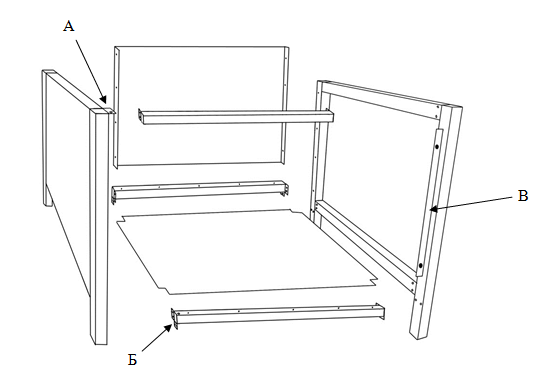

Соедините две боковины при помощи трех перекладин. Обратите внимание на положение отверстий для установки дверцы (А и Б), они должны быть с одной стороны. С той же стороны должен быть упор для дверцы (В).

Установите полку. Установите заднюю стенку.

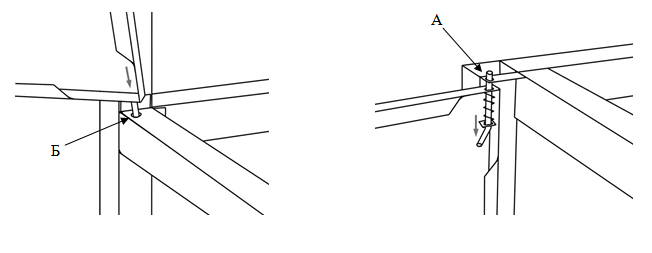

Вставьте дверцу в нижнее отверстие (Б), оттяните пружинный шпингалет и вставьте дверцу в отверстие (А).
