Инструкция на оборудование Ламинатор YFML-500

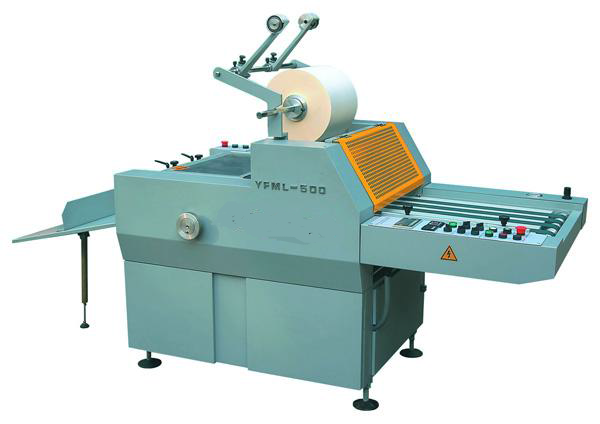

Ламинатор YFML-500

Руководство пользователя



Содержание

1. Назначение .................................................................................................................................................... 3

2. Основные технические характеристики ................................................................................................. 3

3. Состав и принцип работы .......................................................................................................................... 3

4. Настройка и порядок работы. ................................................................................................................... 5

5. Технический уход. ....................................................................................................................................... 7

6. Типичные неисправности и способы их устранения. .......................................................................... 8

7. Принципиальная электрическая схема ................................................................................................... 9

8. Список электрических деталей ............................................................................................................... 12

1. Назначение ламинатора

Ламинаторы серии YFML предназначены для скоростного одностороннего высококачественного ламинирования листовых и рулонных материалов с автообрезом (отрывом) и возможностью боковой под-

резки.YFML – модели с гидравлической системой давления, оборудованные увеличенным нагревательным валом. Они создают высокое и равномерное давление, обеспечивают высокую скорость ламинирования. Скорость ламинирования и температура нагревания пленки автоматически регулируются. Покрытие материала осуществляется ламинационными пленками типа PET и PP толщиной 25-30 мкм. После ламинирования обработанный материал становится гладким и водостойким, цвета приобретают

особую яркость и насыщенность. Поэтому данные ламинаторы широко применяются для производстваобложек книг, настенных плакатов, карт и упаковочной бумаги.

2. Основные технические характеристики ламинатора

Технические характеристики YFML-500

Макс. формат материала, мм 500х700

Минимальная ширина бумаги, мм 300

Допустимая плотность бумаги, г/м2 125-500

Макс. скорость ламинирования, м/мин 20

Температура ламинирования, °С 60~120

Напряжение питания, В 380/3 фазы

Общая мощность, кВт 7,0

Мощность электронагрева, кВт 4,0

Уровень шума при работе, дБ ≤70

Вес, кг 300

Габариты, мм 1800х1100х1250

3. Состав и принцип работы ламинатора

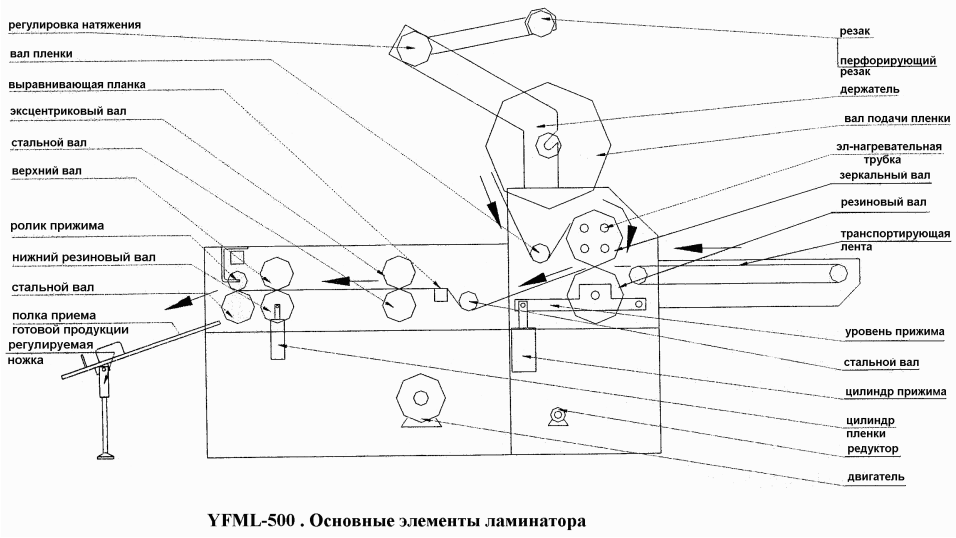

Ламинаторы серии YFML состоят из модулей ламинации и разделения (рис. 1). Модуль ламинации включает в себя устройство продольной и перфорационной резки пленки, устройство подачи бумаги, систему нагрева пленки и гидравлическую систему. Модуль разделения включает в себя устройство, предохраняющее ламинированную бумагу от сворачивания и сгибания, разделительное устройство и устройство приема ламинированной бумаги.

При одностороннем ламинировании принцип действия аппарата заключается в том, что предварительно нагретая пленка и бумага, на которую она наносится, подвергаются сухой прессовке. В результате клеящий слой пленки расплавляется и склеивается с бумагой. После этого ламинированная бумага поступает на разделение. Отрыв листов бумаги происходит за счет того, что отрывающие и прижимные валы имеют разные скорости вращения, а перфорация разделения располагается при этом в зоне, между этими валами. Разделенные листы бумаги размещаются на приемном столе.

2. Основные технические характеристики ламинатора

3. Состав и принцип работы ламинатора

Ламинаторы серии YFML состоят из модулей ламинации и разделения (рис. 1). Модуль ламинации включает в себя устройство продольной и перфорационной резки пленки, устройство подачи бумаги, систему нагрева пленки и гидравлическую систему.

Модуль разделения включает в себя устройство, предохраняющее ламинированную бумагу от сворачивания и сгибания, разделительное устройство и устройство приема ламинированной бумаги. При одностороннем ламинировании принцип действия аппарата заключается в том, что предварительно нагретая пленка и бумага, на которую она наносится, подвергаются сухой прессовке. В результате клеящий слой пленки расплавляется и склеивается с бумагой. После этого ламинированная бума-

га поступает на разделение. Отрыв листов бумаги происходит за счет того, что отрывающие и прижимные валы имеют разные скорости вращения, а перфорация разделения располагается при этом в зоне, между этими валами. Разделенные листы бумаги размещаются на приемном столе.

4. Настройка и порядок работы ламинатора

4.1. После вскрытия упаковки необходимо проверить на целостность и комплектность все составные части  ламинатора.

4.2. Разместите аппарат на ровной поверхности. Подсоедините стол подачи и стол приема бумаги со- ответственно к модулю ламинации и модулю разделения.

4.3.  ламинатора данной серии оборудованы автоматической системой смазки. Предварительно отфильтровав масло, залейте его в емкость для масла. Используйте в летнее время машинное масло марки № 46, а в зимнее – марки № 23.

4.4. Подсоедините  ламинатор к электропитанию. Убедитесь в том, что станок должным образом заземлен.

4.5. Установка и настройка положения пленки.

а) Снимите два шпинделя, вставьте их в валики для пленки (рис. 2).

б) В зависимости от ширины пленки установите позиционирующее кольцо слева от оси, позиционирующий кожух закрепите на левом конце оси. Наденьте фрикционную пластинку и наденьте пленку на ось.

в) Наденьте вторую фрикционную пластинку и шайбу, затем наденьте позиционирующее регулировочное

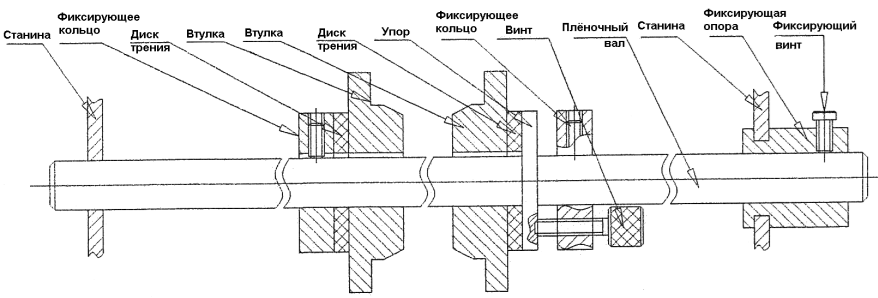

Рис. 2. Схема установки бобины с плѐнкой

в) Наденьте вторую фрикционную пластинку и шайбу, затем наденьте позиционирующее регулировочное кольцо (регулирующий винт затолкните в кольцо) таким образом, чтобы оно вплотную примыкало к шайбе. Закрутите верхний затяжной винт, затем установите регулировочный винт над шайбой. Чем сильнее затянуть винт, тем больше будет натяжение пленки.

г) Разместите ось и пленку на установочной конструкции. Взаимное расположение всех деталей на оси должно соответствовать рис. 2.

4.6. Установка и настройка положения ножей.

а) В данном аппарате в качестве разрезающего ножа используется нож с круглым лезвием. Он предварительно устанавливается на подставке для ножа. Подставка для ножа надевается на ось подставки для ножа и закрепляется болтом над пленкой. С двух сторон используются позиционирующие кольца, которые закрепляют подставку для ножа (правее или левее).

б) Поддерживая рукой подставку для ножа, потяните за болт на подставке, осторожно опустите подставку. Нож должен давить на пленку.

в) Отрегулируйте положение подставки для ножа в соответствии с длиной пленки, которую надо отрезать. Затем еще раз заверните позиционирующее кольцо. Используйте липкость ленты для того, чтобы отрезанную неиспользуемую пленку. В ходе работы  ламинатора пленка будет отрезаться, отрезанная пленка будет оставаться на бобине.

г) В случае, если нет необходимости в разрезании пленки, то поднимите подставку для ножа, нож автоматически закрепится на подставке и не будет вращаться.

д) Установка и настройка перфорирующего ножа аналогична установке и настройке разрезающего ножа. Отступ до пленки должен составлять 1-3 мм.

4.7. Настройка и эксплуатация гидравлической системы.

а) Принцип работы гидравлической системы заключается в следующем: мотор приводит в действие маслонасос (помпу), помпа всасывает масло из емкости для масла, распределяет его при помощи маслопроводов (масляных трубок) и запорной арматуры (клапанов и вентилей) по гидравлической системе, создавая в ней давление, и подает масло на маслоцилиндры.

б) Для создания нужного давления в гидравлической системе включите помпу и регулирующим клапаном настройте необходимое давление, ориентируясь на показания манометра.

в) Максимальное давление, на которое рассчитана работа гидравлической системы, составляет 21 МПа.

г) Рабочая температура масла должна находиться в пределах 15-55 ˚C.

д) Перед применением масло необходимо фильтровать. Не открывайте без необходимости емкость для масла.

е) Каждые 6 месяцев необходимо осуществлять замену масла в гидравлической системе, при замене масла необходимо чистить емкость для

масла.

ѐ) При отключении электроэнергии необходимо произвести сброс давления в гидравлической системе вручную. Для этого необходимо открыть боковую дверцу аппарата и открыть сбросной вентиль.

ж) Уровень масла в емкости не должен превышать 3/5 шкалы.

4.8. Настройка модуля разделения.

а) Расстояние между прижимающими и отрывающими валиками должно превышать длину формата ламинированной бумаги.

б) Положение прижимающих валиков должно быть настроено. Обычно настройка производится на заводе-изготовителе. Если валики прижимают бумагу неравномерно, то ламинированный лист будет перекошен при разделении.

в) Не меняйте положение расправляющего ролика. Это может привести к скручиванию или сгибанию бумаги.

4.9. Запуск  ламинатора.

а) Включите электропитание. Загорится индикатор электропитания.

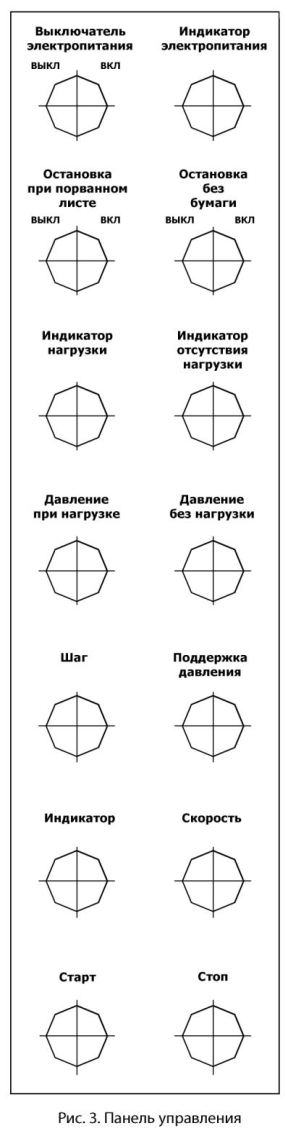

б) Проверьте положение переключателей «Остановка без бумаги» и «Остановка при порванном листе» были включены. Если они выключены, то включите их.

в) Нажмите кнопку «Старт». Задайте температуру в пределах 80-100˚C. Температура должна подбираться опытным путем.

г) Направьте пленку, когда температура достигнет установленного значения.

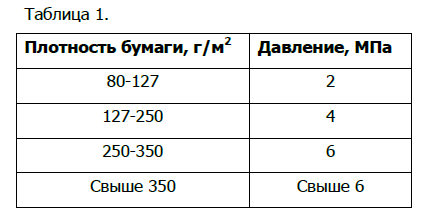

д) Направьте бумагу между нагревающим валиком и пресс-валом. Нажмите кнопку «Давление при нагрузке». Гидравлическая система поднимет пресс-валл.   Обратите внимание на значение давление. Оно должно соответствовать толщине бумаги (см. табл. 1).

Станок оборудован системой задержки работы маслонасоса. При нажатии кнопки «Давление при нагрузке» маслонасос работает в обычном режиме, затем нажатием кнопки «Поддержка давления» его можно перевести в режим поддержки давления. Система задержки позволяет задать время задержки работы помпы. Обычно при увеличении давления увеличивают и время задержки работы маслонасоса.

е) Проверьте направление вращения мотора маслонасоса, вращение должно быть по часовой стрелке.

ж) Нажмите на кнопку «Шаг». Направьте ламинированный лист между прижимающими валиками. Затем поднимите передающий ролик на тот же уровень. Настройте положение прижимающих валиков таким образом, чтобы они прижимали ламинированный лист.

з) Настройте положение наклонного валика.

и) Установите расстояние между прижимающими и отрывающими валиками.

к) Опустите прижимающую планку на край бумаги.

л) Проверните отрывающие валики, заламинированная бумага будет автоматически разделяться.

м) Настройте положение стола приема бумаги.

5. Технический уход за ламинатором

5.1. В гидравлической системе используйте только предварительно отфильтрованное от механических примесей масло.

5.2. Регулярно осматривайте  ламинатор, не регулируйте и не ремонтируйте самостоятельно запорную арматуру гидравлической системы, периодически проверяйте работу манометра.

5.3. Регулярно (каждые полмесяца) смазывайте элементы силового привода: подшипники, систему передач, цепные блоки.
