Инструкция на оборудование Ламинатор рулонный YDFM-720A, 920A, 1200A



Рулонный Ламинатор

YDFM-720A YDFM-920A YDFM-1200A



 Руководство пользователя

1.

Назначение

2.

Основные технические характеристики

3.

Состав и принцип работы

4.

Настройка и порядок работы

5.

Технический уход

6

Панель управления

7.

Типичные неисправности и способы их устранения

8.

Электрическая схема







Меры безопасности рулонного ламинатора

Необходимо тщательно изучить руководство пользователя, проверить все соединения и заземление. Машину нельзя начинать использовать, пока она соответствующим образом не проверена. Без загрузки рулонный ламинатор должна работать ровно и тихо. Во избежание телесных повреждений, в частности рук, не кладите руки на валы, во время чистки рулонного ламинатора. Во время работы рулонного ламинатора, а также после остановки, не прикасайтесь к валам, валы нагрева очень горячие. Запрещается работать в галстуках, шарфах, свисающей одежде и крашениях.

1. Назначение рулонного ламинатора

Ламинаторы серии YDFM предназначены для скоростного одностороннего высококачественного ламинирования листовых материалов.

YDFM-A - модели с гидравлической системой давления, оборудованные увеличенным нагревательным валом. Горячий ламинирующий вал заполнен маслом, что обеспечивает равномерный нагрев и стабильную температуру поверхности. Валы создают высокое и равномерное давление, обеспечивают высокую скорость ламинирования. Скорость ламинирования и температура нагревания пленки автоматически регулируются. Покрытие материала осуществляется ламинационными пленками типа PET и РР толщиной от 25мкм. При необходимости возможно ламинирование сверхтонкими пленками с использованием дугообразного ("бананового") вала. После ламинирования обработанный материал становится гладким и водостойким, цвета приобретают особую яркость и контрастность. Поэтому данные ламинаторы широко применяются для производства обложек книг, настенных плакатов, карт и упаковочной бумаги.

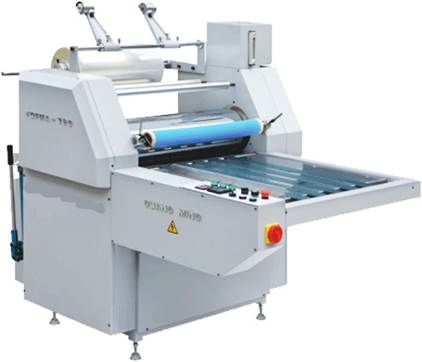

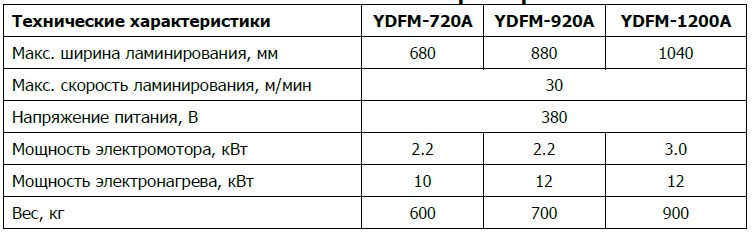

2. Основные технические характеристики рулонного ламинатора

ВНИМАНИЕ! Максимально допустимое давление масла 5 МПа. Превышение допустимого давления приводит к разрушению манжет гидроцилиндов.

3. Состав и принцип работы рулонного ламинатора

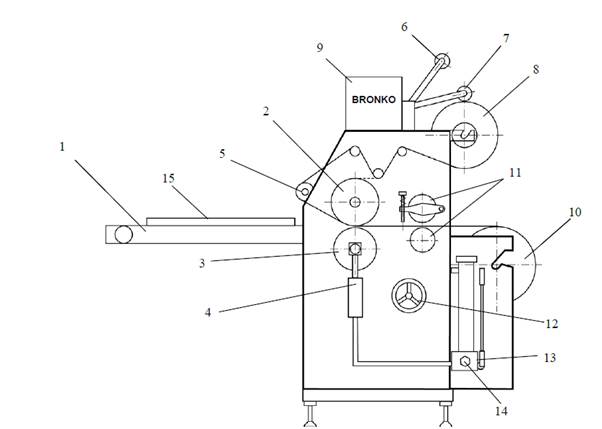

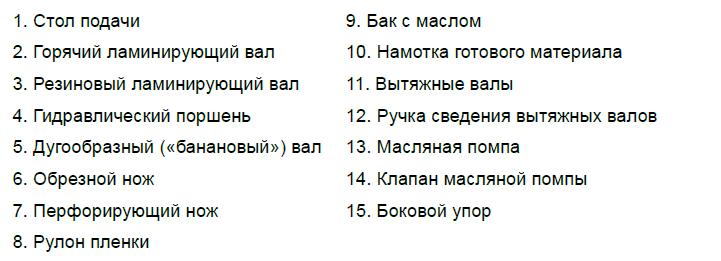

Данный аппарат состоит из основания, приводного механизма, передней пары валов (ламинирующих), задней пары валов (вытягивающих), валов направляющих пленку, механизма настройки давления, электрического оборудования и пр. При одностороннем ламинировании пленки на бумагу принцип действия аппарата состоит в том, что пленка и бумага, на которую она наносится, после нагревания до определенной температуры поступают в ламинирующие валы 2 и 4, где подвергаются прессовке, в результате которой, разогретый клеящий слой пленки растворяется и склеивается с бумагой, а после вторичной прессовки вытяжными валами 11 материал подается на выход. При необходимости изделие наматывается в рулоны на ось 10. (см. рис.1)

Нагрев пленки обеспечивается металлическим нагревочным ламинирующим валом. Внутри вала установлены U-образные ТЭНы и залито минеральное теплопередающее масло. Масло поступает из масляного бака с правой стороны рулонного ламинатора. На баке имеется индикатор для контроля уровня масла. На левой части нагревочного вала установлен датчик температуры, передающий данные о температуре поверхности вала на электронный блок контроля температуры, который управляет ТЭНами для поддержания заданной температуры.

4. Настройка и порядок работы рулонного ламинатора

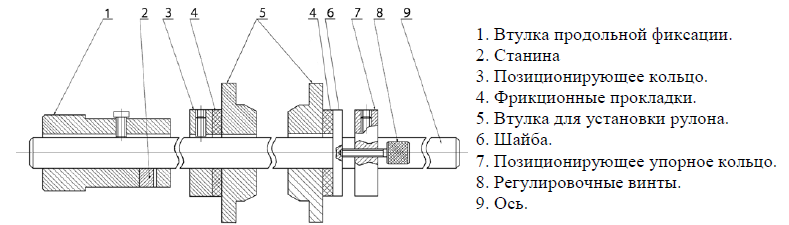

4.1 После вскрытия упаковки необходимо проверить на целостность и комплектность все составные части рулонного ламинатора. 4.2 Разместите аппарат на ровной поверхности. 4.3 Подсоедините машину к электропитанию. Убедитесь в том, что станок должным образом заземлен. 4.4 Установка рулона и настройка положения пленки (рис. 2).

а) Две втулки установки рулона (5), вставьте во втулку рулона с пленкой. б) Втулку продольной фиксации (1) закрепите на левом конце оси (9). В зависимости от ширины пленки закрепите позиционирующее кольцо (3) и одну фрикционную прокладку (4) в левой части оси. в) Проденьте ось (9) через втулки (5) и рулон с пленкой. г) Наденьте вторую фрикционную прокладку (4) и шайбу (6), затем наденьте позиционирующее упорное кольцо (7), при этом регулирующие винты (8) должны попасть в пазы на шайбе (6). д) Закрепите позиционирующее упорное кольцо (7) и при помощи регулирующих винтов (8) отрегулируйте давление на фрикционные прокладки (4) для натяжения пленки. е) Установите ось (9) вместе с рулоном пленка на станине (2). Взаимное расположение всех деталей на оси должно соответствовать рис. 2. ж) При необходимости отрегулируйте положение оси (9) во втулке (1), чтобы пленка проходила по возможности по середине валов.

4.5. Установка и настройка положения ножей.

а) В данном аппарате в качестве отрезного ножа используется нож с круглым лезвием. Он предварительно устанавливается на кронштейне. Кронштейн надевается на ось и фиксируется над пленкой подпружиненным болтом. С двух сторон используются позиционирующие кольца, которые закрепляют кронштейн с двух сторон. б) Поддерживая рукой кронштейн, потяните за подпружиненный болт и осторожно опустите кронштейн. Нож должен давить на пленку.

в) Отрегулируйте положение кронштейна в соответствии с шириной пленки, которую надо отрезать и зафиксируйте позиционирующие кольца. Используйте липкую ленту, чтобы зафиксировать отрезанную неиспользуемую пленку. В ходе работы рулонного ламинатора пленка будет отрезаться, отрезанная пленка будет оставаться на бобине. г) В случае если нет необходимости в разрезании пленки, поднимите кронштейн с ножом до щелчка подпружиненного болта, кронштейн закрепится на оси, и нож не будет касаться пленки. д) Установка и настройка перфорирующего ножа аналогична установке и настройке отрезного ножа. Перфорация пленки должна происходить в пределах 1-3 мм от края пленки. е) Заправьте пленку в соответствии с рис.1 (схема для пленки, намотанной клеевым слоем внутрь). Для заправки пленки между ламинирующими валами используйте приладочную бумагу. В случае если ламинированный материал будет наматываться в рулон, установите на ось (9)(рис.1) втулку и закрепите конец пленки на втулке при помощи скотча. 4.6. Запуск аппарата.

После подключения питания загорается индикатор ПИТАНИЕ (рис.3). Нажмите кнопку ПУСК , загорится индикатор ОПЕРАЦИЯ, включится контроллер температуры и отобразится текущая температура. Включите переключатель НАГРЕВ, включится ТЕРМОРЕГУЛЯТОР и индикатор НАГРЕВ. Для установки требуемой температуры нажмите кнопку SET, после этого с помощью кнопок выбора установите требуемую температуру. Закройте клапан масляной помпы и при помощи рукоятки помпы накачайте давление в гидравлических поршнях до требуемого. ВНИМАНИЕ! Максимально допустимое давление масла 5 МПа. Превышение допустимого давления приводит к разрушению манжет гидроцилиндов. Поверните штурвал для сведения задних валов. Поместите приладочную бумагу на транспортный стол. Нажмите кнопку СТАРТ для включения двигателя. Постепенно добавляйте скорость до требуемой. Выкладывайте листы на транспортный стол один за другим без интервалов. Следите, чтобы между пленкой и нижним ламинирующим валом всегда была бумага. Для остановки рулонного ламинатора нажмите кнопку СТОП. ВНИМАНИЕ! Для снятия давления между валами откройте клапан масляной помпы и поверните штурвал сведения задних валов. ВНИМАНИЕ! Никогда не оставляйте выключенную машину под давлением и со сведенными задними валами, это приведет к деформации резиновых валов.

5. Технический уход рулонного ламинатора

1. В гидравлической системе используйте только предварительно отфильтрованное от механических примесей масло. 2. Регулярно осматривайте машину, не регулируйте и не ремонтируйте самостоятельно запорную арматуру гидравлической системы, периодически проверяйте работу манометра.

3. Регулярно (каждые полмесяца) смазывайте элементы силового привода: подшипники, систему передач, цепные блоки. 4. Все резиновые валики необходимо держать в чистоте. Грязь удаляйте тряпкой, смоченной спиртом или ацетоном. Не используйте для очистки твердые или острые предметы.

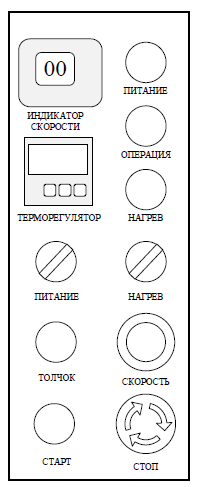

6. Панель управления рулонного ламинатора

ИНДИКАТОР СКОРОСТИ отображает скорость рулонного ламинатора в метрах в минуту.

ТЕРМОРЕГУЛЯТОР контролирует и отображает температуру ламинирующего вала.

Индикатор ПИТАНИЕ информирует о подключении электропитания.

Индикатор ОПЕРАЦИЯ информирует о включении двигателя.

Индикатор НАГРЕВ информирует о работе терморегулятора.

Переключатель ПИТАНИЕ выключает цепи управления.

Переключатель НАГРЕВ включает терморегулятор.

Кнопка ТОЛЧОК при удержании включает главный двигатель на небольшой скорости.

Кнопка СТАРТ включает главный двигатель.

Рукоятка СКОРОСТЬ регулирует скорость работы рулонного ламинатора.

Фиксирующаяся кнопка СТОП отключает главный двигатель.

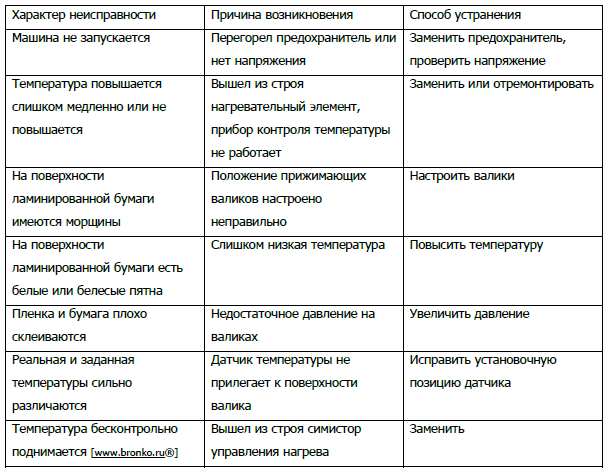

7. Типичные неисправности и способы их устранения рулонного ламинатора
