Инструкция на оборудование Ламинаторы YFML-720, 920



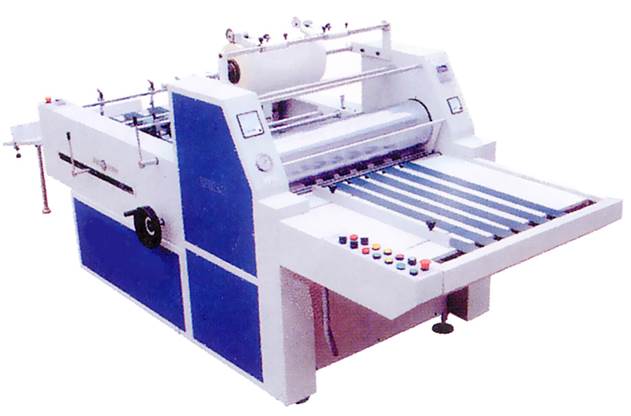

Ламинаторы YFML-720 YFML-920



 Руководство пользователя

1. Назначение ламинатора

Ламинаторы серии YFML предназначены для скоростного одностороннего высококачественного ламинирования листовых и рулонных материалов с автообрезом и возможностью боковой подрезки. YFML – модели с гидравлической системой давления, оборудованные увеличенным нагревательным валом. Они создают высокое и равномерное давление, обеспечивают высокую скорость ламинирования. Скорость ламинирования и температура нагревания пленки автоматически регулируются. Покрытие материала осуществляется ламинационными пленками типа PET и PP толщиной 25-30 мкм. После ламинирования обработанный материал становится гладким и водостойким, цвета приобретают особую яркость и контрастность. Поэтому данные ламинаторы широко применяются для производства обложек книг, настенных плакатов, карт и упаковочной бумаги.

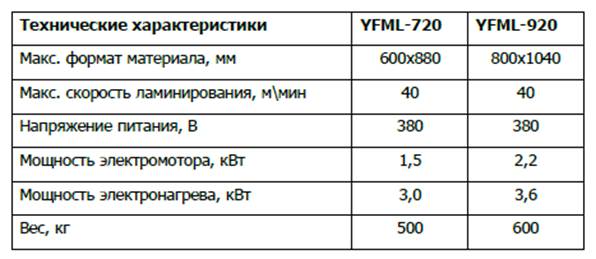

2. Основные технические характеристики ламинатора

3. Состав и принцип работы ламинатора

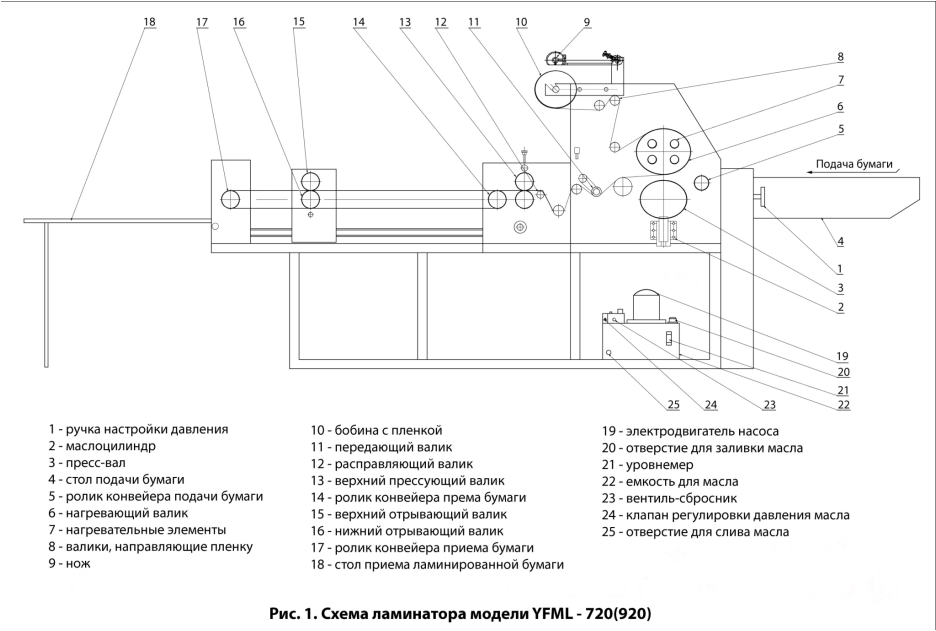

Ламинаторы серии YFML состоят из модулей ламинации и разделения (рис. 1).

Модуль ламинации включает в себя устройство продольной и перфорационной резки пленки, устрой-ство подачи бумаги, систему нагрева пленки и гидравлическую систему. Модуль разделения включает в себя устройство, предохраняющее ламинированную бумагу от сворачивания и сгибания, разделительное устройство и устройство приема ламинированной бумаги. При одностороннем ламинировании принцип действия аппарата заключается в том, что предварительно нагретая пленка и бумага, на которую она наносится, подвергаются сухой прессовке. В результате клеящий слой пленки расплавляется и склеивается с бумагой. После этого ламинированная бумага поступает на разделение. Отрыв листов готовой бумаги происходит за счет того, что отрывающие и прижимные валики имеют разные скорости вращения. Разделенные листы бумаги размещаются на приемном столе.

4. Настройка и порядок работы ламинатора

4.1. После вскрытия упаковки необходимо проверить на целостность и комплектность все составные части машины.

4.2. Разместите ламинатор на ровной поверхности. Подсоедините стол подачи и стол приема бумаги соответственно к модулю ламинации и модулю разделения.

4.3. Машины данной серии оборудованы автоматической системой смазки. Предварительно отфильтровав масло, залейте его в емкость для масла. Используйте в летнее время машинное масло марки № 46, а в зимнее – марки № 23.

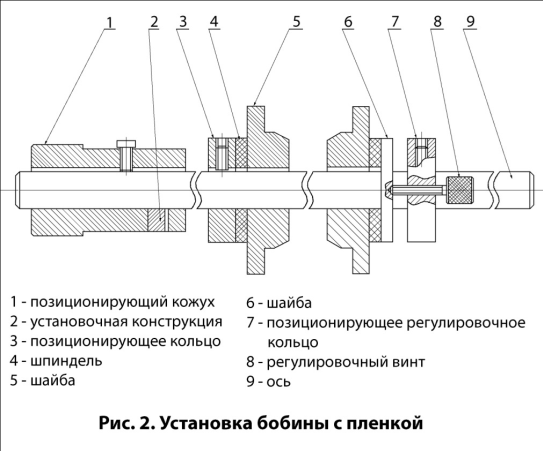

4.4. Подсоедините машину к электропитанию. Убедитесь в том, что станок должным образом заземлен. 4.5. Установка и настройка положения пленки. а) Снимите два шпинделя, вставьте их в валики для пленки (рис. 2). б) В зависимости от ширины пленки установите позиционирующее кольцо слева от оси, позиционирующий кожух закрепите на левом конце оси. Наденьте фрикционную пластинку и наденьте пленку на ось.

в) Наденьте вторую фрикционную пластинку и шайбу, затем наденьте позиционирующее регулировочное кольцо (регулирующий винт затолкните в кольцо) таким образом, чтобы оно вплотную примыкало к шайбе. Закрутите верхний затяжной винт, затем установите регулировочный винт над шайбой. Чем сильнее затянуть винт, тем больше будет натяжение пленки. г) Разместите ось и пленку на установочной конструкции. Взаимное расположение всех деталей на оси должно соответствовать рис. 2. 4.6. Установка и настройка положения ножей.

а) В данном аппарате в качестве разрезающего ножа используется нож с круглым лезвием. Он предварительно устанавливается на подставке для ножа. Подставка для ножа надевается на ось подставки

для ножа и закрепляется болтом над пленкой. С двух сторон используются позиционирующие кольца, которые закрепляют подставку для ножа (правее или левее). б) Поддерживая рукой подставку для ножа, потяните за болт на подставке, осторожно опустите подставку. Нож должен давить на пленку. в) Отрегулируйте положение подставки для ножа в соответствии с длиной пленки, которую надо отрезать. Затем еще раз заверните позиционирующее кольцо. Используйте липкость ленты для того, чтобы отрезанную неиспользуемую пленку. В ходе работы машины пленка будет отрезаться, отрезанная пленка будет оставаться на бобине.

г) В случае, если нет необходимости в разрезании пленки, то поднимите подставку для ножа, нож автоматически закрепится на подставке и не будет вращаться. д) Установка и настройка перфорирующего ножа аналогична установке и настройке разрезающего ножа. Отступ до пленки должен составлять 1-3 мм.

4.7. Настройка и эксплуатация гидравлической системы ламинатора

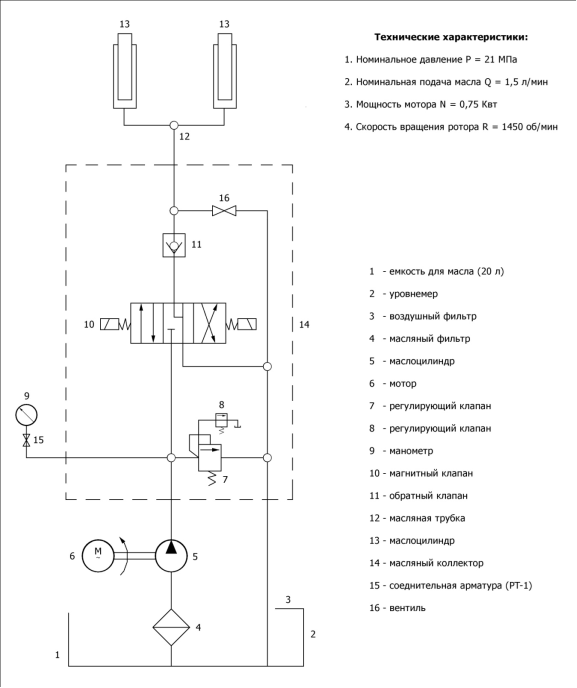

а) Принцип работы гидравлической системы заключается в следующем: мотор приводит в действие маслонасос (помпу), помпа всасывает масло из емкости для масла, распределяет его при помощи маслопроводов (масляных трубок) и запорной арматуры (клапанов и вентилей) по гидравлической системе, создавая в ней давление, и подает масло на маслоцилиндры.

б) Для создания нужного давления в гидравлической системе включите помпу и регулирующим клапаном настройте необходимое давление, ориентируясь на показания манометра.

в) Максимальное давление, на которое рассчитана работа гидравлической системы, составляет 21 МПа.

г) Рабочая температура масла должна находиться в пределах 15-55 ˚C.

д) Перед применением масло необходимо фильтровать. Не открывайте без необходимости емкость для масла.

е) Каждые 6 месяцев необходимо осуществлять замену масла в гидравлической системе, при замене масла необходимо чистить емкость для масла.

ё) При отключении электроэнергии необходимо произвести сброс давления в гидравлической системе вручную. Для этого необходимо открыть боковую дверцу аппарата и открыть сбросной вентиль.

ж) Уровень масла в емкости не должен превышать 3/5 шкалы уровнемера.

4.8. Настройка модуля разделения.

а) Расстояние между прижимающими и отрывающими валиками должно превышать длину формата ламинированной бумаги.

б) Положение прижимающих валиков должно быть настроено. Обычно настройка производится на заводе-изготовителе. Если валики прижимают бумагу неравномерно, то ламинированный лист будет перекошен при разделении.

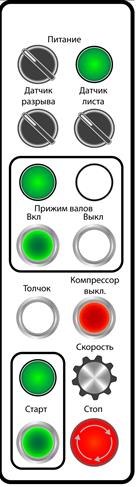

в) Не меняйте положение расправляющего ролика. Это может привести к скручиванию или сгибанию бумаги. 4.9. Запуск машины. а) Включите электропитание. Загорится индикатор электропитания. б) Проверьте положение переключателей «Остановка без бумаги» и «Остановка при порванном лис-те» были включены. Если они выключены, то включите их.

в) Нажмите кнопку «Старт». Задайте температуру в пределах 80-100˚C. Температура должна подби-раться опытным путем. г) Направьте пленку, когда температура достигнет установленного значения. д) Направьте бумагу между нагревающим валиком и пресс-валом. Нажмите кнопку «Вкл» в секторе «Прижим валов». Гидравлическая система поднимет пресс-валл. Обратите внимание на значение давление. Оно должно соответствовать толщине бумаги (Таблица 1). Станок оборудован системой задержки работы маслонасоса. При нажатии кнопки «Вкл» маслонасос включается. Система задержки позволяет задать время задержки работы помпы. Обычно при увеличении давления увеличивают и время задержки работы маслонасоса. Если время задержки не определено, нужно вручную отключить маслонасос, нажав кнопку «Компрессор Выкл». Таблица 1.

Плотность бумаги, г/м2

Давление, МПа

80-127

2

127-250

4

250-350

6

Свыше 350

Свыше 6

е) Проверьте направление вращения мотора маслонасоса, вращение должно быть по часовой стрелке. ж) Нажмите на кнопку «Шаг». Направьте ламинированный лист между прижимающими валиками. За-тем поднимите передающий ролик на тот же уровень. Настройте положение прижимающих валиков таким образом, чтобы они прижимали ламинированный лист.

з) Настройте положение наклонного валика.  и) Установите расстояние между прижимающими и отрывающими валиками. к) Опустите прижимающую планку на край бумаги. л) Проверните отрывающие валики, заламинированная бумага будет автоматически разделяться. м) Настройте положение стола приема бумаги.

5. Технический уход

5.1. В гидравлической системе используйте только предварительно отфильтрованное от механических примесей масло. 5.2. Регулярно осматривайте машину, не регулируйте и не ремонтируйте самостоятельно запорную арматуру гидравлической системы, периодически проверяйте работу манометра. 5.3. Регулярно (каждые полмесяца) смазывайте элементы силового привода: подшипники, систему передач, цепные блоки. 5.4. Все резиновые валики необходимо держать в чистоте. Грязь удаляйте тряпкой, смоченной спиртом или ацетоном. 5.5. В случае длительного простоя аппарата необходимо сбросить давление в гидравлической системе во избежание деформации валиков. Следите за каждым валиком. Ламинаторы YFML-720(920) Руководство пользователя 13.07.10 YFML-720, 920 Стр. 9 из 12

6. Типичные неисправности и способы их устранения ламинатора

Характер неисправности

Причина возникновения

Способ устранения

Машина не запускается

Перегорел предохранитель или нет напряжения

Заменить предохранитель, про-верить напряжение

Температура повышается слиш-ком медленно или не повышает-ся

Вышел из строя нагревательный элемент, прибор контроля тем-пературы не работает

Заменить или отремонтировать

На поверхности ламинированной бумаги имеются морщины

Положение прижимающих вали-ков настроено неправильно

Настроить валики

На поверхности ламинированной бумаги есть белые или белесые пятна

Слишком низкая температура

Повысить температуру

Пленка и бумага плохо склеива-ются

Недостаточное давление на ва-ликах

Увеличить давление

Реальная и заданная температу-ры сильно различаются

Датчик температуры не приле-гает к поверхности валика

Исправить установочную пози-цию датчика

Не контролируется температура

Вышел из строя двусторонний кремниевый элемент

Заменить
