Инструкция на оборудование Автоматический ламинатор SADF-540 B



АВТОМАТИЧЕСКИЙ ЛАМИНАТОР

SADF-540 B



 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМАТИЧЕСКОМ ЛАМИНАТОРЕ

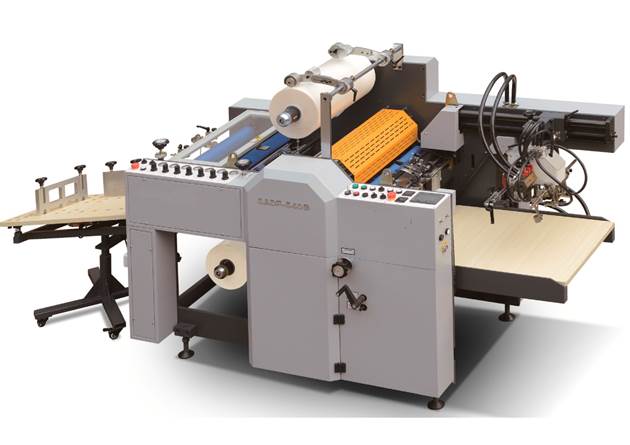

Автоматический ламинатор SADF-540B позволяет приклеивать ламинационную пленку на запечатанную бумагу. Ламинатор снабжен частотным преобразователем для бесступенчатого регулирования скорости и обеспечения стабильной работы станка. Уникальное распрямляющее устройство позволяет получать на выходе ровные и гладкие листы. Прижимной цилиндр и секция разделения имеют пневматическое управление, что позволяет предотвратить загрязнение рабочего места и исключить проблемы, связанные с вытеканием масла из гидравлического цилиндра.

Ламинаторы данного типа широко применяются при ламинировании книг, журналов, картин, настенных календарей, карт, упаковочных коробок, пакетов и т. д. После ламинации печатная продукция отлично склеивается, эффектно выглядит, становится водонепроницаемой и влагостойкой.

Ламинаторы отличаются передовым дизайном, компактной конструкцией, лёгкостью в обслуживании и управлении и полностью отвечают требованиям современной полиграфической индустрии.

ПРЕДУПРЕЖДАЮЩИЕ И ИНФОРМАЦИОННЫЕ НАДПИСИ АВТОМАТИЧЕСКОГО ЛАМИНАТОРА

Перед началом работы с машиной необходимо внимательно прочитать и понять рекомендации по технике безопасности, изложенные в данном разделе. Во время работы с машиной нужно соблюдать основные меры предосторожности, чтобы исключить риск возникновения пожара, поражения электрическим током или получения травмы. Сохраните эту информацию для возможного использования в дальнейшем.

Предупреждающие надписи:

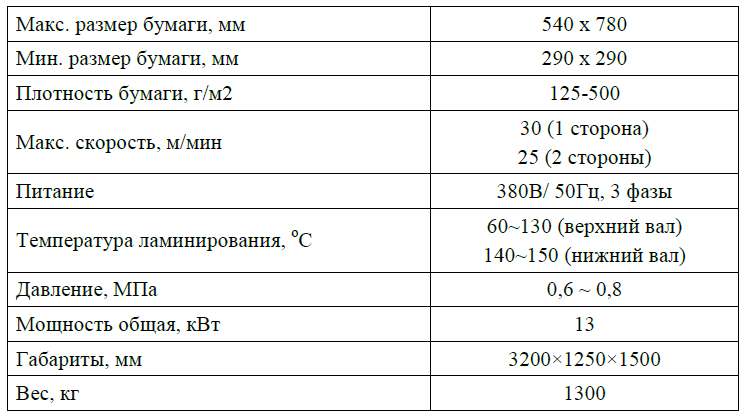

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ АВТОМАТИЧЕСКОГО ЛАМИНАТОРА

СТРУКТУРА И ПРИНЦИП РАБОТЫ АВТОМАТИЧЕСКОГО ЛАМИНАТОРА

Структура

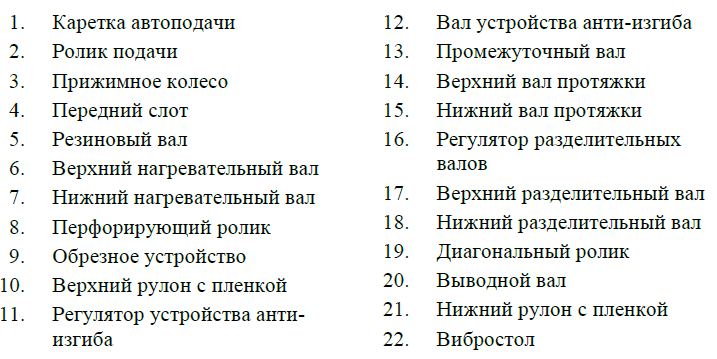

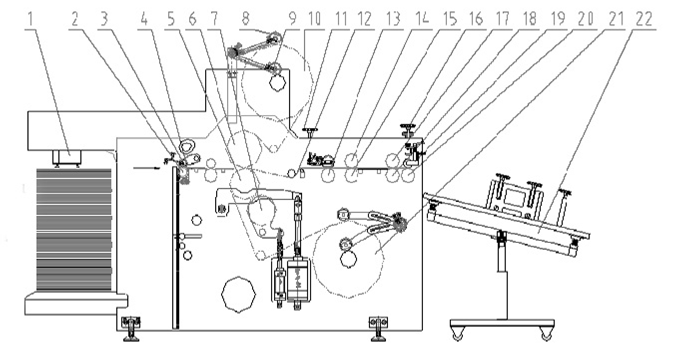

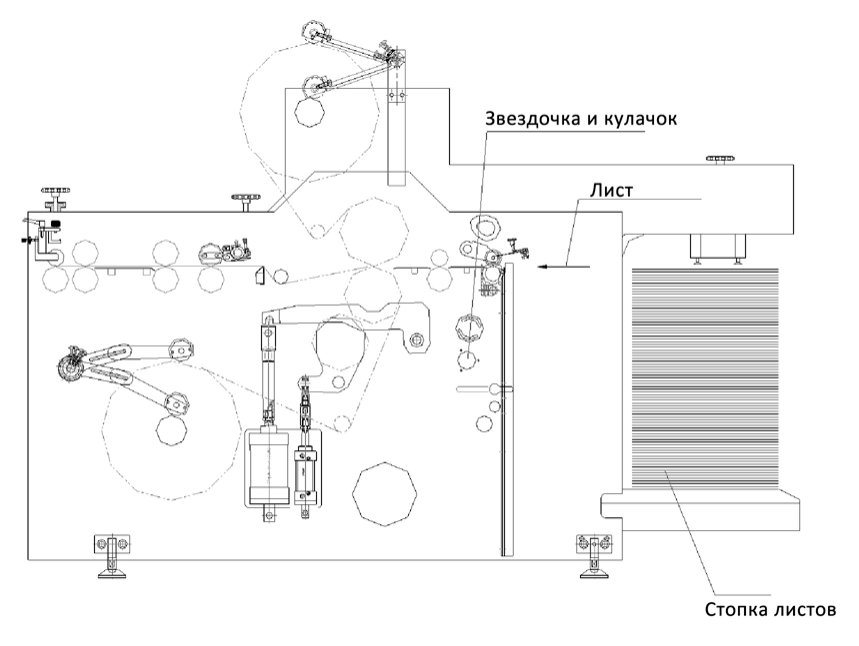

Машина состоит из секции автоматической подачи листов, секции ламинирования, нагревательной системы, секции разделения листов, секции сбора готовой продукции и PLC контроллера. См. схему 1.

Принцип работы

Стопка бумажных листов кладется на стол автоподачи, и по одному листу подается в секцию ламинирования. Затем, в ламинационой секции при определенной температуре пленка под давлением наклеивается на бумагу. Заламинированая бумага проходит через распрямляющее устройство, и движется в секцию разделения листов. Разделенные листы отправляются в секцию приемки. Процесс завершен.



УСТАНОВКА И ПОДКЛЮЧЕНИЕ АВТОМАТИЧЕСКОГО ЛАМИНАТОРА

• Перед началом работы, проверьте все компоненты станка.

• Убедитесь в наличие всех дополнительных опций к станку.

• Установите машина на ровную поверхность. Отрегулируйте ножки и убедитесь, что машина стоит устойчиво.

• Расположите секцию подачи и сбора готовой продукции максимально удобно.

• Подключите машину к трех-фазному источнику питания по пяти-проводной схеме, обеспечив надежное заземление.

• Найдите на корпусе машины электрический разъем для компрессора и подключите к нему компрессор.

• Подсоедините воздушный шланг от компрессора к масляно-водяному сепаратору, расположенному с тыльной стороны ламинатора.

ПОДГОТОВКА И НАСТРОЙКА АВТОМАТИЧЕСКОГО ЛАМИНАТОРА

Настройка переднего регистра

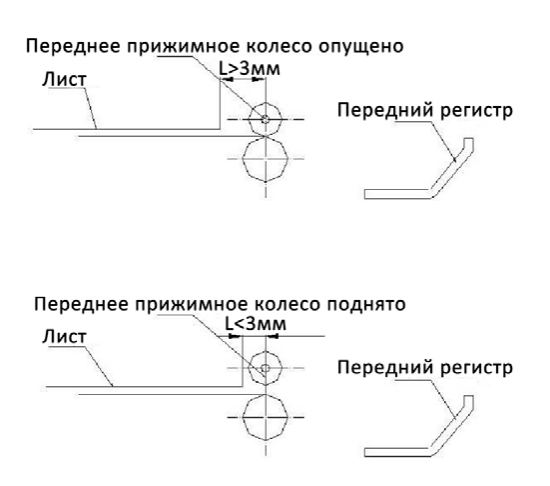

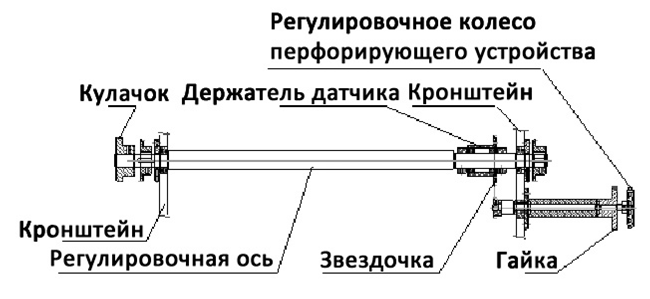

Регулировка взаимного расположения переднего регистра и прижимного колеса непосредственно влияет на точность нахлеста. Прижимное колесо должно подняться в тот момент, когда расстояние от переднего края листа до колеса составляет 3 мм.

Порядок регулировки следующий:

Запустите оборудование и включите подачу листов. Когда устройство подачи переместит лист на расстояние 5 мм от прижимного колеса, нажмите кнопку «Стоп». Затем ослабьте фиксирующий болт на звездочке цепного привода, чтобы временно отключить подачу листов и нажмите кнопку «Толчок». В тот момент, когда прижимное колесо начнет подниматься, отпустите кнопку «Толчок» и затяните болт звездочки. Теперь подача листов синхронизирована.

Регулировка нахлеста

При помощи сенсорного экрана введите длину листа и значение нахлеста. Если реальный размер нахлеста отличается от установленного, введите корректирующую поправку в поле «Корректировка нахлеста».
