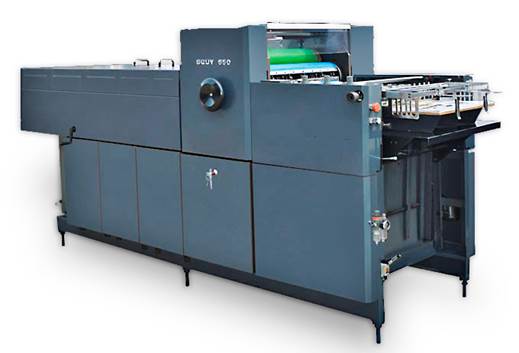

Инструкция на оборудование Машина для выборочной лакировки SGJ-UI620W



МАШИНА ДЛЯ ВЫБОРОЧНОЙ ЛАКИРОВКИ

SGJ-UI620W



 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ПРАВИЛА БЕЗОПАСНОСТИ МАШИНЫ ДЛЯ ВЫБОРОЧНОЙ ЛАКИРОВКИ

Внимательно ознакомьтесь с данным руководством, прежде, чем устанавливать и использовать данную машину.

Выбор места установки

• Не устанавливайте машину в местах с повышенным риском возникновением коррозиитак как это может привести к повреждению машины и электрической изоляции

• Устанавливайте машину в хорошо вентилируемом помещении, так, чтобы оператор чувствовал себя комфортно во время работы, при необходимости установите аэратор

• Машина должна быть установлена на ровной, чистой и гладкой поверхности. Удалите все посторонние предметыисключите падение.

• Обеспечьте достаточное естественное или искусственное освещение.

• Обеспечьте хорошую вентиляцию помещения

Доставка машины к месту установки

• При транспортировке машины к месту эксплуатации используйте подходящие для этого инструменты и оборудование. Будьте осторожны, чтобы избежать несчастных случаев и повреждения машины.

• При установке машины следуйте инструкциям. При необходимости свяжитесь с нашим техником.



Электрическое подключение

• Убедитесь, что напряжение и частота соответствуют требованиям

• Проводные соединения должны выполняться только профессионалами, чтобы избежать несчастных случаев

• Перед установкой убедитесь, что электропитание выключено, в противном случае возможно поражение электрическим током

• Для предотвращения поражения электрическим током необходимо обеспечить заземление. Сопротивление заземления 10Ω

• Если машина долгое время не эксплуатировалась, прежде, чем запускать ее необходимо проверить все электрически е компоненты. Сопротивление мегометра 1 МОм

• Во время работы машины запрещено открывать электрический шкаф.



Тестовый запуск

• Прежде чем запускать машину, убедитесь, что двигатель вращается в прямом направлении.

• Убедитесь в надежности электропроводки каждой из частей машины.

Тестовый запуск длится примерно 10 минут, проверьте, что все части машины работают исправно.

Эксплуатация

• Перед эксплуатацией машины персонал должен пройти обучение

• Используйте лаковое масло, которое совместимо с продукцией, покрытой печатью (вы всегда можете получить совет наших специалистов по лакированию)

• Регуляция скорости двигателей: скорость заднего двигателя должна быть выше, чем скорость переднего двигателя. То есть, автоматическая подача бумаги должна быть медленной, складывание бумаги в стопы – медленнымТаким образом на заводе было установлено ограничение частоты во-избежание нагромождения листов, пользователю не следует изменять эту настройку;

• Строго запрещено оставлять бумагу в блоке отверждения при включенной УФ лампе, так как это может привести к возгоранию.При воспламенении или неприятном запахе в первую очередь отключите УФ лампы);

• Старайтесь не трогать машину руками, не очищенными от масла, так как это может привести к ржавчине.

• Во-избежание поражения электрическим током во время работы машины строго запрещено открывать защитную крышку, открывать защитную дверцу, открывать крышку УФ лампы и др). Пользователь несет за это личную ответственность.

• Не допускайте проливания масла, чтобы машина не загрязнилась и не заржавела, а также не повредилась электрическая изоляция.

• Не допускайте попадания посторонних предметов в зоне работы движущихся механизмов, так как это может повредить машину.



Техническое обслуживание и проверка машины для выборочной лакировки

• Не изменяйте и не нарушайте программу настройки частоты главного двигателя.

• Составьте график обслуживания оборудования и придерживайтесь его неукоснительно.

• Если машина долгое время не использовалась, необходимо ее осмотреть и выполнить тестовый запуск.

• Используйте оригинальные запасные части. В случае поломки машины из-за использования запасных частей других производителей гарантия аннулируется.

• Запрещено модифицировать машину без согласования с производителем. В противном случае покупатель несет личную ответственность за последствия.

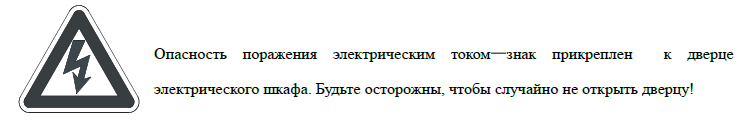

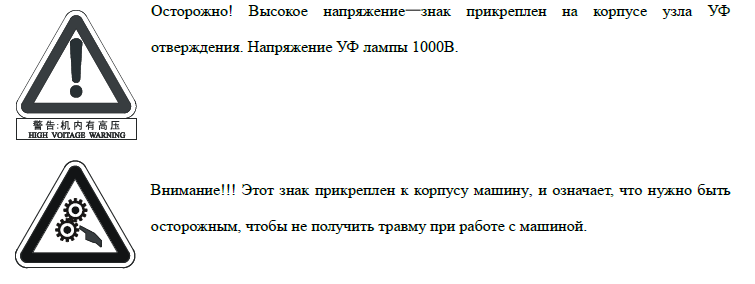

Предупреждающие знаки машины для выборочной лакировки

I. Принцип работы машины для выборочной лакировки

1.1. Введение



Машина предназначена для УФ лакирования листов. В результате УФ лакировки лист становится гладким, ровным, несминаемым и влагостойким, изображение становится более ярким, защищенным от выцветания и смотрится более эффектно и красиво. Машины для УФ лакировки широко используются в производстве упаковки, декорировании, составлении альбомов, печати логотипов, в рекламе, изготовлении настенных календарей. УФ лакировка обеспечивает высокую защиту листа от внешних воздействий.

Ниже вы найдете схему работы машины. Машина имеет следующие функции: подача бумаги, нанесение лака, ИК сушка, УФ отверждение, укладка в стопы. Качественно сконструированная рама исключает утечку УФ лучей и воздуха, что делает машину безопасной для окружающей среды. В наиважнейших частях машины используются импортные подшипники и электронные компоненты. Благодаря своему компактному и рациональному дизайну, точному и качественному нанесению лака машина позволяет лакировать листы печатные листы небольших форматов. Рекомендуется к использованию в постпечатном процессе обработки.

Приводка положения предназначена для повышения точности нанесения лака, вы можете регулировать подачу листов при установке специального регулирующего устройства. Машина также оснащена устройством обнаружения сдвоенных листов, плоский держатель позволяет повысить скорость работы. Автоматическая система дозирования лака позволяет предотвратить утечку лака и загрязнения листа. Система управления PLC упрощает работу с машиной и устранение неисправностей. Для улучшения результата используется автоматический контроль отпускания листов и устройство быстрого подъема стапельного стола для выкладки бумаги.

Последовательность операцийручная укладка бумаги на раму подачи → автоматическая подача листов → УФ лакировка → ИК сушка →УФ отверждение → Укладка в стопы



1.2. Технические характеристики машины для выборочной лакировки

II. Транспортировка и установка машины для выборочной лакировки

2.1. Транспортировка машины при получении

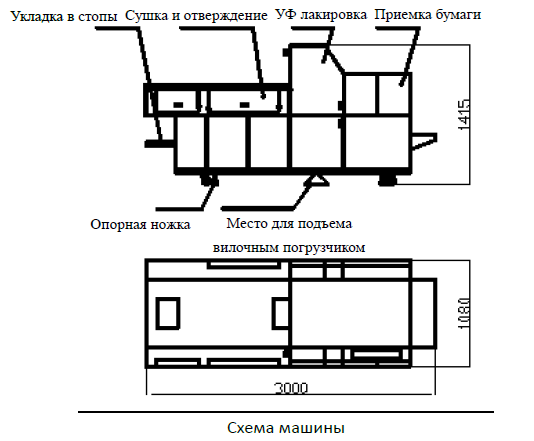

При получении машины, ознакомьтесь с ее схемой. Для подъема машины вкрутите рым-болты в предназначенные для них отверстия или используйте вилочный погрузчик. При перемещении машины следите за центром тяжести, старайтесь не поцарапать поверхность машины. При подъеме машины используйте мягкую подкладку в местах, где трос контактирует с корпусом машины.

2.2. Заводские условия



Простой дизайн служит для сокращения движения воздуха и шума. Месторасположение электрического щита должно быть чистым и не влажным. Вокруг машины должно быть достаточно места для управления. Машину необходимо установить на ровную прочную поверхность.

2.3. Установка 2.3.1. Установите машину в подготовленное место. Удалите консервационную смазку, убедитесь, что части машины не повреждены.

2.3.2. При необходимости отрегулируйте горизонтальность рамы.

2.3.3. Профессиональные электрики, используя схему, предоставленную в данном руководстве, должны проверить электрическую часть машины, после чего подключить ее к источнику питания.

2.3.4. Рекомендуется использовать безвредный для окружающей среды лак. В противном случае используйте собственные устройства вытяжки.



III. Эксплуатация машины для выборочной лакировки

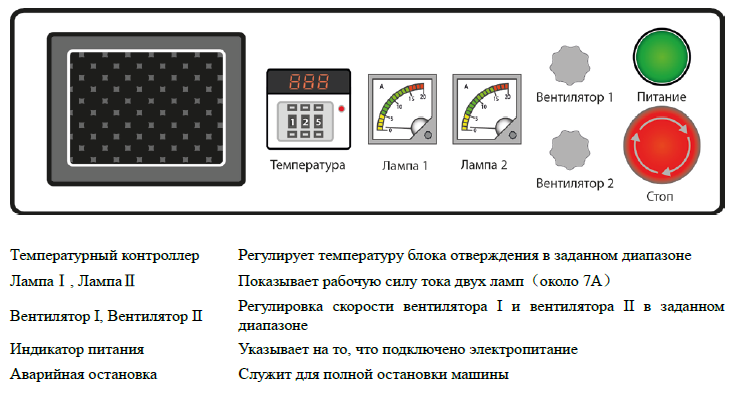

3.1.Панель управления машины для выборочной лакировки

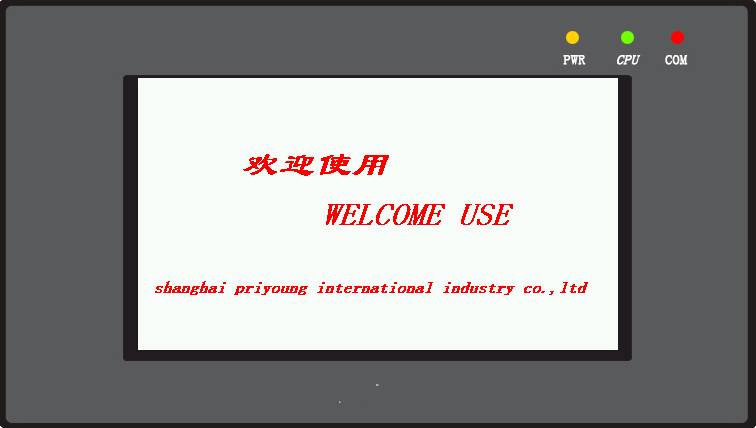

3.2.Руководство по работе с сенсорным экраном 3.2.1. Дождитесь загрузки показанного ниже окна



Для перехода в следующую страницу коснитесь любого места экрана, выберите язык меню, китайский или английский

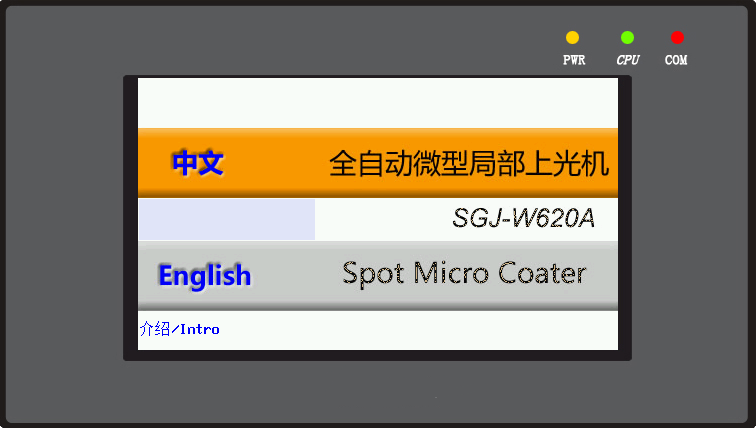

3.2.2. Выбор языка

Страница позволяет выбрать один из двух языков—китайский или английский для этого нужно коснуться выбранного вами языка.
