Инструкция на оборудование Копировальная рама с йодно-галлиевым источником света SBM-1000, SBM-1200, SBM-1400

Копировальная рама с йодно-галлиевым источником света

SBM-1000, SBM-1200, SBM-1400





 Руководство пользователя



1. Назначение копировальной рамы с йодно-галлиевым источником света

Копировальные рамы поворотного типа серии SBM предназначены для нижней засветки и ис- пользуются для изготовления шелкотрафаретных печатных форм.

Управление процессом копирования полностью автоматизировано.

Вакуум-система обеспечивает надежное и стабильное разрежение по всей площади печатной форме за счет двух режимов создания разрежения – предварительного и основного.

В качестве источника света используется лампа ультрафиолетового диапазона на основе йодида галия. Световое излучение обладает высокой проникающей способностью и позволяет обрабатывать печатные формы с высокой скоростью, отличным качеством и стабильностью.

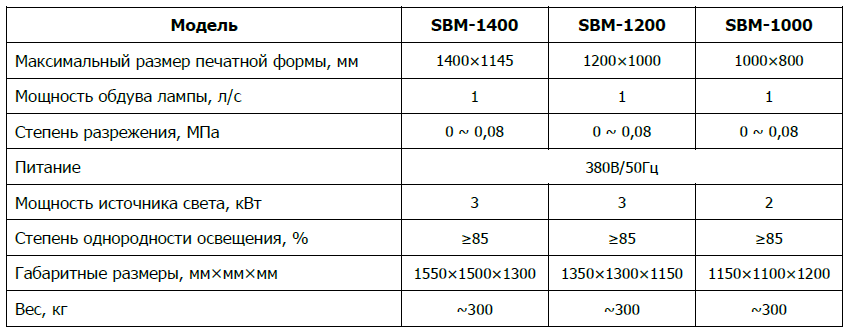

2. Основные технические характеристики копировальной рамы с йодно-галлиевым источником света



3. Принцип копирования копировальной рамы с йодно-галлиевым источником света

На стеклянной подложке вакуумного стола копировальной рамы размещают печатную форму с фотоформой, накрывают их рамой с защитным резиновым экраном. В результате соприкосновения стеклянной подложки и рамы с резиновым экраном образуется герметичное пространство.

Используя вакуум-систему, производят откачку воздуха из герметичного пространства, добиваясь плотного соприкосновения печатной формы и фотоформы по всей площади их контакта.

Подключив источник света, обеспечивают подачу необходимого количества светового потока на печатную форму.



Выдерживают необходимое время экспозиции печатной формы, после чего процесс копирования фотовывода на печатную форму завершается.



4. Конструкция копировальной рамы с йодно-галлиевым источником света

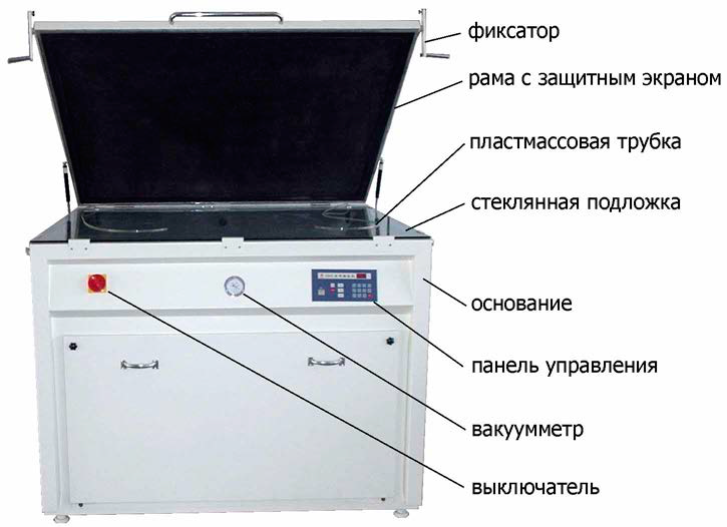

Копировальная рама состоит из основания, вакуумного стола, вакуум-системы, источника ультрафиолетового излучения и панели управления.



4.1. Вакуумный стол и панель управления размещаются на основании копировальной рамы.

4.2. На верхней части основания размещаются вакуумный стол со стеклянной подложкой, рама с защитным резиновым экраном с угловым подъемом. На подложке размещают печатную форму и фотоформу и закрывают рамой с резиновым экраном.

4.3. Вакуум-система размещается в нижней части основания копировальной рамы и состоит из вакуум-насоса, электромагнитного клапана, резиновых трубок. Ее назначение – откачка воздуха из герметичного пространства и поддержание разрежения.

4.4. Источник ультрафиолетового излучения размещается в нижней части основания копировальной рамы и состоит из лампы, отражателя и охлаждающего вентилятора.

4.5. Панель управления машины состоит выключателя, вакуумметра и вычислительного блока.



5. Панель управления копировальной рамы с йодно-галлиевым источником света



5.1. Назначение элементов панели управления

Выключатель ВКЛ/ВЫКЛ (I/O) используется для подачи напряжения на панель управления или его отключения.

Нажатие на кнопку Возврат сразу же после подачи напряжения на панель управления включает охлаждающий вентилятор и источник света в режиме предварительного прогрева лампы.

Нажатие на кнопку Вкл приводит к запуску машины в режиме копирования.

Нажатие на кнопку Выкл приводит к прерыванию работы машины в режиме копирования.

Кнопка Вак.1 предназначается для задания продолжительности предварительной откачки воздуха из герметичного пространства. При нажатии на кнопку во время настройки значения параметра или во время работы машины в режиме предварительной откачки воздуха в процессе копирования световой индикатор загорается.

Кнопка Вак.2 предназначается для задания продолжительности полной откачки воздуха из герметичного пространства и поддержания в нем разрежения. При нажатии на кнопку во время настройки значения параметра или во время работы машины в режиме полной откачки воздуха в процессе копирования световой индикатор загорается.

Кнопка Экспоз. предназначается для задания продолжительности экспозиции. При нажатии на кнопку во время настройки значения параметра или во время работы машины в режиме полной откачки воздуха в процессе копирования световой индикатор загорается.

Цифровые кнопки 0 – 9 используются для задания значений параметров Вак.1, Вак.2 и Экспоз.

Кнопка Сброс служит для обнуления значений параметров на цифровом индикаторе.

Цифровой индикатор служит для отображения параметров процесса копирования.



Выключатель предназначен для подключения машины к источнику внешнего электропитания.

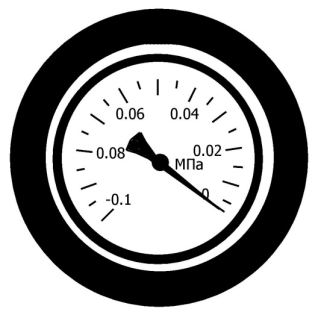

Вакуумметр служит для отображения значения разрежения в герметичном пространстве.

5.2. Настройка параметров процесса копирования.

5.2.1. Для задания параметра Вак.1 – времени работы машины в режиме предварительного создания разрежения – нажмите на кнопку Вак.1, при этом загорится светодиодный индикатор, расположенный слева от кнопки. На цифровом индикаторе отобразятся либо предустановленное значение параметра, либо цифра ноль. При помощи цифровых кнопок задайте необходимое значение пара- метра. Для обнуления значения параметра нажмите на кнопку Сброс.



5.2.2. Для задания параметра Вак.2 – времени работы машины в режиме основного создания разрежения – нажмите на кнопку Вак.2, при этом загорится светодиодный индикатор, расположенный слева от кнопки. На цифровом индикаторе отобразятся либо предустановленное значение параметра, либо цифра ноль. При помощи цифровых кнопок задайте необходимое значение параметра. Для обнуления значения параметра нажмите на кнопку Сброс.

5.2.3. Для задания параметра Экспоз. – времени работы машины в режиме экспозиции – нажмите на кнопку Экспоз., при этом загорится светодиодный индикатор, расположенный слева от кнопки. На цифровом индикаторе отобразятся либо предустановленное значение параметра, либо цифра ноль. При помощи цифровых кнопок задайте необходимое значение параметра. Для обнуления значения параметра нажмите на кнопку Сброс.



6. Порядок запуска машины копировальной рамы с йодно-галлиевым источником света

6.1. Ослабьте фиксаторы, поднимите раму с защитным резиновым экраном.

6.2. Разместите на вакуумном столе печатную форму и фотоформу.

6.3. Проверьте состояние и размещение на стеклянной подложке вакуумных пластмассовых трубок.

6.4. Закройте раму с защитным экраном и зафиксируйте ее.

6.5. Поворотом ручки выключателя, расположенного на панели управления слева, подключите копировальную раму к источнику внешнего электропитания.

6.6. Нажмите на кнопку ВКЛ./ВЫКЛ., включится вычислительный блок.

6.7. Нажмите на кнопку Возврат, включатся лампа источника света для предварительного нагрева и охлаждающий вентилятор.

6.8. Задайте время режимов предварительного и основного разрежения, режима экспозиции.

6.9. Нажмите на кнопку Вкл., машина начнет процесс копирования: запустится вакуум-насос, в герметичном пространстве создастся разрежение, световой поток будет направлен на вакуумный стол.

6.10. После окончания процесса копирования отключится вакуум-насос, раздастся предупредительный звуковой сигнал.

6.11. Ослабьте фиксаторы, откройте раму с защитным экраном, удалите из вакуумного стола формы. Процесс копирования можно продолжать снова, при этом параметры, заданные в 6.8. сохраняются на неопределенно длительный срок.

6.12. В случае если на какой-либо стадии возникнет необходимость приостановки процесса копирования, нажмите на кнопку Выкл. панели управления вычислительного блока. Для возобновления процесса копирования нажмите на кнопку Вкл.



7. Указания по эксплуатации копировальной рамы с йодно-галлиевым источником света

7.1. При подсоединении машины к источнику внешнего электропитания и эксплуатации ма- шины строго соблюдайте правила электро- и пожарной безопасности. Машина должна быть надежно заземлена, что предусмотрено ее конструкцией.

7.2. Движущиеся части вакуумного насоса должны периодически смазываться.

7.3. Во избежание тепловых ожогов категорически запрещается касаться руками тех частей копировальной рамы, на которые попадает свет от источника света. Дайте им предварительно остыть.

7.4. При замене лампы источника света соблюдайте осторожность, дайте ей остыть, при смене лампы удерживайте ее за края патронов. Категорически запрещается держать ее за стеклянную колбу.

7.5. Лампа, применяемая в машине, излучает свет большой степени яркости, поэтому при работе машины соблюдайте осторожность и не допускайте попадания света в глаза и длительного его воздействия на кожу.

7.6. В процессе работы машины лампа очень сильно разогревается, поэтому необходимо следить за работой вентилятора. В случае если скорость вращения лопастей вентилятора будет недостаточной или вентилятор прекратит работу, необходимо прекратить процесс копирования и отключить лампу. В противном случае лампа может загореться.

7.7. В процессе продолжительного копирования необходимо периодически делать перерыв в работе машины. В процессе копирования следите за тем, чтобы были открыты все вентиляционные отдушины на корпусе машины.

7.8. При проведении периодического технического обслуживания машины необходимо ее отключать от электропитания и дать остыть деталям машины.

7.9. После окончания цикла копирования делайте перерыв в работе машины в 1-2 минуты, затем продолжайте процесс копирования заново.

7.10. Не допускайте контакта твердых тел непосредственно со стеклянной подложкой вакуумного стола. Подложка должна содержаться в чистоте. Для мытья и чистки стекла применяйте специальные жидкие чистящие средства на основе водных спиртовых растворов.

7.11. Поверхности рабочих частей машины должны быть чистыми.



8. Типичные неполадки и способы их устранения копировальной рамы с йодно-галлиевым источником света

8.1. При подключенной к электропитанию копировальной раме не работает охлаждающий вентилятор.

8.1.1. Проверьте состояние заземляющего кабеля машины.

8.1.2. Проверьте подключение машины к внешнему источнику электропитания, вилка должна быть плотно соединена с розеткой питания.

8.1.3. Проверьте наличие и целостность предохранителей предохранительного блока.

8.2. Вакуум-насос не запускается при общем запуске машины.

8.2.1. Проверьте силовой кабель вакуум-насоса.

8.2.2. Проверьте состояние выключателя насоса.

8.2.3. Проверьте сигнальный провод №6 на панели управления вычислительным блоком: поступает ли по нему управляющий сигнал или нет.

8.3. Вакуум-насос работает, но не создает достаточного разряжения.

8.3.1. Проверьте на герметичность герметичное пространство, проверив на целостность защитный резиновый экран и его края в местах склейки с рамой.

8.3.2. Проверьте работу электромагнитного клапана вакуумной системы.

8.3.3. Проверьте, достаточно ли плотно прижата стеклянная подложка к опорной раме (основанию машины).

8.3.4. Проверьте уровень масла в насосе.

8.4. Не включается лампа источника света.

8.4.1. Проверьте наличие и уровень питающего напряжения на лампе.

8.4.2. Проверьте состояния патронов лампы на предмет наличия в них грязи.

8.4.3. Проверьте, не истек ли срок годности лампы.

8.4.4. Проверьте работу выключателя лампы.



8.5. Вычислительный блок работает со сбоями.

8.5.1. Проверьте, подается ли на трансформатор электропитания блока напряжение.

8.5.2. Проверьте контакты сигнальных проводов.

8.5.3. Проверьте состояние контактного переключателя.

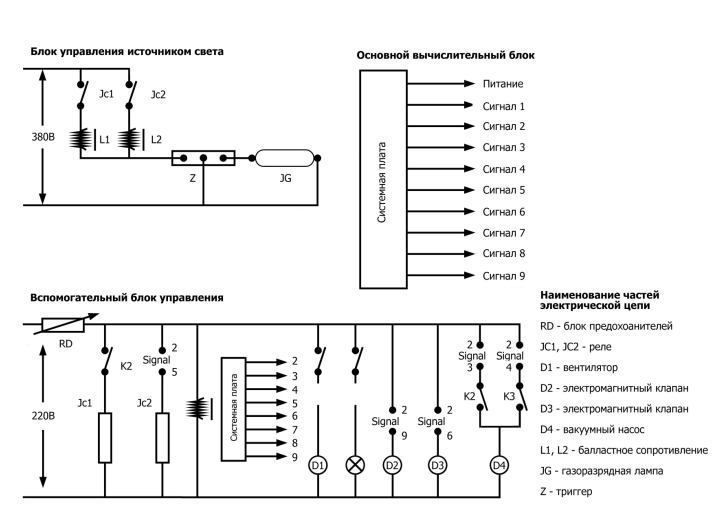

9. Принципиальная электрическая схема копировальной рамы с йодно-галлиевым источником света
