Инструкция на оборудование Вырубной прокатный пресс CDP-500

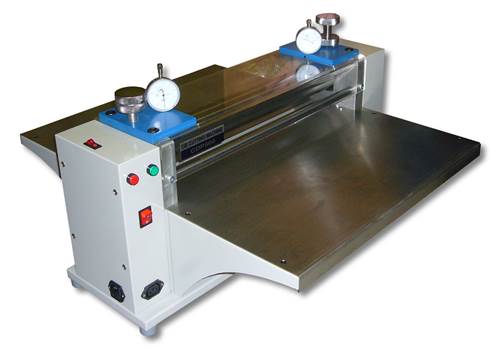

Вырубной прокатный пресс

CDP-500

Описание: CDP-500

Руководство по эксплуатации

Замечания по безопасности вырубного прокатного пресса

1.  Прочтите эту инструкцию перед началом работы.

2.  Оборудование предназначено только для вырубки бумаги, картона и фольгированных бумажных материалов.

3.  Запрещается вставлять в машину металлические изделия.

4.  Допускается использование только внутри помещений.

5.  Запрещается использовать поврежденное оборудование.

6.  Запрещается подсовывание пальцев между валами включенного оборудования.

7.  Запрещается работать в шарфах, свисающих поясах, одежде с длинными рукавами, в свисающих украшениях и т.п.

8.  При заклинивании оборудования необходимо немедленно отключить питание, и только затем расклинивать валы.

9.  Перед обслуживанием оборудования отключайте его от сети.

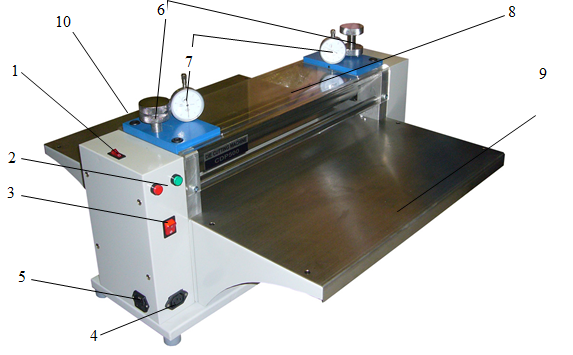

Основные элементы вырубного прокатного пресса









1. Выключатель автоматического режима

2. Индикаторы

3. Выключатель питания

4. Разъем педали

5. Разъем питания

6. Регулировка давления

7. Индикаторные головки

8. Защитная крышка

9. Передний столик

10. Задний столик



Технические характеристики вырубного прокатного пресса

Формат

500 мм

Электропитание

220В 50Гц

Плотность материала

до 1000 гр/м2

Материал

бумага, фольгированная бумага

Масса

62 кг.



Порядок работы вырубного прокатного пресса

1.    Включите питание.

2.    Положите на передний столик металлический лист.

3.    Положите штанцформу на металлический лист.

4.    Положите материал на штанцформу.

5.    Положите пластиковый марзан на материал.

6.    Штанцформа должна проходить между валами под небольшим углом. Это нужно для распределения нагрузки на валы.

7.    Нажмите на педаль для включения валов (при этом со стороны, в которую движется штанцформа, загорится красный индикатор).

8.    Отпустите педаль, когда штанцформа полностью пройдет через валы.



Настройка вырубного прокатного пресса

  1. Установите индикаторные головки с обеих сторон станка.
  2. Индикаторные головки помогут установить равномерное давление. Зазор между валами должен соответствовать толщине штанцформы с металлическим листом и пластиковым марзаном.
  3. В случае неполного прорубания материала, зазор между валами следует уменьшить (давление при этом возрастет).



Возможные проблемы вырубного прокатного пресса и методы их устранения

  1. Штанцформа остановилась между валами.

а) Слишком маленький зазор между валами

б) Штанцформа была вставлена неверно и уперлась в станину.

Устранение:  отключите питание, ослабьте давление между валами, извлеките штанцформу.



  1. Мотор не включается

а) Проверьте проводку.

б) Проверьте предохранитель.



Чистка и обслуживание вырубного прокатного пресса

Машину необходимо очищать от бумажной пыли после каждой рабочей смены. Протрите все части машины сухой траяпкой.

Шестеренчатый привод валов необходимо смазывать консистентной смазкой. Для этого необходимо снять защитный кожух с левой стороны машины.



Внимание! Допускается обслуживание только отключенного от питания оборудования.
