Инструкция на оборудование Клеенаносящая машина JS-750A-JS-1500A

Клеенаносящая машина



JS-750A

JS-1000A

JS-1200A

JS-1500A



Руководство пользователя
Введение



Клеенаносящие машины JS предназначены для нанесения клея на одну сторону используемого материала. Чаще всего это используется для изготовления различных коробок.

JS серия отличается простой конструкцией и легкостью в эксплуатации.

Также из отличительных особенностей JS серии является небольшие габариты и однофазный двигатель. По умолчанию в станке используется трехфазовый рабочий двигатель, но по желанию заказчика станок может быть оборудован однофазным рабочим двигателем, а также устройством регулировки скорости.

В состав станка входят следующие основные части: несущий каркас, большие, средние и малые валики, клеевой блок, левые и правые обшивочные листы и направляющие механизмы, причем левые и правые обшивочные листы изготовлены с применением метода формования отливкой. Большие, средние и малые валики и клеевой блок соединены вместе посредством болтов с двойной нарезкой, и в совокупности они представляют главную часть станка для склеивания бумаги, несущую основную функциональную нагрузку.





Технические характеристики клеенаносящей машины

Максимальная скорость 23 метра в минуту.

JS1500, JS1200, JS1000, JS750, JS550, JS320, JS230 соответствует 1500мм, 1200мм, 1000мм, 750мм, 550мм, 320мм, 230мм.

Допускается эксплуатация клеенаносящей машины не более 8 часов в сутки.



Устройство клеенаносящей машины

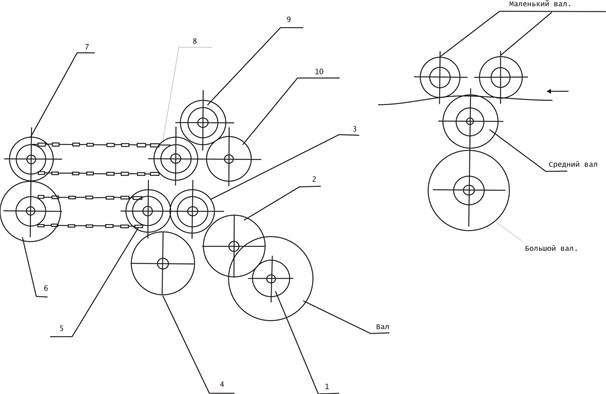

Клеенаносящие машины данного типа приводятся в движение асинхронным трехфазным (или однофазным) двигателем модели Y801-4, который установлен под левым обшивочным листом. Двигатель приводит в движение большой ременный шкив посредством двух треугольных ремней типа А, и затем механизм большого ременного шкива приводит в движение валики среднего и большого размеров, и через механизмы передачи также все зубчатые колеса малых валиков, и таким образом все имеющиеся валики приводятся в движение. Схематическое изображение приводного механизма станка приводится на рисунке ниже:



Описание: 1





Установка и настройка клеенаносящей машины

·       Подготовка

1.    Очистить от смазки.

2.    Налить масло в смазочные масленки.

3.    Убедиться в отсутствии посторонних предметов в области движущихся валов.

4.    Включить питание.



·        Настройка

1.     Настройка и регулировка устройства валика среднего размера:

Квадратные вкладыши на обоих концах большого цилиндра закреплены в прямоугольных направляющих каналах левого и правого обшивочных листов для обеспечения движения в левом и правом направлениях.

Во время регулировки расстояния, оператору следует использовать валик среднего размера в качестве контрольного объекта, затем следует освободить зажимные гайки на левом и правом обшивочных листах, поверните рукоять так, чтобы переместить большой валик в левую и правую сторону для сохранения равномерности перемещения его концов, после чего следует отрегулировать расстояние между валиками большого и среднего размера в соответствии с количеством (толщиной) клеевого слоя, который требуется нанести на поверхность картона, и после всей необходимой настройки крепко зафиксируйте зажимные гайки.



2.     Настройка и регулировка устройства валика малого размера:

Левые и правые поддерживающие каналы на обоих концах малых валиков зафиксированы в положении, в которых закреплены левые и правые обшивочные листы, для обеспечения движения вверх и вниз.

Во время регулировки расстояния, оператору следует использовать валик большого размера в качестве контрольного объекта, затем повернуть рукоять так, чтобы сохранялась равномерность перемещения его концов, после чего следует отрегулировать расстояние между валиками среднего и малого размеров, и после всей необходимой настройки следует крепко зафиксировать зажимные гайки.



3.     Настройка и регулировка устройства клеевого блока.

На обоих концах клеевого блока находятся две удерживающие ручки, которые фиксируются на левом и правом обшивочном листе при помощи штифтовой рукоятки. Если повернуть рукоять, то клеевой блок можно свободно перемещать. Во время регулировки расстояния в качестве контрольного объекта следует рассматривать большой валик, после чего проводить регулировку расстояния между клеевым блоком и большим цилиндром.





Предосторожности при эксплуатации клеенаносящей машины

·        Управлять машиной должен только специально обученный человек.

·        В процессе эксплуатации необходимо использовать масло №М5. Во избежание порчи движущихся частей необходимо подливать масло 3-5 раз в сутки (при интенсивной работе чаще).

·        Во избежание порчи валов необходимо устранить возможность попадания твердых предметов.

·        Для того чтобы очистить вал от клея необходимо остановить машину и отключить питание.

·        После доставки и настройки клеенаносящей машины необходимо включить машину и прогнать ее вхолостую.

·        На рабочем столе не должно быть твердых предметов.

·        Если возникли какие-то проблемы в процессе работы необходимо немедленно выключить машину и вызвать обслуживающий персонал.
