Инструкция на оборудование Машина для резки и рилевки гофрокартона BD-1400

МАШИНА ДЛЯ РЕЗКИ И РИЛЕВКИ

ГОФРОКАРТОНА BD-1400

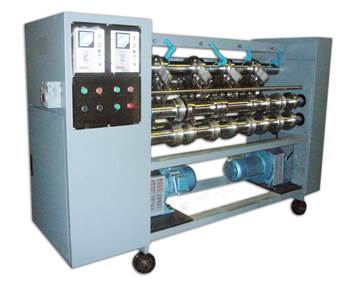

Описание: frontpage.jpg

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Машина предназначена для резки и (или) рилевки гофрокартона шириной до 1400 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАШИНЫ ДЛЯ РЕЗКИ И РИЛЕВКИ ГОФРОКАРТОНА

Количество узлов резки

4

Количество узлов рилевки и подачи картона

8

Ширина листа картона, мм

1400

Максимальная скорость, м/мин

140

Питание

380В/50Гц

Мощность, кВт

4,9

Масса, кг

600

Габариты (со снятыми столами укладки-съема), мм

2260x700x1500



ТРЕБОВАНИЯ БЕЗОПАСНОСТИ МАШИНЫ ДЛЯ РЕЗКИ И РИЛЕВКИ ГОФРОКАРТОНА

·        Установку, подготовку, подключение и техническое обслуживание машины должны выполнять соответствующие специалисты, имеющие допуск к данной работе.

·        К работе на данной машине должны допускаться лица старше 18 лет, прошедшие обучение и инструктаж.

·        Перед началом работы внимательно ознакомьтесь с данным руководством.

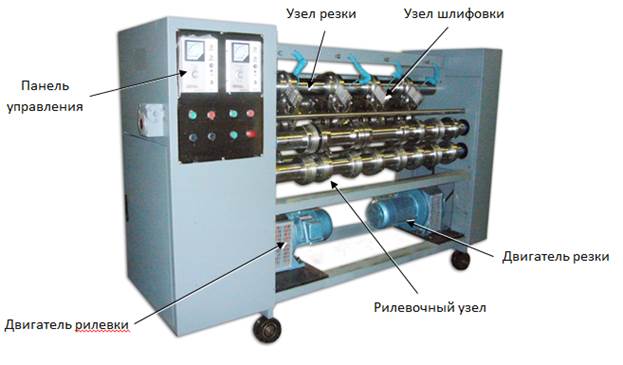

ОСНОВНЫЕ ЧАСТИ МАШИНЫ ДЛЯ РЕЗКИ И РИЛЕВКИ ГОФРОКАРТОНА

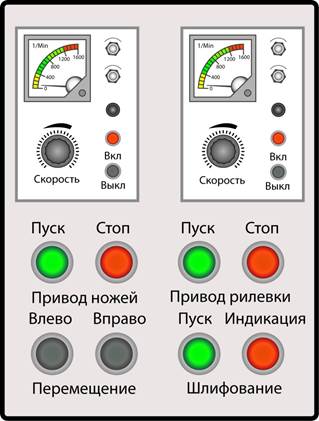

ПАНЕЛЬ УПРАВЛЕНИЯ МАШИНЫ ДЛЯ РЕЗКИ И РИЛЕВКИ ГОФРОКАРТОНА И ПОРЯДОК РАБОТЫ

Описание: controlpanel.jpg

  1.          Убедившись в том, что переключатель на блоке регулировки скорости находится в положении «Выкл», а рукоятка регулировки скорости находится в крайнем левом положении, подайте электропитание к машине.

  2.          Включите привод рилевки и резки, соответствующие двигатели начнут вращаться.

  3.          Убедившись, что рукоятка регулировки скорости находится в крайнем левом положении, переведите переключатель на блоке регулировки скорости в положение «Вкл». После этого установите необходимую скорость работы.

  4.          При необходимости заточки ножей, нажмите на кнопку «ПУСК» (Шлифование).

  5.          Далее можно подавать гофрокартон на резку и (или) биговку.

  6.          Во время работы следите за тем, чтобы ножи не смещались от установленного положения.

  7.          Управление перемещением машины по рельсам осуществляется кнопками «Влево» и «Вправо».

  8.          По окончании работы поворотом регулятора скорости доведите обороты мотора до нуля, а затем переведите переключатель блока регулировки скорости в положение «Выкл».

  9.          Остановите двигатели кнопкой «Стоп» (привод ножей, привод рилевки).

10.          После выключения компрессора и машины очистите ее от остатков картона и проверьте ножи на отсутствие сколов. Если предполагается длительный простой машины - нанесите консервант на ножи, например, воск.

11.          Регулярно проверяйте исправность всех узлов и механизмов.

12.          Не допускайте попадания в машину картона с включениями, которые могут привести к поломке ножей.


ПНЕВМОСИСТЕМА МАШИНЫ ДЛЯ РЕЗКИ И РИЛЕВКИ ГОФРОКАРТОНА

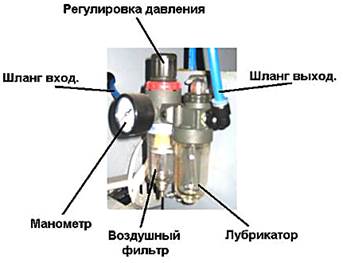

Описание: пневмо.JPG

Машина оснащена узлами заточки ножей, которые приводятся в действие пневмосистемой.

Манометр на  входе в пневмосистему, должен показывать 0,6 ~ 0,7 МПа.

Давление на выходе компрессора должно составлять 0,7 МПа, а расход воздуха должен составлять 0,11 м3/мин.

Электропитание компрессора в машине предусмотрено.
