Инструкция на оборудование Пресс вырубной ZHHJ-2000

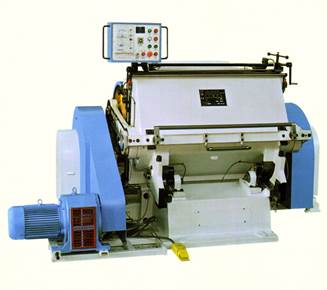

Пресс вырубной

ZHHJ-2000





Руководство пользователя


Содержание

1. Назначение. 3

2. Основные технические параметры: 3

3. Конструкция и принцип работы: 3

4. Установка и настройка. 4

4.1. Установка. 4

4.2. Запуск. 6

4.3. Подготовка к настройке. 7

4.4. Настройка давления. 7

4.5. Замечания. 8

5. Смазка. 8

6. Подшипники. 9

7. Главная панель и электрическое управление. 9

7.1. Мощность. 9

7.2. Запуск двигателя. 9

7.3. Начало работы.. 10

7.4. Остановка пресса вырубного. 10

7.5. Счетчик. 10

8. Принципиальная электрическая схема и список электрических компонентов. 11

8.1 Принципиальная электрическая схема. 11

8.2 Список электрических компонентов. 12


1. Назначение пресса вырубного

Пресс ZHHJ-2000 предназначена для вырубных работ по различным видам картона, кожи, пластика и т.д. Главным образом пресс вырубной используют для операций биговки и вырубки картонных изделий, а также для создания неглубоких объемных выпуклых изображений.

2. Основные технические параметры пресса вырубного

Внутренний размер заключной рамки, мм

2000 х 1365

Максимальное давление пресса, тонн

200

Производительность, листов/мин

18

Максимальная длина высекальных линеек, м

50

Габариты (Длина х Ширина х Высота), мм

3630 х 1900 х 2000

Мощность электродвигателя, кВт

15

Вес, кг

14000



3. Конструкция и принцип работы пресса вырубного

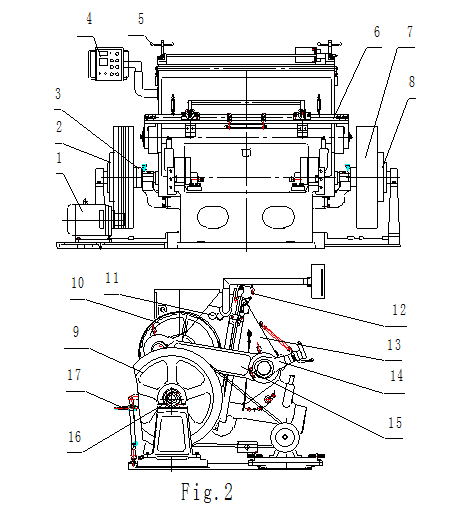

1. Электродвигатель. 2. Электромагнитная муфта. 3. Подвижное контактное кольцо. 4. Пульт управления. 5. Зажим. 6. Поперечная балка (сброс давления). 7. Маховик. 8. Тормозная муфта. 9. Ременной шкив. 10. Большие шестерни. 11. Станина. 12. Устройства для безопасности работы. 13. Подвижная часть. 14. Эксцентриковый суппорт для настройки расстояния между пластинами. 15. Шатуны. 16. Главный вал. 17. Устройство для ручного развода плит.

Принцип передачи движения: электромагнитный двигатель ременной передачей приводит в движение маховик 7, который в свою очередь передает вращение на главный вал 16. При срабатывании электромагнитной муфты 3, маленькие зубчатые колеса на главном валу начинают вращать большие шестерни 10, они в свою очередь приводят в движение эксцентрично закрепленные на них шатуны, которые перемещают подвижную плиту и обеспечивают рабочее движение.


Рис.1 (Fig.2)

4. Установка и настройка пресса вырубного

4.1. Установка

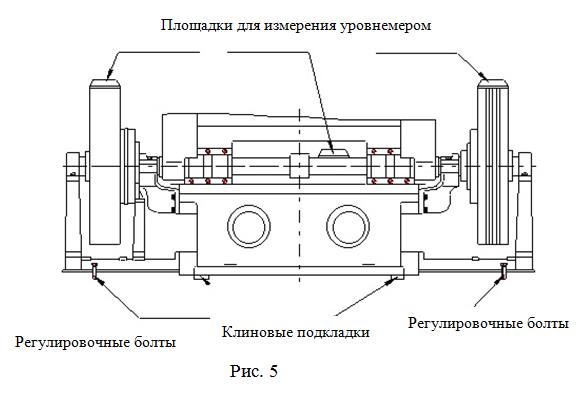

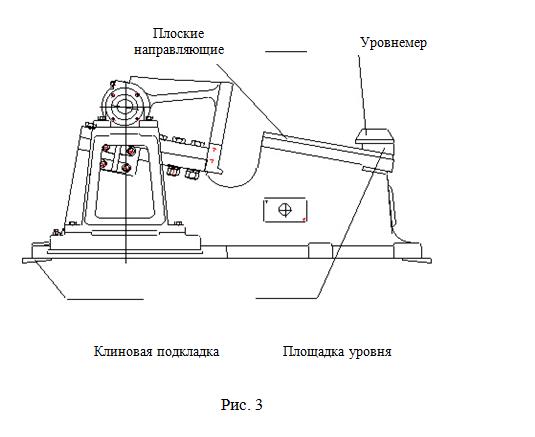

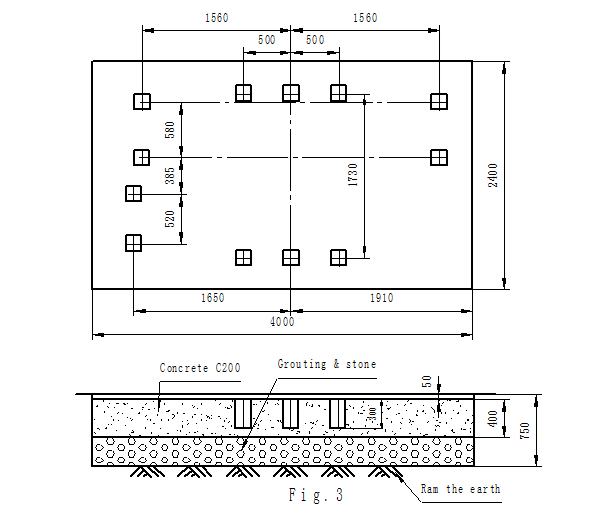

Подготовьте фундамент согласно рисунку (Fig.3). Установите пресс, руководствуясь планом установки. Сначала, установите пресс на фундамент, принимая плоские направляющие за начало отсчета. Затем, поместите уровнемер на площадке уровня, отрегулируйте горизонтальность положения, чтобы отклонение было в пределах 0.15 мм/м. Теперь, установите перемычку на площадке уровня, уровнемер на перемычку, и отрегулируйте относительную высоту в пределах 1.00 мм/м. При измерении, инструмент уровня нужно установить по центру станины (рис.4). Для наладки, Вы можете использовать клиновые подкладки (рис. 2-4) чтобы обеспечить горизонтальность и параллельность согласно требованиям. В завершение выровняйте станину. Избегайте слишком сильного проталкивания клина, следите, чтобы не возникли деформации главного вала 16. Чтобы проверить, не произошел ли изгиб вала 16, первым делом поместите уровнемер в среднюю часть, как показано на рис. 5. Затем замерьте показания на двух больших колесах - оно должно быть в пределах 0.30мм/м от предыдущего. После того, как все показания удовлетворяют требованиям, зафиксируйте пресс анкерными болтами и произведите заливку цементом. После полного высыхания цемента дополнительно затяните болты. Удалите консервационную смазку, наденьте ремни и кожухи безопасности на большие колеса. Подключите  электропитание.

Рис.2 и 3.


Уровнемер



Площадка уровня



4.2. Запуск

Перед началом запуска пресса, произведите смазку согласно требованиям, изложенным в пункте 5. Убедитесь, что рабочая область пресса свободна от посторонних предметов. Проверьте, находятся ли все подвижные компоненты в нормальном рабочем состоянии. Удалите устройство ручного поворота с пресса. Поверните рукоятку регулировки скорости на "Ноль" (пункт 7). Включите электропитание, нажмите кнопку "Старт". Когда вращение двигателя стало стабильным, поворотом рукоятки регулировки скорости выберите необходимую скорость вращения, и затем нажмите кнопку "Операция", чтобы заставить пресс работать. Нажмите кнопку "Стоп", чтобы проверить, может ли пресс вырубной быть остановлена немедленно, и проверьте, надежно ли срабатывают устройства безопасности (планка, педаль) После одного часа работы пресса проверьте, не происходит ли перегрев и не замечается ли необычных шумов при работе.

4.3. Подготовка к настройке

После того, как вы удостоверились, что пресс работает исправно в холостом режиме, остановите его в момент, когда подвижная плита будет в закрытом положении. Сдвиньте вниз балку сброса давления (фиксатор должен выйти из зацепления с профильным блоком, смотри рис. 6). Затем запустите пресс и остановите ее в открытом положении, установите штанц-форму с высекально-биговальными лезвиями в зажимное приспособление. Положите лист картона на подвижную плиту и запустите пресс. Когда плита пойдет вниз, поставьте поперечную балку сброса давления в первоначальное положение (фиксатор должен попасть в углубление на профильном блоке). После этого пресс должен сделать один удар, после чего остановите его. Внимательно осмотрите пробный лист, если на нем не осталось засечек, отпустите болт, как показано на рис.6, и выберите нужное положение профильного блока по отношению к зубчатой рейке. Этим Вы выберите нужное давление и дистанцию между плитами. При перемещении профильного блока вниз дистанция между плитами увеличивается (соответственно, уменьшая при этом давление), при перемещении вверх расстояние будет уменьшаться. При смещении на один зуб дистанция будет изменяться в пределах 0,03-0,15 мм, в зависимости от текущего положения эксцентрика.



4.4. Настройка давления

В том случае, если следы от высечки располагаются неравномерно по поверхности листа, нужно подложить кусочки плотной бумаги там, где это необходимо, на лицевой части ответной плиты, либо выклеить эти места скотчем. Если наблюдается очевидный скос влево (вправо) или вверх (вниз) воспользуйтесь настройками, описанными ниже.



а)

б)

Рис. 7. Узлы регулировки: а) регулировка зазора между плитами и их горизонтальной (право-лево) параллельности;

б) регулировка вертикальной (верх-низ) параллельности плит.



4.4.1. Если наблюдается очевидный перекос подвижной плиты относительно неподвижной, отпустите фиксирующие винты дополнительного фиксатора и зубчатого фиксатора (рис.7а), затем с помощью ключа с зубчатым венцом проверните эксцентриковую зубчатую втулку (по рисунку - эксцентрик) на необходимое количество зубьев. Этим Вы изменяете расстояние и давление по левому или правому краю подвижной плиты. При повороте втулки на один зуб точка центра крепления шатуна к подвижной плите смещается приблизительно на 0,14 мм.

Внимание: Избегайте производить настройку только одного бокового эксцентрика во избежание существенных перекосов плиты и заклинивания пресса. Регулировать боковые эксцентрики нужно только в случае явных перекосов, либо в случае, когда пресс вырубной уже проработала долгое время и, вследствие износа или нарушения настройки, качество прорубки неудовлетворительное. В остальных случаях регулировку нужно осуществлять равномерно и одновременно по обеим сторонам.

4.4.2. Если наблюдается очевидное отклонение от параллельности подвижной и неподвижной плит (неравномерность зазора в верхней/нижней части между плитами), отрегулируйте положение пластин-«сухарей».

Для этого отпустите фиксирующие винты «сухарей», находящиеся в нижней части основания подвижной плиты (рис.7б) слева и справа. Затем отрегулируйте зазоры над и под «сухарями». Важно, чтобы расстояние между «сухарями» оставалось постоянным и скольжение «сухарей» по направляющей было с минимальным трением во избежание заклинивания. В связи с этим, следует регулировать положение «сухарей» таким образом, чтобы на величину уменьшения зазора над верхним «сухарем» был увеличен зазор под нижним «сухарем».



4.5. Замечания

4.5.1. Каждый раз перед включением двигателя, Вы должны установить рукоятку регулировки скорости в позицию «Ноль».

4.5.2. Перед отгрузкой с завода пресс настраивается и тестируется, он отрегулирован в заводских условиях и обычно не нуждается в перенастройке. Если же требуется перенастройка, то проводить ее следует согласно данному руководству.

4.5.3 Максимальная скорость вращения двигателя - 800 оборотов/минуту. Если нагрузка большая, вы должны избегать установки слишком низкой скорости. В начале работы пресса не начинайте прессовать сразу, дайте прессу поработать в холостом режиме.

4.5.4. Если установлена штанц-форма, имеющая слишком большую концентрацию (либо длину) ножей, или если используется неподходящий материал, то пресс может заклинить. В таком случае, первым делом, Вы должны нажать кнопку «Стоп», выключив питание. Затем выведите из зацепления фиксатор и передвиньте вниз балку сброса давления (рис.6). При помощи специальной рукоятки попытайтесь вручную провернуть главный вал в направлении ПРОТИВ рабочего движения. Если он не проворачивается, то постарайтесь добиться сдвига эксцентриков, надавливая на них, при этом увеличивая расстояние между плитами.

4.5.5. Избегайте попадания смазки в муфту сцепления и на тормозные накладки, во избежание проскальзывания.

4.5.6. Перед тем, как выключить мощность, оставляйте плиты в раскрытом положении. Если пресс не используется долгое время или предназначен для транспортировки, сведите плиты и крепко их зафиксируйте при помощи блокировочного устройства.



5. Смазка пресса вырубного

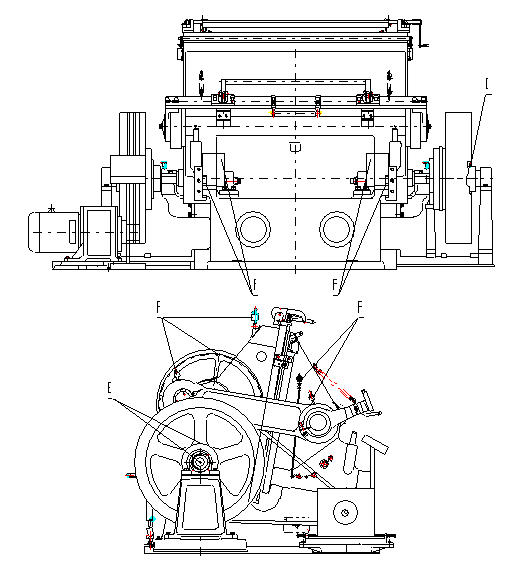

На рис. 9 показаны места для смазки. Позиции «Е» смазывают густой смазкой (типа солидола) один-два раза в месяц. Позиции “F” смазывают машинным маслом 80w90 летом, и 10w40 зимой, следите за попаданием смазки в нужные места, смазывайте должным образом 8-10 раз каждое место. Особенно внимательно следите за смазкой втулок шатунов и больших зубчатых колес.




6. Подшипники пресса вырубного

Тип

Наименование

Размер

Кол-во

Позиция

3513

Двухрядный шариковый подшипник

65х120х31

1

На левом вала

6534916

Двухрядный роликовый подшипник

95х110х63

4

Середина вала

6014

Однорядный шарикоподшипник

70х110х20

2

На правом торце вала

6016

Однорядный шарикоподшипник

80х125х22

2

Маховик

6216

Однорядный шарикоподшипник

80х140х26

2

Маховик



7. Главная панель и электрическое управление пресса вырубного

7.1. Подключение

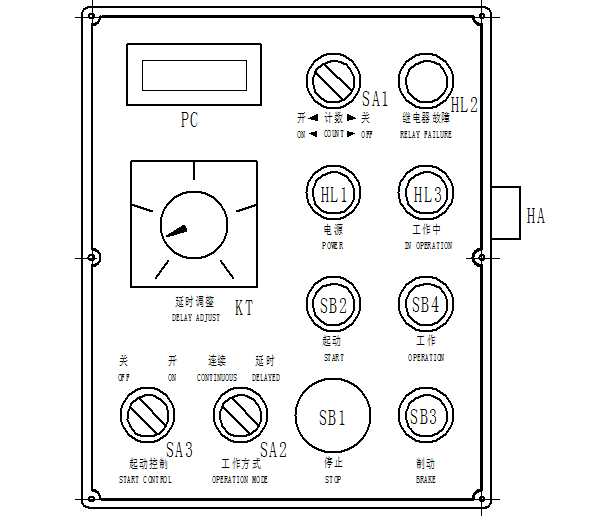

Напряжение электропитания пресса – 380В, если у Вас сетевое напряжение 420В, то соедините провод V1 в электрическом шкафу с концом провода 420В трансформатора ТС. После включения питания должна загореться лампа «Индикатор питания» на панели управления (рис.10).

7.2. Запуск двигателя

Перед стартом двигателя, Вы должны повернуть ручку регулировки скорости инвертора в положение “min”, затем нажмите кнопку "Старт", и двигатель начнет работу. После запуска двигателя, Вы можете медленно поворачивать ручку регулировки скорости, чтобы подобрать необходимую скорость.


7.3. Начало работы

После того, как двигатель наберет необходимую скорость вращения и заработает в нормальном режиме, Вы можете кнопкой “Операция” начать вырубку. Пресс может работать в  двух режимах работы: непрерывный (“CONTINUOUS”) и с паузой (“DELAYED”). Время паузы устанавливается на реле времени (“DELAY ADJUST”).



7.4. Остановка пресса

Для остановки пресса нажмите кнопку “Стоп”. Работа будет остановлена также при срабатывании устройства безопасности, или при нажатии на педаль выключателя.

Когда работа должна быть немедленно прервана в экстренном случае, Вы должны нажать кнопку аварийной остановки. Если необходимо перезапустить пресс, Вы должны повернуть и высвободить кнопку аварийной остановки.



7.5. Счетчик

Когда необходим подсчет ударов, установите выключатель счётчика в положение "ON", и нажмите, "reset" (сброс) на счетчике, чтобы обнулить показания.




8. Принципиальная электрическая схема и список электрических компонентов пресса вырубного

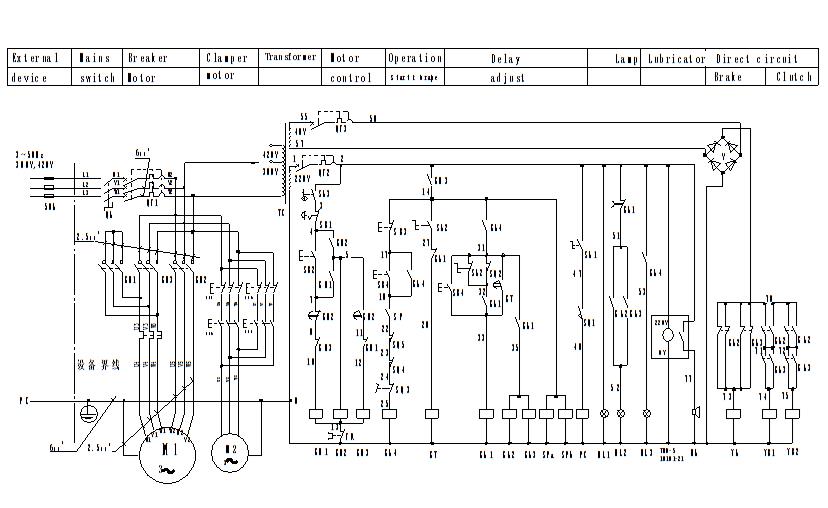

8.1 Принципиальная электрическая схема



8.2 Список электрических компонентов



CODE

NAME

TYPE SPECIFICATION

QUANT.

REMARK

M1

MOTOR

Y160L-6, 11KW

1

970rpm

M2

LOW-SPEED MOTOR

130TDY115M

1

115rpm

KM1, KM2, KM3

Y-△ STARTER

QJX4-25d/TH, 220V

1

SET 3SECONDS

FR

THERMAL RELAY

JRS4-25322d/TH

1



HL1

INDICATING LAMP

AD16-22D/w31,220V

1

WHITE

HL2

INDICATING LAMP

AD16-22D/r31,220V

1

RED

HL3

INDICATING LAMP

AD16-22S/r31,220V

1

RED

KA1

RELAY

GMR-4,2NO2NC,220V

1

+SK4-320

KA2,KA3

RELAY

GMR-8,5NO3NC,220V

2



KA4

RELAY

MY4, 220V

1



KT

TIME RELAY

H3CT-8HB,0.1-10S

1



PC

COUNTER

JDM5-61S,220V

1



QA

MAINS SWITCH

JDS-2·2/Z,40A

1



QF1

CIRCUIT BREAKER

BKND/40A/3P

1



QF2

CIRCUIT BREAKER

BKNC/2A/1P

1



QF3

CIRCUIT BREAKER

BKNC/10A/1P

1



SA1

SWITCH

LA39 (A)-01X/g

1



SA2

SWITCH

LA39 (A)-11X/r

1



SA3

KEY SWITCH

LA39 (A)-10Y/a

1



SB1

BUTTON

LA39(A)-01Z/rΦ40

1



SB2

BUTTON

LA39 (A)-10/g

1



SB3

BUTTON

LA39 (A)-01/r

1



SB4

BUTTON

LA39 (A)-20/g

1



SB5

BUTTON

LAY5-33/4, YELLOW

1



SB6

BUTTON

LAY5-33/5, BLUE

1



SP

PHOTO-ELECTRICAL SWITCH

E3JK-5M1

1



SQ2

PROXIMITY SWITCH

E2E-X5Y2

1



SQ4,SQ5

TRAVEL SWITCH

LXK2-101

2



SQ3

FOOT PEDAL SWITCH

LST2-11, YELLOW

1



SQ1

TRAVEL SWITCH

X2N

1



TC

TRANSFORMER

JBK4-630

380V, 420V/220V, 48V

1



V

DIODE BRIDGE

35A, 1000V

1



YA

BRAKE COIL

SELF-MADE

1



YB1,YB2

CLUTCH COIL

SELF-MADE

2
