ВВЕДЕНИЕ

Профессиональный и надежный буклетмейкер предназначен для изготовления буклетов. Буклетмейкер обладает полным набором функций, что в сочетании с высоким качеством комплектующих гарантирует долгую и удобную работу с устройством.

Прежде чем начать работу, ознакомьтесь с настоящим руководством. Немного попрактиковавшись, Вы сможете достичь высоких результатов.

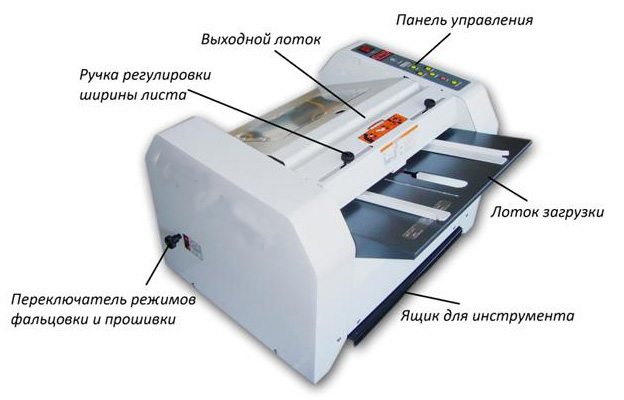

ОСНОВНЫЕ ЧАСТИ БУКЛЕТМЕЙКЕРА

Вес: 35 кг Габариты: 57см х 50см х 38см

СБОРКА И МЕРЫ ПРЕДОСТОРОЖНОСТИ БУКЛЕТМЕЙКЕРА

1.     Установите буклетмейкер на твердую, устойчивую поверхность.

2.     Подключите электрический кабель.

3.     Не используйте устройство в сырых помещениях.

4.     Следите за целостностью питающего кабеля.

5.     Не допускайте контакта питающего кабеля с горячими поверхностями.

6.     В случае возникновения неисправностей, обращайтесь в специализированный сервис, не пытайтесь ремонтировать буклетмейкер самостоятельно.

ФАЛЬЦЕВАНИЕ И СКРЕПЛЕНИЕ СКОБАМИ БУКЛЕТМЕЙКЕРА

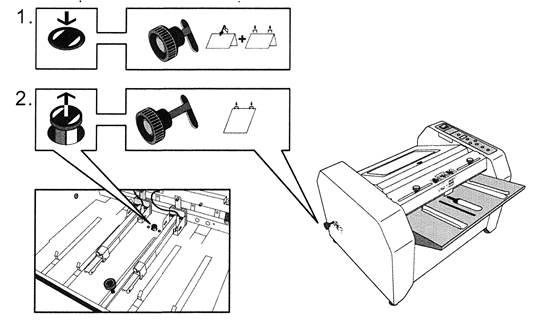

1.     Для изготовления скрепленного скобами буклета с линией сгиба посередине, утопите две кнопки, показанные на рис.1.

2.     Для изготовления скрепленного скобами буклета без линии сгиба вытяните две кнопки, показанные на рис.2.

3.     Для изготовления не скрепленного скобами буклета с линией сгиба посередине, утопите две кнопки, показанные на рис.1, при этом скобы в степлерных головках должны отсутствовать



.

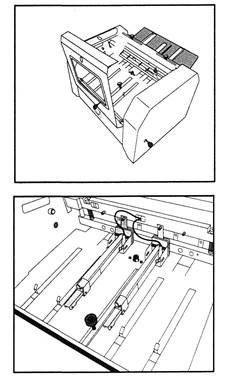

УСТАНОВКА СТЕПЛЕРНЫХ ГОЛОВОК БУКЛЕТМЕЙКЕРА

Буклетмейкер имеет две степлерные головки, расположенные на расстоянии 80мм друг от друга,  что позволяет изготавливать буклеты размерами от А6 до А4. Для изготовления буклетов больших размеров вы можете приобрести две дополнительных степлерных головки, либо увеличить расстояние между имеющимися.

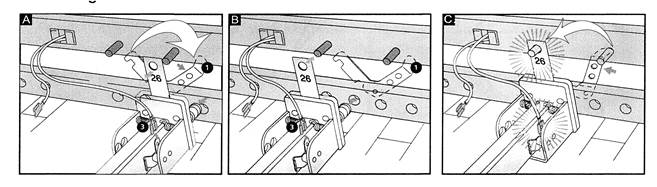

Процедура снятия/установки степлерных головок состоит из следующих шагов:

A.   Поверните защелку против часовой стрелки в положение 1, чтобы освободить степлерную головку. Отсоедините разъем от головки.

B.   Снимите степлерную головку и установите ее в другое положение.

C.   Убедитесь, что отверстие на толкателе скоб совпало с направляющим стержнем и маркировка «26» обращена к тыльной стороне буклетмейкера. Поверните защелку по часовой стрелке, чтобы зафиксировать головку и подсоедините разъем.

ВНИМАНИЕ: Защелка должна надежно фиксировать степлерную головку во избежание ее смещения, способного серьезно повредить буклетмейкер.

Извлечение застрявших в степлерной головке скоб:

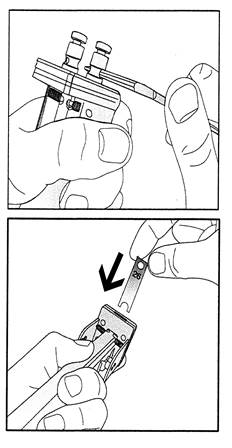

Снимите степлерную головку, как описано выше и при помощи универсального ключа отвинтите переднюю крышку. Удалите застрявшие скобы и очистите головку. Привинтите крышку на место и установите головку на буклетмейкер.

Замена толкателя скоб:

Для обеспечения надежной работы степлерной головки необходимо время от времени менять толкатель скоб. Изношенный или поцарапан-ный толкатель приводит к застреванию скоб и издает нехарактерные звуки во время работы. Для покупки нового толкателя скоб обрати-тесь в сервисный отдел организации, в которой был приобретен буклетмейкер.

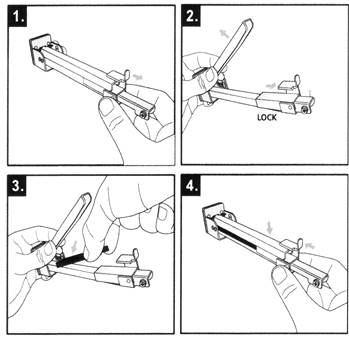

ЗАГРУЗКА СКОБ В БУКЛЕТМЕЙКЕР

1.     Потяните на себя до упора крышку магазина для скоб.

2.     Откройте крышку.

3.     Загрузите скобы в магазин (используйте стандартные 26/6 или 26/8 скобы).

4.     Закройте крышку и установите ее на место. Крышка не должна болтаться, так как это приведет к нарушению целостности блока скоб.

ВНИМАНИЕ: Используйте только оригинальные скобы, Некачественные скобы могут повредить степлерную головку и ухудшить качество скрепления листов.

Когда в магазине останется 5 скоб зажжется индикатор «No-Staple» и буклетмейкер остановится. Извлеките оставшиеся скобы из магазина и зарядите магазин заново (максимальная загрузка 210 скоб).

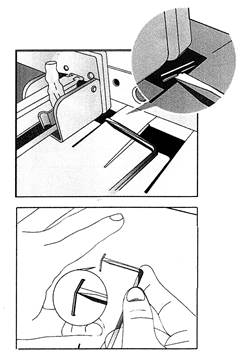

Испорченные скобы могут упасть под степлерную головку. Для их извлечения используйте универсальный магнитный ключ.

Не засовывайте ключ в отверстия в корпусе буклетмейкера во избежание поражения электрическим током.

Универсальный ключ можно также использовать в качестве антистеплера.

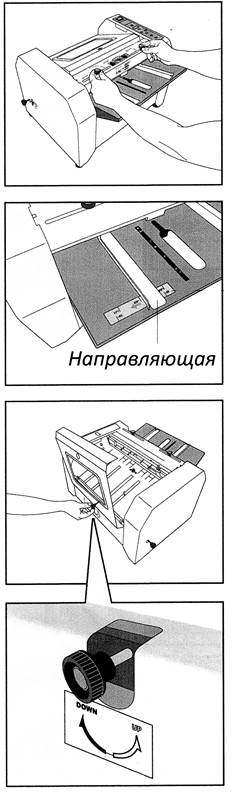

УСТАНОВКА РАЗМЕРОВ БУМАГИ БУКЛЕТМЕЙКЕРА

1.       Установите левую направляющую пластину в положение, соответствующее размеру бумаги, которую вы собираетесь использовать и зафиксируйте с помощью винта с рифленой головкой.

2.       Вставьте бумагу, выровняв ее по левой направляющей.

3.       Придвиньте правую направляющую к стопке бумаги, оставив зазор примерно 1мм, необходимый для беспрепятственного и легкого скольжения бумаги.

Установка длины бумаги

1.            Откройте крышку и установите регулировочную ручку в положение, соответствующее размеру бумаги. Затем закройте крышку и отфальцуйте несколько пробных листов.

2.            Окончательно выровняйте сгиб по центру листа путем небольшого поворота регулировочной ручки.



·        Минимальный формат листа:        А5

·        Максимальный формат листа:       А3

·        Минимальный формат буклета:    А6

·        Максимальный формат буклета:   А4

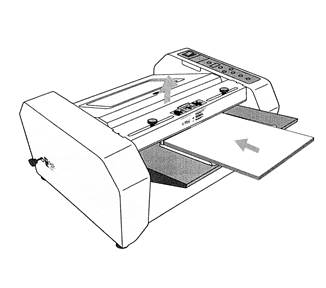

ЗАГРУЗКА БУМАГИ В БУКЛЕТМЕЙКЕР

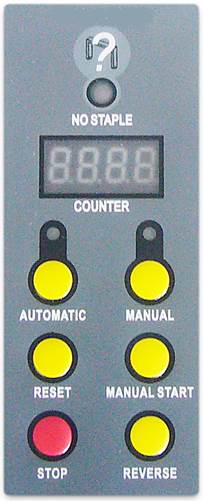

1.     Вставьте стопку бумаги в приемный лоток и выровняйте ее по направляющим. Нажмите кнопку «MANUAL START» на панели управления, листы начнут подаваться в буклетмейкер, а готовые буклеты будут выходить с обратной стороны.

2.     Окончательно отрегулируйте направляющие, длину бумаги и положение степлерной головки до получения удовлетворительных результатов. Затем нажмите кнопку «AUTOMATIC» и обнулите показания счетчика. Автоматическая подача листов начнется через 2 секунды после загрузки бумаги в приемный лоток.

Загружайте одновременно максимум 16 листов бумаги плотностью 70 г/м2 .

Производительность буклетмейкера: 800 буклетов в час.

ОБСЛУЖИВАНИЕ И УХОД ЗА БУКЛЕТМЕЙКЕРОМ

1.     Остерегайтесь попадания пальцев рук, волос, галстуков, шарфов, ювелирных украшений и других предметов в движущиеся части буклетмейкера, так как это может причинить серьезный вред здоровью и привести к поломке буклетмейкера.

2.     В целях безопасности буклетмейкер оснащен защитными датчиками, которые не позволят привести ее в действие с открытой крышкой, а также в случае неправильно установленной бумаги и отсутствии скоб в степлерной головке.

3.     Протирайте буклетмейкер только влажной мягкой тканью. Никогда не используйте химические или спиртосодержащие вещества, так как они могут повредить резиновые валы или корпус буклетмейкера.

4.     Время от времени смазывайте буклетмейкер согласно приведенной ниже инструкции (смазка находится в ящике для хранения вспомогатель-ного инструмента).

5.     Используйте только оригинальные скобы, так как другие могут повредить буклетмейкер.

Питание: 115В/60Гц; 220В/50Гц

Инструменты и приспособления, входящие в комплект поставки:

Толкатель скоб – 2шт.          Набор стандартных скоб

25/6 – 5000шт.
