Инструкция на оборудование Вырубщик пластиковых карт YCK-2AE

ВЫРУБЩИК ПЛАСТИКОВЫХ КАРТ

YCK-2AE

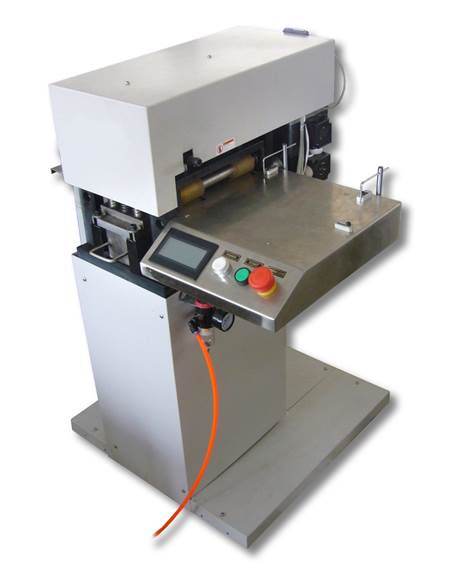

Описание: YCK-2AE



РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2. УСТАНОВКА

3. ПУЛЬТ УПРАВЛЕНИЯ

4. ПОРЯДОК РАБОТЫ

5. НАСТРОЙКА

6. ОБСЛУЖИВАНИЕ И УХОД

7. ЭЛЕКТРИЧЕСКАЯ СХЕМА

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЫРУБЩИКА ПЛАСТИКОВЫХ КАРТ

Материал

0,2-1,0 мм ПВХ или другой пластик

Макет вырубки

2х5

Количество вырубных головок

2

Питание

220В/50Гц

Мощность, Вт

800

Производительность, шт/час

3600

Размеры, мм

750 x 650 x 1100

Вес, кг

180

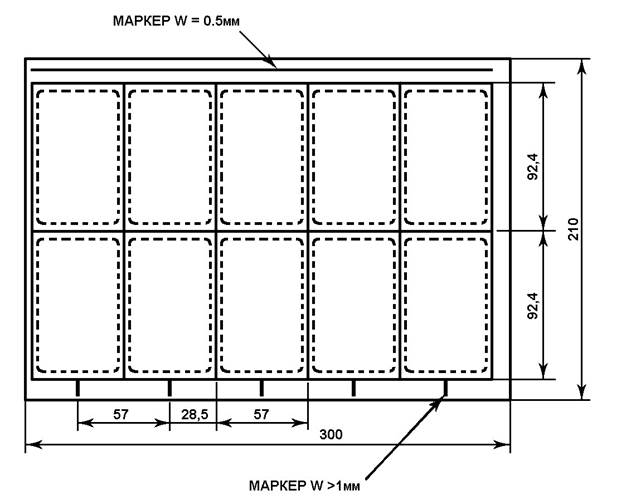

Макет листа 2x5

Описание: макет

УСТАНОВКА ВЫРУБЩИКА ПЛАСТИКОВЫХ КАРТ

 Место установки

Устанавливайте вырубщик пластиковых карт вдали от легковоспламеняющихся жидкостей и горючих газов.

Вырубщик пластиковых карт должен стоять на твердой ровной поверхности.

Не устанавливайте вырубщик пластиковых карт в пыльных, влажных и плохо проветриваемых помещениях.

 Распаковка

Проверьте целостность упаковки. При нарушении известите об этом поставщика.

Снимите вырубщик пластиковых карт с поддона. Отрегулируйте ножки так, чтобы вырубщик пластиковых карт стояла ровно и не раскачивалась. Закрепите ножки контргайками.

 Подключение к источнику питания

Подключение к источнику питания должен осуществлять только квалифицированный специалист. Параметры питающего напряжения: 220В/50Гц, трехпроводное, однофазное. Неправильное подключение может привести к выходу вырубщика пластиковых карт из строя и создает опасность поражения электрическим током.

Вырубщик пластиковых карт должна быть надежно заземлена.

Подключение к пневматической системе

Подключение производится 8мм шлангом к блоку влагоотделения под столом подачи.

Настройте давление воздуха на 0,4 МПа.

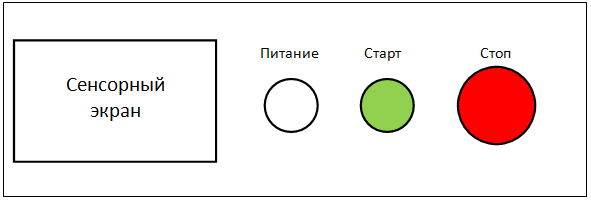

ПУЛЬТ УПРАВЛЕНИЯ ВЫРУБЩИКА ПЛАСТИКОВЫХ КАРТ

Основные элементы

Питание – фиксирующаяся кнопка со световым индикатором. При нажатии кнопки включается общее питание вырубщика пластиковых карт, загорается индикатор кнопки. Для выключения нажмите кнопку повторно.

Старт – запуск автоматического режима вырубки.

Стоп – аварийная остановка, кнопка с фиксацией. В нажатом положении блокируются все элементы вырубщика пластиковых карт. Для снятия фиксации поверните кнопку по часовой стрелке.



 Сенсорный экран

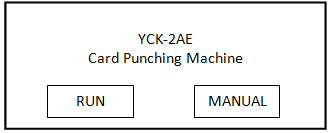

Стартовое меню

RUN – переход на экран автоматического режима.

MANUAL – переход на экран ручного управления.

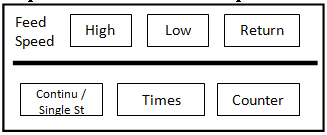

Экран автоматического режима

High – скорость быстрой подачи материала.

Low – скорость медленной подачи материала в районе обнаружения метки.

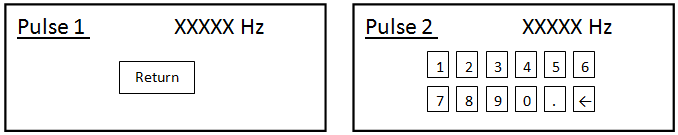

Нажмите на значение параметра, появится табло ввода данных.

Return – возврат в предыдущее меню

Continu/Single – непрерывная работа / одиночный режим. Непрерывная работа позволяет вырубить все заготовки на листе автоматически после одного нажатия кнопки Старт. Одиночный режим требует нажатия кнопки старт для каждого цикла вырубки. Используйте одиночный режим во время тестирования и наладки.

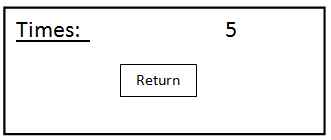

Times – количество циклов вырубки на одном листе в автоматическом режиме. Для стандартного листа 2х5 это значение должно быть равно 5.

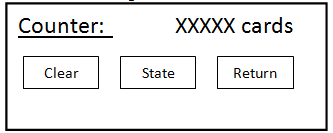

Counter – открывает меню счетчика и состояний.

Счетчик показывает количество вырубленных карт.

Clear – сброс показаний счетчика.

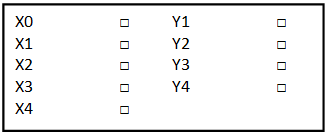

State – открывает меню состояния элементов вырубщика пластиковых карт.

Таблица значений состояний

КОД

ЭЛЕМЕНТ

СОСТОЯНИЕ

X0

Стоп

0

Нажата

1

Не нажата

X1

Старт

0

Не нажата

1

После нажатия

X2

Фотосенсор

0

Нет сигнала

1

Есть сигнал

X3

Датчик привода

0

Нет сигнала

1

Есть сигнал

X4











Y1

Шаговый двигатель

0

Отключено

1

Включено

Y2

Муфта двигателя

0

Отключено

1

Включено

Y3

Подающие валы

0

Отключено

1

Включено

Y4

Выводные валы

0

Отключено

1

Включено



Экран ручного режима

Scrap – опустить/поднять выводные ролики для удаления листа из вырубщика пластиковых карт.

Feed – опустить/поднять подающие ролики.

Run – возврат в меню автоматического режима.

Punch – сделать один цикл вырубки.

Motor – нажать и удерживать для включения шагового двигателя.

Return – возврат в предыдущее меню.

ПОРЯДОК РАБОТЫ ВЫРУБЩИКА ПЛАСТИКОВЫХ КАРТ

 Пробное включение

Нажмите кнопку Питание, для включения вырубщика пластиковых карт.

Выберете автоматический режим (нажмите RUN).

Выберете одиночный режим (Нажмите Continu/Single St, чтобы высветилось Single St).

Установите лист на стол подачи, ориентируясь по указательным иглам или упорам.

Нажмите кнопку Старт, подающие ролики опустятся, и начнется подача листа в зону вырубки. Когда фотодатчик обнаружит метку, лист остановится. Нажмите кнопку Старт еще раз, чтобы сделать вырубку, после вырубки подающие ролики включатся и подадут лист до следующей метки.

Вырубите лист до конца. Посмотрите, насколько точно происходит вырубка и, при необходимости, отрегулируйте положение указательных игл или упоров.

 Работа в автоматическом режиме

Нажмите кнопку Питание, для включения вырубщика пластиковых карт.

Выберете автоматический режим (нажмите RUN).

Выберете режим непрерывной работы (Нажмите Continu/Single St, чтобы высветилось Continu).

Установите лист на стол подачи, ориентируясь по указательным иглам или упорам.

Нажмите кнопку Старт, подающие ролики опустятся, и начнется подача листа в зону вырубки. Когда фотодатчик обнаружит метку, лист остановится и автоматически произойдет вырубка. После чего подача листа возобновится до обнаружения следующей метки. Вырубка будет происходить автоматически. После завершения заданного количества циклов вырубки (параметр Times) подающие ролики поднимутся и включатся выводные ролики.

Заберите вырубленный лист с выводного столика и установите на стол подачи следующий лист. Для продолжения работы нажмите кнопку Старт.

НАСТРОЙКА ВЫРУБЩИКА ПЛАСТИКОВЫХ КАРТ

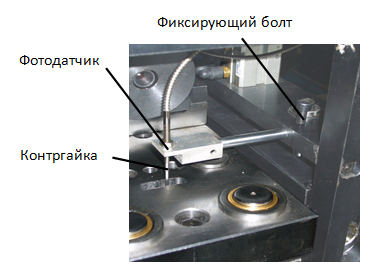

Настройка положения фотодатчика

Фотодатчик крепится на кронштейне.

Для регулировки положения фотодатчика ослабьте фиксирующий бол и настройте положение кронштейна.

Для регулировки высоты фотодатчика ослабьте контргайку и настройте положение фотодатчика

 Настройка чувствительности фотодатчика

Фотодатчик FS-V11 имеет функцию автоматической настройки чувствительности.

Для настройки нажмите и отпустите кнопку SET на датчике, когда в световом пятне датчика находится лист без метки.

Загорится оранжевый индикатор. Затем подведите метку в световое пятно датчика, нажмите и удерживайте кнопку SET, пока оранжевый индикатор не замигает. Отпустите кнопку SET, оранжевый индикатор погаснет.

Настройка глубины перфорирования

Если карточки падают вниз нормально, то настройка глубины перфорирования не требуется.

Для регулировки глубины перфорирования необходимо использовать прокладки различной толщины между перфорирующим элементом и упорной планкой, находящейся под эксцентриком привода.

ОБСЛУЖИВАНИЕ И УХОД ВЫРУБЩИКА ПЛАСТИКОВЫХ КАРТ

Регулярно очищайте и смазывайте направляющие перфорирующего инструмента.

В процессе работы не забывайте извлекать вырубленные карточки из приемного ящика.

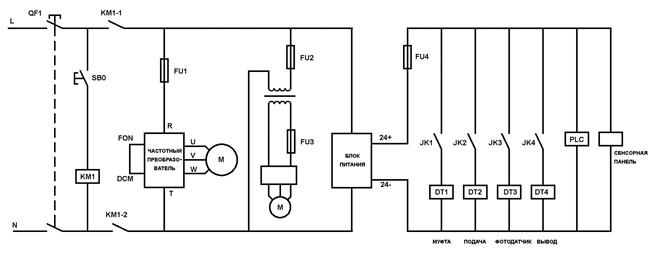

ЭЛЕКТРИЧЕСКАЯ СХЕМА ВЫРУБЩИКА ПЛАСТИКОВЫХ КАРТ



Описание: схема
