Инструкция на оборудование Контрольные весы 200-220

Контрольные весы

С-200-220

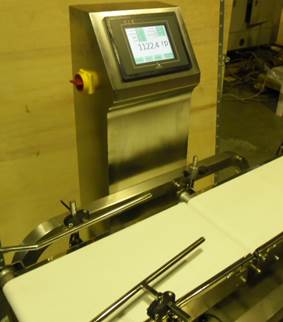

Описание: C:\Users\A.Naumov\Desktop\ФОТО ЧИК-ВЕЕРА\SAM_0886.JPG

Инструкция по эксплуатации



                          Содержание:

Глава№1.Введение.

1.1 Примечания.

Глава№2.Технические параметры.

Глава№3.Структура контрольных весов.

3.1 Основные компоненты.

3.2Габаритные размеры.

3.3 Установка стандартных компонентов.

3.3.1 Установка транспортера.

Глава№4.Ежедневная работа.

4.1 Страница запуска.

4.2 Главное меню.

4.3 Записи.

4.4 Статистическая схема в форме колебаний волны.

4.5 Запись не прошедшего продукта.

4.6 Страница работы.

4.7 Ручная проверка.

Глава№5.Ежедневная работа.

5.1 Установка программы.

5.2 Загрузочная ячейка.

5.3 Калибровка.

Глава№6.Техническое обслуживание и ремонт.

Глава№7.Транспортировка и хранение.

Глава№8.Открытие упаковки и проверка.

Глава№9.Электрические схемы.



Глава№1.Введение.

1.1  Примечания по контрольным весам

1.Условия среды:

1)Температура: 0-40оС.

2)Влажность: 35-85%.

3)Мощность: переменный ток 220±10% 50/60Гц.

4)Место установки: твердая, горизонтальная и без вибраций поверхность.

5) Заземление: убедитесь, что контрольные весы подключена к линии заземления независимо и безопасно.

6)Работа должна проходить в асептическом и непыльном рабочем месте в случае упаковки пищевых продуктов.

2.На транспортере не должно быть тряски и  сильного давления.

3.При первом запуске после включения загрузочную ячейку необходимо калибровать. Убедитесь, что значение фильтра установлено на 14.

4.Выключайте питание перед ремонтом и чисткой контрольных весов.

5.При возникновении неисправности в электричестве к ремонту допускаются только электрический персонал.

6.Не применяйте большое давление на весы при чистке, чтобы не повредить загрузочную ячейку.

7.Сигналы соединения от другого оборудования (например, упаковочная машина, машина для переноса продукта и пр.) должны быть 30В переменного тока, а ток 100мА.

Глава№2.Технические параметры контрольных весов

Элемент

Значение

Напряжение

220В переменного тока

Частота мощности

50/60Гц

Номинальный ток

Мощность

0.4кВт

Весовой диапазон

10-2000гр

Размер дозатора

200-220-300-400мм

Ширина продукта (мм)

≤220

Длина продукта (мм)

≤230

Макс. скорость/мин

90пак

Разрешение

0.1гр

Точность

10гр<Х≤150гр, ±0.5гр, Х>150гр, ±1гр

Внешняя высота

1234мм

Общий вес

120кг

Установленное количество продуктов

10

Габаритная длина

1380мм

Габаритная шина

560мм

Габаритная высота

1200мм

Общий вес

150кг



Глава№3.Структура контрольных весов

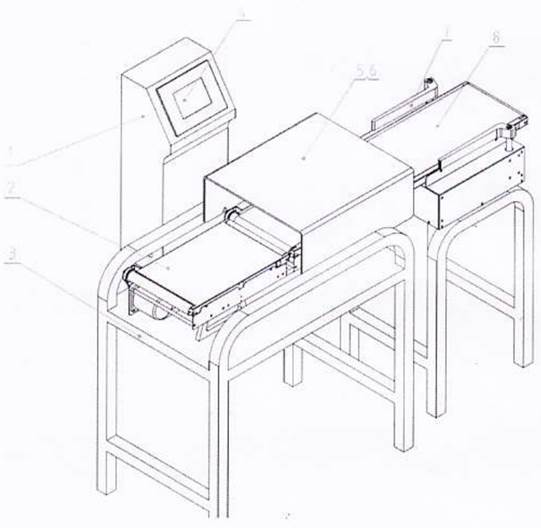

3.1 Основные компоненты



Компонент

1

Электрический шкаф

2

Направляющий транспортер

3

Станина

4

Сенсорный экран

5

Ветровое стекло

6

Транспортер весов

7

Ручки для отбраковки

8

«Отбраковочный» транспортер



3.2Габаритные размеры контрольных весов

1).Размер при перевозке: 1100(Д)*650(Ш)*900(В)

2).Вес при перевозке: 160кг

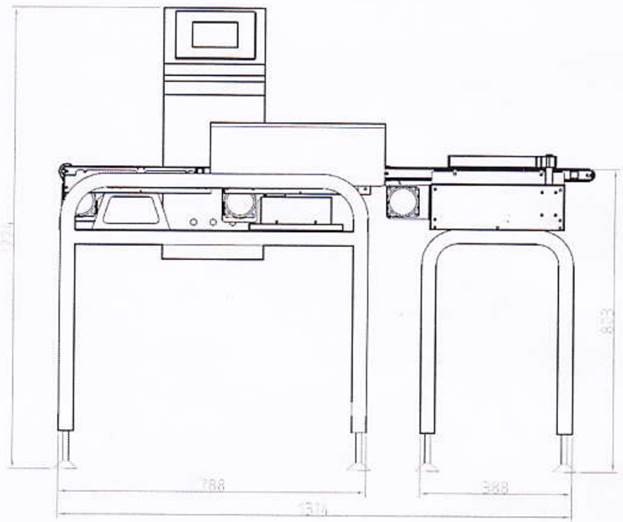

3).Габаритный размер: показан на рисунке № 3-2-1 и рисунке №  3-2-2

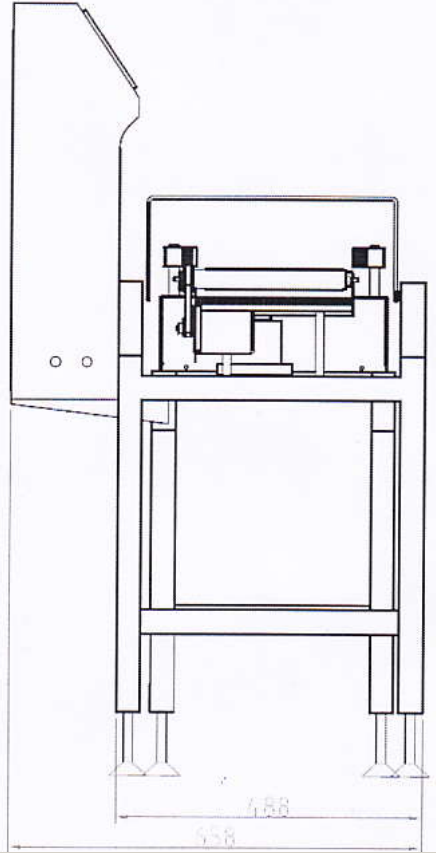

Рисунок№ 3-2-1

Рисунок№3-2-2





3.3 Установка стандартных компонентов контрольных весов

3.3.1 Установка дозатора.

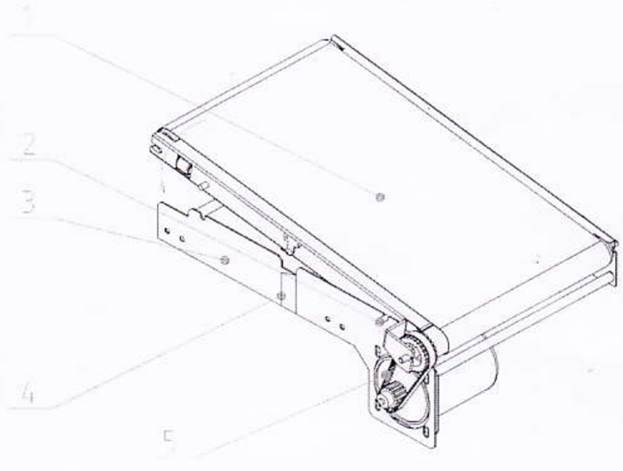

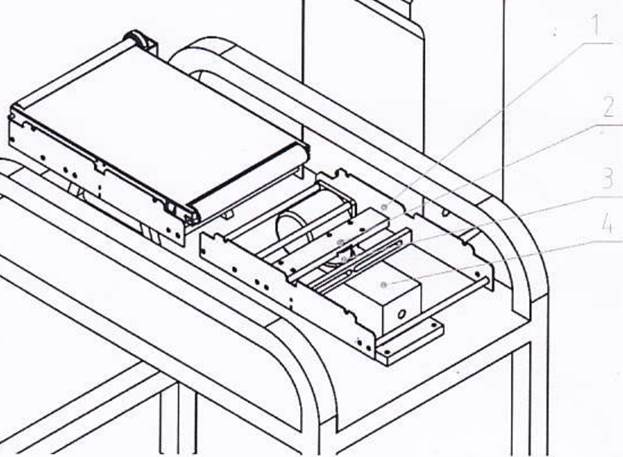

1).Как показано на рисунке № 3-3-1, сначала подготовьте гаечный ключ М6 и два винта М6, плоскую шайбу и пружинную шайбу. Затем расположите держатели транспортера (1) в гнезда (3) и закрепите их двумя винтами М6 в положении 2. Три транспортера должны быть выровнены друг с другом.

Будьте внимательны при использовании силы установке держателей транспортера (1), чтобы избежать удара загрузочной ячейки (4).

Рисунок №  3-3-1

2).Как показано на рисунке № 3-3-2, удерживайте внешний край транспортера двумя руками, наклоните его, установочный стержень (2) должен достигнуть держателей (3), закрепите ремень (5), осторожно положите транспортер и отрегулируйте, чтобы он совпадал со скобой (4), зафиксируйте его. Будьте осторожны с загрузочной ячейкой.

Рисунок №  3-3-2

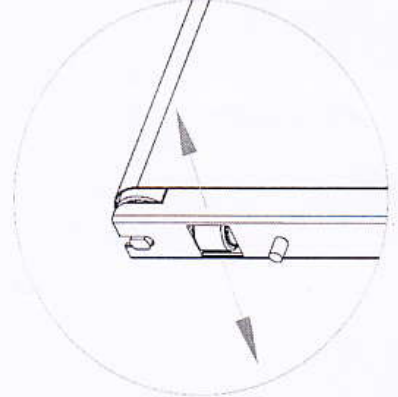

3).Отрегулируйте плотность и отклонение транспортера, как на рисунке №3-3-3. Покрутите ролик, вверх, чтобы ослабить; вниз, чтобы затянуть. Рекомендуемое расстояние между транспортером и держателем 1мм.

Рисунок№ 3-3-3

Глава№4.Ежедневная работа контрольных весов

4.1 Страница запуска.

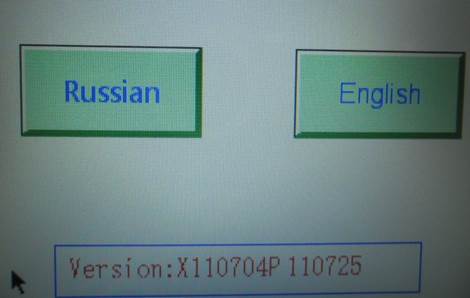

Включите контроллер и выберите язык на странице запуска, как показано на рисунке № 4-1-1.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0860.jpg



Рисунок№ 4-1-1

1). Russian / English: Русский / Английский язык.

2).Version: № версии.

3). Х090601: № версии сенсорного экрана.

4).Р####: № версии PLC.

4.2 Главное меню контрольных весов

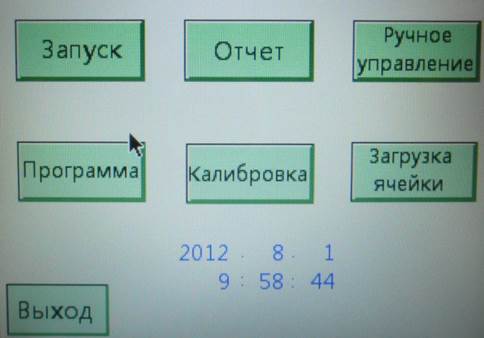

Выберите английский язык, и вы перейдете на страницу главного меню. Как на рисунке 4-2-1

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0863.jpg



Рисунок№ 4-2-1

1. 2012/8/1: текущая дата.

2.9: 58: 44: текущее время.

3.Запуск: переход в меню работы.

4.Отчёт: переход к странице статистики.

5.Ручное управление: переход к установке веса и опорного значения.

6.Программа: переход к установке программы.

7.Калибровка: переход к калибровке загрузочной ячейки.

8.Загрузка ячейки: переход к установке загрузочной ячейки.

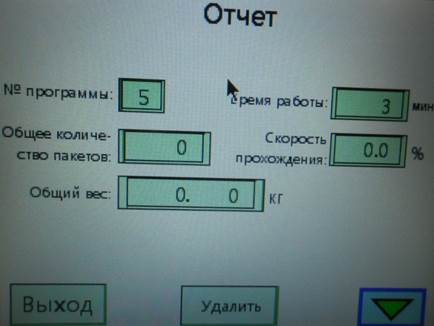

4.Отчёт контрольных весов

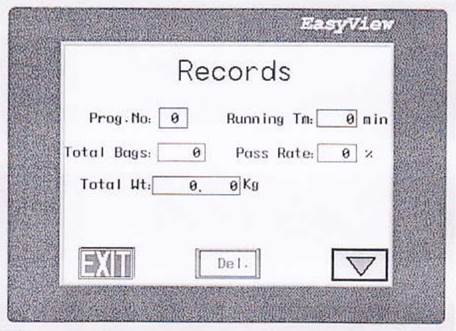

Нажмите «Отчёт» в главном меню для перехода к странице записей. Как на рисунке 4-3-1.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0877.jpg

Рисунок№4-3-1

1.№ программы: Выберите номер программы 1-20 для взвешивания различных продуктов.

2.Время работы: общее число минут работы во время одной работы.

3.Общее кол-во пакетов: общее количество проверенных пакетов за работу

4.Скорость прохождения: Проверка  между : (целевой вес + перевес) и (целевой вес-недовес), степень прохождения = (прошедшие пакеты/общее число пакетов)%.

5.Общий вес: общий вес проверенных пакетов за работу.

6.: удаляет все записи статистики, статистическую схему и записи некачественных продуктов.

7.: следующая страница

8.: Выход

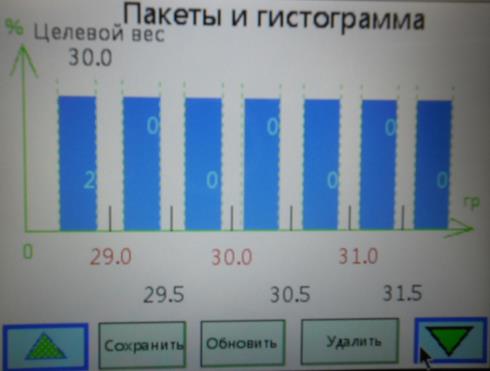

4.4 Статистическая схема контрольных весов

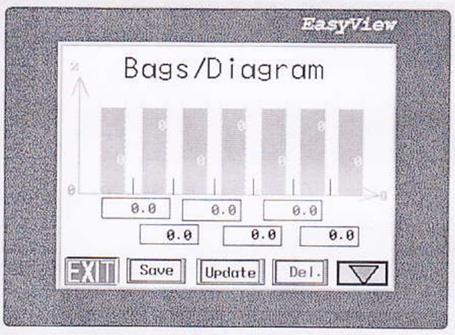

  Нажмите «Следующая страница       » на странице записей для перехода к статистической схеме. Как показано на рисунке 4-4-1.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0881.jpg

Рисунок№ 4-4-1

1).Как показано на рисунке 4-4-1, ось Х, которая делится на 7 областей с 6-ю шкалами, обозначает=7 весовых диапазонов. А ось Y означает общий процент  пакетов в этой области. Число на колонке в каждой области обозначает пакеты, а цвет обозначает проценты. Если значение веса одного пакета в этой области проверено, число увеличится на 1 соответственно.

2).Пакеты: Число на колонке в каждой области показывает количество пакетов в интервале весового диапазона.

3).Гистограмма: показывает процент пакетов в соответствующей области в общем количестве пакетов.

4).: Нажмите для сохранения настройки интервального значения каждой области, иначе они будут утрачены.

5).: Нажмите для обновления статистической схемы, если установлено новое интервальное значение.

6).: для сброса всех записей статистической схемы

7).При первом запуске, контроллер автоматически установит шесть интервальных значений в каждой области путем увеличения или уменьшения в прогрессии на 0.5гр на основании целевого веса.

8). : Выход

9).: следующая страница

4.5 Запись некачественного продукта.

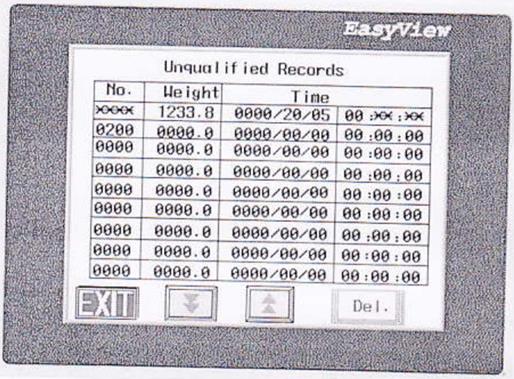

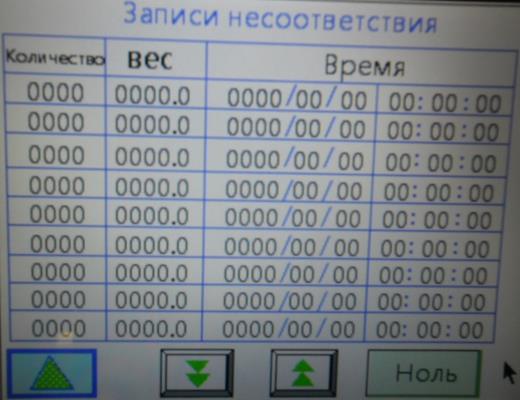

  Нажмите кнопку «Следующая страница       » на странице со статистической схемой для перехода. Как показано на рисунке 4-5-1.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0883.jpg

Рисунок№ 4-5-1

1).Количество: порядковый номер некачественного продукта, например, 200 означает, что 200ый продукт некачественный.

2).Вес: указанный вес некачественных продуктов

3).Время: время и дата взвешивания некачественного продукта

4).: следующие три записи

5).: предыдущие три записи

6).: сброс всех записей

7).: Выход

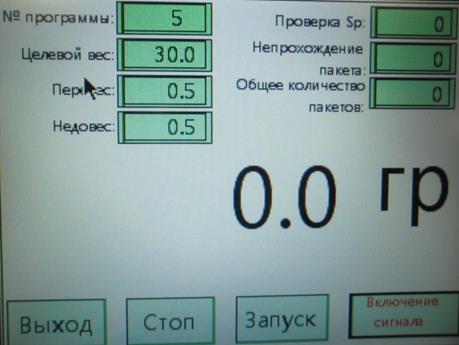

4.6 Страница работы.

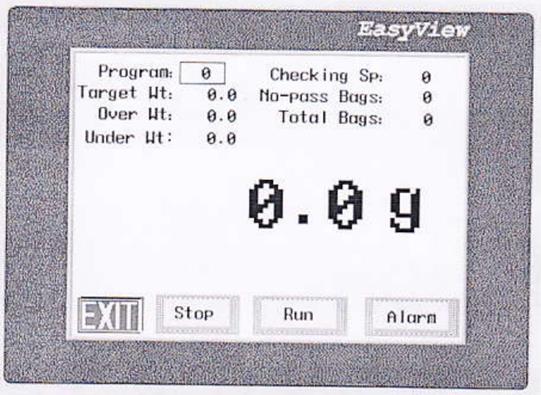

Нажмите «Запуск» в главном меню для перехода к странице работы. Как показано на рисунке 4-6-1.



Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0864.jpg

Рисунок №4-6-1

1).№ программы: выберите 1-2 для отображения различных программ

2).Целевой вес: требуемый целевой вес для проверки

3).Перевес: верхний предел целевого веса

4).Недовес: нижний предел целевого веса

5).Проверка : количество пакетов проверяемых в минуту

6).Не прохождение пакета: общее количество некачественных пакетов, чей вес  не между (целевой вес + перевес) и (целевой вес-недовес)

7).Общее кол-во пакетов: общее количество пакетов за работу

8).Стоп: остановка работы

9).Запуск: начало работы

10).Включение сигнала: Нажмите кнопку, прозвучит сигнал и работа остановится в случае если пакеты проходит через уровневый датчик слишком близко. Он не будет работать, если не нажать.

11).: выход

4.7 Ручная проверка.

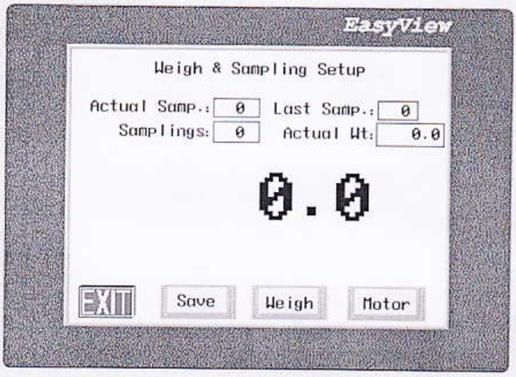

Нажмите «Ручное управление» в главном меню для перехода к странице, как на рисунке 4-7-1.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0868.jpg

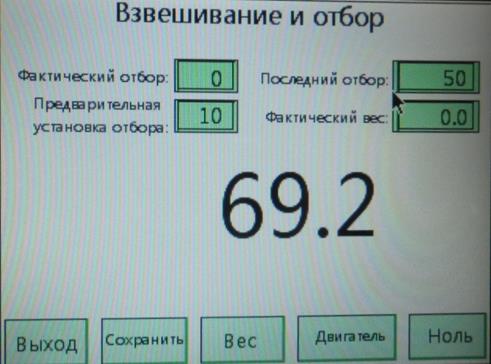

Рисунок № 4-7-1

Эта страница для статического взвешивания и установки опорного значения.

1).Фактический отбор: количество опорных значений (т.е. данные взвешивания), которые считывает PLC с модуля A/D при взвешивании.

2).Последний отбор: Опорное значение (т.е. данные взвешивания) будут отправлены для сохранения в регистре последнего опорного значения после взвешивания. Это значение обновляется после каждого взвешивания.

3).Предварительная установка отбора: Этот параметр (ниже обозначен как «N») частично используется для дозирования с высокой точностью, выполняется следующим образом: указанный вес = общий вес от (250-N/2)-го значения  до (250+N/2) -го значения/N. Это значение можно установить в установке программы (Программа).

4).Фактический вес: взвешивание без запуска. Нажмите «Вес» и

« Двигатель», контроллер приступает к взвешиванию при работе. Пусть пакеты проходят через контроллер непрерывно для имитации фактической скорости работы. Будет достигнуто опорное значение для каждого взвешивания, с которого PLC берет самое легкое и сохраняет. Нажмите «Сохранить», будет предложено выполнить запуск при успешном сохранении. Иначе, будет произведен сигнал и совет о снижении скорости и перезапуска в случае если « Фактический отбор» меньше 16.

5).Save: сохранить все настройки.

6). : Выход



Глава№5.Ежедневная работа контрольных весов

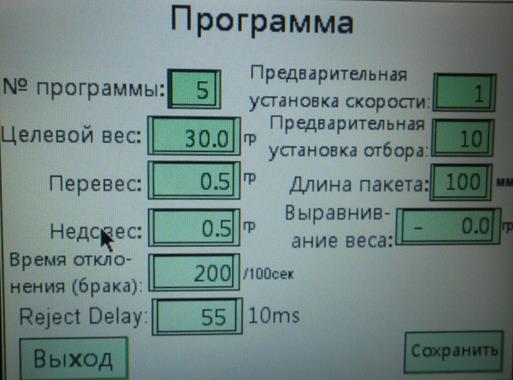

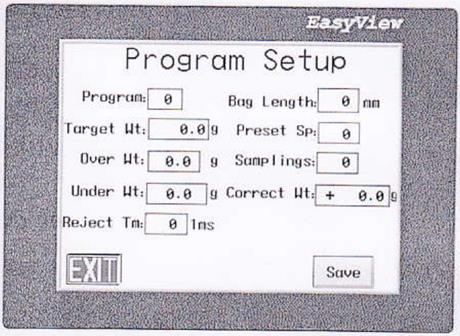

5.1 Установка программы.

Нажмите «Программа» в главном меню для перехода, как показано на рисунке 5-1-1.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0869.jpg

Рисунок№ 5-1-1

1).№ программы: выбор программы 1-20 для взвешивания различных продуктов

2). Целевой вес: требуемый целевой вес каждой упаковки, можно установить 10-1000 (гр.).

3). Перевес: верхний предел целевого веса, например, 1гр означает, что прошло (целевой вес + 1)гр.

4). Недовес: нижний предел целевого веса, например, 1гр означает, что прошел (целевой вес -1)гр.

5). Время отклонения (брака): время работы цилиндра отбраковки.

6). Reject Delay: время  задержки работы цилиндра отбраковки

7).Предварительная установка скорости: доступны 3 скорости. 1 – 30м/мин, 2 – 40м/мин, 3 – 60м/мин.

8).Предварительная установка отбора: установка опорного значения. Ее применение можно найти в пункте 4.7. )

9).Длина пакета: длина каждого пакета

10).Выравнивание веса: этот параметр применяется, если при динамическом взвешивании вес легче или тяжелее фактического. «+» означает, что показанный вес = взвешенному весу (легче) + правильный вес, и наоборот.



10). : Выход

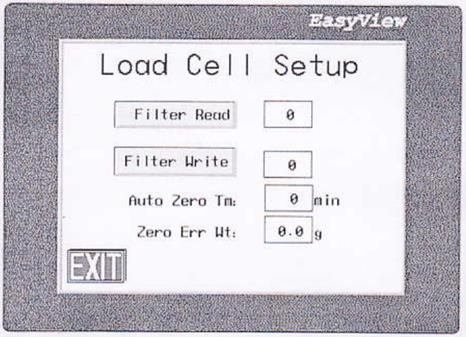

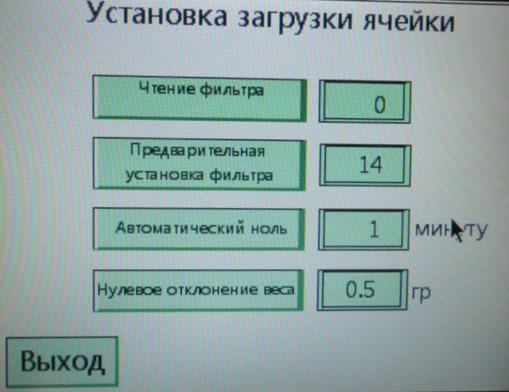

5.2 Загрузочная ячейка.

Нажмите «Загрузка ячейки» в главном меню для перехода. Рисунок 5-2-1.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0874.jpg

Рисунок №5-2-1

1). Чтение фильтра: для чтения значения фильтра загрузочной ячейки(необходимо установить значение 14)т.е. тоже значение, как и  в предварительной установке фильтра).

2). Предварительная установка фильтра: для установки значения фильтра. Фильтр строго рекомендуется установить на 14. Другие значения могут уменьшить точность динамического взвешивания. Введите «14» в пустую область и нажмите «Предварительная установка фильтра», чтобы сохранить. Затем нажмите  «Чтение фильтра» для подтверждения значения.

 3).Автоматический ноль: интервал времени загрузочной ячейки для возврата к нулю для сброса нулевого отклонения во время работы.

4).Нулевое отклонение веса: диапазон нулевого отклонения. Контроллер сохранит отклонения в установленном нулевом весе и автоматически возвращается к нулю после каждого автоматического обнуления.

5). : Выход

Замечание: Не меняйте часто значение «Предварительная установка фильтра», это повлияет на состояние работы.

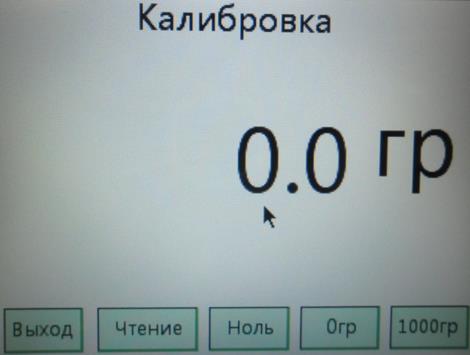

5.3 Калибровка.

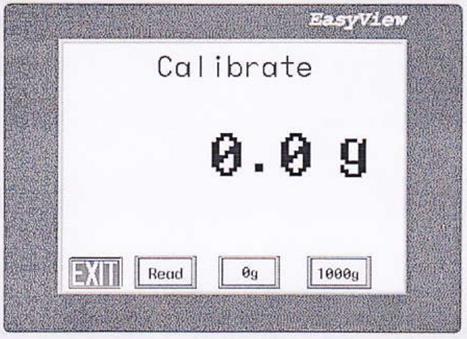

Нажмите «Калибровка» в главном меню для перехода. Рисунок 5-3-1.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0872.jpg

Рисунок№ 5-3-1

1.0g: чтобы установить Ноль. Шаги следующие: все уберите с транспортера, нажмите «0g», затем нажмите «Чтение» для отображения значения взвешивания. Экран покажет 0.0g (доступно нулевое отклонение). Если нет, повторите шаги.

2).1000g: После успешной установки Нуля, положите вес в 1000гр на транспортер весов, нажмите «1000g» для считывания значения взвешивания. Должно отобразиться 1000.0g (доступно нулевое отклонение). Если нет, повторите шаги выше.

3).Чтение для считывания значения взвешивания

4).Тест: установите груз меньшего веса (например, 500гр) и нажмите «Read», затем проверьте значение. Должно отобразиться 500g. Если нет, повторите шаги 1-3.

Замечание: Калибровку следует выполнять в помещении без ветра и вибраций, она должна производиться профессионалами.

Глава№6.Техническое обслуживание и ремонт контрольных весов

Техническое обслуживание и проверка должны выполняться после отключения подачи питания и обученными техниками. Чтобы сохранить нормальное рабочее состояние и увеличить надежность, выполняйте ежедневное техническое обслуживание.

1).К демонтажу контрольных весов допускаются только обученные люди.

2).Ежедневно после работы чистите транспортер весов, транспортер отбраковки, ветровое стекло, направляющий транспортер и другие части, соприкасающиеся с продуктом.

3).Ежемесячно очищайте контрольные весы от пыли.

Глава№7.Перевозка и хранение контрольных весов

1).Транспортировка, установка и демонтаж должны выполняться аккуратно. Не бросайте, не ударяйте, не переворачивайте и поворачивайте. Берегите от дождя и сильных вибраций.

2).Транспортер весов должен быть отделен от загрузочной ячейки во избежание ее повреждения во время перевозки.

Глава№8.Открытие упаковки и проверка контрольных весов

1.Во избежание повреждения поверхности контрольных весов при открытии контейнера, сначала откройте верхнюю крышку, а потом открывайте боковые стенки.

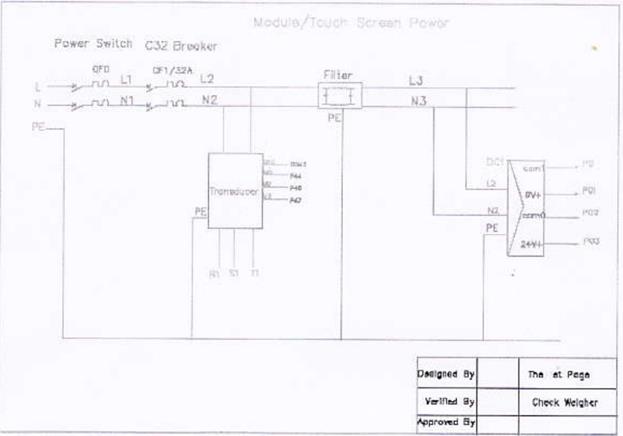

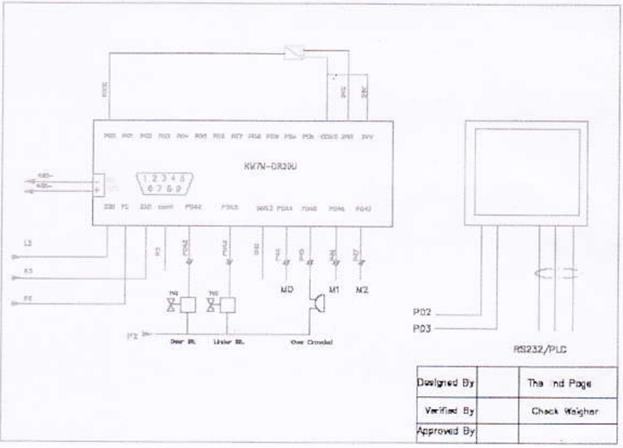

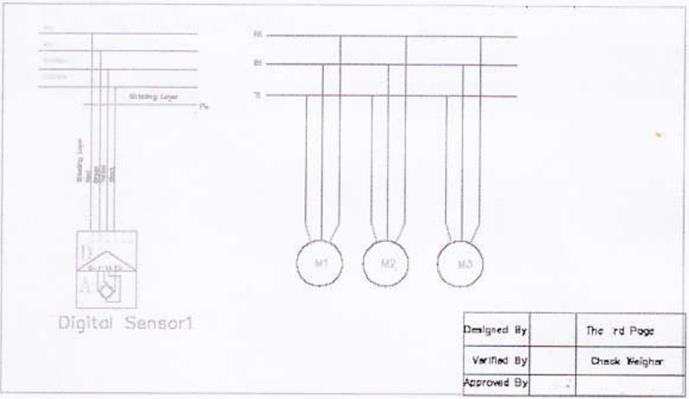

Глава№9. Электрические схемы контрольных весов
