Инструкция на оборудование Ламинатор для пластиковых карт BW 300 VS

ЛАМИНАТОР ДЛЯ ПЛАСТИКОВЫХ КАРТ

BW 300 VS

С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ

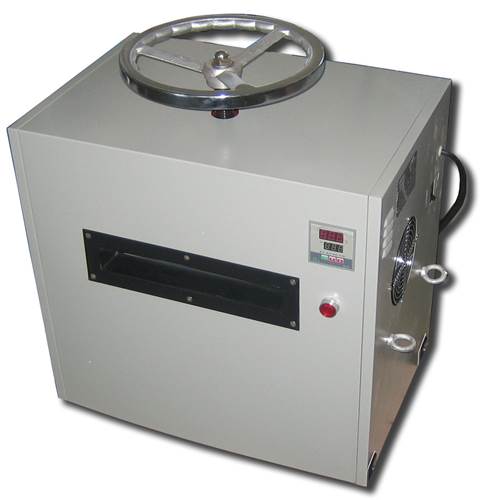

Описание: pic00b



Руководство по эксплуатации

Описание ламинатора для пластиковых карт

Ламинатор для пластиковых карт предназначен для двухстороннего ламинирования различных пластиковых карт, что предохраняет их от губительного влияния окружающей среды. Ламинатор прост в использовании и имеет удобные функции контроля над рабочим процессом: автоматический нагрев до заданной температуры, постоянная индикация текущей температуры, автоматическое поддержание температуры заданное время, быстрое воздушное охлаждение, звуковой сигнал об окончании охлаждения.

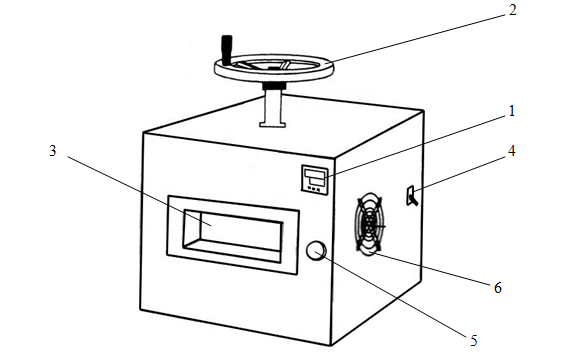

Основные компоненты ламинатора для пластиковых карт



1. Панель настроек

2. Штурвал прижима

3. Окно загрузки





4. Выключатель питания

5. Кнопка СТАРТ

6. Вентилятор



Основные характеристики ламинатора для пластиковых карт

Модель

BW 300 VS

Площадь ламинации; мм

297 x 220

Количество слоев

До 10

Электропитание

220 В, 50 Гц, 3000 Вт

Тип охлаждения

Воздушный

Масса;кг

88 кг

Габариты; мм

620x420x590 (700)



Требования безопасности ламинатора для пластиковых карт

·      Ламинатор для пластиковых карт должна стоять на ровной устойчивой поверхности.

·      Ламинатор для пластиковых карт должна быть заземлена.

·      Во время работы элементы ламинатора для пластиковых карт сильно нагреваются и следует быть предельно осторожным.

·      Установку, подготовку, подключение и техническое обслуживание ламинатора должны выполнять соответствующие специалисты, имеющие допуск к данной работе.

·      К работе на ламинаторе должны допускаться лица старше 18 лет, прошедшие обучение и инструктаж.

·      Перед началом работы внимательно ознакомьтесь с данным руководством.

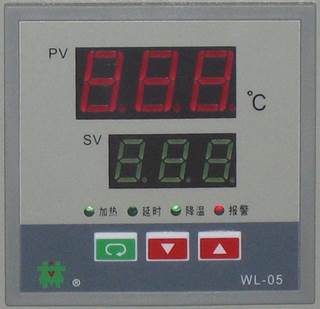

Панель настроек ламинатора для пластиковых карт

Описание: pult_b



На верхнем экране отображается:

Во время работы - текущее значение температуры или времени;

При настройке: ГН – рабочая температура нагрева; ГL – температура охлаждения; dt- время выдержки рабочей температуры; At – время паузы для смены кассет (длительность звукового сигнала).



На нижнем экране отображается – установленные значения параметров режима работы.

Светодиоды обозначают текущую стадию режима работы.

Кнопки управления («функциональная», «уменьшить», «увеличить») предназначены для установки параметров режима работы ламинатора.



При нажатие функциональной кнопки на экране последовательно будут отражаться текущие значения параметров режима работы. Ориентируясь на эти цифры, вы можете внести необходимые изменения в значения температур и времени. Для перехода к другим данным просто нажмите соответствующую функциональную кнопку. С помощью кнопок «▼» и «▲» вы можете регулировать настройки.

Разные типы карт и ламинируемых пленок требуют разные режимы ламинирования. Температура для ламинирования карт 80-120 ºС, время 1-5 мин.



Возможные неисправности и их устранение ламинатора для пластиковых карт

Код ошибки

Описание

Пути решения

Е10

Ламинатор для пластиковых карт будет издавать предупреждающий сигнал, когда что-то не в порядке с сенсором температуры верхней нагревательной плиты.

Проверьте соединение сенсора на предмет короткого замыкания.

Е11

Ламинатор для пластиковых карт будет издавать предупреждающий сигнал, когда что-то не в порядке с сенсором температуры верхней нагревательной плиты.

Проверьте соединение сенсора на предмет разрыва соединения.

Е12

Ламинатор для пластиковых карт будет издавать предупреждающий сигнал, когда что-то не в порядке с сенсором температуры верхней нагревательной плиты.

Проверьте верхний нагреватель на предмет повреждения.

Проверьте соединение сенсора на предмет разрыва соединения

Е20

Ламинатор для пластиковых карт будет издавать предупреждающий сигнал, когда что-то не в порядке с сенсором температуры нижней нагревательной плиты.

Проверьте соединение сенсора на предмет короткого замыкания

Е21

Ламинатор для пластиковых карт будет издавать предупреждающий сигнал, когда что-то не в порядке с сенсором температуры нижней нагревательной плиты.

Проверьте соединение сенсора на предмет разрыва соединения

Е22

Ламинатор для пластиковых карт будет издавать предупреждающий сигнал, когда что-то не в порядке с сенсором температуры верхний нагревательной плиты.

Проверьте нижний нагреватель на предмет повреждения.

Проверьте соединение сенсора на предмет разрыва соединения



Порядок работы ламинатора для пластиковых карт

Подготовьте заготовки для ламинирования.



Пластик, который требуется заламинировать, складывается клеевой поверхностью внутрь. Затем к пластику прикладывается ламинационная пленка клеевой поверхностью внутрь. Подготовленные заготовки помещаются между металлических пластин (до 10 наборов). Вся стопка помещается в ламинатор.

Штурвалом прижима плотно спрессуйте стопку. Нажмите кнопку СТАРТ, начнется нагрев ламинатора до рабочей температуры. Нагрев можно прервать в любой момент повторным нажатием кнопки СТАРТ. При достижении рабочей температуры начнется обратный отсчет времени. По истечении времени автоматически начнется охлаждение ламинатора до 60 градусов Цельсия. Когда температура опустится до 60 градусов Цельсия, раздастся повторяющийся звуковой сигнал. Можно извлечь материал из ламинатора.
