Инструкция на оборудование Машина для припрессовки TYP-660

Машина для припрессовки

TYP-660

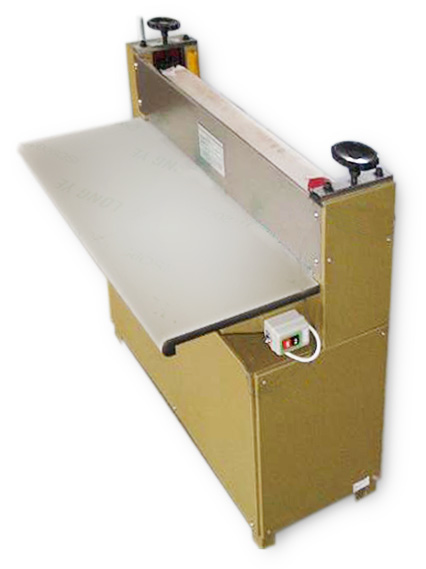

Описание: TYP-660 frontpage

Руководство пользователя

Введение

Машина предназначена для припрессовки (каландрирования) бумажных и картонных заготовок различных величин.

Также из отличительных особенностей TYP-660: небольшие габариты, простое управление и обслуживание.



Технические характеристики машины для припрессовки

Ширина рабочей зоны 660 мм

Макс. толщина изделия 5,0 мм

Скорость подачи 21 м/мин

Мощность привода 1100 Вт

Электропитание 380В

Габариты 920*500*1000 мм

Вес 115 кг



Предосторожности при эксплуатации машины для припрессовки

·         Управлять машиной для припрессовки должен только специально обученный человек.

·      В процессе эксплуатации необходимо использовать масло №М5. Во избежание порчи движущихся частей необходимо подливать масло 3-5 раз в сутки (при интенсивной работе чаще).

·      Во избежание порчи валов необходимо устранить возможность попадания твердых предметов.

·      Для того чтобы очистить вал от клея необходимо остановить машину для припрессовки и отключить питание.

·      После доставки и настройки машины необходимо включить машину для припрессовки и прогнать ее вхолостую.

·      На рабочем столе не должно быть твердых предметов.

·      Если возникли какие-нибудь проблемы в процессе работы необходимо немедленно выключить машину для припрессовки и вызвать обслуживающий персонал.



Подготовка машины для припрессовки

    1. Очистить от смазки.
    2. Налить масло в смазочные масленки.
    3. Убедиться в отсутствии посторонних предметов в области движущихся валов.
    4. Включить питание.



Устройство машины для припрессовки



Описание: DSCF0685

1 нижний вал

2 верхний вал

3 настройка зазора

4 редуктор

5 кнопки включения двигателя

6 двигатель

7 приемный стол (отсутствует)

8 стол подачи



Настройка машины для припрессовки

Установить нужный зазор между валами.

Включить кнопку сеть (валы начнут вращаться)

Подать заготовку между валами со стороны стола подачи.



Завершение работы машины для припрессовки

Выключить двигатель

Выключить питание

Очистить валы от попавшего на них клея
