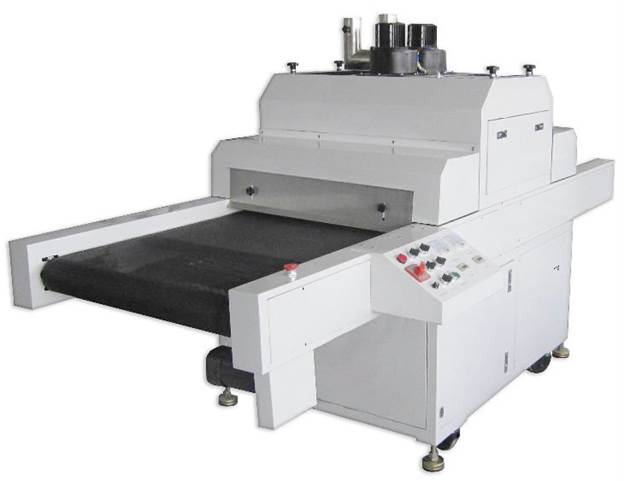

Инструкция на оборудование Машина для ультрафиолетовой сушки WJ-UV-400Y, 750Y, 1300Y

МАШИНА ДЛЯ УЛЬТРАФИОЛЕТОВОЙ СУШКИ ДЛЯ УЛЬТРАФИОЛЕТОВОЙ СУШКИ

WJ-UV-400Y, 750Y, 1300Y



frontpage new.jpg





РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ   2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ   2

ОБЛАСТЬ ПРИМЕНЕНЯ И ОТЛИЧИТЕЛЬНЫЕ ЧЕРТЫ   2

ОСНОВНЫЕ ЧАСТИ   2

ПАНЕЛЬ УПРАВЛЕНИЯ   2

УСТАНОВКА И НАСТРОЙКА   2

ПОРЯДОК РАБОТЫ   2

МЕРЫ ПРЕДОСТОРОЖНОСТИ   2

ОБСЛУЖИВАНИЕ И УХОД   2

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ   2

ЭЛЕКТРИЧЕСКАЯ СХЕМА   2



ВВЕДЕНИЕ

Благодарим за приобретение продукции нашей фирмы.

Нашими основными сферами деятельности являются исследование, разработка, производство, продажа и обслуживание шелкотрафаретного машины для ультрафиолетовой сушки.

Нашу компанию отличают  высокий технический и технологический потенциал, стройная система управления и великолепный сервис.

Поставщиками основных частей нашего машины для ультрафиолетовой сушки являются такие всемирно известные бренды как: Siemens, Mitsubishi, Philips и др.

Мы производим следующие типы машины для ультрафиолетовой сушки:

Различные шелкотрафаретные машины для ультрафиолетовой сушки

Ультрафиолетовые сушки

Инфракрасные сушки

Вспомогательное машина для ультрафиолетовой сушки и краски для трафаретной печати

Это машина для ультрафиолетовой сушки широко используется в микроэлектронике, производстве микросхем, электролюминисцентных пленок, в типографской и упаковочной промышленности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАШИНЫ ДЛЯ УЛЬТРАФИОЛЕТОВОЙ СУШКИ

Модель

400Y

750Y

1300Y

Ширина конвейера, мм

400

750

1300

Скорость сушки, м/мин

0-15

Длина волны источника света, нм

365

Питание

380В/50Гц

Мощность УФ-ламп, кВт

2 x 3

2 x 7.5

2 х 10

Габаритные размеры, см

260x92x160

285х120х165

406х185х165

Материал сетчатой ленты

Тефлон

ОБЛАСТЬ ПРИМЕНЕНЯ И ОТЛИЧИТЕЛЬНЫЕ ЧЕРТЫ МАШИНЫ ДЛЯ УЛЬТРАФИОЛЕТОВОЙ СУШКИ

Машина для ультрафиолетовой сушки относится к классу ультрафиолетовых сушек с конвейером. Она применяется для сушки с использованием импульсных ламп таких материалов как: светочувствительные покрытия, краски, полимеры, пресс-формы и т.д.

Области применения:

Полутоновая, плоская, высокая, трафаретная печать, производство стикеров, табличек, односторонних печатных плат и т.д.

Нанесение покрытий на изделия из дерева, бумаги, пластика, искусственной кожи и пр.

Производство микросхем, электронных компонентов, жидкокристаллических пленок и пр.

Производство сувенирной продукции и бижутерии.

Отличительные черты:

Компактность, экономичность, низкий уровень шума, удобство эксплуатации.

Применение отражательного зеркала узкой направленности

Возможность независимого использования отдельных источников света.

Гибкая настройка положения источников света, позволяющая добиться однородности освещения.

Регулируемая скорость перемещения конвейера 1-20 м/мин.

Возможность подключения к внешней вытяжке.



ОСНОВНЫЕ ЧАСТИ МАШИНЫ ДЛЯ УЛЬТРАФИОЛЕТОВОЙ СУШКИ

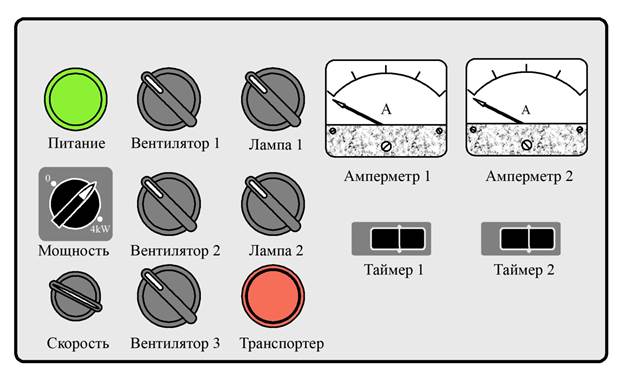

ПАНЕЛЬ УПРАВЛЕНИЯ МАШИНЫ ДЛЯ УЛЬТРАФИОЛЕТОВОЙ СУШКИ

controlpanel 1.jpg

УСТАНОВКА И НАСТРОЙКА МАШИНЫ ДЛЯ УЛЬТРАФИОЛЕТОВОЙ СУШКИ

Установка и настройка источников света

Отключите питание, разрядите конденсатор и дождитесь, пока лампа остынет.

Открутите барашковые гайки с обеих сторон рассеивателя.

Отсоедините электрические разъемы.

Открутите крепежные гайки рассеивателя и снимите его.

Выньте керамический блок, придерживая при этом лампу.

Выньте лампу.

После замены лампы, проверьте надежность крепления керамического блока.

Для регулировки высоты лампы откройте верхнюю крышку и настройте положение регулировочной гайки.

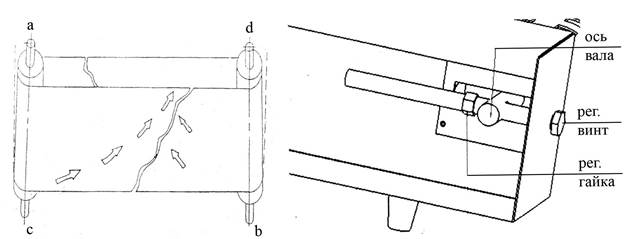

Регулировка ленты транспортера

При неправильной настройке лента транспортера может проскальзывать или стремиться сползти к одному краю. Чтобы этого не происходило, необходимо обеспечить параллельность приводных валов и достаточное натяжение ленты . Для этого снимите боковую панель, ослабьте регулировочные винты и, вращая регулировочные гайки, добейтесь того, чтобы расстояние между противоположными торцами подающего и принимающего валов было одинаковым (ab = cd), а промежуток между верхним и нижним полотном ленты составлял примерно 10 см.




Регулировка привода транспортера

Снимите боковую панель с правой стороны. Сожмите приводную цепь большим и указательным пальцами. Прогиб должен составлять 15 мм, при необходимости отрегулируйте.

ПОРЯДОК РАБОТЫ МАШИНЫ ДЛЯ УЛЬТРАФИОЛЕТОВОЙ СУШКИ

Алгоритм начала работы:

Включите питание

Включите транспортер

Выберите скорость движения ленты

Включите вентилятор

Включите лампу

Начинайте работу

Алгоритм окончания работы

Выключите лампу

Продолжайте обдув в течении 10 минут

Выключите вентилятор

Выключите транспортер

Выключите питание

МЕРЫ ПРЕДОСТОРОЖНОСТИ МАШИНЫ ДЛЯ УЛЬТРАФИОЛЕТОВОЙ СУШКИ

Во время работы не переключайте туда-сюда выключатель УФ-лампы.

Не сбивайте настройку высоты УФ-лампы.

После выключения УФ-лампы, подождите 5 минут, прежде чем снимать с нее кожух.

Не смотрите непосредственно на УФ-лампу, это может вызвать повреждение глаз.

Отключайте машину для ультрафиолетовой сушки от сети, прежде чем производить обслуживание или замену запасных частей.

Остерегайтесь попадания посторонних предметов в движущиеся части машины для ультрафиолетовой сушки

ОБСЛУЖИВАНИЕ И УХОД МАШИНЫ ДЛЯ УЛЬТРАФИОЛЕТОВОЙ СУШКИ

Содержите машину для ультрафиолетовой сушки в чистоте.

Не прикасайтесь руками к УФ-лампе. Если это все же произошло, а также для профилактики, протирайте лампу и рефлектор спиртовым раствором.

Очищайте вытяжной воздуховод один раз в три месяца.

Очищайте и смазывайте привод транспортера один раз в полгода.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ МАШИНЫ ДЛЯ УЛЬТРАФИОЛЕТОВОЙ СУШКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неисправность

Причина

Способ устранения

Машина для ультрафиолетовой сушки не включается

Отключено питание

Подключите питание

Транспортер не движется

Посторонний предмет создает помеху движению ленты

Удалите посторонний предмет

Регулятор скорости находится в крайнем левом положении

Поверните регулятор скорости по часовой стрелке

Неисправен двигатель

Проверьте двигатель

Недостаточная освещенность

Неисправен выключатель лампы

Замените выключатель

Лампа старая

Замените лампу

Неисправен стартер лампы

Замените стартер

Слабая вентиляция

Неисправен выключатель вентилятора

Замените выключатель

Неисправен двигатель вентилятора

Отремонтируйте или замените двигатель

Вентилятор вращается в противоположном направлении

Поменяйте местами провода питания

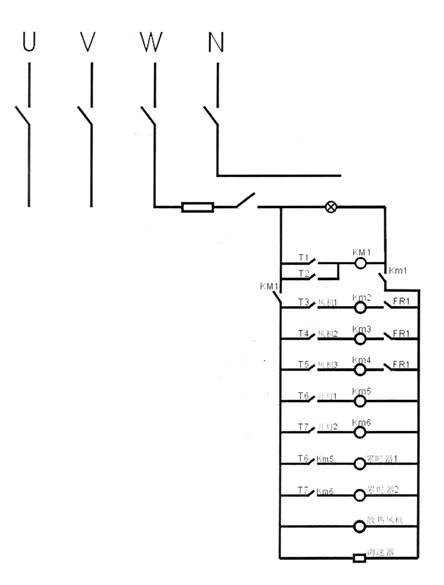

ЭЛЕКТРИЧЕСКАЯ СХЕМА МАШИНЫ ДЛЯ УЛЬТРАФИОЛЕТОВОЙ СУШКИ
