Инструкция на оборудование Машина для упаковки в целлофановую пленку BTB-300

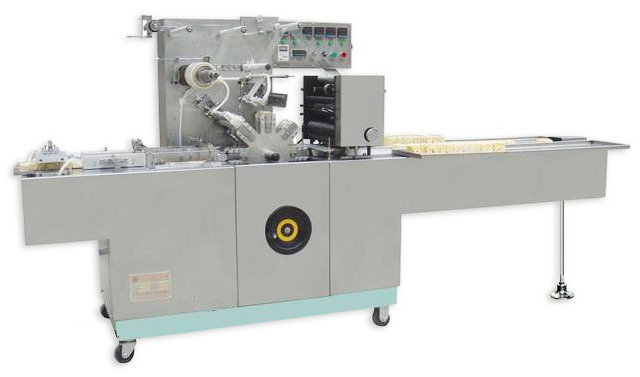

Машина для упаковки в целлофановую пленку

BTB-300



Описание: frontpage.bmp

Руководство пользователя

СОДЕРЖАНИЕ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ   2

ОСНОВНЫЕ ЧАСТИ   3

КОМПОНОВКА И ПРИНЦИП РАБОТЫ МАШИНЫ ДЛЯ УПАКОВКИ В ЦЕЛЛОФАНОВУЮ ПЛЕНКУ   3

УСТРОЙСТВО МАШИНЫ ДЛЯ УПАКОВКИ В ЦЕЛЛОФАНОВУЮ ПЛЕНКУ   5

УСТАНОВКА И НАСТРОЙКА   6

ОБСЛУЖИВАНИЕ И УХОД   7

РЕГУЛИРОВКА И НАСТРОЙКА   8

СПОСОБЫ УСТРАНЕНИЯ  НЕИСПРАВНОСТЕЙ   10

ЭЛЕКТРИЧЕСКАЯ СХЕМА   11



Машина для упаковки в целлофановую пленку BTB-300 предназначена для упаковки в прозрачную пленку сигаретных пачек, коробок с чаем, лекарственных препаратов, косметики, CD/DVD дисков и других товаров для придания им аккуратного внешнего вида, предохранения от попадания  влаги и создания дополнительной защиты от подделок.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАШИНЫ ДЛЯ УПАКОВКИ В ЦЕЛЛОФАНОВУЮ ПЛЕНКУ

Тип и толщина пленки, мм

BOPP/0,022-0,03

Тип и ширина отрывной ленты, мм

самоклеящаяся лента/1,2-3

Длина упаковки, мм

50-240

Ширина упаковки, мм

30-120

Высота упаковки, мм

10-60

Производительность, уп/мин

40-80

Питание

220В/50Гц

Мощность, кВт

5,05

Габариты, мм

2000х700х1400

Вес, кг

500

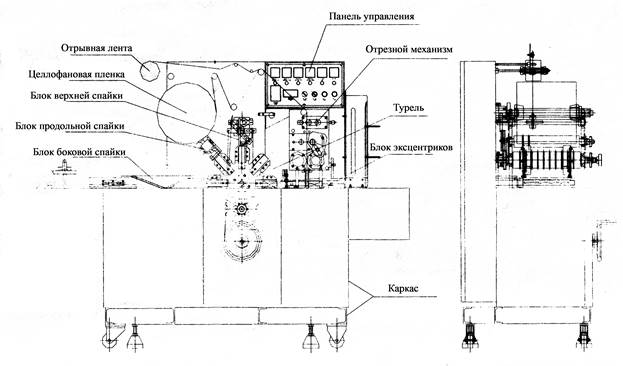

ОСНОВНЫЕ ЧАСТИ МАШИНЫ ДЛЯ УПАКОВКИ В ЦЕЛЛОФАНОВУЮ ПЛЕНКУ

Описание: mainparts.jpg

КОМПОНОВКА И ПРИНЦИП РАБОТЫ МАШИНЫ ДЛЯ УПАКОВКИ В ЦЕЛЛОФАНОВУЮ ПЛЕНКУ

1.    Компоновка машины для упаковки в целлофановую пленку
Машина для упаковки в целлофановую пленку состоит из следующих основных частей:

           1.1.       Каркас

           1.2.       Кулачковый вал

           1.3.       Турель

           1.4.       Резак

           1.5.       Блок отрывной ленты

           1.6.       Блок размотки пленки

           1.7.       Верхний спаиватель

           1.8.       Продольный спаиватель

           1.9.       Мальтийский механизм

         1.10.       Боковой спаиватель

         1.11.       Формирующий блок

         1.12.       Панель управления

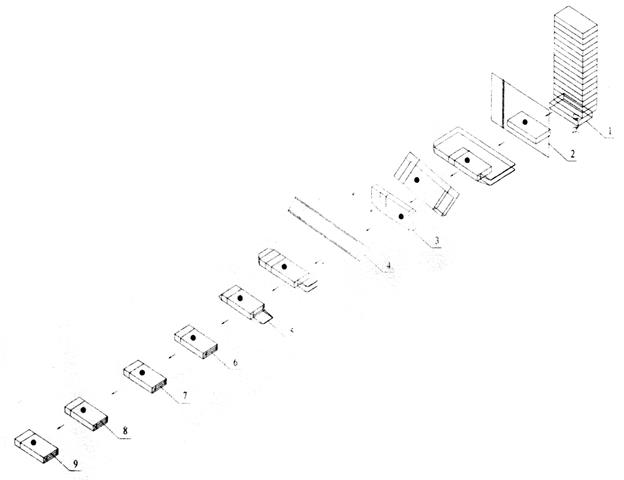

2.    Принцип работы
Описание: 1.jpg

Коробки вручную укладываются в загрузочный магазин, при помощи толкателя подаются в блок отрезки пленки, оборачиваются пленкой и попадают в один из слотов турели. Когда турель поворачивается на 90о, пара поворотных рычагов блока переднего спаивания загибают вовнутрь оба края пленки,  а после осуществления переднего спаивания возвращаются в исходное положение. При повороте турели еще на 45о, происходит продольное спаивание, а после прохождения половины оборота, коробка выталкивается из слота и попадает в блок бокового спаивания, где происходит двухсторонняя загибка верхнего и нижнего клапанов и собственно боковое спаивание. Далее коробка проталкивается в блок формирования, после чего упаковка готова.

УСТРОЙСТВО МАШИНЫ ДЛЯ УПАКОВКИ В ЦЕЛЛОФАНОВУЮ ПЛЕНКУ

Описание: 2.jpg

Основными механизмами машины для упаковки в целлофановую пленку являются: мальтийский механизм, кулачковый механизм, цепная передача и зубчатая передача, которые обеспечивают следующие рабочие качества машины для упаковки в целлофановую пленку:

1.    Регулируемая скорость упаковки. Применение частотного инвертора позволяет гибко настраивать скорость упаковки.

2.    Возможность упаковки продуктов различного размера. Для изменения размеров упаковки необходимо установить соответствующие слоты и произвести необходимые регулировки.

3.    Регулируемая температура спаивания. Применение высокоточных терморегуляторов позволяет настраивать температуру спаивания в зависимости от применяемого типа пленки и внешних условий.

4.    Безопасность работы. В машине для упаковки в целлофановую пленку используется ручной маховик для регулировки и настройки, а защитные механизмы предохраняют основные части машины для упаковки в целлофановую пленку от повреждений при возникновении перегрузок.

УСТАНОВКА И НАСТРОЙКА МАШИНЫ ДЛЯ УПАКОВКИ В ЦЕЛЛОФАНОВУЮ ПЛЕНКУ

1.    Установите машину для упаковки в целлофановую пленку на твердую, горизонтальную поверхность.

2.    Проверьте надежность крепления механизмов и электрических компонентов машины для упаковки в целлофановую пленку.

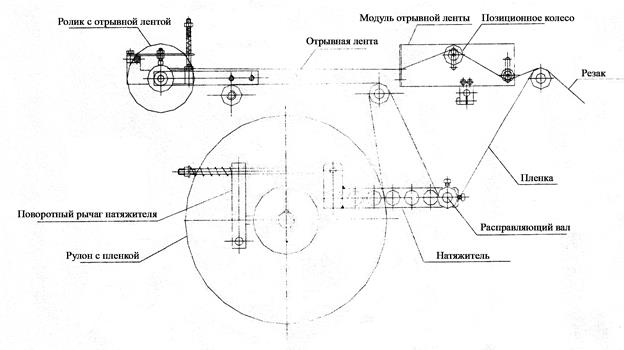

3.    Установите и заправьте рулон с пленкой и отрывную ленту.

4.    Установите ручной маховик и, вращая его по часовой стрелке, проверьте работоспособность механизмов машины для упаковки в целлофановую пленку.

5.    Подключите машину для упаковки в целлофановую пленку к заземленному источнику питания и долейте масло в резервуар  смазки мальтийского механизма  до уровня 2/3.

Описание: 3.jpg



6.    Включите питание и установите температуру верхнего и нижнего формирователей а также температуру предварительного спаивания, продольного спаивания и бокового спаивания. Рекомендуемые значения температуры следующие:

a.    верхний и нижний формирователь: 100-110оС

b.    предварительное спаивание: 130-140 оС

c.    продольное спаивание: 130-140 оС

d.    боковое спаивание:120-130 оС

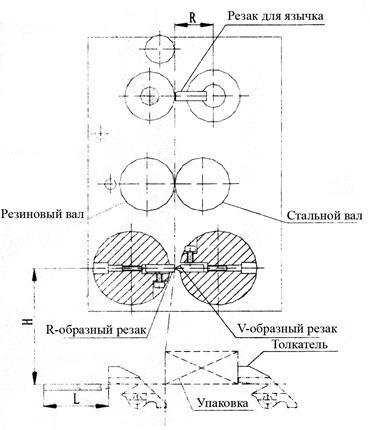

7.    Определите размеры H и R по следующей формуле:
Н = (Длина пленки + Высота коробки) / 2 –
X (0 < Х < 15)
R = Длина пленки / 6,28
Длина пленки  = (Ширина коробки + Высота коробки) х 2 + (10~15)

8.    В случае установки индивидуальных слотов, необходимо подобрать соответствующие шестерни в зубчатых передачах.

Описание: 5.jpgОписание: 4.jpg

9.    После того как температура достигнет установленного значения, уложите несколько коробок в загрузочный магазин и нажмите кнопку «Пуск» на панели управления.

10.  Включите воздушный насос, отрегулируйте скорость работы машины для упаковки в целлофановую пленку и упакуйте пробную партию.

11.  Проконтролируйте качество упаковки.Описание: 6.jpg

ОБСЛУЖИВАНИЕ И УХОД МАШИНЫ ДЛЯ УПАКОВКИ В ЦЕЛЛОФАНОВУЮ ПЛЕНКУ

1.    Периодически проверяйте уровень масла в масляном резервуаре. Он должен быть заполнен на 2/3 своего объема. Замену масла рекомендуется производить один раз в год.

2.    Раз в три месяца смазывайте консистентной смазкой детали цепных и зубчатых передач, кулачковый вал и мальтийский механизм. Регулярно проверяйте натяжение цепей.

3.    Содержите машину для упаковки в целлофановую пленку в чистоте и порядке. Регулярно удаляйте с нее пыль и грязь.

4.    Если машина для упаковки в целлофановую пленку не будет использоваться длительное время, обработайте ее консервационным составом.

5.    Если машина для упаковки в целлофановую пленку работает не синхронно - немедленно выясните и устраните причину.











СПИСОК ЭЛЕМЕНТОВ МАШИНЫ ДЛЯ УПАКОВКИ В ЦЕЛЛОФАНОВУЮ ПЛЕНКУ, НЕ ПОДЛЕЖАЩИХ ЗАМЕНЕ В РАМКАХ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ

Приводные и транспортные ремни и цепи.

Подвижные и трущиеся элементы транспортировки изделий.

Нагревательные элементы и термодатчики.

Отрезные запаивающие ножи.

Покрытие резиновых подающих валов.

Элементы маркировки.

Элементы электропневмосистемы.

Электрические провода и разъемы.

Кнопки и пластиковые рукоятки.

Элементы отделки.



РЕГУЛИРОВКА И НАСТРОЙКА МАШИНЫ ДЛЯ УПАКОВКИ В ЦЕЛЛОФАНОВУЮ ПЛЕНКУ

Порядок регулировки машины для упаковки в целлофановую пленку следующий:

1.    Отрегулируйте натяжение пленки и отрывной ленты.

2.    Отрегулируйте резак.

3.    Отрегулируйте согласованность работы подающего толкателя и турели.

4.    Отрегулируйте согласованность подачи пленки и работы толкателя.

5.    Отрегулируйте согласованность работы выводного толкателя и турели.

6.    Отрегулируйте работу механизма продольного спаивания.

7.    Отрегулируйте работу механизма предварительного спаивания.

8.    Отрегулируйте работу механизма бокового спаивания.

Процедура регулировки для каждого из этапов следующая:

1.    Регулировка натяжения пленки и отрывной ленты:

a.    При помощи фрикциона отрегулируйте должным образом натяжение пленки.

b.    Отрегулируйте натяжение отрывной ленты в соответствии с натяжением пленки таким образом, чтобы ни лента, ни пленка не морщились.

2.    Регулировка резаков:

a.   Ослабьте фиксирующий винт R-образного резака и установите его острие на линии, проходящей по касательной к металлическому и резиновому валам в месте их соприкосновения, после чего затяните винт.

b.   Ослабьте фиксирующий винт V-образного резака и переместите его в такое положение, чтобы острия резаков слегка соприкасалось друг с другом, после чего затяните винт. Протестируйте резак, и при необходимости произведите дальнейшие регулировки.

c.   Ослабьте крепление внутренней консоли и установите ось резака для язычка в такое положение, чтобы он мог слегка соприкасаться с ответной частью, после чего затяните винты.

d.   Для регулировки вертикального положения отрывного язычка, ослабьте крепление ведомой шестерни и вращайте ее влево или вправо до достижения требуемого результата, после чего зафиксируйте шестерню.

3.    Синхронизация работы подающих толкателей и турели:
Ослабьте стопорные винты звездочки подающего устройства и установите любой из толкателей на расстоянии
L от переднего края стола (120~130 мм), после чего затяните стопорные винты.

4.    Синхронизация работы выводящих толкателей и турели:
Ослабьте стопорные винты звездочки выводящего устройства и вращайте ее в любую сторону таким образом, чтобы привести в вертикальное положение любые три толкателя, после чего зафиксируйте звездочку.

5.    Регулировка продольного спаивания:

a.    Отрегулируйте температуру спаивания.

b.    Вручную отрегулируйте положение спаивающей панели таким образом, чтобы она прилегала к упаковке.

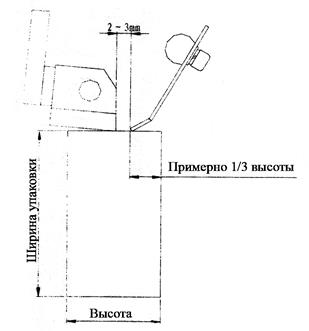

6.    Регулировка переднего спаивания:

Описание: 7.jpg

Ослабьте стопорные винты качающихся рычагов подгибки и переднего спаивания и отрегулируйте их положение в соответствии с приведенным справа рисунком, после чего затяните стопорные винты.

7.    Регулировка бокового спаивания: Вручную отрегулируйте положение спаивающих панелей таким образом, чтобы они прилегали к упаковке.


СПОСОБЫ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ МАШИНЫ ДЛЯ УПАКОВКИ В ЦЕЛЛОФАНОВУЮ ПЛЕНКУ

Неисправность

Причина

Способ устранения

Несинхронная работа механизмов.

Неправильная настройка синхронизация.

Произведите настройку в соответствии с инструкцией.

Неравномерная подача пленки.

Отрезание пленки происходит несвоевременно.

Пленка прилипает к резаку.


Пленка неверно заправлена.

Произведите настройку.



Отрегулируйте температуру, подберите пленку.

Заправьте пленку заново.

Смятие упаковки.

Неправильная настройка.

Произведите настройку в соответствии с инструкцией.

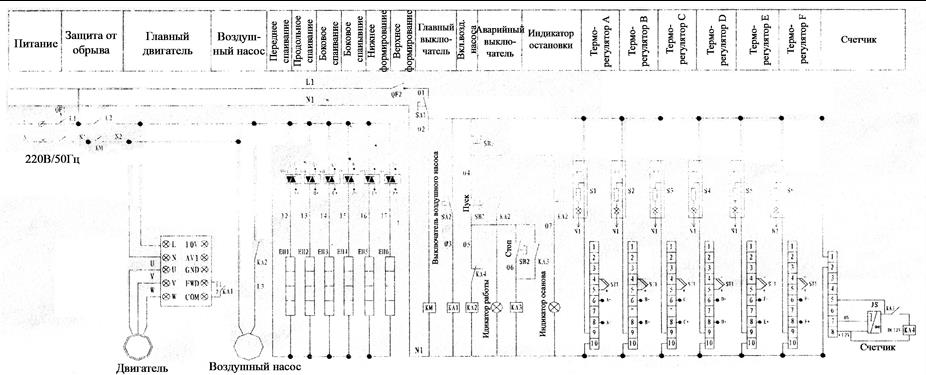

ЭЛЕКТРИЧЕСКАЯ СХЕМА МАШИНЫ ДЛЯ УПАКОВКИ В ЦЕЛЛОФАНОВУЮ ПЛЕНКУ

Описание: scheme.jpg
