Инструкция на оборудование Машина штриховальная JY-520E

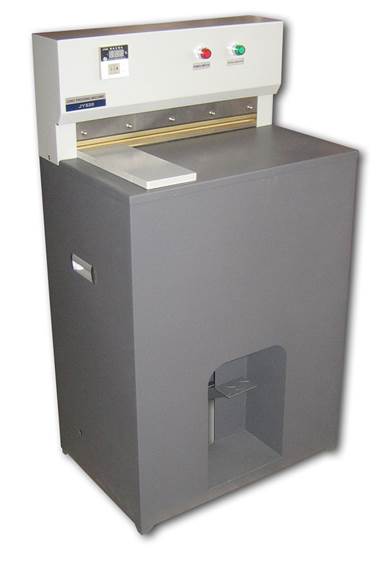

Машина штриховальная JY-520 E





Руководство пользователя

1.   Общие сведения о машине штриховальной



Машина штриховальная подходит для обжима и штриховки корешка книги после вставки книжного блока в переплетную крышку. Температура, время прижима и положение линии бига настраиваются в зависимости от материала. Позиция бига указывается световым лучом.

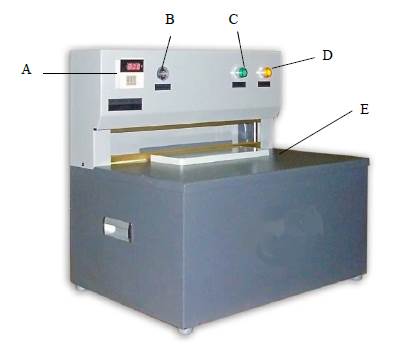

2.   Описание машины штриховальной

A – Терморегулятор

B – Таймер

C Кнопка «Старт»

D – Кнопка включения

E Рабочий стол



Внимательно прочтите инструкцию перед эксплуатацией машины штриховальной.



3.   Основные технические характеристики машины штриховальной:



Мощность нагревателя

2 х 250 Вт

Максимальная ширина штриховки

520 мм

Питание

220В / 50Гц

Масса

45 кг

Габариты (ДхШхВ)

630 х 450 х 590 мм





4.   Эксплуатация машины штриховальной



•      Нажмите кнопку включения, начнется нагрев рабочих элементов. Внимание, держите руки на удалении от зоны прижима.



•      Настройте температуру в соответствии с требованиями. Для стартового нагрева задайте температуру несколько ниже необходимой, так как из-за инерции термоэлементов машина штриховальная может перегреться. После нескольких циклов нагрева можно будет задавать требуемую температуру без опасности перегрева машины штриховальной.



•      При помощи таймера установите необходимое время прижима.



•      При необходимости настройте положение бига. Для этого откройте заднюю крышку, ослабьте пластиковые ручки фиксирующие упор. Положите книгу на рабочий стол. Отрегулируйте положение книги так, чтобы место, в котором необходимо производить штриховку, совпадало со световой линией. Подгоните упор к корешку и зафиксируйте его пластиковыми ручками.



•      Положите книгу на рабочий стол, прижав ее корешком к заднему упору, и нажмите кнопку «Старт», - будет произведена штриховка.



•      Снимите готовую книгу с рабочего стола.



•      По окончании работы отключите питание.



5.   Замечания по машине штриховальной



•      Перед эксплуатацией машины штриховальной внимательно прочитайте инструкцию.



•      Машина штриховальная должна быть установлена на твердую, сухую, ровную, горизонтальную поверхность.



•      Работать на машине штриховальной должен только квалифицированный персонал.



•      В случае внесения изменений в устройство станка клиентом, гарантийное обслуживание прекращается.
