Микропроцессорный мультиголовочный дозатор

AC-6B 14(10)-2B



Инструкция по эксплуатации



Содержание

1.Введение

2.Основное описание

2.1 Особенность модели микропроцессорного мультиголовочного дозатора

2.2 Рабочие условия

2.3 Предосторожности

2.4 Спецификация

2.5 Приспособления

3.Структура микропроцессорного мультиголовочного дозатора

3.1 Основные компоненты

3.2 Внешние параметры

3.3 Установка основных частей

3.3.1 Установка скоб и подающей воронки

3.3.2 Установка взвешивающего накопителя

3.3.3 Установка линейного подающего лотка

3.3.4 Установка собирательной воронки

3.3.5 Установка подающего накопителя

3.3.6 Установка собирательного накопителя

4.Принцип работы

4.1 Комбинация

5.Описание рабочего интерфейса

5.1 STARTUP

5.2 RUN

5.3 MANUAL OPE

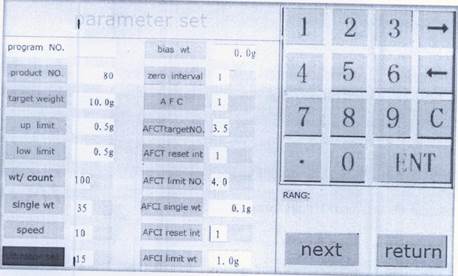

5.4 PROGRAM SET

5.5 STATISTIC

5.6 CALIBRATION

5.7 SYSTEM SET

6.Взаимосвязь между параметрами

6.1 Способ настройки программы

6.2 Способ настройки системы

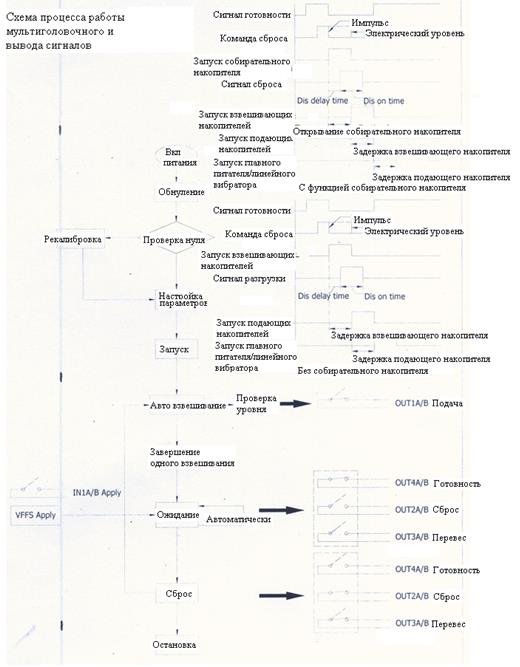

6.3 Подробная схема процесса

7.Значение индикаторов и устранение неисправностей

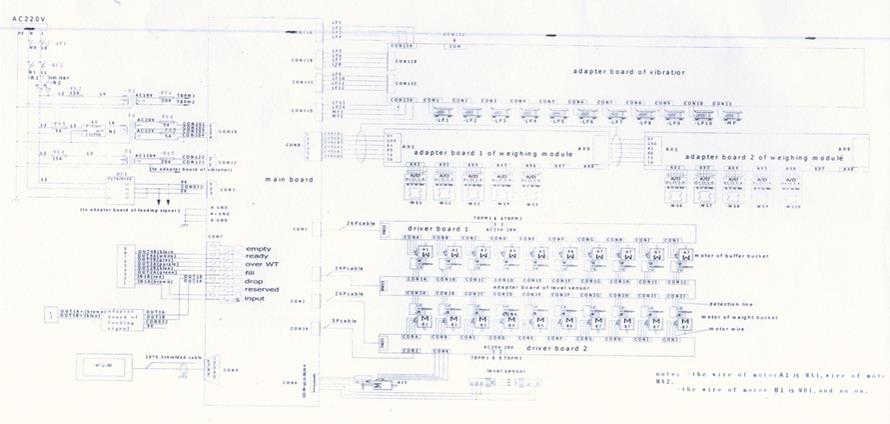

8.Цветовые обозначения DIP материнской платы и I/O кабелей 2*10

9.Техническое обслуживание

10.Транспортировка и хранение

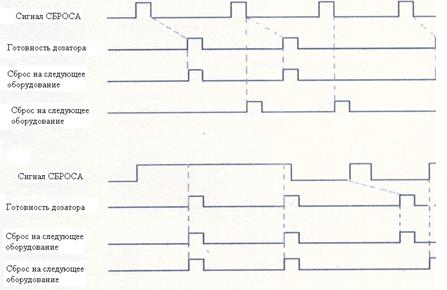

11.Подключение к упаковочной машине и подъемнику

12. Схема выравнивания



2.Основное описание микропроцессорного мультиголовочного дозатора

2.1 Особенность модели микропроцессорного мультиголовочного дозатора

Номер модели данной микропроцессорного мультиголовочного дозатора – АС-6В. Его можно объяснить следующим образом (переверните инструкцию на последнюю страницу для подробной информации)

АС-6В – Аббревиатура торговой марки

14 (10) – Число накопителей

2В – 2ое поколение

ХХ – Тип накопителя (04Х значит ровная поверхность накопителя с объемом 2.5 литра)

2.2 Рабочие условия

- Температура: 0-40оС, Влажность: 35-85%

- Электрическая мощность: АС 208В-240В 50/60Гц

- Условие установки: твердая, горизонтальная поверхность без вибраций.

- Источник помех: держите вдали или изолируйте

- При упаковке пищевых продуктов работа должна осуществляться в стерильном и непыльном месте.

- Избегайте работы вблизи едких газов

-  Не касайтесь сенсорного экрана острыми предметами

2.3 Предосторожности

1)Не ударяйте и сильно не давите на взвешивающие накопители.

2)Перед запуском вычищайте остатки материала внутри накопителей. Нажмите ZERO для опустошения накопителей и обнуления перед работой.

3)При выполнении технического обслуживания и чистки отключайте подачу питания.

4)При возникновении неисправности электрических компонентов отключайте подачу питания. Работы с электричеством выполняются электриком.

5)Убедитесь, что микропроцессорный мультиголовочный дозатор закреплена и надежно стоит перед чисткой, обслуживанием или работой, так  как от станины микропроцессорного мультиголовочного дозатора до земли есть определенное расстояние, если дозатор установлен наверху упаковочной микропроцессорного мультиголовочного дозатора.

6)Напряжение постоянного тока сигнала подключения, производимого другим микропроцессорным мультиголовочным дозатором, подключенным к дозатору должно быть не менее 30В, например, от механизма подачи, упаковочной микропроцессорного мультиголовочного дозатора, конвейера и т.д. Ток не более 100мА

7)Не трогайте дверцу накопителя, взвешивающие накопители и другие подвижные компоненты во время работы микропроцессорного мультиголовочного дозатора.

8)Внимательно прочтите инструкцию перед работой. Установите параметры программы и системные параметры правильно.

2.4 Спецификация

Параметр

АС-6В14-2С-15Х/18Х

АС-6В10-2С-15Х/18Х

Напряжение

АС220В

АС220В

Частота

50/60Гц

50/60Гц

Номинальный ток

Мощность

2.0кВт

1.5кВт

Число накопителей

14

10

Макс. вес

9999.9г

9999.9г

Диапазон взвешивания

0.1-9999.9г

0.1-9999.9г

Производительность

1300мл/2500мл

1300мл/2500мл

Макс. скорость

120пак/мин

75пак/мин

Память

0-99

0-99



3.Структура микропроцессорного мультиголовочного дозатора

3.1 Основные компоненты

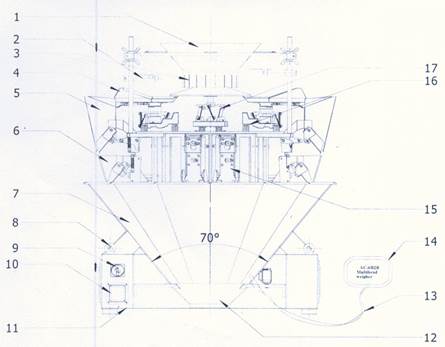

Основные компоненты АС-6В-14(10)-2С показаны на рис. 3-1-1.

Рис.3-1-1

1

Подающая воронка

10

Leakage switch

2

Датчик уровня

11

Рама основания

3

Верхняя воронка

12

Собирательный накопитель

4

Линейный подающий лоток

13

Провод дисплея

5

Подающий накопитель

14

Дисплей

6

Взвешивающий накопитель

15

Алюминиевый шкаф

7

Собирательная воронка

16

Линейный вибратор

8

Подвесной болт

17

Главный вибратор

9

Главный рубильник







3.2 Внешние параметры

1)Размер упаковки: АС-6В14-2С-15Х/18Х: 1680(Д)*1280(Ш)*1060(В)

                                   АС-6В10-2С-15Х/18Х: 1090(Д)*1440(Ш)*1260(В)

2)Вес упаковки: АС-6В14-2С-15Х/18Х: 420кг

                        АС-6В10-2С-15Х/18Х: 250кг

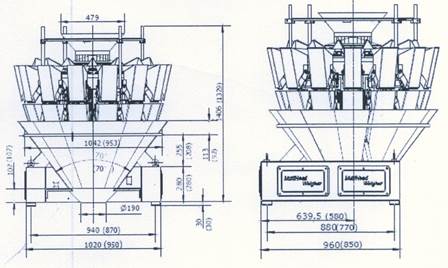

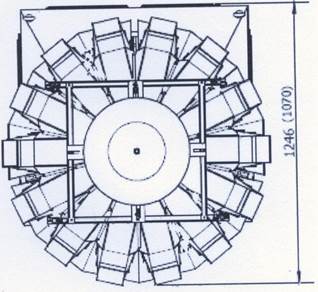

Габариты сборки:

рис.3-2-1

Рис. 3-2-3

3.3 Установка основных компонентов

3.3.1 Установка скоб и подающей воронки

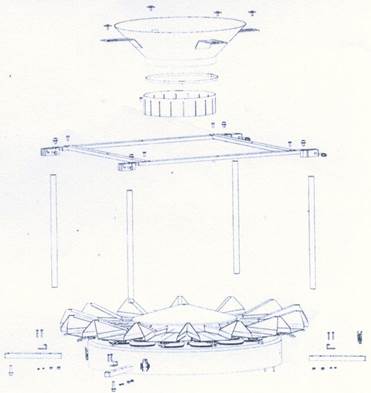

Развернутая схема скоб и накопителя показана на рис. 3-3-1. Пользователь может осуществить установку в соответствии с этой схемой.

Рис. 3-3-1

3.3.2 Установка взвешивающего накопителя

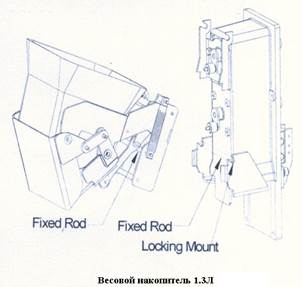

1)Как показано на рис. 3-3-2а, удерживайте внешний край накопителя и слегка наклоните его правой рукой, чтобы фиксированный стержень соединился с опорой в положении 1 как показано на рис. 3-3-2а, после выравнивания опоры. Мягко прижмите накопитель, вы услышите небольшой щелчок. Слегка надавите накопитель в положение 2 как показано на рис. 3-3-2а.



Рис. 3-3-2а

2)Протолкните накопитель из положения 2 в положение 1, чтобы снять его, как показано на рис. 3-3-2б.



Рис. 3-3-2б

3.3.3 Установка линейного подающего лотка

Схема установки подающего лотка показана на рис. 3-3-3. Расположите лоток над пазом вибратора и установите его. После этого установите секцию «б» вибратора в секцию «а» подающего лотка.

Замечание: все линейный лотки должны быть хорошо зафиксированы и не ударятся друг об друга.

Рис. 3-3-3

3.3.4 Установка собирательной воронки

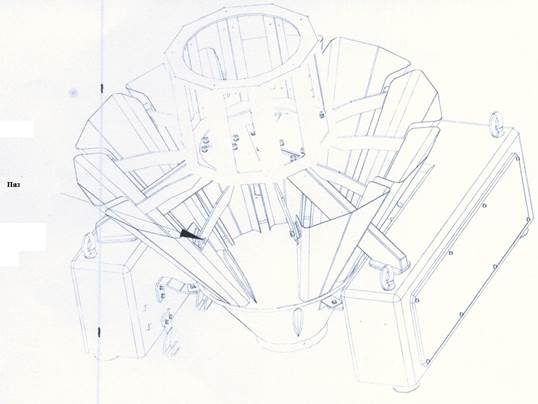

Как показано на рис. 3-3-4, расположите собирательную воронку в паз в средней раме.

Рис. 3-3-4

3.3.5 Установка подающего накопителя

Смотрите установку взвешивающего накопителя.

3.3.6 Установка собирательного накопителя

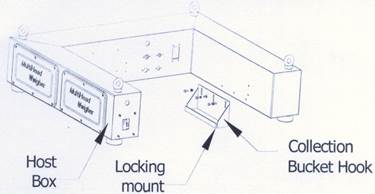

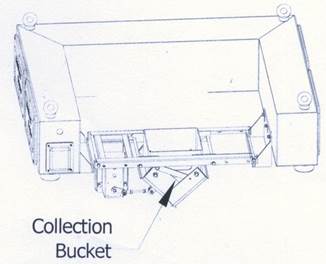

1)Как показано на рис. 3-3-5, закрепите крюк накопителя на главном корпусе, и зафиксируйте его.

Рис. 3-3-5

2)Вставьте накопитель в опоры по обоим краям. Установите накопитель горизонтально.

Рис. 3-3-6

Замечание: учитывайте число (номер) «Aluminum case» при установке подающего накопителя, взвешивающего накопителя и собирательного накопителя.

4.Принцип работы микропроцессорного мультиголовочного дозатора

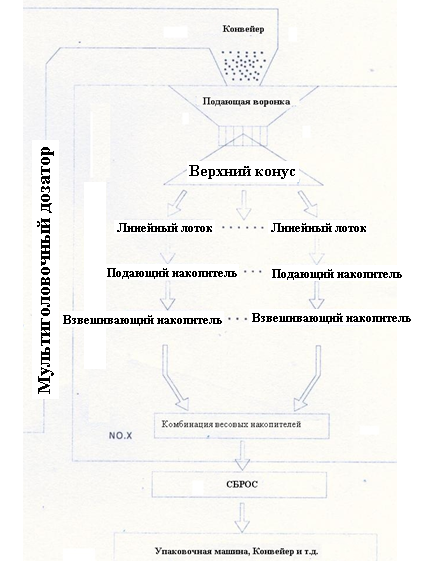

Продукт для дозирования сначала подается по конвейеру и поступает в подающую воронку. Затем он распределяется по линейным лоткам от верхнего вибро лотка, контролируемого программно. Плотность потока продукта можно изменить, настроив высоту подающей воронки. Продукт для дозирования равномерно распределяется по линейным лоткам, затем поступает в подающий накопитель. Когда взвешивающий накопитель завершает предыдущее дозирование и сбрасывает вес, продукт, находящийся в подающем накопителе поступает в взвешивающий накопитель для подготовки к следующей комбинации. Эта микропроцессорный мультиголовочный дозатор может работать с другим микропроцессорным мультиголовочным дозатором, например: упаковочными микропроцессорный мультиголовочный дозаторми или конвейером с помощью сигнальной коммуникации. Схема работы показана на рис. 4-1.

Рис. 4-1

4.1 Комбинация

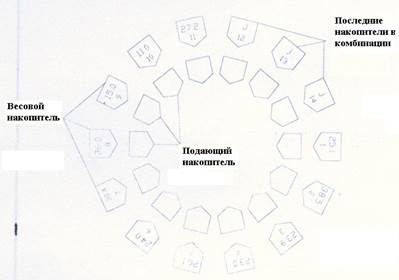

ЦПУ подсчитывает значение веса в каждом весовом накопителе (рис. 4-1-1), добавляет единичный вес и получает многочисленные комбинации , удовлетворяющими допустимому отклонению от целевого веса, затем выбирает максимально близкий к целевому весу, как показано на рис. 4-1-2.

Рис. 4-1-1 Значение каждого взвешивающего накопителя

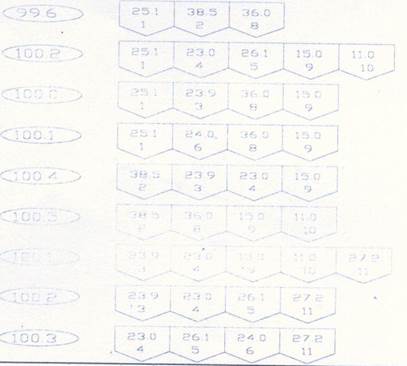

Рис. 4-1-2 Принцип комбинирования

5.Описание рабочего интерфейса микропроцессорного мультиголовочного дозатора

Все функции мультиголовочного дозатора можно выполнять с помощью сенсорного дисплея. Функция будет активна, после нажатия на кнопку на экране в течение 0.5-1сек. Диапазон каждого параметра отображается в поле RANGE.

Примечание: доступное поле будет отображаться синим цветом, недоступное поле – серым.

5.1 STARTUP

Включите подачу питания, программа начнет само диагностирование и затем мы видим главное меню, как показано на рис. 5-1-2.

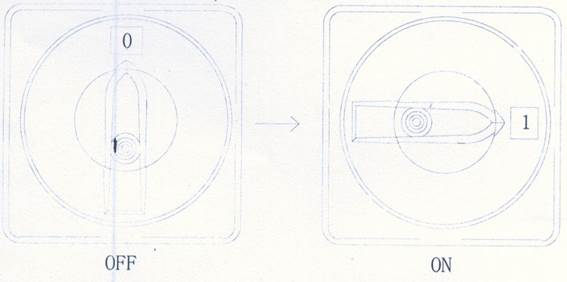

Рис. 5-1-1 Поворотный переключатель

 Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0173.jpg

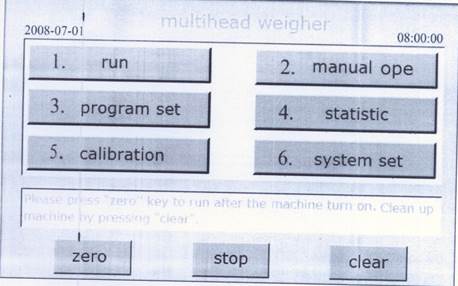

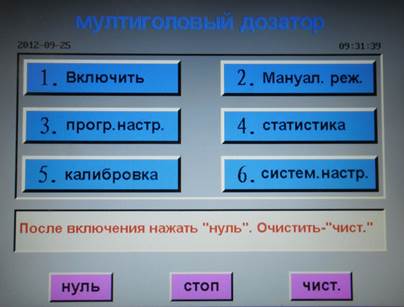

Рис. 5-1-2 Главное меню

Описание главного меню:

1)Текущая дата и время отображаются в верхнем левом и правом углу на странице главного меню. Эти два параметра можно изменять на странице настройки системы.

2)Каждый раз при подаче питания  в главном меню возникает сообщение «zero» (красный шрифт), подсказывающее вам выполнить обнуление перед запуском микропроцессорного мультиголовочного дозатора.



Переход на рабочую страницу, затем отображение работы

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0173.jpg

Переход на страницу ручной наладки, затем вы можете проверить части микропроцессорного мультиголовочного дозатора и работу микропроцессорного мультиголовочного дозатора

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0173.jpg

Переход на страницу настройки системы, затем вы можете установить параметры работы дозатора

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0173.jpg

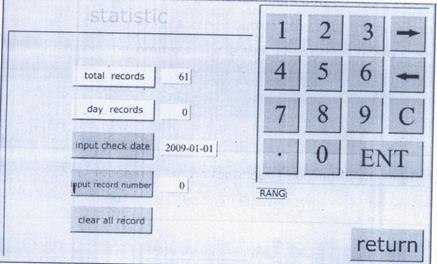

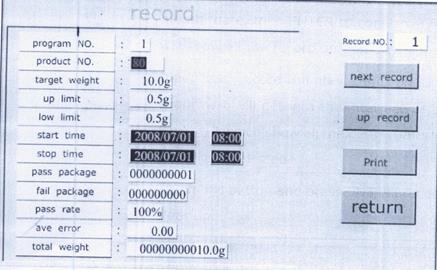

Переход на страницу со статистикой, куда записываются результаты всех комбинаций

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0173.jpg

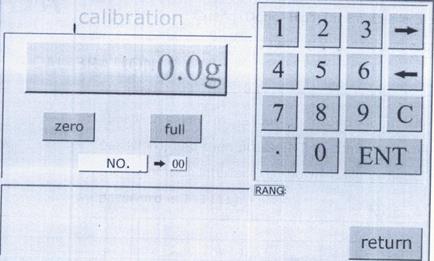

Переход на страницу начальной калибровки, вы можете заново откалибровать взвешивающий накопитель и главный вибратор, или выполнить обнуление, если отклонение слишком большое

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0173.jpg

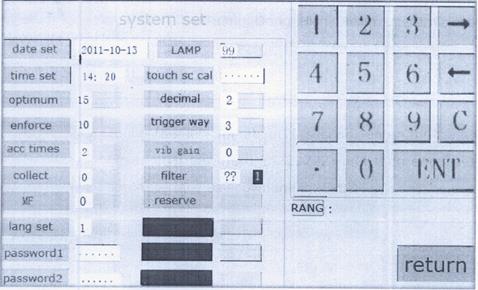

Переход на страницу настройки системы, где вы можете установить системные параметры

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0173.jpg

Сброс оставшихся продуктов из подающего накопителя и взвешивающего накопителя, а также обнуление тензодатчиков (это НЕ калибровка). После завершение вы увидите черную линию. Управление: дозатор автоматически обнулится, когда вы удерживаете кнопку «zero».

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0173.jpg

Сброс продуктов, оставшихся в микропроцессорном мультиголовочном дозаторе. Главный питатель, линейный питатель, подающие накопители и взвешивающие накопители будут непрерывно работать, пока не сбросят все продукты

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0173.jpg

Остановка функции сброса



5.2 RUN

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0173.jpg

Нажимайте эту кнопку в течение 1 секунды, чтобы перейти на страницу работы, как показано на рис. 5-1-1. Не забудьте выполнить обнуление перед переходом на страницу работы







Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0212.jpg

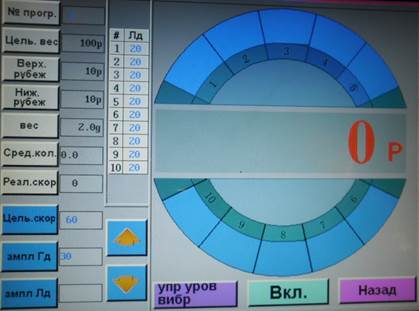

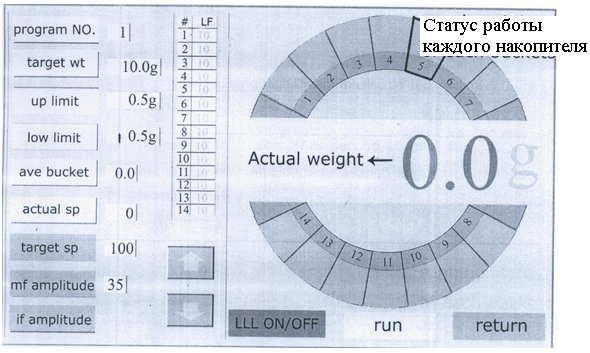

Рис. 5-2-1 Работа

Описание страницы работы

1)№ программы, целевой вес, макс. вес, мин. вес – эти четыре параметра можно установить на странице «program set». Установленное значение, отображается на странице для примера.

2)Накопители для комбинаций и фактическая скорость – сочетание этих двух параметров отображает текущее состояние работы. Обычно число накопителей для комбинаций 2.9-3.5. Когда фактическая скорость равна целевой скорости, то работа идет идеально.

3)Целевая скорость, амплитуда линейного лотка – регулируемые параметры. То есть: эти параметры можно вручную увеличивать или уменьшать во время работы с помощью кнопок вверх и вниз, что улучшит эффективность работы дозатора.

4)Список отображает соответствующую амплитуду каждого линейного лотка. В левой части списка – № линейного лотка, в правой – амплитуда линейного вибратора.

5)Комбинация панелей: отображение работы дозатора.

6)Цифровые блоки показывают состояние работы каждого накопителя. Разные состояния имеют разные цветовые коды и представляют разные значения. Определенное значение можно посмотреть в Таблице 3.

7)Отображение веса: показывает вес каждой комбинации.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0212.jpg

Установка ожидаемой скорости упаковки в соответствии с рабочей скоростью упаковочной микропроцессорного мультиголовочного дозатора. Нажмите кнопку для выбора, и «↑↓» для изменения значения. Динамичные параметры не будут сохранены после отключения подачи питания. Инструкция: нажмите кнопку, нажмите «↓↑», чтобы увеличить или уменьшить скорость. Целевая скорость отображается в соответствующем поле.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0212.jpg

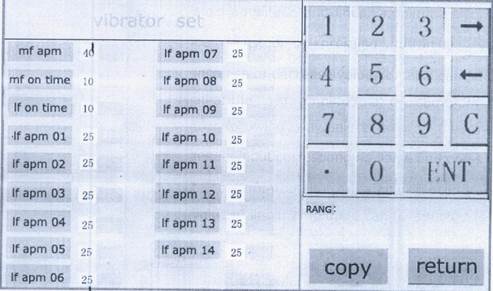

Амплитуда главного питателя. Нажмите, чтобы выбрать, нажмите «↑↓», чтобы настроить это значение. Чем больше значение, тем больше продуктов будет подано в линейные лотки. Динамичные параметры не будут сохранены послед отключения питания. Инструкция: нажмите кнопку, нажмите «↓↑», чтобы увеличить или уменьшить амплитуду. Значение амплитуды отображается в соответствующем поле.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0212.jpg

Амплитуда линейного лотка. Нажмите, чтобы выбрать параметр, нажмите «↑↓», чтобы измените его значение. Чем больше значение, тем больше продуктов будет подано на подающий накопитель. Чем больше это значение, тем больше будет уровень шума. Динамичные параметры не будут сохранены после отключения питания. Инструкция: нажмите кнопку, нажмите «↓↑», чтобы увеличить или уменьшить амплитуду. Значение амплитуды отображается в соответствующем поле.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0212.jpgОписание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0212.jpg

Увеличение или уменьшение значение динамичных параметров.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0212.jpg

Запуск или Пауза дозатора.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0212.jpg

Выход на главную страницу. Поставьте дозатор на паузу перед выходом на главную страницу во время работы.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0212.jpg

1)Когда дозатор использует датчик уровня для проверки материала в верхней воронке (параметр устанавливается на 0 или 2). Функция LLL Ratio зависит от параметра FEED ON TIME. Например, представим, что время подачи установлено на 10S, LLL Ratio – 90%; отобразится LLL on/off , когда время нехватки материала будет более 9сек.

2)Функция нижнего предела включится, когда дозатор работает, что означает, что включена кнопка LLL on/off. Если вы выключите эту функцию, затем отключите дозатор без  ее включения, возникнет ненормальность сигнала между подъемником и дозатором при следующем запуске. Если такое случилось, дважды нажмите кнопку LLL on/off, чтобы привести сигнал в норму.

3)Когда функция LLL on/off отключена, а в дозаторе недостаточно материала, он автоматически остановится и вернется на главную страницу после 10 минут работы

5.2.8 Отображаемые цвета и значения

Цвет

Значение

1

Желтый

Вес одного накопителя превышает целевой вес, обязателен сброс

2

Красный

The buckets in the combination of fighting

3

Синий

Подано достаточно материала

4

Голубой

Материала подано не достаточно

5

Фиолетовый

Ошибка одного накопителя. Плохо если он автоматически обнуляется.

6

Зеленый

Автоматическое обнуление во время работы

7

Светло-зеленый

Процесс автоматического обнуления во время работы, отклонения нуля взвешивающего накопителя более 20% от полного веса.

8

черный

Накопитель не доступен

9

белый

Мало и нет материала в весовом накопителе



5.3 MANUAL OPE

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0173.jpg

Ручное управление. Нажимайте кнопку в течение секунды для перехода на страницу Manual Ope, как показано на рис. 5-3-1.

Ручное управление используется для проверки состояния работы микропроцессорного мультиголовочного дозатора.



Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0185.jpg

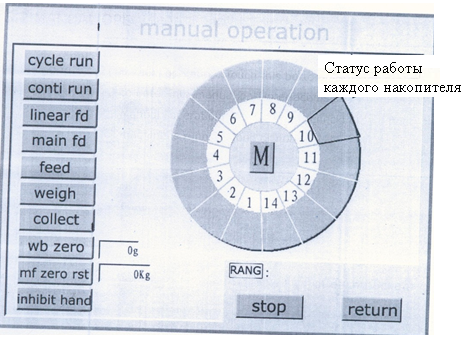

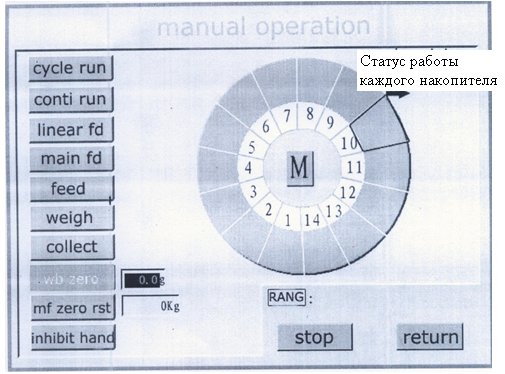

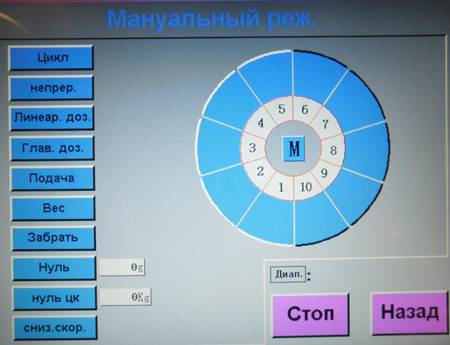

Рис. 5-3-1

Описание страницы ручного управления

Однократная операция, непрерывная операция, можно проверять работу дозатора и механических компонентов. Линейный вибратор, главный вибратор, подающий накопитель, взвешивающий накопитель, собирательный накопитель соответственно можно проверить. Обнуление весового накопителя необходимо для проверки точности, также проверить отклонение от нуля. Если установлен датчик дозирования. Основные параметры в настройке системы должны быть равны 1, иначе эта функция будет не активна. Нажмите кнопку, когда функция активна, справа отобразится вес главного вибратора. Замечание: При повторном нажатии вы не вернетесь к нулю. Обнуление можно выполнить на странице калибровки. Задержка головы используется, чтобы не допустить ошибки накопителя. Когда нажат накопитель, цвет поменяется с синего на красный, как показано в «digital block 9».

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0185.jpg

Нажмите для выбора и нажмите № канала, соответствующий каждой дозирующей секции. Выбранная секция сработает один раз, выполняя процесс главного питателя, линейного питателя, подающего накопителя и собирательного накопителя. Если была выбрана М, сразу будут работать все секции. Удерживайте кнопку, все выбранные секции будут работать непрерывно.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0185.jpg

Непрерывная работа. Имеет схожие функции с цикличной работой. Разница в том, что в данном случае работа будет продолжаться, пока вы не нажмете кнопку STOP.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0185.jpg

Линейный питатель. Нажмите, чтобы выбрать и нажмите № канала, соответствующий каждому линейному питателю. Выбранный линейный питатель проработает один раз. При нажатии М все питатели проработают один раз. Удерживайте кнопку, чтобы линейный питатель работал непрерывно.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0185.jpg

Главный питатель. Нажмите, чтобы выбрать и нажмите М. Главный питатель проработает один раз. Удерживайте кнопку, чтобы главный питатель работал непрерывно.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0185.jpg

Подающий накопитель. Нажмите, чтобы выбрать и нажмите № канала. Выбранный подающий накопитель проработает один раз. При нажатии М все подающие накопители проработают один раз. Удерживайте кнопку, чтобы подающий накопитель работал непрерывно.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0185.jpg

Взвешивающий накопитель. Нажмите, чтобы выбрать и нажмите № канала. Выбранный взвешивающий накопитель проработает один раз. При нажатии М все взвешивающие накопители проработают один раз. Удерживайте кнопку, чтобы взвешивающий накопитель работал непрерывно.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0187.jpg

Собирательный накопитель. Нажмите, чтобы выбрать и нажмите М. Собирательный накопитель проработает один раз. Удерживайте кнопку, чтобы собирательный накопитель работал непрерывно (собирательный накопитель – опция, он работает только когда значение collect равно 1 в настройке системных параметров).

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0187.jpg

Нажмите, чтобы выбрать и нажмите № канала. Отобразится вес выбранного канала. Снова нажмите этот канал, чтобы обнулить тензодатчик (Перед обнулением, убедитесь, что в взвешивающем накопителе нет продукта. Функция не выполнится, если в накопителе будет слишком много продукта).

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0187.jpg

Обнуление главного питателя. Нажмите кнопку, тензодатчик главного питателя обнулится. (Перед обнулением убедитесь, что в главном питателе не осталось продукта. Функция не выполнится, если в главном питателе слишком много продукта.)

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0187.jpg

Запрет сломанного канала, соответствующего одной дозирующей секции, а остальные продолжают работу. На дисплее есть круг с различными цифровыми блоками. Когда остальные каналы работают, заблокированная голова будет выделена черным цветом. Когда заблокированная голова начинает работу снова, она отобразится другим цветом.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0173.jpg

Остановка всех работающих секций.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0212.jpg

Выход со страницы ручного управления и возврат на главную страницу.



5.4 PROGRAM SET

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0272.jpg

Нажимайте кнопку около секунды. Затем введите пароль (пароль по умолчанию: 111111) и перейдите к странице настройки параметров, как показано на рис. 5-4-1.





Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0176.jpg

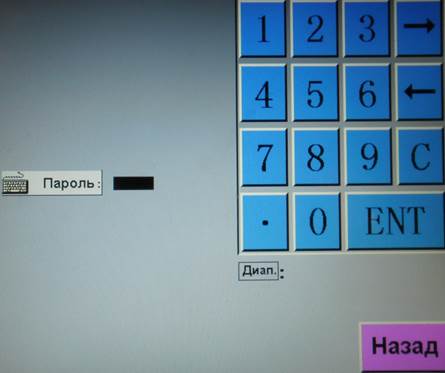

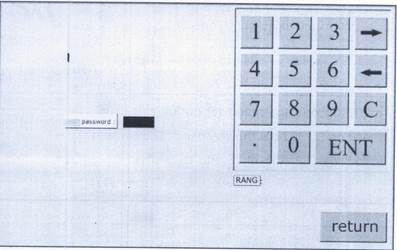

Рис. 5-4-1 Страница ввода пароля



Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0192.jpg

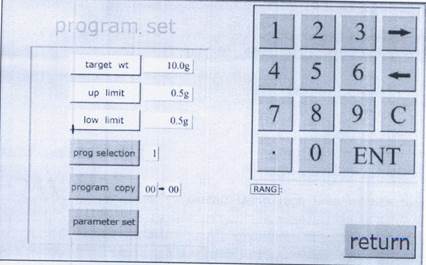

Рис. 5-4-2 Страница настройки параметров 1

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0192.jpg

Выбор программы. Выберите № сохраненной программы с различными параметрами. Нажмите эту кнопку и введите № программы с помощью клавиатуры справа, затем нажмите кнопку ENT для подтверждения. При правильном действии напротив поля RANGE отобразится OK (Диапазон: 0-99).

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0192.jpg

Введите номер исходной программы слева и введите № целевой программы справа. Нажмите ENT для подтверждения, все параметры будут скопированы в целевую программу.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0192.jpg

Нажмите кнопку и перейдите на страницу настройки параметров, как показано на рис. 5-4-1.





Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0193.jpg

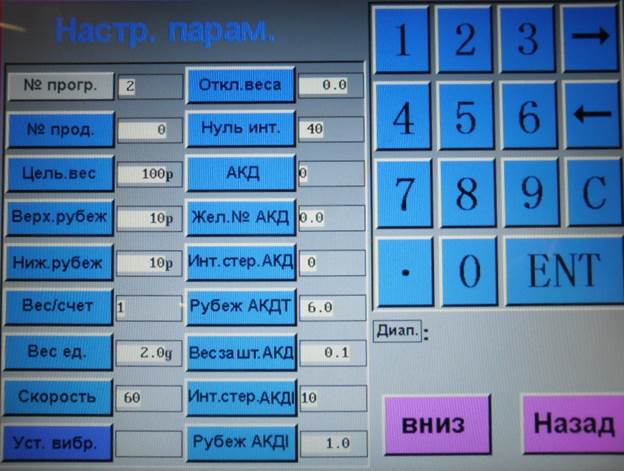

Рис. 5-4-3 Страница настройки параметров 2

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0193.jpg

Установка № программы

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0193.jpg

Установка № продукта для дозирования

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0193.jpg

Установка целевого веса/целевого количества/числа одной упаковки. Диапазон 0.1-9999.9

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0193.jpg

Установка верхнего предела отклонения от целевого веса/количества/числа. Диапазон 0.1-9999.9

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0193.jpg

Установка нижнего предела отклонения от целевого веса/количества/числа. Диапазон 0.1-9999.9

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0193.jpg

Установка способа дозирования продуктов. На выбор имеется три пункта: 0, 1, 2. 0 означает дозирование целевого веса в граммах. 1 и 2 означают дозирование целевого веса в Р. Разница в том, что при 1 взвешивающий накопитель не откроется пока не получит целевой вес. При 2 взвешивающий накопитель откроется даже если не получит целевой вес.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0193.jpg

Установка целевого веса одного продукта. Этот параметр выполняется, когда каждый продукт одного веса.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0193.jpg

Установка целевой скорости дозирования в соответствии со скоростью упаковочной микропроцессорного мультиголовочного дозатора или фактической ситуацией. Диапазон 1-140.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0193.jpg

Нажмите кнопку для перехода к странице настройки вибратора, как показано на рис. 3-5. Вы можете установить амплитуду и время подачи главного вибратора и линейного вибратора. Управление: нажмите соответствующее поле и введите значение справа, затем нажмите ENT для подтверждения.

Главная амплитуда и линейная амплитуда также настраивается с помощью кнопок ← и →, чтобы увеличить или уменьшить значение. Вы также можете настроить амплитуду всех линейных лотков следующим способом. Выберите один из линейных лотков, введите соответствующее значение и нажмите ENT для подтверждения. Затем нажмите кнопку copy, все значения линейной амплитуды будут настроены.





Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0274.jpg

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0179.jpg

Используется в качестве корректирующего значения, когда нельзя выполнить калибровку дозатора при появлении отклонения между фактическим весом и отображаемым весом, т.е. «Факт. Вес = отображаемый вес + отклонение». Он может быть как положительным, так и отрицательным значением. Диапазон: -999.9 - +999.9

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0179.jpg

Во время автоматического обнуления взвешивающий накопитель, участвующий в комбинации, выполняет автоматическое обнуление, когда осуществляется работа, чтобы сохранить точность дозирования. Когда накопитель обнулен, он не вступает в комбинацию и отображается зеленым цветом. Диапазон: 1мин-999мин. Рекомендуемое значение – 10.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0179.jpg

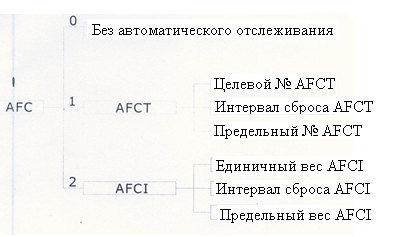

Установка автоматического режима контроля линейного лотка. Можно выбрать 0, 1 и 2.

0 означает отключение функции AFC, т.е. программа не может автоматически изменить амплитуду линейного лотка. Она может быть изменена только вручную.

1 означает, что программа может автоматически изменять амплитуду линейного лотка в соответствии с AFCT TARGET NO. Это называется режимом AFCT.

2 означает, что программа может автоматически изменять амплитуду линейного лотка в соответствии с AFCI SINGLE WT. Это называется режимом AFCI.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0179.jpg

Когда AFC установлено на 1, программа автоматически будет изменять амплитуду линейного лотка в соответствии с AFCT TARGET NO, т.е. это необходимое число накопителей, являющееся средним числом взвешивающих накопителей, принимающих участие в комбинации. Диапазон: 0.1-7.0. Рекомендуемое число: 3.5

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0179.jpg

Установка числа дозирования, после которого амплитуда линейного лотка изменится один раз. Диапазон: 1-99. Рекомендуемое число: 10

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0179.jpg

Означает допустимое отклонение от общего числа накопителей в комбинации в пределах диапазона AFCT rest int. Диапазон: 0.1-99.9

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0179.jpg

Когда режим AFC установлен на 2, включается режим AFCI.

AFCI single wt ожидает вес единичного накопителя во время процесса подачи линейным лотком, это среднее значение. Диапазон: 0.1-3200.0

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0179.jpg

Установка числа дозирования, после которого изменяется амплитуда линейного лотка. Диапазон: 1-99

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0179.jpg

Означает допустимое отклонение от AFCI single wt каждого накопителя в диапазоне AFCI reset int. Диапазон: 0.1-999.9. Рекомендуемое значение (единичный вес AFCI*(1/6-1/10)*интервал сброса AFCI)



Следующая страница, как показано на рис. 5-4-5

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0194.jpg

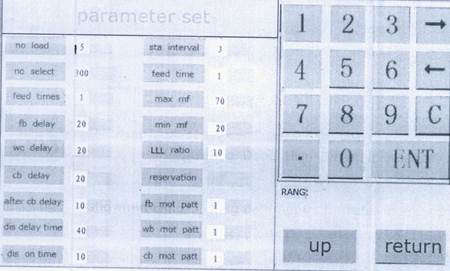

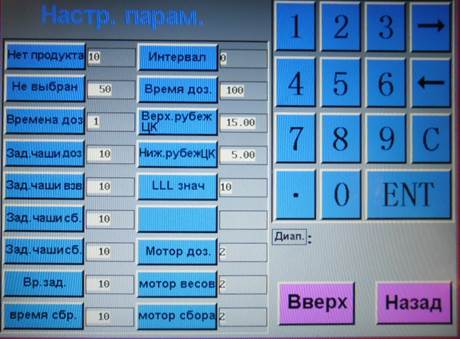

Рис. 5-4-4 Страница настройки параметров 3

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0194.jpg

Установка процента. Когда вес одного взвешивающего накопителя меньше этого процента от целевого веса, подающий накопитель продолжит подачу, пока вес не достигнет этого процента, чтобы взвешивающий накопитель вступил в комбинацию. Диапазон: 1-99

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Означает число отсутствий вступления накопителя в комбинацию. Такой накопитель будет вынужденно включен в комбинацию, после установленного числа. Это поможет улучшить скорость работы весовых накопителей. Диапазон: 1-9999

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Установка числа подачи для получения целевого веса. Целевой вес делится на несколько подач продукта. Это означает, что вес каждого сброса = целевой вес/число подач. Это необходимо для веса, которые нельзя подать за один раз. Диапазон: 1-99. Рекомендуемое значение: 1

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Установка времени задержки начала открывания подающего накопителя. В это время подающий накопитель необходимо очистить и закрыть. Диапазон: 1-9999*10мсек. Если времени задержки не достаточно, продукт напрямую пройдет в взвешивающий накопитель или застрянет в дверце подающего накопителя. Если задержка слишком долгая, скорость дозирования сократится. Установите правильное значение в соответствии с характеристиками продукта и целевым весом.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Установка времени задержки открывания взвешивающего накопителя. Принцип работы и установки смотрите в предыдущем параметре. Диапазон: 1мсек-9999*10мсек

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Установка времени задержки перед открытием собирательного накопителя и сбросом продукта в упаковочную машину. Диапазон: 1мсек-9999*10мсек (доступно только после установки собирательного накопителя)

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Установка значения времени. Когда продукты сброшены из собирательного накопителя, взвешивающий накопитель открывается для сброса продукта в собирательный накопитель еще раз для продления задержки после сброса (after cb delay). Диапазон: 1мсек-9999*10мсек (доступно только после установки собирательного накопителя)

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Установка времени задержки. После того как дозатор разгрузит продукт в упаковочную машину, упаковочная микропроцессорный мультиголовочный дозатор отправляет сигнал завершения загрузки после установленной задержки. Диапазон: 1мсек-9999*10мсек

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Установка длительности сигнала разгрузки на упаковочную машину. Т.е. сигнал пропадет после установленного времени. Диапазон: 1мсек-9999*10мсек. Рекомендуемое значение: 10

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Интервал. Установка интервала времени между сбросом продукта накопителями в комбинации. Если сбрасываемый продукт имеет низкую плотность и большой объем, этот параметр необходим во избежание блокировки разгрузочного накопителя, когда все весовые накопители в комбинации осуществляют сброс одновременно. Поэтому взвешивающий накопитель в комбинации может сбрасывать продукт в  собирательный накопитель или упаковочную машину в соответствии с этим параметром. Диапазон: 1мсек-9999*10мсек. (Когда дозатор работает с собирательным накопителем, он откроется один раз, пока не сбросит все продукты.)

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Означает задержку подачи внешнего механизма подачи (например, конвейера). Когда датчик уровня (или главный тензодатчик) обнаруживает отсутствие продукта в подающей воронке и отправляет сигнал сброса, конвейер получает его и отправляет продукты в воронку. Когда поданный вес достигает верхнего предела датчика уровня (или главного тензодатчика) будет звучать сигнал feed time до остановки выхода. Диапазон: 1сек-99сек

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Установка макс. веса главного питателя. Это значение – макс. вес продукта для подачи.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Установка мин. веса главного питателя. Он запросит добавить продукт, когда вес будет ниже этого значения. Диапазон: 0.01-30.00кг

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Нижний предел. Функция используется, чтобы микропроцессорный мультиголовочный дозатор остановилась, когда в главном питателе не хватает продукта. Когда вес продукта в главном питателе меньше или равен значению LLL ratio*min mf, микропроцессорный мультиголовочный дозатор остановится. Диапазон 1-99%

РЕЗЕРВОписание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Эта кнопка не устанавливает никакой функции, используется для дальнейшего увеличения.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0182.jpg

Установка режима работы двигателя подающего накопителя. На выбор есть 4 режима: 0, 1, 2, 3. 0 - самый медленный, 3 – самый быстрый.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0194.jpg

Установка режима работы двигателя весового накопителя. На выбор имеется 4 режима: 0, 1, 2, 3. 0 – самый медленный, 3 – самый быстрый.

Описание: C:\Users\A.Naumov\AppData\Local\Microsoft\Windows\Temporary Internet Files\Content.Word\SAM_0194.jpg

Установка режима работы двигателя собирательного накопителя. На выбор имеется 4 режима работы: 0, 1, 2, 3. 0 – самый медленный, 3 – самый быстрый.



Замечание: способ управления следующий: нажмите кнопку, установите необходимое значение, следуя подсказкам и фактическим требованиям, затем нажмите кнопку ENT.

5.5 STATISTIC

Нажимайте эту кнопку в течение 1 секунды, вы перейдете на страницу меню, как на рис. 5-5-1



Рис. 5-5-1 Страница статистики 1

Показывает общее число записей, система может записать макс. 99 данных.

Показывает общее число записей за выбранный день

Нажмите кнопку, нажмите →/←, чтобы выбрать год, месяц, число, затем нажмите ENTER для подтверждения. На экране отобразятся записи этого дня.

Введите № записи, нажмите ENT для подтверждения. Вы перейдете на страницу, как показано на рис. 5-5-2, на которой отобразится вся подробная информация о выбранной записи

Нажмите эту кнопку и нажмите ENT. Все записи будут очищены.



Рис. 5-5-2 Страница статистики 2

Описание страницы.

№ программы, № продукта, целевой вес, верхний предел, нижний предел устанавливаются заранее на странице настройки программы. Эта страница удобна пользователю для справки.

Время старта, время остановки - отображает время запуска, и вы можете увидеть время окончания.

Пройденная упаковка, не пройденная упаковка, скорость прохождения, среднее отклонение с общим весом для статистического анализа результатов этой операции.

Число записей: отображение числа записей, которые вы проверили.

Отображение содержания следующей записи

Отображение содержания предыдущей записи

Печать содержания текущей записи

Возврат на предыдущую страницу статистики, как показано на рис. 5-5-1



5.6 CALIBRATION

Нажимайте кнопку в течение 1 секунды, введите пароль, нажмите ENT для подтверждения. Вы перейдете на страницу калибровки, как показано на рис. 5-6-1 (пароль по умолчанию 111111).



Рис. 5-6-1 Калибровка

Способ калибровки:

1)Нажмите с правой стороны клавиатуры и введите номер взвешивающего накопителя (пр01) или номер главного вибратора (15), затем нажмите ENT. Исходный вес взвешивающего накопителя или главный датчик отображается по центру или постоянно мигает (при первой калибровке), курсор переместится на «zero».

2)Нажмите кнопку ENT для подтверждения обнуления (для обеспечения отсутствия материала во взвешивающем накопителе), отобразится фиксированный вес.

3)Когда курсор переместится на «full scale», загрузите 1кг стандартного веса  во взвешивающий накопитель. Нажмите ENT для подтверждения, на экране отобразится 1000.0кг. Когда главный датчик откалиброван, загрузите 30кг стандартного веса на главный питатель.

4)Протестируйте стандартный вес небольшого размера (пр100г) для взвешивающего дозатора или 1кг стандартного веса для главного питателя. По центру дисплея отобразятся соответствующие значения. Калибровка взвешивающего накопителя или главного датчика практически завершена.

5)Введите следующий номер взвешивающего накопителя, нажав кнопку ENT, затем повторите шаги 2, 3 и 4.

6)Если вы не удовлетворены результатом  начальной калибровки, вы можете выполнить повторную калибровку.

7)Нулевое отклонение. Нажмите кнопку «zero» в главном меню, чтобы выполнить обнуление. Если значение равно 0.0, повторную калибровку делать не нужно.

Замечание: Главная панель имеет 2-позиционный DIP переключатель. Когда он находится в положении ON, значит, выбран режим нормального состояния работы. Если он не находится в положении ON, значит, страница калибровки заблокирована и калибровку выполнить нельзя. Процесс калибровки выполняется в условиях без ветра и вибраций.

5.7 SYSTEM SET

Нажимайте кнопку в течение 1 секунды, введите пароль (по умолчанию: 222222), вы перейдете на страницу системных настроек, как показано на рис. 5-7-1



Рис. 5-7-1 Страница системных настроек

Установка даты. Нажмите кнопки ← и → для перемещения курсора и введите числа.

Установка времени. Нажмите кнопки ← и → для перемещения курсора и введите числа.

Система выберет лучшую комбинацию из доступных. Чем больше это значение, тем выше точность, но меньше скорость.

Вынужденная разгрузка. Чем больше это значение, тем выше скорость прохождения, но длительность работы будет хуже. Обычно, программа находит другую комбинацию в оставшихся накопителях, после допустимых комбинаций. Если нет доступных комбинаций, программа сравнивает «число оставшихся накопителей» с «Усилием». Если число оставшихся накопителей больше или равно усилию, будет выполнен вынужденный сброс для увеличения всего процесса работы. Диапазон настройки: 6-14

Установка кратного верхнего и нижнего пределов. Когда система не может найти подходящую комбинацию и вынуждает накопитель вступить в комбинацию, есть возможность контролировать вес не пройденных упаковок в диапазоне кратности верхнего и нижнего пределов. Диапазон: 1-99. Рекомендованное значение: 2

Выбор режима собирательного накопителя. 0 означает, что собирательный накопитель  не установлен. 1 означает, что собирательный накопитель установлен.

Способ отслеживания главным питателем.

0 означает, что продукт, подающийся в главный питатель, отслеживается  датчиком уровня.

1 означает, что продукт отслеживается тензодатчиком.

На выбор имеется три языка. Способ выбора: выберите значение 0, 1 или 2, отвечающее за свой язык. Есть возможность установки различных языков по запросу клиента.

Пароль 1 – это пароль для перехода в программные настройки и к странице калибровки. По умолчанию: 111111. Перепишите пароль, используя 6 цифр, нажмите ENT для подтверждения.

Пароль 2 – это пароль для перехода к системным настройкам. По умолчанию: 222222. Перепишите пароль, используя 6 цифр, нажмите ENT для подтверждения. Запомните ваш новый пароль, так как вам придется использовать его только один раз.

Контроль времени подсветки ЖК-экрана с помощью установленного значения. Установите на 0, чтобы подсветка всегда была во включенном состоянии. При установке в диапазон 1-99, подсветка будет выключена после установленного времени отсутствия работы. Нажмите в любое место на экране, чтобы снова включить ее. Диапазон: 0.1-99. Единица: мин

Калибровка экрана. Настройте калибровку экрана, если он не принимает правильные команды. Нажимайте эту кнопку в течение секунды, введите пароль «123456», чтобы перейти на страницу калибровки. Следуйте следующим инструкциям, чтобы выполнить ее.

1)нажмите на красную точку в верхнем левом углу экрана.

2)нажмите красную точку в нижнем правом углу экрана. Наконец, на экране отобразится «installation successful» и выполнится автоматический выход из настроек.

Настройка положения десятичной точки. Диапазон: 1, 2, 3. Нажмите кнопку, введите нужное число.

Установка способа получения сигнала готовности. Есть 4 способа: от 0 до 3. Принцип показан на рис. 5-7-1.

0: Запоминание импульса. После того, как Мультиголовочный дозатор получает сигнал готовности, являющийся импульсным, программа запомнит его. После получения сигнала входа, сигнал готовности начнет работать. Когда импульс опустится с 1 до 0, он будет доступен.

1: Импульс без запоминания.  После того, как Мультиголовочный дозатор получает сигнал готовности, являющийся импульсным, программа не запомнит его, пока не получит сигнал входа. Если сигнала нет, дозатор не будет сбрасывать продукт, даже если получит сигнал входа. Когда импульс опустится с 1 до 0, он доступен.

2: Запоминание уровня. После того, как Мультиголовочный дозатор получает сигнал готовности, являющийся импульсным, программа запомнит его. Когда будет получен сигнал входа, один раз выполнится сигнал готовности. Когда уровень поднимается с 0 до 1, он доступен.

3: Уровень без запоминания. После того, как Мультиголовочный дозатор получает сигнал готовности, являющийся импульсным, программа не запомнит его, пока не получит сигнал входа. Если нет сигнала высокого уровня, он не сбросит продукты. Когда уровень поднимается с 0 до 1, он доступен.

Рис. 5-7-2

Результат линейного вибратора это процент от установленного значения амплитуды. Диапазон настройки: 0, 1, 2. 0 – 60%, 1 – 80%, 2 – 100%

Установка коэффициента фильтра весового накопителя.

Коэффициент фильтра – это число выбора A/D  картой данных дозирования из тензодатчика. Если частота выбора становится больше, результат получается ближе к реальному весу. Но A/D карта тратит больше времени на выборку. Имеется 19 степеней коэффициента фильтра. Если значение выше, данные дозирования лучше, но время реакции медленнее. Способ работы: нажмите → или ←, чтобы выбрать фильтр тензодатчика и коэффициент фильтра, как показано на рис. Нажмите С для сброса исходного значения и ввода нового значения. Для подтверждения и смены коэффициента фильтра нажмите ENT. При успешном выполнении действия на экране отобразится ОК.  Диапазон: 1-19

Эта кнопка не устанавливает никаких функций, а служит для дальнейшего увеличения.

Установка секции скорости двигателя подающего накопителя

Установка секции скорости двигателя взвешивающего накопителя

Установка секции скорости двигателя собирательного накопителя



Описание страницы настройки двигателя

Функциональные настройки и способ установки двигателя подающего накопителя, взвешивающего накопителя и собирательного накопителя одинаковые. Соответствующим образом установите настройки двигателя всех накопителей. Ниже приведен пример настройки двигателя подающего накопителя.

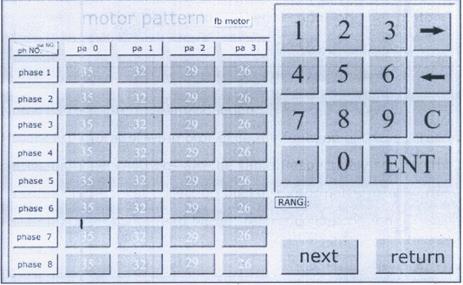

Рис. 5-7-3 Настройка двигателя 1

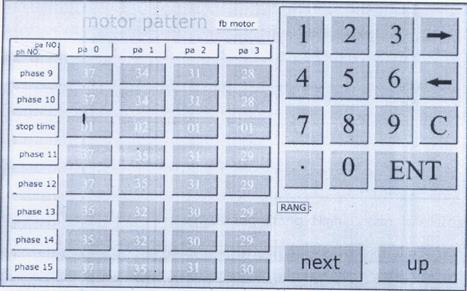

Рис. 5-7-4 Настройка двигателя 2

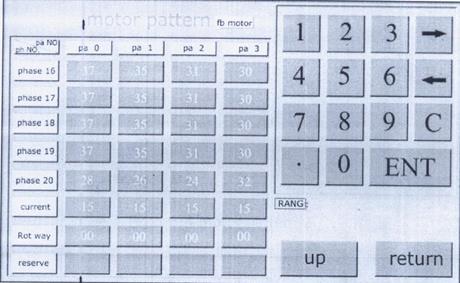

Рис. 5-7-5 Настройка двигателя 3

1)Количество секций: цикл вращения шагового двигателя делится на 20 секций, как показано на рис. 5-7-6. Следующие 3 схемы – это секции скорости в единицах времени. Чем больше установленное значение, тем длиннее период шагового двигателя, а скорость меньше.

Рис. 5-7-6 Секции работы двигателя

2)Время паузы: после половины цикла работы двигателя  происходит пауза (мсек).

3)Ток: крутящий момент двигателя. Чем больше значение, тем больше крутящий момент. Установлено на 15.

4)Направление: направление вращения двигателя. Диапазон: 0, 1. 0 означает вращение двигателя на 360 градусов и возвращается в исходное положение. 1 означает поворот двигателя на 180 градусов в одном направлении и возвращение в исходное положение в обратном. Установите режим вращения двигателя собирательного накопителя на 1.

5)Обратное направление: эта кнопка не устанавливает функции, служит для дальнейшего увеличения.

6)Число настроек: число настроек делится на 4: настройка0, настройка1, настройка2, настройка3. От того какая настройка выбрана зависит скорость. По умолчанию установлено значение  0.



6.Взаимосвязь между параметрами микропроцессорного мультиголовочного дозатора

В этой главе описывается общий способ настройки дозатора, но не самый подходящий способ. Установите параметры в соответствии с фактической ситуаций работы дозатора. Рекомендуем сохранить параметры по умолчанию для дальнейшей работы.

6.1 Способ настройки программы

№ продукта, целевой вес, целевая скорость, время подачи, верхний предел, нижний предел и т.д. легко устанавливаются в соответствии с вашими требованиями. Вот одни из часто используемых способов настройки параметров.

1)MF APM, LF APM, LF ON TIME. Установите эти три параметра в соответствии с весом взвешивающего накопителя. Обычно, за один рабочий цикл, если во всех взвешивающих накопителях достаточно продукта (в соответствии с процентом, установленным на NO LOAD или на 1/3 от целевого веса), четыре из них установлены удовлетворительно. Если нет, настройте их значения в зависимости от фактической ситуации. Обычно, MF APM установлено на 45-60, LF AMP – около 50, LF ON TIME – около 20-30мсек. LF APM и LF ON TIME - это группа параметров связанных между собой. Если один увеличивается,  то другой соответствующим образом должен уменьшиться. Если необходимо большее значение, постарайтесь не превысить 70. Если установленное значение слишком высокое и работа выполняется слишком долго, катушка главного вибратора и линейного вибратора может перегореть. Трансформатор на главной панели становится горячим, что может выключить дозатор.

2)Infeed Funnel – не параметр, а часть дозатора. Высота подающей воронки зависит от количества материала для линейного лотка. Чем выше подающая воронка, тем больше материала подается от главного вибратора на линейный лоток. И наоборот.

3)BIAS WT устанавливается, чтобы выяснить величину отклонения между отображаемым весом и фактическим весом. Фактический вес = отображаемый вес + отклонение. В большинстве случаев значение этого параметра – 0, отображаемый вес соответствует фактическому весу. Если нет, настройте другие параметры для установки отклонения на 0. Либо возьмите 50 или 100 пакетов из результата при дозировании, подсчитайте среднее отклонение между фактическим и отображаемым весом.

4)ZERO INTERVAL  - автоматическая установка нулевого времени в соответствии со свойствами материала. Если материал не липкий, вы можете установить значение времени больше. Обычно, это значение равно 5.

5)AFC – используется для установки автоматического режима контроля питателя. Смотрите след рис. 6-2. Обычно, это значение устанавливается на 0. Если вам необходимо выбрать между AFCI и AFCT, внимательно прочтите следующее содержание.

Рис. 6-1-1

Процесс AFCT

1)Настройка слишком большой амплитуды линейного лотка:

 Общее число разгруженных накопителей после AFCT reset INT > AFCT target No.*AFCT reset INT + AFCT limit No. →Общая амплитуда линейных лотков - 1.

2)Регулировка слишком маленькой амплитуды линейного лотка:

Общее число разгруженных накопителей после  AFCT reset INT < AFCT target No.*AFCT reset INT + AFCT limit No. →Общая амплитуда линейных лотков + 1.

3)Сохраняйте правильную амплитуду линейного лотка:

Число разгруженных накопителей после AFCT reset INT = AFCT target No.*AFCT reset INT + AFCT limit No. →Общая амплитуда линейных лотков без изменений.

Процесс AFCI

1)Регулировка слишком большой амплитуды линейного лотка для каждого накопителя: суммарный вес в накопителе после AFCI reset INT > AFCI single WT*AFCI reset INT+AFCI limit WT →амплитуда одного линейного лотка – 1.

2)Регулировка слишком маленькой амплитуды линейного лотка  для каждого накопителя: суммарный вес в накопителе после AFCI reset INT < AFCI single WT*AFCI reset INT+AFCI limit WT →амплитуда одного линейного лотка + 1.

3)Сохранение правильной амплитуды линейного лотка для каждого накопителя: суммарный вес в накопителе после AFCI reset INT = AFCI single WT*AFCI reset INT+AFCI limit WT →амплитуда одного линейного лотка без изменений.

4)NO LOAD – это процент, устанавливаемый, чтобы общий вес всех накопителей был больше целевого веса. Правило установки значения: no load ≥ (1/число накопителей)*100%. Обычно, это значение между 10%-20%.

5)NO SELECT – по нашему опыту, рекомендуем установить это значение на 1000.

6)FB DELAY, WB DELAY. Эти два параметра устанавливаются в соответствии с потоком продуктов и целевым весом. Принцип установки – убедитесь, что время разгрузки каждого сегмента должно быть меньше времени задержки. Установите значение максимально маленькое на основании первого принципа для высокой скорости дозатора. Тестируя различные продукты, обычно, мы устанавливаем fb delay, wb delay на 15-20.

7)CB DEALY, AFTER DELAY. Эти два параметра обеспечивают одновременную подачу материала без замятия. На этом основании, время задержки лучше установить меньше. CB DELAY и AFTER DELAY устанавливаются в соответствии с высотой между взвешивающим накопителем и собирательным накопителем, скоростью дозатора, материалом.

8)DIS DELAY TIME, DIS ON TIME. Эти два параметра устанавливаются в соответствии со следующим правилом: время задержки разгрузки + разгрузка по времени = общее время разгрузки продуктов в упаковочную машину. Обычно, мы устанавливаем значение около 10.

9)FB MOT PATT, WB MOT PATT, CB MOT PATT. Эти параметры устанавливаются в поле motor pattern в меню настройки системы. Способ установки одинаковый для всех.

6.2 Способ настройки системы

После перехода на страницу установки системы, выполнить установку даты, времени, языка, десятичной точки, паролей, способа разгрузки и т.д. вы можете самостоятельно.

1)OPTIMUM – устанавливается для соответствия фактической скорости. Когда фактическая скорость большая, это значение должно быть меньше. И наоборот. Обычно это значение устанавливают на 15.

2)UP LIMIT – обычно устанавливают на 2. Это значит, что неудачной попытке упаковки веса, значение должно быть удвоено.

3)ENFORCE – настройка этого значения позволяет регулировать степень прохождения и эффективность работы. Только когда число оставшихся накопителей больше или равно значению Enforce, будет выполнен вынужденный сброс. Чем больше это значение, тем выше будет степень прохождения, но меньше эффективность. Например, для 14головочного дозатора, если установить это значение на 10 при использовании 4 голов в последней комбинации (7, 12, 13, 14), последняя комбинация выбирается из последних 10 накопителей. Если система не может найти подходящую комбинацию, сравнивается число оставшихся накопителей (10) со значением Enforced (10). Эти значения равны, будет выполнен вынужденный сброс (разгружаемая комбинация максимально близка к целевому весу). В соответствии с числом накопителей, когда используется 14 голов, мы обычно устанавливаем на 8-10, когда голов 10 – значение 6-8.

4)FILTER. Обычно, нет необходимости менять это значение. Установите его на 1-3.

5)MOTOR OF FB, MOTOR OF WB, MOTOR OF CB. Имеется 4 режима на выбор (0, 1, 2, 3). 0 – самый медленный режим, 3 – самый быстрый. Один цикл работы двигателя делится на 20 сегментов (см. рис. 5-7-1). Сегменты 1-10 контролируют открывание накопителя, 10-20 – контролируют закрывание накопителя. Чем больше значение сегмента, тем быстрее работает двигатель.

6.3 Подробная блок-схема процесса

Как описано выше, существует несколько общеизвестных способов настройки основных параметров.

Рис. 6-3 Подробная блок-схема процесса работы

7.Обозначение цветов и устранение неисправностей микропроцессорного мультиголовочного дозатора

Цвет

Значение

1

Желтый

Вес одного накопителя превышает верхний предел, вынужденный сброс

2

Красный

Комбинация

3

Синий

Избыток материала

4

Голубой

Неподходящий материал

5

Фиолетовый

Ошибка одного накопителя

6

Зеленый

Автоматическое обнуление во время работы

7

Цвет морской волны

Во время автоматического обнуления, нулевое отклонение взвешивающего накопителя превышает 20% от целого значения накопителя.

8

Черный

Заблокированный накопитель

9

белый

Мало или нет материала во взвешивающем накопителе



Символ

Причина проблемы

Способ решения

Желтый

Вес одного накопителя превышает целевой вес (перевес)

1)Уменьшите LF AMP, когда AFC=0

2)Увеличьте Целевое число накопителей, когда AFC=1.

3)Уменьшите Вес одного накопителя, когда AFC=2

Серый

Недостаточно продуктов во взвешивающем накопителе

1)Амплитуда линейного лотка слишком мала

2)Влияние значения NO LOAD

Белый

Комбинация под вынужденным сбросом.

1)Увеличьте значение вынужденного сброса

2)Убедитесь, что целевой вес/2>вес одного накопителя (в режиме AFCI)>Целевой вес/6

3)Увеличьте верхний предел и нижний предел, чтобы уменьшить точность дозирования в допустимых условиях.

Фиолетовый

Взвешивающий накопитель имеет отрицательное значение во время работы

1)Очистите пыль и инородные объекты с держателя накопителя

2)Настройте параметр WB motor pattern, убедитесь, что между взвешивающим накопителем и собирательным накопителем нет застрявших продуктов, когда накопители закрыты

Голубой

Не удалось выполнить вынужденную комбинацию во время работы параметра no select

Увеличьте значение no select или установите между 00-09 (эту функцию можно отключить, если продукт не размякнет и не слипнется в течение долгого времени)

Черный

Запрещено использовать этот накопитель

1)Можно перезапустить при ручном управлении

2)Ошибка калибровки или соединения

Модульное соединение не установлено

Проверьте соединение  модульного источника питания на 8В

Проверьте подключение линии CON081-086

Морской волны

Во время автоматического обнуления нулевая волна взвешивающего накопителя превышает 20% от целого значения

1) Очистите пыль и инородные объекты с держателя накопителя

2)Настройте параметр WB motor pattern. Убедитесь, что в накопителе ничего не осталось при открытии.

3)Нажмите кнопку «clear» в главном меню, после завершения вышеописанных шагов, затем перезапустите микропроцессорный мультиголовочный дозатор.

Прерывистая разгрузка

Начинается комбинирование до завершения последней комбинации

1)Уменьшите оптимальное значение

2)Уменьшите значение вынужденной разгрузки

3)Увеличьте значение верхнего и нижнего пределов

Скорость упаковки становится меньше

Неправильная настройка AFC

1)Значение целевого № AFCT должно быть установлено на 3-5

2)Значение № сигнала AFCI должно быть установлено между 1/5 и 1/3 от целевого веса.

Низкая степень прохождения

Маленькая комбинация

1)Уменьшите амплитуду, чтобы увеличить число накопителей в комбинации

2)увеличьте значение верхнего и нижнего пределов

Слабое раскрывание накопителей

Слишком большая скорость открывания двигателя

Увеличьте значение шага 00-10 в параметре MOTOR PATTERN (уровень времени)

Много шума при открывании дверцы накопителя

Слишком большая скорость закрывания двигателя

Увеличьте значение от 11 до20.

Дверца накопителя не может закрыться

Ошибка фотодатчика

Выполните непрерывную работу на странице ручного режима работы.

Проверьте фотодатчик, если плохо работает только один двигатель.

Начальная калибровка не может быть выполнена

Включение блокировки аппаратного средства

На главной панели поверните (включите)  DIP2

Ошибка печати

Ошибка!

1)Проверьте линию 26Р на ослабленность

2)Проверьте подачу питания к принтеру

Не активен

На главной панели поверните (включите)  DIP2

Дисплей не работает

Ошибка соединения

1)Проверьте безопасность заземления

2)Проверьте правильность подключения дисплея

3)Источник питания на 5В не может быть меньше 4.5В, а на 9В – не меньше 8.5В



На процессор могут действовать помехи

Перезапустите микропроцессорный мультиголовочный дозатор

Слишком большая разница между отображаемым весом и фактическим весом

Нулевое отклонение

1)Заземление должно быть надежным

2)Снова выполните начальную калибровку

3)Увеличьте значение фильтра

Тяжелый вес разгрузки

Установите положительное значение отклонения

Слишком легкий вес разгрузки

Установите отрицательное значение отклонения

Во взвешивающем накопителе остались продукты

1)Настройте параметры двигателя, увеличьте паузу двигателя

2)Увеличьте значение WB DELAY

Слишком медленная скорость реакции тензодатчика

Уменьшите значение фильтра



8.Цветовые обозначения DIP на материнской плате и кабели I/O 2*10 микропроцессорного мультиголовочного дозатора

 Имеется 2 набора DIP переключателей.

DIP 1 (2 контакта): Калибровка возможна только когда оба контакта включены

DIP 2 (4 контакта): Устанавливает ID дозатора, если к ПК подключено более одного дозатора.

Если он в положении ON  (контакт выключен, значение 0), значение каждого контакта будет отображаться следующим образом:

Значение PIN1 = 1, PIN2=2 PIN3=4, PIN4=8

Например: если используется 2 дозатора, установите первый в качестве №1: PIN1=ON, PIN2=OFF, PIN3=OFF, PIN4=OFF; установите второй дозатор в качестве №10: PIN1=OFF, PIN2=ON, PIN3=OFF, PIN4=ON (2+8=10).

Цвет

Цвет

Значение

I/кабель

Ready1A

Коричневый

Ready1B

Красный

Вывод сигнала готовности 1

I

Drop1A

Оранжевый

Drop1B

Желтый

Вывод сигнала сброса 1

I

OverWT1A

Зеленый

OverWT1B

Синий

Вывод сигнала перевеса 1

I

Empty1

Фиолетовый

Empty2

Серый

Вывод сигнала «пустой»1

I

Ready 2A

Коричневый

Ready 2В

Красный

Вывод сигнала готовности 2

II

Drop2A

Оранжевый

Drop2В

Желтый

Вывод сигнала сброса 2

II

OverWT2A

Зеленый

OverWT2В

Синий

Вывод сигнала перевеса 2

II

Fill 1

Фиолетовый

Fill 2

Серый

Вывод сигнала фасовки

II

Input1A

Белый

Input1В

Черный

Ввод запроса разгрузки (1)

I

Input2A

Белый

Input2В

Черный

Ввод запроса разгрузки (2)

II



Описание:

Ready: мультиголовочный дозатор нашел лучший вес и готов к дозированию. Будет подан непрерывный сигнал.

Product dropped: когда дозатор завершает сброс, он отправляет один импульсный сигнал. Время этого сигнала можно установить на странице настройки системы.

Over weight: когда система устанавливает перевес, превышающий требования, она отправляет импульсный сигнал, время которого равно сигналу разгрузки.

Product filling request: во время запроса разгрузки, сигнал должен достигнуть дозатора.  Это может быть импульсный сигнал или непрерывный сигнал. Устанавливается на странице настройки системы.

Requiring to add: Уровень продукта меньше системной настройки, дозатор отправит непрерывный сигнал. Его время работы устанавливается на странице настройки системы.

Empty: Когда дозатор установлен на ноль или «пустой», он отправляет импульсный сигнал с открыванием собирательного накопителя или взвешивающего накопителя (без собирательного накопителя).

Рабочий процесс: все провода с пометкой OUT служат для вывода сигнала. А с пометкой IN для получения сигнала.



9.Техническое обслуживание микропроцессорного мультиголовочного дозатора

Чтобы микропроцессорный мультиголовочный дозатор работала исправно и для продления ее срока службы, вам необходимо выполнять надлежащее ежедневное техническое обслуживание. Перед техническим обслуживанием и чисткой микропроцессорного мультиголовочного дозатора не забывайте отключать подачу питания. Весь персонал, взаимодействующий с микропроцессорным мультиголовочным дозатором, должен быть обучен.

1)Необученный персонал не допускается к работе на микропроцессорном мультиголовочном дозаторе.

2)Все компоненты, соприкасающиеся с продуктом, необходимо чистить каждый день.

3)Перед запуском микропроцессорного мультиголовочного дозатора, убедитесь, что в лотках взвешивающих накопителей ничего нет. После работы вычищайте их.

4)Еженедельно выполняйте смазку соединений накопителей, чтобы они плавно двигались.

5)Каждые два месяца стирайте с микропроцессорного мультиголовочного дозатора пыль.

10. Транспортировка и хранение микропроцессорного мультиголовочного дозатора

1)Будьте осторожны при работе, загрузке и разгрузке линейного вибратора. Избегайте, падения, зажима, искривления и переворота, сильно не трясите и не мочите микропроцессорный мультиголовочный дозатор.

2)Вибратор должен быть в пределах температуры -10-40оС, относительная влажность менее 90%. В воздухе не должно быть щелочей.

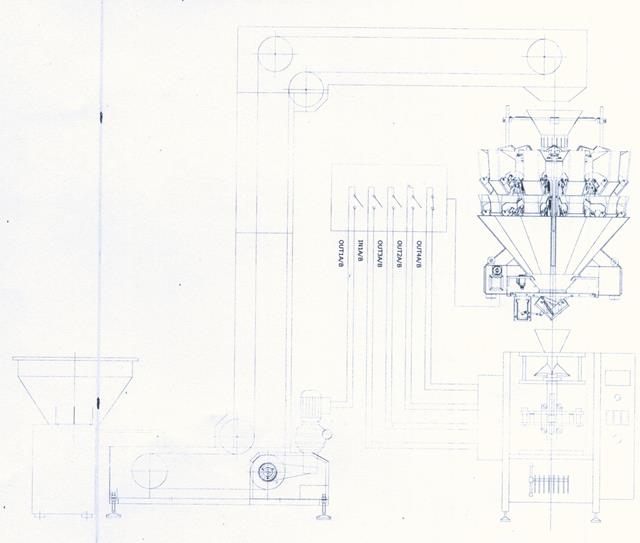

11.Подключение к упаковочной микропроцессорном мультиголовочном дозаторе и подъемнику микропроцессорного мультиголовочного дозатора

Рис. 11

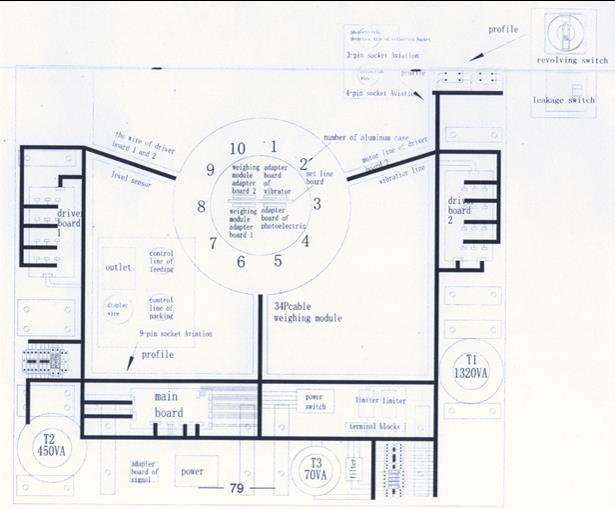

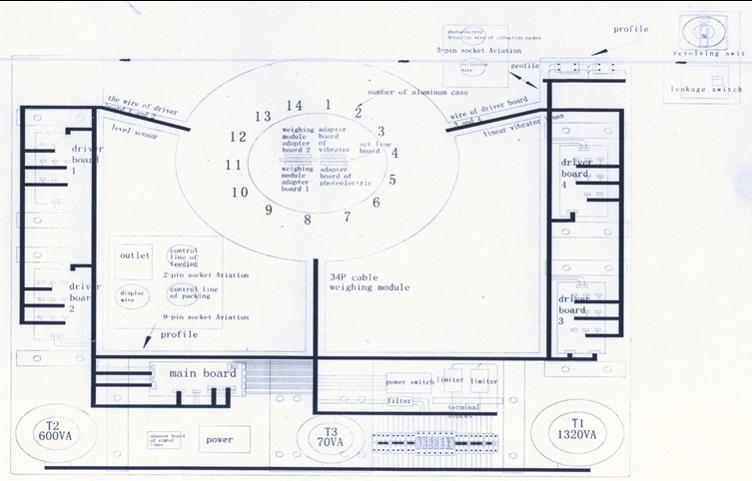

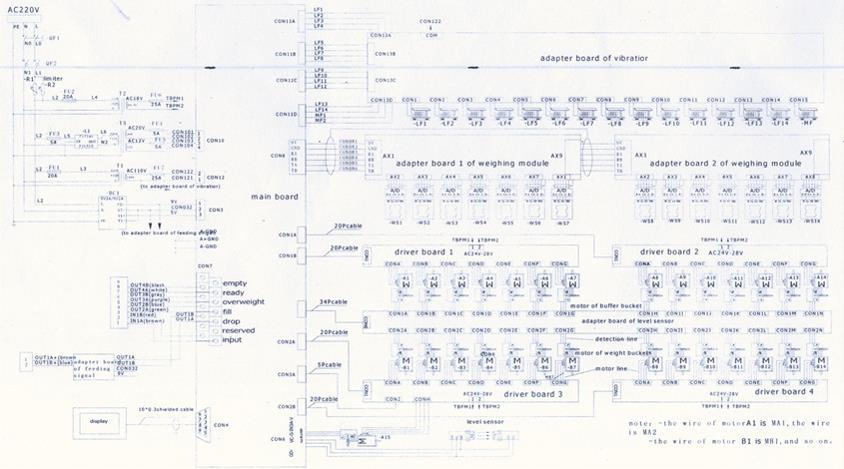

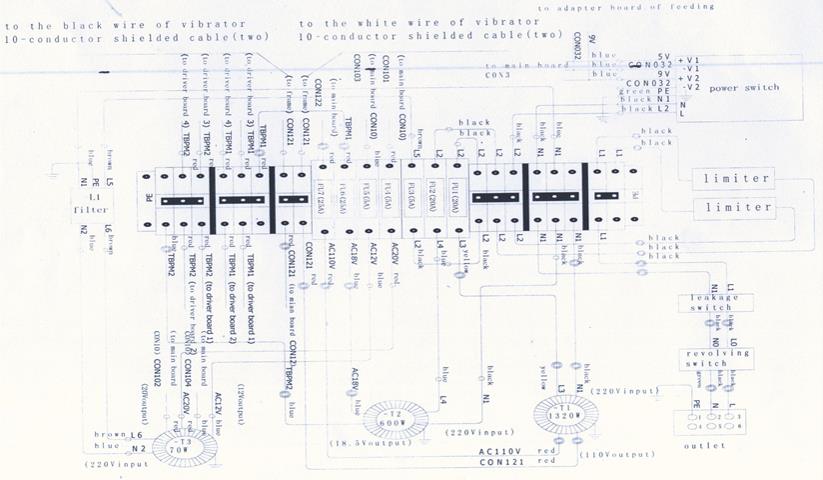

12. Схема выравнивания
