Инструкция на оборудование Переплетный аппарат на нить ВЕКТОР YG-DS

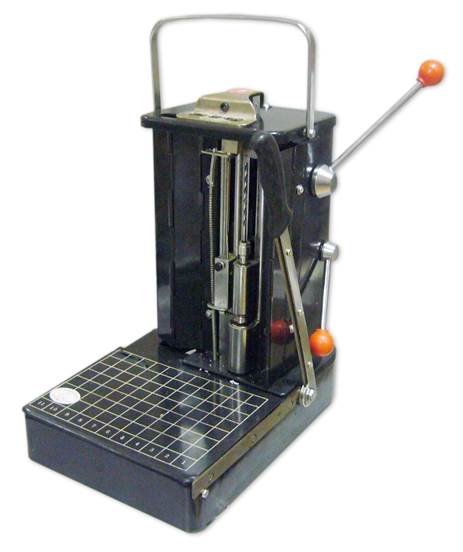

ПЕРЕПЛЕТНЫЙ АППАРАТ НА НИТЬ

ВЕКТОР YG-DS

Описание: frontpage.jpg

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ   2

РАСПАКОВКА   2

ОСНОВНЫЕ ЧАСТИ   4

СХЕМА ЗАПРАВКИ НИТОК  4

ПРИЖИМ БЛОКА   5

ПЕРФОРИРОВАНИЕ С НИТКОЙ   5

ЗАМЕНА ИГЛЫ И СВЕРЛА   6

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ   6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ   6



ВВЕДЕНИЕ

Вы приобрели автоматический переплетный станок, который будет прекрасным помощником в Вашей работе. Станок очень удобен и прост в эксплуатации. На российском рынке не имеет аналогов. Для того чтобы Вы быстро освоили работу на переплетном аппарате, Вам необходимо внимательно прочитать данную инструкцию и последовательно выполнять каждое действие

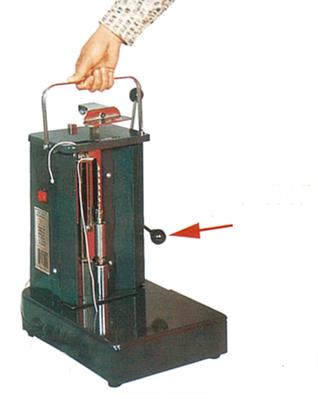

РАСПАКОВКА ПЕРЕПЛЕТНОГО АППАРАТА НА НИТЬ

Описание: 1.jpg

После распаковки переплетного аппарата сначала разрежьте крепёжную ленту в левом верхнем углу, потом завинтите длинную рукоятку в блок верхней иглы и завинтите короткую рукоятку в основание прижима. Первый раз надо сильно поднять нижнюю рукоятку, чтобы отвести прижим.

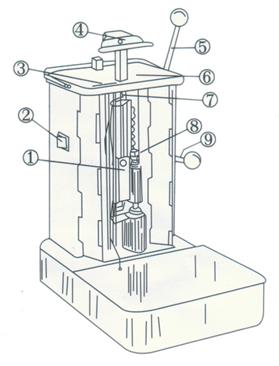

 ОСНОВНЫЕ ЧАСТИ ПЕРЕПЛЕТНОГО АППАРАТА НА НИТЬ

Описание: 2.jpg

1.    Держатель иглы

2.    Выключатель питания

3.    Отверстие оттяжки

4.    Прижим

5.    Рукоятка перемещения иглы

6.    Рабочий стол

7.    Устройство для заправки ниток

8.    Держатель сверла

9.    Рукоятка прижима

Основные автоматические функции: выравнивание, перфорирование, заправка ниток, обрезка ниток, отключение питания.

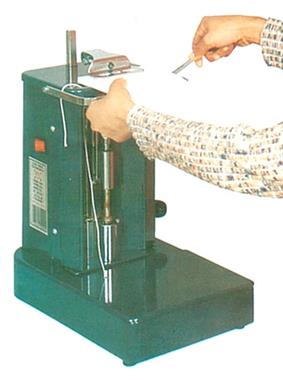

СХЕМА ЗАПРАВКИ НИТОК ПЕРЕПЛЕТНОГО АППАРАТА НА НИТЬ



Описание: 3.jpg



1.    Нитка

2.    Устройство для заправки ниток

3.    Игла для подачи ниток

4.    Сверло

5.    Блок

Нитка пропускается через левое отверстие блока в устройство для заправки ниток, затем подается в жёлоб. Натяните нитку и оставьте свободный конец нитки длиной 80мм.

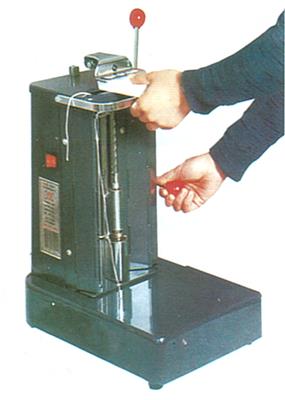

ПРИЖИМ БЛОКА ПЕРЕПЛЕТНОГО АППАРАТА НА НИТЬ

Описание: 4.jpg

Поднимите вверх до упора рукоятку перемещения иглы и рукоятку прижима. Игла автоматически переместится в левую мёртвую точку. Заведите нитку в жёлоб устройства для заправки ниток, оставив свободный конец  длиной 80мм. Положите материалы на рабочий стол и прижмите их с помощью рукоятки прижима.

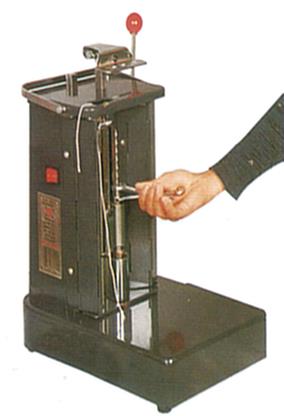

ПЕРФОРИРОВАНИЕ С НИТКОЙ ПЕРЕПЛЕТНОГО АППАРАТА НА НИТЬ



Описание: 5.jpg

Включите питание, поднимите и опустите рукоятку перемещения иглы четыре раза.

Внимание: рукоятку надо поднять до упора.

Проденьте оба конца нитки во вторую петлю, туго натяните и завяжите узел. Поднимите рукоятку прижима вверх до упора и вытащите материалы.

ЗАМЕНА ИГЛЫ И СВЕРЛА ПЕРЕПЛЕТНОГО АППАРАТА НА НИТЬ

Описание: 7.jpg

При смене иглы сначала открутите винт, выньте старую иглу и вставьте новую. Головка иглы должна заходить на 3 мм в устройство для заправки ниток. Зафиксируйте иглу, закрутите винты.

При смене сверла сначала зафиксируйте главную ось ключом на 8 мм, затем открутите гайку ключом на 12 мм, смените сверло и зафиксируйте его. Включите переплетный аппарат и проверьте, есть ли отклонение сверла. Если есть, освободите гайку и отрегулируйте сверло. Хвостовик сверла должен заходить в патрон не менее, чем на 25 мм.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ПЕРЕПЛЕТНОГО АППАРАТА НА НИТЬ

Если во время работы сверло не вращается, надо проверить затяжку гайки и натяжения ремня. Если при повторном перфорировании верхняя рукоятка перемещается с усилием, надо проверить, есть ли отклонение иглы и  отрегулировать иглу рукой при необходимости.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕПЛЕТНОГО АППАРАТА НА НИТЬ

Максимальная толщина брошюрования, мм

50

Мощность мотора, кВт

0,18

Питание

220В/50Гц

Габариты, мм

370х250х410

Вес, кг

13,8
