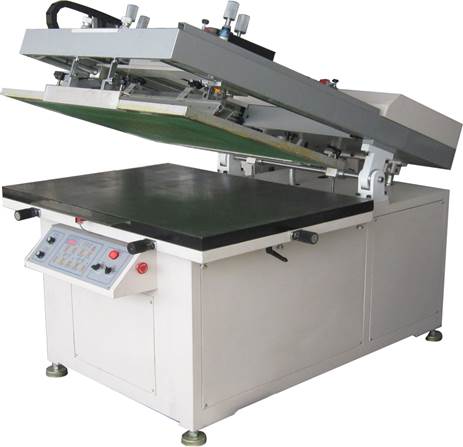

Инструкция на оборудование Полуавтоматическая машина для высокоточной шелкотрафаретной печати WJ-PA-6090Y

Полуавтоматическая машина для высокоточной

шелкотрафаретной печати WJ-PA-6090Y

Описание: 70100斜臂丝印机





Руководство пользователя




СОДЕРЖАНИЕ

1.   Введение

2.   Основные технические параметры

3.   Установка машины

4.   Панель управления

5.   Структура машины

6.   Порядок работы

7.   Техническое обслуживание

8.   Способ устранения неисправностей

9.   Пневматическая схема

Введение

Наша компания интегрирует исследование и разработку, производство, продажу, послепродажное обслуживание и сосредоточена на развитии и производстве трафаретных печатных машин и смежного дополнительного оборудования.

С большой технической мощностью, полного набора оборудования, прекрасной технологией проверки наша компания строгую систему управления и прекрасное послепродажное обслуживание, сервисную систему для технической консультации.

Для центральных компонентов наших продуктов выбираются всемирно известные марки, такие как Siemens, Mitsubishi, Phillips с надежным качеством и стабильными характеристиками.

Основные продукты нашей компании:

  Все виды оборудования для трафаретной печати;

  Производство экспонирование печатной сетки и другое дополнительное оборудование.

  УФ сушки, такие как шлифовка, снежинки, морщинки, цветные драгоценные камни и другое оборудование;

  Оборудование для ИК сушки;

  Различные типы черни для трафаретной печати и дополнительное оборудование.

Данный продукт широко используется в производстве точной электронике, печатных плат (PCB), клавиатур, электролюминесцентной пленки (EL), пленки ЖК-дисплея (LCD), линз для мобильных телефонов, IML, IMD, индикаторов (LED), керамики, CD, именных табличек, PVC, PET, PC пленок, рекламе, декорации, игрушек, металла, кожи, пластика, нетканых пакетов, печати на одежде, табака, алкоголя, чая, лекарств, упаковки и печати.

P.S: Спецификация данного продукта, технические параметры и изображение продукта даны для справки о развитии технологии. Необходимо проверять последнюю разработку продукта и контракт подписанный обеими сторонами.



Основные технические параметры полуавтоматической машины для высокоточной шелкотрафаретной печати



Модель

WJ-PA-6090Y

Размер рабочего стола

750*1000 (мм)

Макс. область печати

600*900 (мм)

Макс. размер рамы трафарета

950*1300 (мм)

Толщина заготовки

010 (мм)

Величина точной настройки

X±10мм  Y±10мм

Z ±3°

Питание

380В/50Гц

Мощность

2.6кВт

Давление воздуха

6 кгс/см2

Размер машины

1650*1200*1210мм

Вес машины

450кг



Установка полуавтоматической машины для высокоточной шелкотрафаретной печати

1)Перемещение

Передвиньте полуавтоматическую машину для высокоточной шелкотрафаретной печати в заготовленное для нее заранее место. Вытащите четыре нижних колеса и четыре нижних опорных чашки. Рабочий стол должен быть в горизонтальном положении. Замечание: оставьте достаточно места для настройки сзади, справа и слева от машины.

2) Подсоединение к компрессору

С помощью шланга φ8см подсоедините воздушный компрессор к штуцеру воздушно-масляного сепаратора в правой части машины. Настройте клапан регулировки давления на 6кгс/см2.

3) Подключение:

- Подсоедините полуавтоматическую машину для высокоточной шелкотрафаретной печати к источнику питания 380В/50Гц по пятипроводной схеме.

- Установите защитный предохранитель.

Способ проверки правильности подключения:

После подсоединения, поверните рубильник и включите подачу воздуха, проверьте рабочий стол на наличие присоса, если воздух не всасывается, а выдувается, то необходимо поменять местами любые две фазы.



Панель управления полуавтоматической машины для высокоточной шелкотрафаретной печати



1.Ручка регулировки скорости печати: 1- 10 от медленной к быстрой.

2.Ручка регулировки скорости возврата оросителя: 1-10 от медленной к быстрой скорости.

3.Кнопка ручной регулировки: в данной полуавтоматической машине для высокоточной шелкотрафаретной печати эта кнопка не используется

4.Кнопка выбора режима пневмоприсоса.

5.Кнопка переключения оросителя: Нажатие этой кнопки опустит ракель и поднимет ороситель. 6.Кнопка выбора режима остановки ракеля: остановка ракеля спереди/сзади.

7.Кнопка остановки: для запуска и остановки машины.

8.Рубильник: «off» - выключен, «on» - включен.

9.Переключатель подачи воздуха: «off» - выключен, «on» - включен.

10. Индикатор счетчика.

11. Кнопка обнуления счетчика: нажатие этой кнопки обнуляет значения счетчика.

12. Кнопка установки количества проходов.

13. Кнопка выбора режима работы

14. Индикатор задержки.

15.Кнопка установки задержки

16.Индикатор питания.



Структура полуавтоматической машины для высокоточной шелкотрафаретной печати

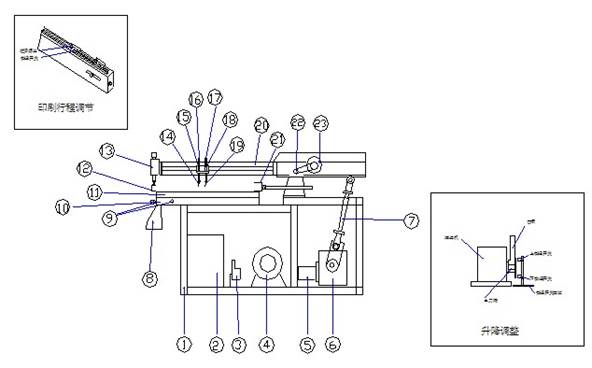

Описание: YS8A$EV1PLE1KNTY7QVDOQL

1. Рама машины

2. Электрический шкаф

3. Соленоидный клапан

4.Вакуумный насос

5. Главный двигатель

6.Редуктор

7. Тяга подъема и опускания

8.Предохранительное ограждение

9. Ручка точной регулировки вакуумного стола

10.Основание стола

11.Подвижная панель стола

12. Передний держатель рамы с сетки

13.Регулировка переднего края сетки

14.Ракель

15. Пневмоцилиндр подъема и опускания ракеля

16.Ручка регулировки высоты ракеля

17. Ручка регулировки высоты оросителя

18. Пневмоцилиндр подъема и опускания оросителя

19.Ороситель

20.Подъемная рама

21. заднее крепление сетки

22.Ось привода каретки

23.Двигатель каретки





Порядок работы полуавтоматической машины для высокоточной шелкотрафаретной печати

После установки машины, подсоедините питание и компрессор, выключите защитный ппедохранитель, установленный в электрическом шкафу, и затем поверните аварийный переключатель вправо. После включения рубильника выполняйте следующее:



Тестовая печать:

1. Поместите чернила на трафаретную раму

2. Включите питание и двигатель каретки, проверка печати производится вручную или с помощью педали.

3. Проверьте равномерность распределения чернил, отрегулируйте ракель и ороситель в нужном направлении, затем закрепите и зафиксируйте винты. После этого можно начать печать.



Регулировка давления:

1. Общее давление регулируется до 6 кгс/см2

2. Регулировка прижима ракеля и оросителя осуществляется при помощи специальных ручек.



Другие замечания:

1.При настройке, установке и загрузке необходимо установить переключатель в положение «off», для обеспечения безопасности.

2.После регулировки вех компонентов не забудьте затянуть все винты и гайки, для обеспечения хорошего результата печати и долгого срока службы машины.

3.Перед началом печати вам необходимо определить область печати. Оставьте немного места спереди и сзади во избежание столкновения ракеля, оросителя и держателя рамы сетки. Можно начать непрерывную работу.

4.При возникновении экстренного случая, нажмите кнопку аварийной остановки, печатная головка автоматически поднимется наверх для обеспечения безопасности оператора и предотвращения повреждения трафарета.



Техническое обслуживание полуавтоматической машины для высокоточной шелкотрафаретной печати

1. Сохраняйте рабочее место в чистоте для обеспечения стабильного количества продукта.

2. Держите полуавтоматическую машину для высокоточной шелкотрафаретной печати в чистоте, чистите ее регулярно в соответствии с требованиями.

3. Смазывайте подвижные компоненты.

4. Накрывайте полуавтоматическую машину для высокоточной шелкотрафаретной печати чехлом, если не используете ее, во избежание появления пыли.

5. Отключайте питание и воздух, если не используете полуавтоматическую машину для высокоточной шелкотрафаретной печати.

6. Покройте места подверженные образованию ржавчины защитной смазкой, если вы не используете полуавтоматическую машину для высокоточной шелкотрафаретной печати.

7. Отрегулируйте натяжение клиновидного ремня, сохраняйте прогиб 8-10мм для эластичности. При появлении трещин (изломов) замените его на новый.

8. Используйте машинное масло для смазки при регулировке винтов.

Проверка машины

▲ Проверьте легкость перемещения ракеля и оросителя.

▲ Проверьте состояние каретки и смажьте при необходимости.

▲ Проверьте работоспособность переключателей

▲ Проверьте легкость перемещения вакуумного стола вперед и назад

▲ Проверьте работоспособность цилиндра.

▲ Проверьте работу двигателя воздушного насоса.

▲ Проверьте легкость движения педали

▲ Проверьте исправность механизма подъема и опускания рамы.

Проверьте исправность масляно-водяного сепаратора.

Способ устранения неисправностей

При появлении неисправности в полуавтоматической машине для высокоточной шелкотрафаретной печати остановите ее сначала и проверьте следующее:

1)Проверьте питание.

2)Восстановлены ли в исходное положение все переключатели на панели управления.

  3)Находится ли термореле в защитном состоянии.

  4) Проверьте пускатели A. C.



Пневматическая схема полуавтоматической машины для высокоточной шелкотрафаретной печати



 Пояснение к изображению:

Название

1

Воздушный фильтр

2

Клапан регулировки давления подрыва

3

Устройство подрыва

4

Соленоидный клапан подрыва

5

Цилиндр подрыва

6

Клапан регулировки прижима печатного устройства

7

Печатное устройство

8

Соленоидный клапан печатного устройства

9

Цилиндр печати
