Инструкция на оборудование Полуавтоматический упаковщик в стретч-пленку XT-4502

Полуавтоматический упаковщик в стретч-пленку XT-4502

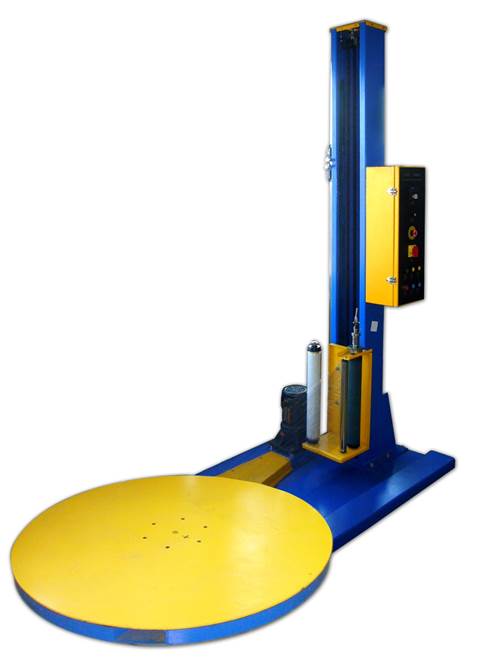

Описание: XT-4502.jpg





Руководство пользователя


Содержание

  1. ОБЩИЕ СВЕДЕНИЯ
  2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  3. ОСНОВНЫЕ ЧАСТИ
  4. ПАНЕЛЬ УПРАВЛЕНИЯ
  5. ПОРЯДОК РАБОТЫ
  6. ОБСЛУЖИВАНИЕ И УХОД



ОБЩИЕ СВЕДЕНИЯ О ПОЛУАВТОМАТИЧЕСКОМ УПАКОВЩИКЕ В СТРЕТЧ-ПЛЕНКУ

Автоматический упаковщик XT-4502 используется для упаковки в стретч-пленку различных изделий, что повышает их защищенность от внешних воздействий и позволяет объединять в одной упаковке несколько предметов.

Полуавтоматический упаковщик в стретч-пленку должен эксплуатироваться в условиях нормальной влажности и температуры.

Внимательно прочитайте настоящее руководство, перед тем как приступать к работе.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОЛУАВТОМАТИЧЕСКОГО УПАКОВЩИКА В СТРЕТЧ-ПЛЕНКУ



Диаметр поворотного стола, мм

1500

Максимальная высота упаковки, мм

2100

Максимальный вес упаковки, кг

2000

Внутренний диаметр рулона с пленкой, мм

75

Наружный диаметр рулона с пленкой, мм

250

Ширина пленки, мм

500

Скорость вращения стола, об/мин

1-10

Высота поворотного стола, мм

80

Мощность двигателя вращения стола, Вт

750

Мощность двигателя перемещения каретки, Вт

180

Питание

3 фазы, 380В/50Гц

Размеры

1510х2500х2600



ОСНОВНЫЕ ЧАСТИ ПОЛУАВТОМАТИЧЕСКОГО УПАКОВЩИКА В СТРЕТЧ-ПЛЕНКУ

ПАНЕЛЬ УПРАВЛЕНИЯ ПОЛУАВТОМАТИЧЕСКОГО УПАКОВЩИКА В СТРЕТЧ-ПЛЕНКУ

ПОРЯДОК РАБОТЫ ПОЛУАВТОМАТИЧЕСКОГО УПАКОВЩИКА В СТРЕТЧ-ПЛЕНКУ

1.       Подключите полуавтоматический упаковщик в стретч-пленку к источнику питания 380В/50Гц и проверьте направление вращение двигателей, если двигатели вращаются в противоположную сторону, поменяйте местами любые две фазы.

2.       Установите рулон с пленкой на вал каретки.

3.       Переведите выключатель питания в положение «ON».

4.       Поместите товар, подлежащий упаковке в центр рабочего стола.

5.       Установите положение верхнего ограничителя перемещения каретки в соответствии с высотой упаковки.

6.       Отмотайте некоторое количество пленки с рулона и закрепите ее на товаре или поворотном столе.

7.       Нажмите кнопку «Пуск» на панели управление. Поворотный стол начнет вращаться.

8.       Отрегулируйте скорость вращения стола и натяжение пленки.

9.       Обмотайте упаковку необходимым количеством слоев пленки, перемещая каретку вверх-вниз в ручном или автоматическом режиме с требуемой скоростью.

10.     По окончании упаковки нажмите кнопку «Стоп». Полуавтоматический упаковщик в стретч-пленку выполнит примерно еще один оборот стола и после этого остановится.

11.     Для остановки полуавтоматического упаковщика в стретч-пленку в любой момент времени служит кнопка аварийной остановки.



ОБСЛУЖИВАНИЕ И УХОД ПОЛУАВТОМАТИЧЕСКОГО УПАКОВЩИКА В СТРЕТЧ-ПЛЕНКУ

1.       Перед тем как производить обслуживание, отключите полуавтоматический упаковщик в стретч-пленку от источника питания.

2.       Регулярно очищайте полуавтоматический упаковщик в стретч-пленку от пыли и грязи.

3.       Периодически смазывайте движущиеся детали и механизмы.

4.       Следите за состоянием электрических систем полуавтоматического упаковщика в стретч-пленку.
