Инструкция на оборудование Пресс горячего тиснения TC-800

Пресс горячего тиснения

TC-800

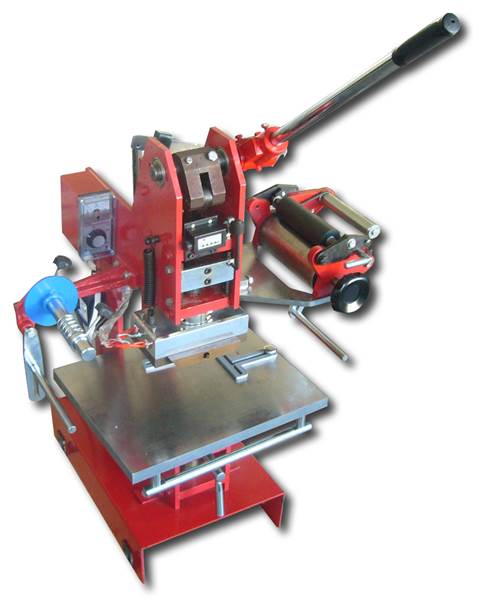

Описание: TC-800

Руководство пользователя

1. Общая характеристика пресса горячего тиснения

1) Пресс горячего тиснения данной серии является горизонтальным, действует на принципе рычага, усилие которого действует на нагреваемое клише и поверхность заготовки, создавая, таким образом, необходимое рабочее давление. Данный аппарат используется не только для фольгирования, но для тиснения и малогабаритной вырубки.

2) Данный  пресс обладает широкой областью применения, что позволяет производить тиснение рисунков на таких изделиях, как различные визитки, открытки, изделий из резины, дерева, бумаги, кожи, пластика, для тиснения упаковки продуктов и средств гигиены.

3) Для того, чтобы пользователь мог безопасно, эффективно и оперативно использовать пресс горячего тиснения, перед работой необходимо тщательно изучить данную инструкцию, в случае возникновения каких-либо вопросов можно в любой момент связаться с сервисным центром.

2. Основные технические характеристики пресса горячего тиснения

Максимальный размер клише:                  90 х 100 мм

Рабочий ход клише:                                               30 мм

Источник питания:                                       АС 220В/50Гц

Размер рабочего стола:                             400х320 мм

Мощность нагрева:                                     1,6 кВт

Масса нетто:                                                            120 кг

Габариты:                                                                 800 х 620 х 800

Диапазон выбора температуры:                до 399 °С

Справочные коэффициенты температуры тиснения:

Материал

Температура

Примечание

1

Бумага

85-120



2

Мягкий ПВХ

65-80



3

Мягкий пластик

75-85



4

Твердый пластик

100-135



5

Выделанная кожа, сырая кожа

75-85

100-130

6

Телячья кожа

120-150



7

Искусственная кожа

160-180





3. Регулировка и настройки пресса горячего тиснения

1) Регулировка баланса:

Сначала следует поместить аппарат на ровную устойчивую поверхность. Пресс перед выпуском с завода отрегулирован, если необходимо поменять клише или произвести другие регулировки, проделайте это в следующей последовательности:

А. Нажав на рабочую ручку прижать плиту-клишедержатель к рабочему столу.

В. Добиться идеально ровного состояния, положив в образовавшийся просвет тонкий лист бумаги таким образом, чтобы он был равномерно прижат и не вытаскивался.

С. С помощью 4-х винтов балансировки плиты-клишедержателя, расположенных сверху, отрегулировать наклон плиты-клишедержателя.

2) Установка температуры:

В зависимости от обрабатываемого материала необходимо подбирать соответствующий тип фольги и регулировать температуру тиснения, необходимо учитывать и качество материала. На датчике температуры электрощита с помощью поворотного регулятора установить необходимую температуру. Во время нагревания на датчике температуры загорятся красный и зеленые датчики, после нагрева до заданной температуры зеленый индикатор гаснет, далее аппарат будет автоматически поддерживать температуру.

3) Регулировка длины протяжки фольги:

Длина протяжки рулонной фольги регулируется болтом регулятора на коромысле.

4) Факторы, влияющие на эффективную печать:

Внимание: сила нажима, время нажима, температура и тип фольги зависит от материала заготовки.

5) Регулировка рабочего давления:

Механика данного аппарата позволяет развивать рабочее давление примерно до 1 тонны, регулировка времени прижатия осуществляется с помощью рабочего рычага, который плотно прижимает плиту-клишедержатель к рабочему столу. Пользователь сам точно выбирает подходящие параметры, исходя из физических особенностей заготовки.

6) Установка фольги:

А. Выбрать тип фольги исходя из особенностей заготовки.

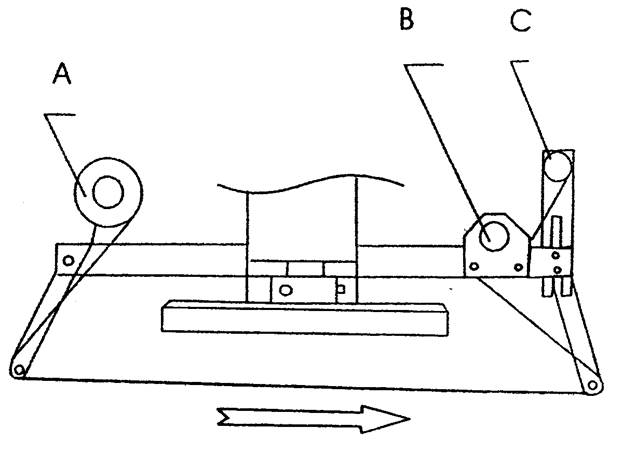

В. Установите рулон фольги на держатель фольги А. Вытяните передний край фольги, протяните через поддерживающие оси. Проденьте фольгу между резиновым и металлическим валиками В, после этого закрепить на катушке приема фольги С.

С. Устанавливать рулон с фольгой следует таким образом, чтобы лицевой слой фольги располагался к заготовке.

D. Путем регулирования длины и угла наклона поддерживающих осей разместить фольгу примерно в 10 мм от плиты-клишедержателя.

Описание: cx wt-2-100

 4. Технологическое описание пресса горячего тиснения

1). Положить на рабочий стол ровную резиновую или другую прокладку, закрепить клише на плите-клишедержателе.

2). Закрепить фольгу согласно инструкции, не следует ее чрезмерно натягивать или ослаблять, обратить внимание на то, чтобы она была расположена лицевой стороной к заготовке, изменяя угол наклона поддерживающих осей отрегулировать длину фольги, расположить ее примерно в 10 мм от клише.

3). Включить питание, установить значения температуры, аппарат нагреется.

4). Заготовку положить на рабочий стол, нажать на рабочую рукоятку и сделать пробный оттиск. В случае неудовлетворительного качества следует изменить настройки.

5). Если необходимо остановить аппарат, нужно выключить выключатель.

5. Примечания пресса горячего тиснения

1). Подобрать и установить клише в зависимости от площади и материала тиснения.

2). Во время тиснения необходимо избегать чрезмерного давления клише на рабочий стол.

3). Перед работой необходимо проверить работу механических узлов, надежность проводов и наличие заземления.

4). Тип фольги подбирается в зависимости от запечатываемого материала.

5). Во время работы оператор должен избегать касания с клише или плитой-клишедержателем. Прикосновение к ним может вызвать ожоги.

6). Если необходимо покинуть рабочее место, надо обесточить аппарат.

6. Спецификация электрических элементов пресса горячего тиснения
