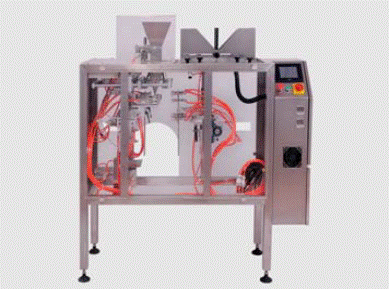

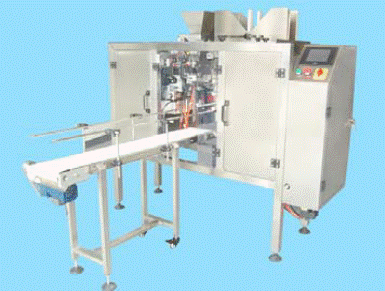

Модель упаковочной машины JAGUAR представляет собой упрощенную версию для упаковки в готовый стоячий пакет типа Дойпак. Это экономная версия оборудования, позволяет упаковывать разнообразный продукт в готовые пакеты. Упаковочная машина может быть сопряжена с различными дозирующими устройствами. Машина оснащена множеством датчиков обнаружения, которые контролируют пакет в различных точках цикла, чтобы обеспечить правильное размещение пакета. Присоски используются, чтобы открыть готовые мешки и подающий желоб позволяет продукту поступить в открытый пакет. Датчик температуры учитывает температуру помещения, в котором установлено оборудование, чтобы обеспечить идеальный сварочный шов. Легок в обслуживании и подходит для предприятий малого и среднего бизнеса.
Особенности машины для упаковки в готовый пакет дойпак:
• Конструкция из нержавеющей стали
• Производительность до 15 пакетов/мин
• Маленький след на пакете
• Легко настраиваемая
• Универсальна в диапазоне пакетов
• Быстрая смена размера пакета
• нет пакета –нет подачи
• Низкая стоимость
• Низкий шум
Технические характеристики машины для упаковки в готовый пакет дойпак Ягуар:
|
Модель |
Ягуар |
|
Тип пакета |
Стоячий пакет, дойпак, пакет с гассетом, пакет подушка |
|
Размер пакета |
90-300 (ширина) х 130-420 (длинна) |
|
Производительность, п/мин |
20 |
|
Потребление воздуха |
7 кубм/мин/6 АТМ |
|
Электроника |
Mitsubishi PLC/ Omron Контроль за температурой, Delta – сенсорный дисплей 5,7 дюйма |
|
Пневматика |
Airtac (Тайвань), Вакуумный насос SMC |
|
Электропотребление |
220, 50 Г, 20 Амп. |
Схема работы машины для упаковки в готовый пакет дойпак:
Подача пакетов:
Заготовки пакетов загружаются в держатель (до 300 пустых пакетов). Пакеты могут быть добавлены в процессе работы
Определение наличия пакетов в держателе:
Несколько датчиков обнаружения мешка используются в различных точках в цикле, чтобы обеспечить правильное размещение пакета и его полное открытие. В случае, если машина посчитает пакет недостаточно открывающимся или иные проблемы в подаче, происходит сброс забракованного пакета. Оператор может визуально определить дефектность пакета и вложить его на подачу, если сочтет пакет пригодным. Процесс будет продолжен без остановки.
Открытие пакета:
Пакеты по одному подаются в зону заполнения и открываются при помощи вакуумных присосок.
Заполнение
. Продукт входит в переходный желоб в то время как пакет открывается ниже. В открытый пакет желоб
входит в пакет и открывает свою заслонку. Продукт подается сразу, без потерь и защитой уплотнение от загрязнения.
Сварка:
Нагрев сварочных губок контролируется температурным контролером, вакуумные присоски растягивают пакет во избежание морщин в местах сварки
Контроль за работой машины:
Машина контролируется промышленным компьютером, все процессы обозначены цветовой индикацией, сигналами.
Машина для упаковки в готовый пакет дойпак предназначена для упаковки следующих продуктов:
• Гранула
• Замороженные продукты
• Кофе
• Фрукты
• овощи
• Снеков
• Зерновые
