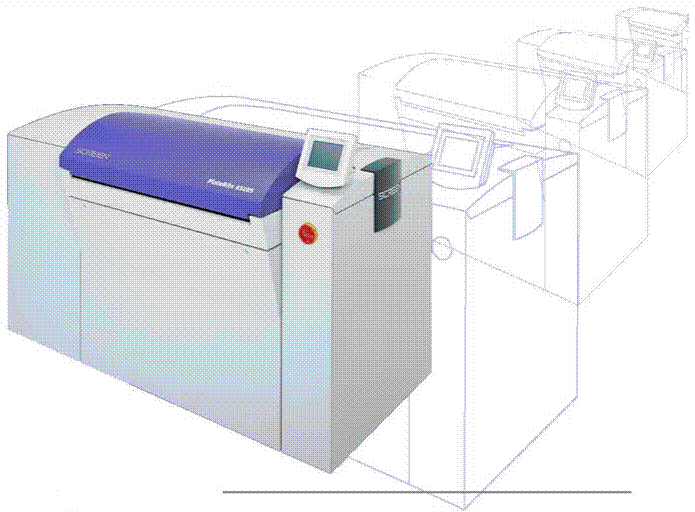

Допечатный комплекс на базе цифровой системы изготовления офсетных форм Screen СТР

Допечатный комплекс на базе цифровой системы изготовления офсетных форм Screen СТР





Продвинутая технология

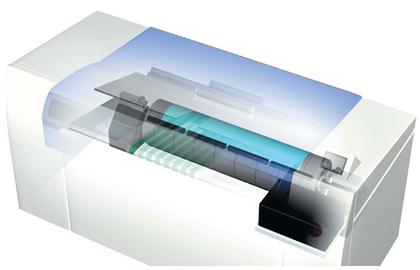

ПОСТРОЕНИЕ ПО СХЕМЕ С ВНЕШНИМ БАРАБАНОМ

Обеспечивает высокое качество и точность позиционирования, расположение экспонирующей головки на небольшом расстоянии от поверхности пластины позволяет достичь максимальной теплоотдачи.

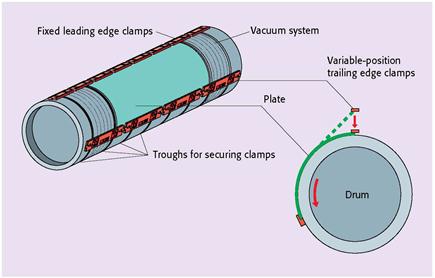

СИСТЕМА ЗАЖИМА ПЛАСТИН

В PlateRite реализована продвинутая автоматическая система зажима пластин. Мощная вакуумная система работает в комбинации с безопасными захватами передней и задней кромок пластины, обеспечивая высокую надежность. Это гарантирует жесткий прижим пластины к барабану и соответственно высокое качество экспонирования.

СИСТЕМА АВТОМАТИЧЕСКОЙ БАЛАНСИРОВКИ

Использование системы автобалансировки барабана в CtP PlateRite, позволяет избежать ручных регулировок балансировки барабана при переходе с одного размера пластин на другой или с одной толщины пластины на другую, повысить срок службы механики, добиться высокого качества экспонирования и сократить время на настройку CtP под другой размер пластин. Все, что надо сделать - это выбрать размер пластины на пульте и система автобалансировки автоматически оптимизирует параметры экспонирования. Данная система используется только производителем термальных CtP Screen.

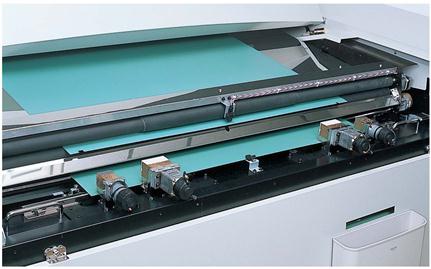

АВТОМАТИЧЕСКАЯ СИСТЕМА ПРОБИВКИ ШТИФТОВЫХ ОТВЕРСТИЙ (ОПЦИЯ)

Автоматическая встроенная система пробивки штифтовых отверстий, установленная на CtP PlateRite, позволяет добиться идеального совмещения при печати. Штифтовые отверстия пробиваются непосредственно перед установкой пластины на барабан. Этот метод дает намного большую точность приводки по сравнению с ручной пробивкой, устраняет возможность ошибки оператора и позволяет сократить время подготовки к печати. Поддерживаются следующие типы штифтовых отверстий: Heidelberg, Komori, Bacher, Protocol, Stoesser, Grapho Metronic, Screen и др.

Технические данные



PlateRite 4300 E



Экспонирующая система

Внешний барабан

Источник излучения

16- лазерных диода

Размер пластин макс.

830 mm x 660 mm

Размер пластин мин.

324 mm x 370 mm

Экспонируемая область

830 mm x 633 mm

Толщина материала

0.15 mm - 0.3 mm

Разрешение

1200, 2400, 2540, 4000 dpi

Повторяемость

±5 микрон на четырех последовательных сепарациях

Производительность

11 форм в час

Интерфейс

Fast PIF

Загрузка пластин

Полуавтоматическая (стандартно)

Размеры (Ш x Д x В)

1750 мм x 1030 мм x 1178 mm

Вес

645 кг

Оптимальные требования к среде

21° - 25° C, 40 - 70% отн. влажность (без конденсата)

Нормальные требования к температуре

18° - 26° C, без резких изменений

Выделение тепла

11400 BTU

Питание

От 200 V до 230 V, 15 A, 3.0 kW



TRUEFLOW Rite



Система управления рабочим потоком реализованная на новейших технологиях ADOBE и разработках SCREEN.

Ядро системы работает под управлением сервера Windows, и позволяет использовать многопроцессорные сервера для более быстрой интерпретации PostScript. Клиент-серверное построение обеспечивает многопользовательский режим, а использование технологии JAVA позволяет запускать клиентскую часть как на PC так и на MAC, а  модульное построение позволяет вам наращивать производительность и функциональность системы вместе с растущими потребностями производства.

Trueflow Rite позволяет создать полностью готовую  к печати работу, включая все необходимые шаги, как-то начальную проверку, (overprint), автоматический треппинг, спуск полос.



СТОИМОСТЬ КОМПЛЕКСА СОСТАВЛЯЕТ:



Допечатный комплекс

Система прямого экспонирования термальных пластин CTP Screen PT-R 4300E

Программное обеспечение Workflow Screen TrueFlow Rite 6.00 + спуск полос

Сервер НР Proliant ML 350 G5

Проявочный процессор Raptor 85 TH  On Line

Денситометр для пластин iCplate 2X

Микроскоп 30х



В стоимость входит:

-               Доставка оборудования до заказчика.

-               Оплата таможенных платежей и НДС.

-               Монтаж и пусконаладочные работы на территории заказчика.

-               Обучение одной группы персонала правильной эксплуатации оборудования.

-               Гарантийное обслуживание.

-               Оплата в рублях по курсу ЦБ РФ

-               Срок гарантии на комплекс составляет 12 месяцев

-               Дополнительная гарантия на экспонирующий блок

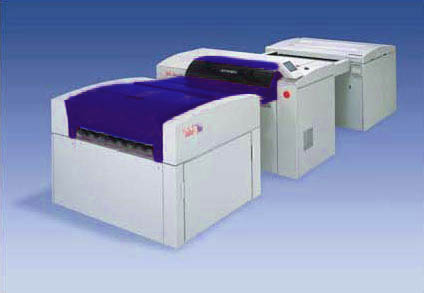

SA-L4300II

Система автоматической загрузки офсетных пластин SA-L4300II емкостью до 100 пластин с системой автоматического удаления прокладочной листов.







Возможно дооснащение до MA-L4300II

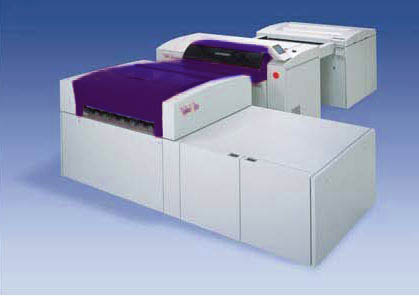

MA-L4300II

3-х кассетный Мультикассетный автозагрузчик  с системой автоматического удаления прокладочной листов, поддерживает до 3-х разных форматов пластин одновременно по 100 пластин каждого формата или 300 пластин  одного формата.



Возможно увеличение количество кассет до 5-и

(5 разных форматов или 500 одного формата.)



ТРЕБОВАНИЯ К ПОМЕЩЕНИЮ.



1.     Климатические условия:

Рабочая температура 18 -26 Oc

Оптимальная температура 23 O   +/-2 Oc

Влажность  40-70%

2.     Чистота помещения:

Помещение, где установлено оборудование должно хорошо проветриваться, и не содержать пыли.

Концентрация пыли не должна превышать 10 мг/куб.м.

3.     Оборудование должно быть установлено на твердую жесткую основу.

4.     Оборудование не должно подвергаться воздействию внешней вибрации.

5.     Минимальный рабочий простор около машины не должен быть меньше чем 1 метр.
