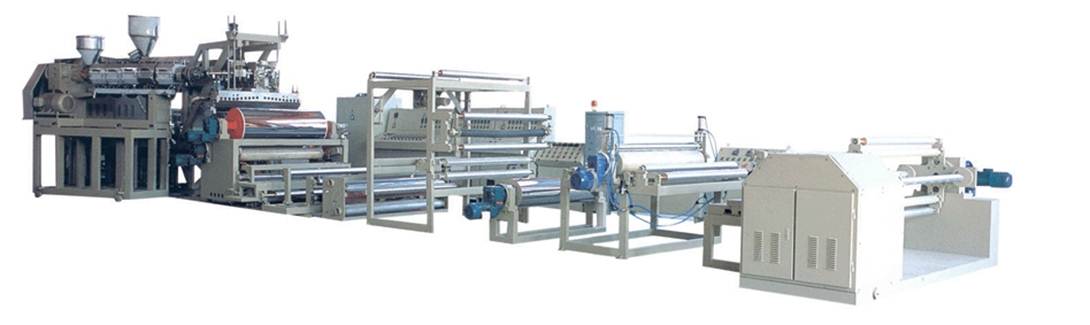

Экструдер для изготовления 3-х слойной CPE и CPP пленки

Экструдер для изготовления 3-х слойной CPE и CPP пленки

1. Описание линии

     Линия предназначена для производства 3 слойной CPE или CPP пленки со следующими характеристиками:

      1) Исходный материал: LDPE、HDPE、MLLDPE、PP、PEVA или EVA

      2) Ширина пленки: 1300mm

      3) Толщина пленки: 0.008-0.20mm

  4) Скорость линии: 50м-110м/мин

      5) Производительность: 70-100кг/час

      6) Габариты линии(д×ш×в)10.5м*2.2м*3.5м

3.  конфигурация линии

1)          Автоматическая сушка и система подачи                       3 шт

2)          Экструдер SJW75                            2 шт

3)          Экструдер SJW90                                                                           1 шт

4)          Система контроля давления независимого типа 3 шт

5)          Двухпозиционный преобразователь пов-ти        3 шт

6)          Датчик давления                                                                             3 шт

7)          Трехслойный соединительный узел                                 1 шт

8)          Литьевой узел                                                          1 pic

9)          Литьевая машина                           1 pic

10)      Двухсторонний коронатор                                        1 pic

11)      Фрикционная намотка                                           1 pic

12)      Удаление отходов                                           1 pics

13)      Продольная резка в линию                    1 pics

14)      Электрическая система                              2 pics

15)      Горизонтальный миксер                                                        1 pic



4. Технические параметры

1). Автоматическая сушка и система подачи

l  Производительность подачи      300kg/h (настраиваемая)

l  Объем емкости подачи       200kg ( с детектером уровня)

l  Мощность сушки                         6kw

l  Мощность вентилятора               750w

2). Экструдер SJW75

l  Шнек (Дл/Диам)               36:1

l  Диаметр Шнека                                       Ф75mm

l  Материал шнека                                       38CrMoAl (нитрификация)

l  Мощность мотора            18.5KW

l  Производительность                                100kg/hr

l  Система нагрева шнека - 5 секций, керамический нагреватель, 3KW\секциия

l  Система охлаждения шнека, вентилятор 2 шт, 250Вт, 220V

l  привод                                           высокоточная твердоточенная шестерня с водяным охлаждением.

 3). Экструдер SJW90

l  Шнек (L/D)                        36:1

l  Диаметр шнека                  Ф90mm

l  Материал шнека                                      38CrMoAl (нитрификация)

l  Мощность привода                      37KW

l  Производительность                                150kg/hr

l  Нагрев шнека                                7 segments, ceramic heater, 5KW\per segment,

l  Охлаждение шнека, вентилятор 2 шт, 250В, 220V

l  привод                                           высокоточная твердоточенная шестерня с водяным охлаждением

4). Система контроля давления

l   Датчик контроля давления   RKCF900, made in Japan

l   Сигнал сенсора               0-20mA

5) Двухпозиционный преобразователь пов-ти

l   Диаметр преобразователя поверхности          Ф100mm

l   Поверхностное давление            5MPa

l   Гидравлический мотор        3KW

6) Сенсор давления                                                           2 шт ( для защиты фильтра)

7). Трехслойный соединитель

l   Система слойности           A/B/A или B/A/B

l   Мощность нагрева               5kw,  внутренний нагреватель

8) Литьевой узел

l   Ширина литья                                        1500mm

l   Ширина продукта          1000mm-1300mm, настраеваемая

l   Толщина продукта                     0.008-0.20mm

l   Настройка ширины литья    эластичные губы

l   Материал узла             1311 steel (Germany )

l   Нагревательный узел         5 сегментов × 3KW, внутренний нагрев

l   Поверхностная обработка узла  хромированный

l   Тип подачи                                 центральная

9). Литьевая машина

l   Диаметр эмбоссирующих валов          ф400mm

l   Длинна вала                                            1500mm

l   Охлаждение                                            Внутренний , S-type , с вращающимися соединениями

l   Силиконовый вал диаметр        Ф400mm (жесткость 60 градуса,                                                                                                                    33% карборунд)

l   Длинна отражающего ролика  1500mm ( 0.2mm выпуклость)

l   Диаметр нагревательно разреживающего вала -       Ф200mm, с вращающимися соединениями

l   Длинна нагревательно разреживающего вала                 1500mm

l   Расширяющие ролики               2 шт резиновых роликов

l   Мощность мотора                                  3 кВ, 380V, 50Hz

10). Двухсторонний           Коронатор

l  Рабочая длинна                           1300mm

l  Мощность                                        3KW, corona value up to 38-42 Dyne.

       11) Намотка

l   Узел намотки                                 фрикционный.

l   Максимальный диаметр намотки                Ф600mm

l   Пневматический вал                      2 шт, 1500mm длинна

l   Приводящие моторы                  2.2 KW × 2шт

l   Определитель длинны намотки           сигнал по установленной длинне

12) Удаление отходов

l  Мощность мотора                            3KW

l  Метод переработки                                 пресс и гранулы

13) Он лайн продольная резка

14) Электрическая консоль                                                       2 sets

15) Горизонтальный миксер                                                     1 шт

l  Емкость бака                                            150Litres

l  Привод мотора                                         5.5KW

l  Мощность нагрева                                   6kw

5. Электрокомпоненты

l  MISTUBISHI Инвертер;

l  RKC PID температурный контроль;

l  Solid state relay (Fotex);

l  invariable pressure controller for film;

l  Closed-cycle pressure control system;

l  OMRON or Schneider electrical parts;

l  PLC control

l  Vector control rewinding section

6. ЗИП:

l  Инструментарий                                                    1шт

l  Нагревательные элементы                                   5pcs

l  Силиконовое масло                                             2 бутыли

l  Реле                                                 2pc

l  Датчики температуры                               2pc

Электросхемы                              1pc
