Линия для производства листовых пластиков

Линия для производства листовых пластиков






A: Комплект линии для производства листовых пластиков

Описание

Кол-во

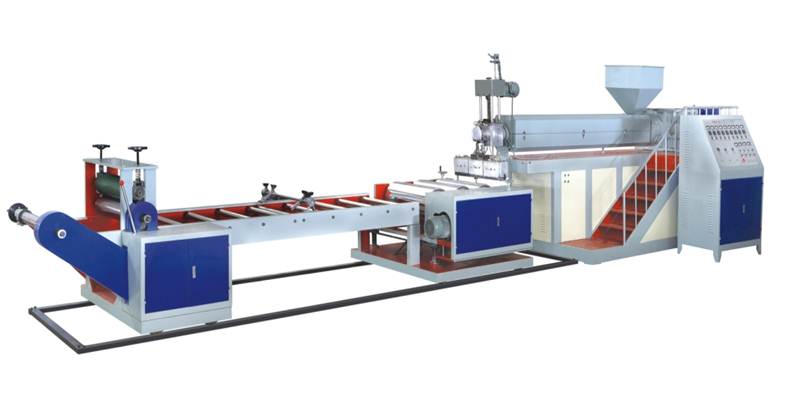

Линия для производства листовых пластиков

1 установка

- экструдер

1

- фильтр

1

- T-образная головка

1

- 3 валковый каландр

1

- тянущее устройство

1

- Секция намотки

1

- Электрический шкаф

1





Б: Описание линии для производства листовых пластиков I. Общая информация по линии для производства листовых пластиков

Данная машина разработана для производства пластиковых листов. Готовые пластиковые листы применяются для термо-вакуумной формовки, изготовления канцелярских лотков и др. Машина состоит из 6 рабочих секций -экструзионная секция, фильтрующая секция, секция вырубки, трехвалкового каландра, тянущего устройства, секции намотки.

II. Технические характеристики линии для производства

листовых пластиков

Наименование машины: Линия для производства листовых пластиков

Модель.: JDLYSP-80/45 Материал   : PP (полипропилен)

PS (полистирол) PE (полиэтилен)

1.  ЭКСТРУЗИОННАЯ СЕКЦИЯ: 1 установка

Накопитель: 1 шт. Диаметр шнека: Ф80 / Ф45

Коэффициент L/D (отношение длины шнека экструдера к его диаметру): 30:1

Материал шнека и бункера: 38 CrMoAlA покрытие азотированное, очень

твердое, устойчивое к коррозии, имеет долгий срок службы.

Регулировка скорости: частотный преобразователь

Мощность приводного двигателя: 30.0кВТ/ 11кВт

Нагреватель: керамический

Мощность нагрева: 18.0кВт / 6кВТ

2.       СЕКЦИЯ ФИЛЬТРОВКИ: 1 установка

Червячный редуктор: 1 шт.

Размер фильтрующей сетки: 300мм x 40 мм

Диаметр ячеек.: Ф3-3.5мм

Мощность нагрева: 3 кВт

Смена фильтрующей сетки: двигатель

Концевой выключатель/плата: 1шт

3.  ГОЛОВКА: 01 set

Изготавливаемый лист: 1- слойный

T-образная форма головки: головка вешалочного типа обеспечивает равномерное прохождения материала. Ширина головки: 600мм Ширина готового листа: 450мм

Толщина листа: 0.08-0.6мм, а именно 80микрон-600микрон. Нагреватель: алюминиевый Мощность нагрева: 14кВт Производительность: 50кг/ч

4.  3 ВАЛКОВЫЙ КАЛАНДР: 1 установка

Диаметр вала.: 350мм Длина вала: 650мм Количество валов.: 3 шт.

Валы отвечают стандарту "зеркальной поверхности" Линейная скорость валов: 0-13м/мин Приводной двигатель: 4кВт Перемещение валов: двигатель, 0.55 кВт Расположение валов: параллельное

Тип охлаждения: водяной и с помощью воздушного вентилятора.

5. СЕКЦИЯ ПРОТЯЖКИ: 1 установка

Диаметр тянущего вала.: Ф60мм

Длина тянущего вала: 650мм

Мощность тянущего вала: 1.5кВт

Настройка скорости: частотный преобразователь

7. ДРУГОЕ:

Габариты машины: 11.0мх3 мх2.2м Масса машины: 6 т

Электропитание: 380В/3фазы/4 жилы/50Гц

В. ЗИП комплект линии для производства листовых пластиков и запасные части

No

Наименование

Описание

Кол-во

1

Ящик с инструментами



1 комплект

2

Нагреватель

Круглый: Ф 160x120

2 шт





Плита: 265x140

2 шт





Плита: 250x180

1 шт





U образный: 250x240

2 шт

3

Термопара

0.5K

5 шт

4

Амперметр

30A

3 шт

5

Выключатель

Судовой выключатель

5 шт

6

Терморегулятор

8031

2 шт

7

Rotary jointer

6 ''

2 шт

8

Руководство по эксплуатации



1 шт
