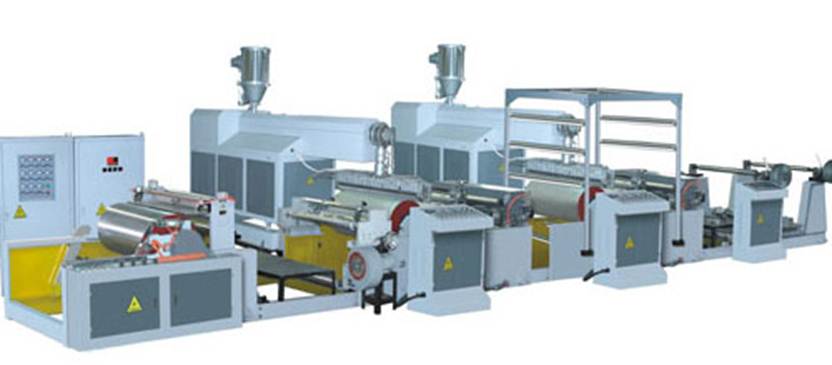

Двухсторонний экструзионный ламинатор

Двухсторонний экструзионный ламинатор



1.Основные технические характеристики двухстороннего экструзионного ламинатора:

Покровный материал                        LDPE или PP

Основа                                        бумага  50—425 г/кв. м

Макс. Механическая скорость       120 м/мин

Макс. Ширина нанесения                1250 мм

Толщина нанесения                         0.012—0.050 мм

Точность толщины нанесения                +5%

Макс. производительность                 280 кг/ч

Внутренний диаметр втулки               ∅ 76 мм

2. Состав оборудования двухстороннего экструзионного ламинатора:

1. Узел размотки                                                 1 комплект

2. Коронатор                                                       1 комплект

3. Узел ламинации                                              1 комплект

4. Второй узел ламинации                                 1 комплект

5. Экструдер                                                        1 комплект

6. Второй экструдер                                             1 комплект

7. Узел намотки                                                    1 комплект

8. Трансмиссия                                                     1 комплект

9. Управления                                                       1 комплект

3. Детализация двухстороннего экструзионного ламинатора:

1.     Узел размотки:

·       Двойная станция размотки

·       Пневматический вал  2 шт.

·       Макс. Диаметр на размотке: 1300 мм

·       Диаметр втулки : 76 мм

·       Макс. вес рулона: 1200 кг

·       Точность контроля натяжения: +0.2 кг

·       Электромагнитная муфта контроля натяжения:  20 кгс   2 шт.

·       Контроллер натяжения: 1 шт.

2.     Коронатор 6 кВт

3. Узел ламинации

·       Ламинирующий вал:       ∅500×1300 мм           1 шт.

·       Силиконовый вал:            ∅260×1300mm           1 шт.

·       7.5 кВт двигатель                                                  1 шт.

·       7.5 кВт инвертор                                                   1 шт.

  1. Второй узел ламинации

·       Ламинирующий вал:       ∅500×1300 мм           1 шт.

·       Силиконовый вал:            ∅260×1300mm           1 шт.

·       7.5 кВт двигатель                                                  1 шт.

·       7.5 кВт инвертор                                                   1 шт.

5.     Экструдер

·       С возможностью перемещения

·        Экструзионная головка типа «вешалка-плечики»

·        Автоматическая загрузка, вакуумная сушка

·       Автоматическая гидравлическая система смены фильтра

·       6 нагревочных зон шнека

·       7 нагревочных зон экструзионной головки

·       Ширина экструзионной головки: 1350 мм

·       Максимальная ширина нанесения: 1250 мм (настраиваемая).

·       Диаметр: ∅105

·       Отношение длины к диаметру: 32:1

·       22 кВт двигатель                                                 1 шт.

·       22кВт инвертор                                                   1 шт.

·       1.5 кВт двигатель                                                1 шт.

  1. Второй экструдер

· С возможностью перемещения

·  Экструзионная головка типа «вешалка-плечики»

·  Автоматическая загрузка, вакуумная сушка

· Автоматическая гидравлическая система смены фильтра

· 6 нагревочных зон шнека

· 7 нагревочных зон экструзионной головки

· Ширина экструзионной головки: 1350 мм

· Максимальная ширина нанесения: 1250 мм (настраиваемая).

· Диаметр: ∅105

· Отношение длины к диаметру: 32:1

· 22 кВт двигатель                                                 1 шт.

·   22кВт инвертор                                                   1 шт.

· 1.5 кВт двигатель                                                1 шт.

  1. Узел намотки:

·       Двойная станция намотки

·       Диаметр намотки: ∅1200 мм

·       Диаметр втулки:  ∅76mm

·       7.5кВт двигатель                                                1 шт.

·       7.5кВт инвертер                                                  1шт.

  1. Счетчик метража: 1 шт.
  2. Пневматические компоненты:  импортные для Китая
  3. Система управления:

·       PLC управление. Выводятся показания натяжения, скорости и рабочих параметров.
