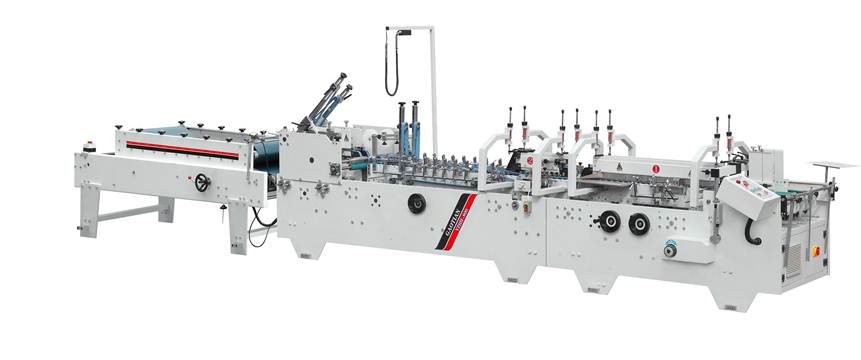

Одноточечная фальцевально-склеивающая машина YZHH применяется для складывания и склейки в автоматическом режиме прямоугольных картонных коробок. В отличие от более сложных, многосекционных фальцевально-склеивающих линий, машины данной серии представляют собой упрощенную конструкцию и предназначены для склейки коробок стандартного типа с одним продольным клапаном.
Предварительная фальцовка позволяет изготавливать коробки, пригодные для использования на фасовочных машинах с автоматической подачей упаковки.
Линия состоит из трёх секций: секция предварительной фальцовки (секция префолдинга), фальцевально-склеивающая секция и прессовально-сушильная секция.
Работа машины состоит из пяти этапов: этап подачи заготовок, этап предварительной фальцовки, этап нанесения клея, этап фальцовки и прессовально-сушильный этап.
Подача заготовок, предварительная фальцовка, нанесение клея, продольная фальцовка, прохождение через прессовально-сушильный конвейер осуществляются в автоматическом режиме. Фрикционный самонаклад с нижней подачей листов позволяет загружать заготовки без остановки машины. В машинах используется любой тип холодного клея (в основном ПВА).
Для плавной регулировки скорости в машине установлен инвертор Panasonic (Japan).
Основные технические характеристики одноточечная фальцевально-склеивающая машина YZHH:
|
Количество точек склейки |
1 |
|
Плотность материала заготовки, г/м2 |
220-800 |
|
Максимальная скорость, м/мин |
220 |
|
Диапазон счётчика |
0-999999 |
|
Мощность, кВт |
3.5 |
|
Электропитание, В |
220 |
|
Габариты, мм |
7200x1100(1300)x1300 |
|
Масса, кг |
2100 |
|

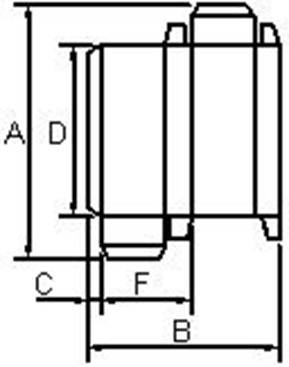

Модель |
A(max), mm |
A(min), mm |
B(max), mm |
B(min), mm |
C(min), mm |
D(min), mm |
F(min), mm |
|
YZHH-800 |
700 |
70 |
600 |
110 |
8 |
70 |
51 |
|
YZHH-1200 |
700 |
70 |
800 |
110 |
8 |
70 |
51 |
Окончательная производительность уточняется после проведения пробного запуска на изделиях Покупателя при проведении пуско-наладочных работ
Одноточечная фальцевально-склеивающая машина YZHH предназначена для работы в закрытом помещении, при температуре воздуха от 15 до 35 °С. Должна быть установлена на ровной горизонтальной поверхности и надежно закреплена. Для нормальной эксплуатации, настройки и обслуживания требуется не менее 70 см свободного пространства с каждой стороны. Машина предназначена для эксплуатации в 1 рабочую смену (8 часов). Ежедневно по окончании работы требуется промывка клеевых аппаратов и очистка транспортных и конвейерных ремней от попавшего клея.
