Трехточечная фальцевально-склеивающая линия GDHH – 1200 CD

Трехточечная фальцевально-склеивающая линия GDHH – 1200 CD






Фальцевально-склеивающая машина GDHH – 1200 идеально подходит для склейки коробок как со стандартным продольным клапаном, так и с самоскладным дном (3 точки склейки). Фальц-склейка оборудована системой автозадержки работы двигателя и секцией префолдинга. Позволяет работать в высокоскоростном режиме.

Технические характеристики фальцевально-склеивающей машины GDHH – 1200:

Максимальная механическая скорость, м/мин
160
Материал заготовки



Обычный картон, 200-600 г/м2

микрогофрокартон профиль «Е»



Энергопитание, В/Гц
380/50
Мощность двигателя, кВт
5,0
Габариты, мм
8800х1300х1350
Транспортные габариты (ДхШхВ), мм, ориентировочно
4 места

3070x1060x1110

2810x1530x1630

2050x1450x1500

1980x1400x1480

Масса, кг
3000

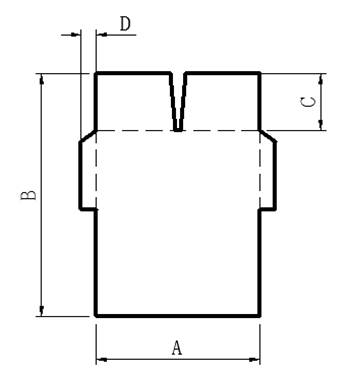

Параметры заготовок при склейке по 1-й (3-м) точкам, мм:

Тип коробки

А (мах)

A(min)

B (max)

B (min)

C (min)

D (min)

F (min)

по 1-ой точке склейки

700

110

840

110

8

70

51

по 3-м точкам склейки

700

160

790

180

9

90

85







по 1-ой точке склейки

по 3-м точкам склейки

(самоскладное дно)

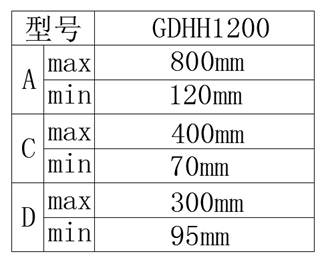

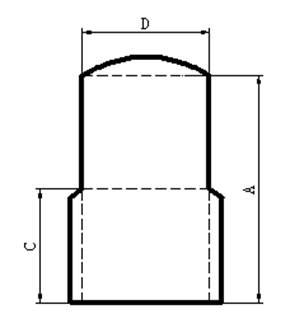

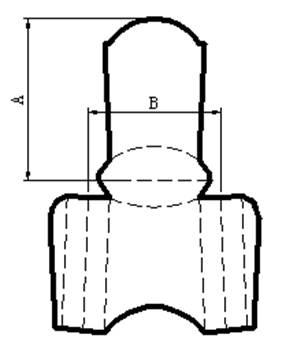

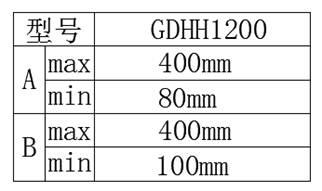

Кроме того, модифицированная машина GDHH – 1200CD может быть использована для склейки коробок из обычного картона в соответствии со следующими схемами:

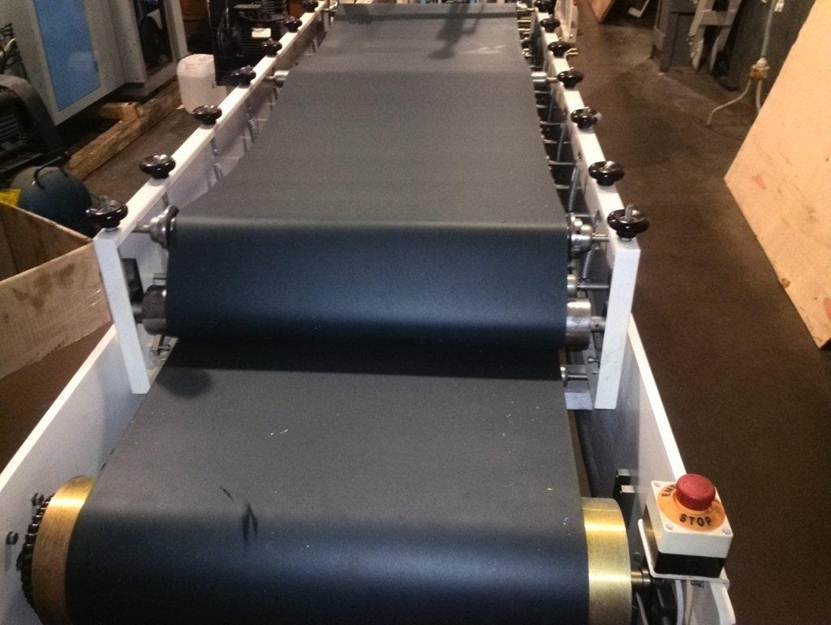

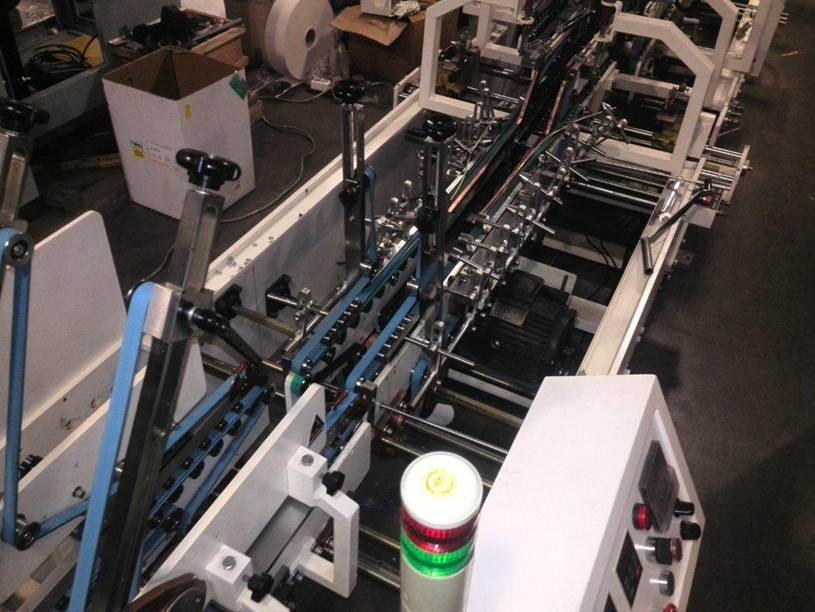

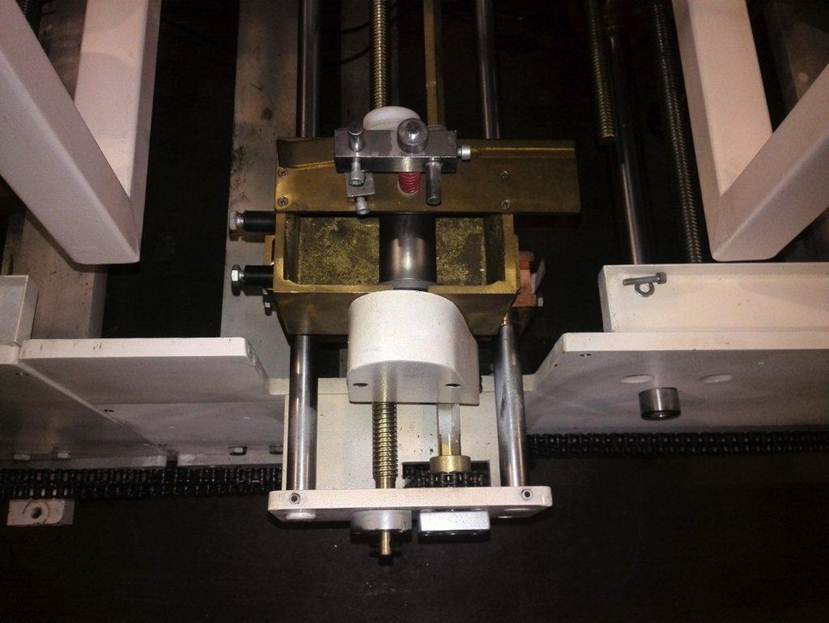

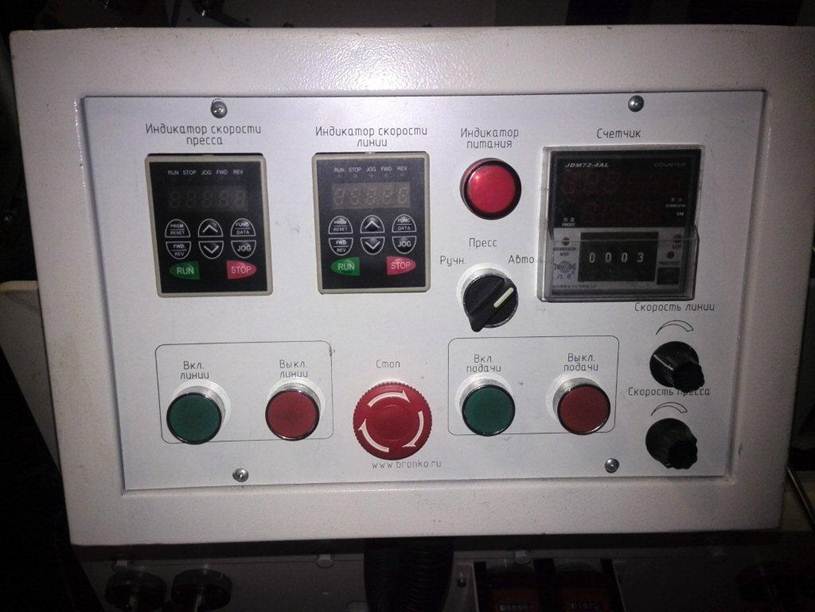

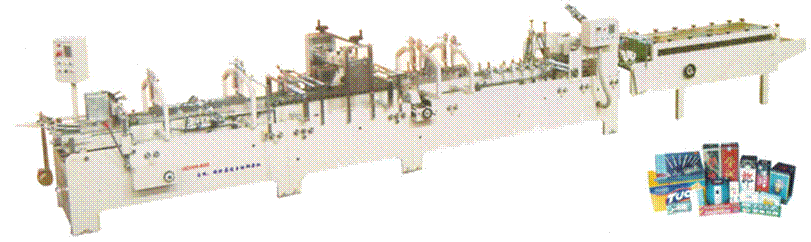

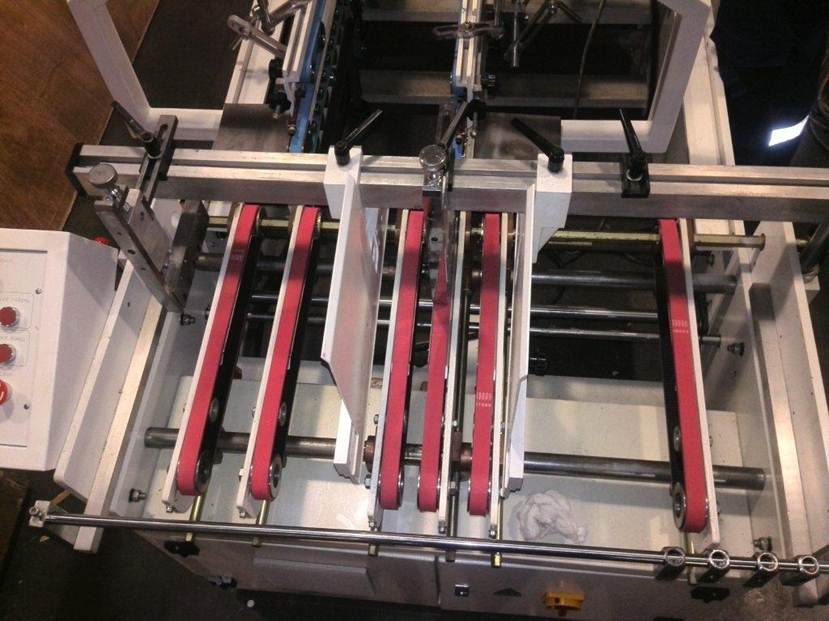

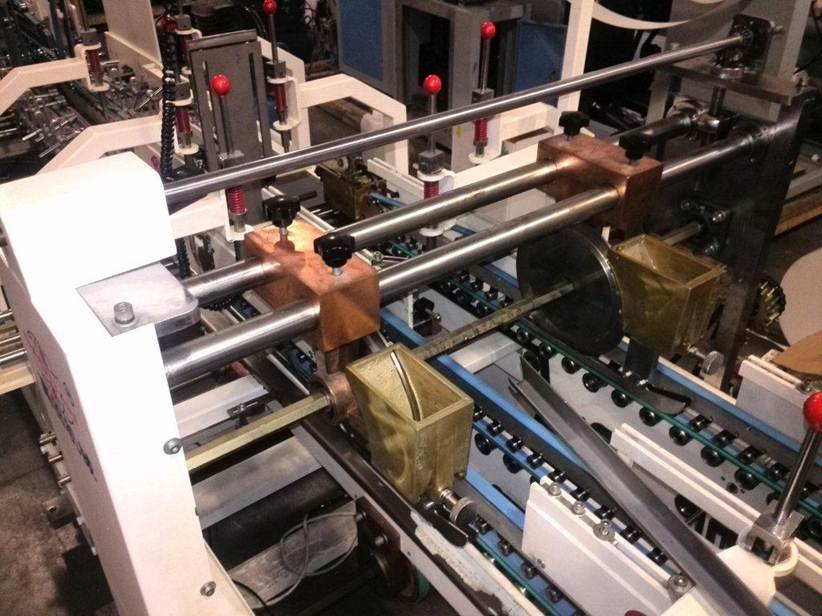

Общие виды фальцевально-склеивающей машины GDHH – 1200:











Видео работы фальцевально-склеивающей машины GDHH – 1200:
http://www.youtube.com/watch?v=ccQH8mYlkXI
http://www.youtube.com/watch?v=_5bCU9ARrm4

http://www.youtube.com/watch?v=i4Lnnyh5ktE

http://www.youtube.com/watch?v=kUOcSKKF51g

http://www.youtube.com/watch?v=NpkPkyGsjOE
