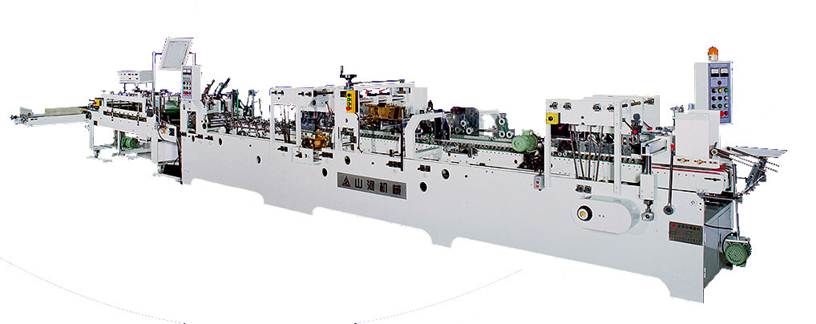

Трехточечная фальцевально-склеивающая линия HZ 780С

       Машины серии HZ предназначены для склейки коробок со стандартным продольным клапаном (одна точка склейки), конфетной коробки (две точки склейки), и с самоскладным дном (три точки склейки). Машины комплектуются инвертором и PLC производства Japan. Позволяют работать в высокоскоростном режиме до 240 м/мин. Машины работают как с обычным картоном 200-500 гр/кв.м., так и с гофрокартоном профиля «Е».

Технические характеристики трехточечной фальцевально-склеивающей линии:



Модель

макс. ширина заготовки, мм

скорость, м/мин.

Мощность привода,

кВт

габариты,

Д х Ш, м

Вес,

кг.

HZ 780C

780

200

9,4

10,5х1,85

6,1





Особенности построения трехточечной фальцевально-склеивающей линии HZ-780C:

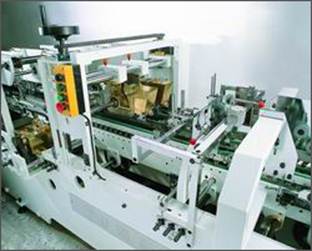

Рис. 1 Фрикционный самонаклад обеспечивает работу с картоном плотностью от 200 до 650 г/м.кв., а также с гофрокартоном профиля Е.

Заготовки дозагружаются в режиме non-stop.

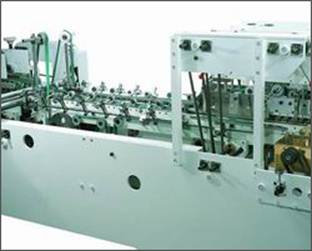

Рис. 2  Секция префолдинга (предварительной фальцовки). Заготовка сгибается по первому бигу на 1800, по третьему на 1350, затем разгибается.

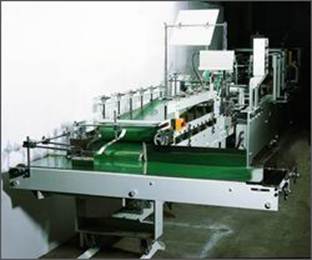

Рис. 3  Две верхние клеевые ванны для склейки коробок с самоскладным дном. Выносной пульт управления.

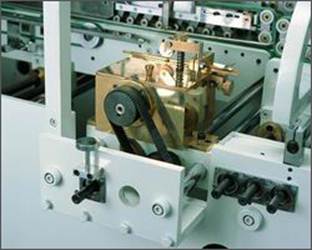

Рис. 4  Две нижние клеевые ванны с механизмом предварительного фрезерования лакового слоя.

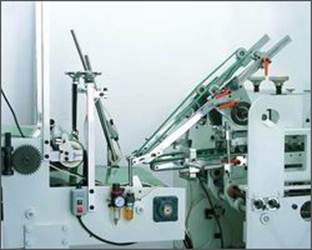

Рис. 5. Секция фальцовки. Заготовка сгибается по второму и четвертому бигам на 1800.

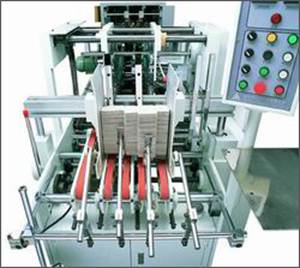

Рис. 6 Секция предпрессовки обеспечивает качественное склеивание заготовок. Тромбонная секция обеспечивает вывод склеенных коробок на прессовальный транспортер с нахлестом.

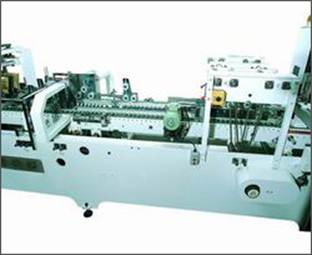

Рис. 7 Прессовальный транспортер обеспечивает обжим заготовок и высыхание клея.
