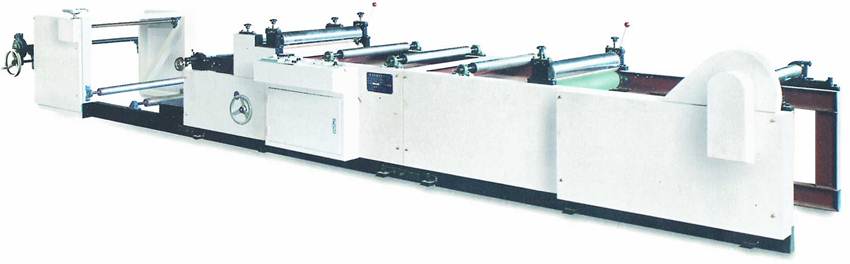

Ламинатор JSF для производства «золотого картона»

Ламинатор JSF для производства «золотого картона»







Ламинатор серии JSF предназначен для ламинации рулонных материалов. Для ламинации продукции используется водорастворимый клей. Ламинирование бумажной (картонной) основы происходит с применением металлизированной полипропиленовой пленки. Ламинатор серии JSF оснащен системой валов обеспечивающих равномерное нанесение клея и качественное приклеивание пленки к картону.

Все пневмоузлы ламинатора производства Тайвань. Скорость ламинации регулируется при помощи инвертора. Регулировка натяжения на намотке и размотке осуществляется в ручном режиме при помощи электромагнитных тормозных муфт. Ламинатор серии JSF оснащена автоматическим устройством контроля боковой кромки пленки, системой снятия статического электричества.



Технические характеристики ламинатора JSF 1150

Диаметр роля на размотке -  1000 мм

Диаметр роля на намотке – 1000 мм

Ширина пленки – до 1050 мм

Ширина бумаги (картона) – до 1150 мм

Скорость – до 45 м/мин

Габариты 1250х7500х1400

Расход клея зависит от многих параметров: от применяемых материалов, от вида клея, от его консистенции, от применяемых добавок.

Очень средняя цифра – 12 г/м2

Пневмовалы 3’’

Вес 1600 кг

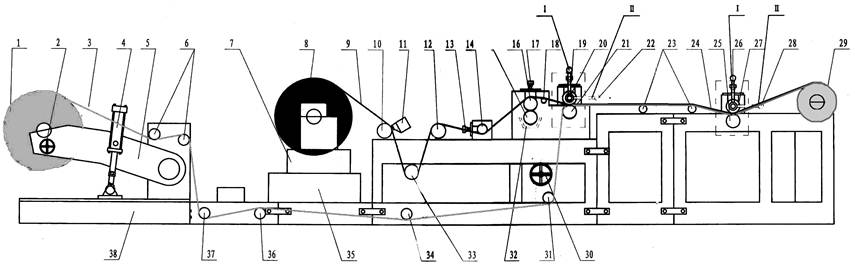

      Схема ламинатора серии JSF



1. Роль бумаги

2. Выравнивающий механизм

3. Бумага

4. Гидравлика (подъем/опускание роля)

5. Крепежная консоль

6, 31, 34, 36, 37 Натяжные валы

7, 35 Устройство равнения по кромке пленки

8. Роль пленки

9. Пленка

10, 12, 33. Алюминиевый вал

11. Фотоэлектрическое устройство выравнивания

13. Настройка натяжения пленки

14. Прижимной ролик для пленки



15. Стальной клееберущий вал

16. Резиновый клеенаносящий вал

17. Устройство, регулирующее толщину клеевого слоя

18. Клееразмазывающий валик

19, 26 Настройка прижима

20, 27 Верхний прижимной вал

21, 25 Нижний прижимной вал

22, 28 Рычаг разведения валов

23. Поддерживающие ролики

24. Конечный продукт

29. Намотка конечного продукта

30. Подъемный маховичок

32. Клеевая ванна

38. Основание узла размотки
