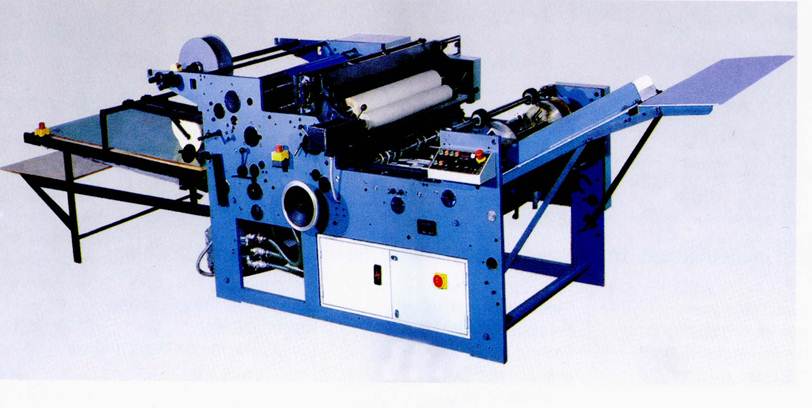

Машина для заклейки окошек пленкой в картонных коробках TNC 1000

Машины серии TNC предназначены для работы с плотными материалами и применяются в основном для заклейки пленкой окошек картонных коробок. Подача заготовок, промазка и приклейка пленки осуществляется в автоматическом режиме. Отличительной особенностью данной машины является ее высокая производительность.




Технические характеристики машины для заклейки окошек пленкой в картонных коробках TNC 1000:



 Модель                                    TNC 1000

 Макс. размер заготовки           710х1000 мм

 Мин. размер заготовки            100х80 мм

 Макс. длина прикл.пленки       540 мм

 Мин. длина прикл. Пленки       40 мм

 Макс. скорость работы            6000 шт/час

 Плотность материала              200-600 гр/м2

 Толщина пленки                       0,05-0,2 мм

 Мощность двигателя                7.16 кВт

 Габариты                                   5250х1855х1700 мм

 Масса                                         2600 кг

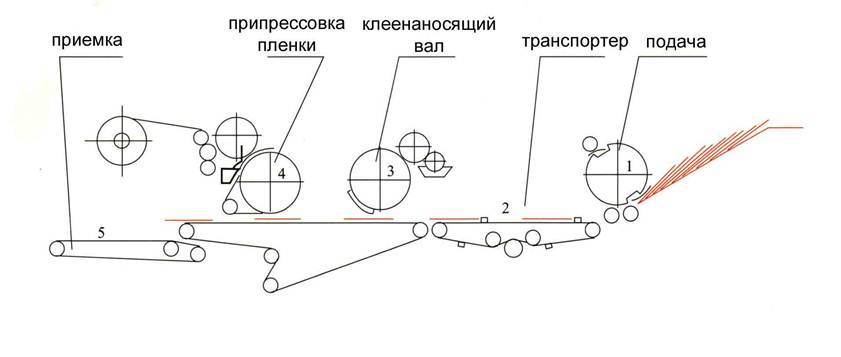

Принципиальная схема машины для заклейки окошек пленкой в картонных коробках TNC 1000:

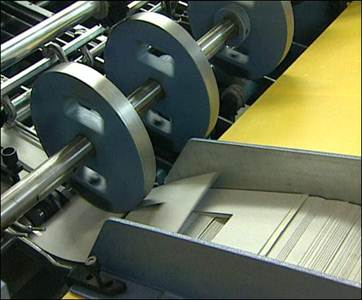

Рис.1 Секция подачи. Заготовки подаются в автоматическом режиме «по одной» при помощи системы роликов и специального устройства отделения.

Возможна подача заготовок « в два ручья».

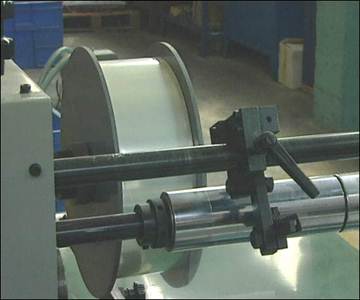

Рис 2. Резка пленки. Резка обеспечивается прямыми ножами.  Длина разрезаемой пленки регулируется

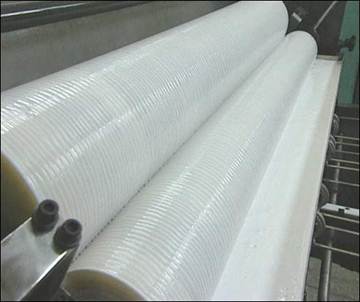

Рис.3 Клеенаносящие валы. Клей на заготовку наносится автоматически.

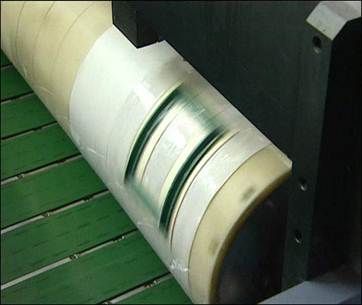

Рис. 4  Припрессовка. Отрезанный кусок пленки ложится на  вакуумный цилиндр, из которого откачивается воздух и пленка присасывается к цилиндру, не падая вниз. Заготовка проходит под вакуумным цилиндром одновременно с пленкой. Цилиндр прижимает пленку к заготовке и приклеивает ее.

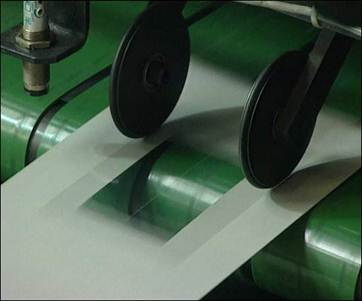

Рис. 5  Секция приемки. Машина оборудована счетчиком готовой продукции.
