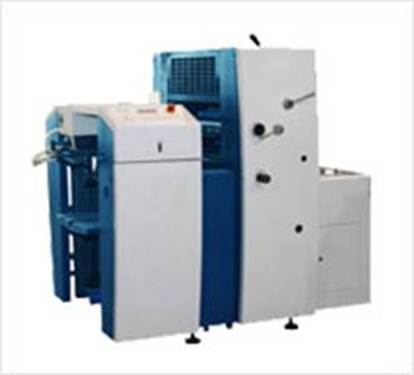

Однокрасочная офсетная печатная машина DY 66C-II

Однокрасочная офсетная печатная машина DY 66C-II

Офсетные печатные машины серии DY 66 отличаются усиленной цельнолитой чугунной станиной, что лишает возможности присутствия каких либо вибрационных моментов в ходе печати, которые присущи небольшим офсетным машинам.

Подача листов происходит по широкой стороне полистно. После самонаклада по транспортировочному столу с системой лент и роликов, лист подается в печатную секцию точно спозиционированным по боковым и передним маркам.

Микропроцессорное управление и система электронных датчиков отслеживают прохождение бумаги через машину, проводят самодиагностику и постоянный мониторинг за состоянием узлов и механизмов. Удобный и информативный централизованный пульт управления позволяет квалифицированно работать людям, не имеющим большого опыта и специального полиграфического образования.

Развитый красочный аппарат офсетной печатной машины и надежная система увлажнения Molleton обеспечивают стабильную и качественную печать даже на больших тиражах.

Технические характеристики офсетной машины серии DY-66С-II

Способ печати	1+0
Формат листа, мин - макс (мм)	235 x 390 - 480 х 660
Максимальный формат печати (мм)	464 х 640
Масса бумаги (г/м2)	28-300
Формат печатной формы (мм)	550х660х0,3
Формат офсетного полотна (мм)	680х680х1,95
Красочный аппарат, валов (накатных)	14 (3)
Высота стапеля самонаклада, (мм)	830
Высота стапеля приемки, (мм)	415
Скорость машины, мин - макс (лист/час)	3 000 - 9 000
Габариты машины (Д х Ш х В), (мм)	2300x1600x1700
Вес машины (кг)	3300
Потребляема мощность	220V/50Hz

Самонаклад

· Полистный самонаклад с наклонным накладным столом и системой роликов и ремней перенастраиваемых на формат печати;

· Автоматически поднимающийся стол самонаклада;

· Датчик двойного листа оптического типа;

· Лампа освещения на самонакладе;

· Автомат бокового равнения тянущего типа с переключением под правый или левый упор и регулировкой усилия прижима;

· Передний марки с возможностью компенсации перекоса листа (диагональная приводка);

Печатная секция

· Трехцилиндровое построение печатной секции

· Хромированные печатный, офсетный и формный цилиндры;

· Формный цилиндр с системой крепления зажимными планками - форма без перфорации;

· Классическое водное увлажнение (5 валиков);

· Цельный нож красочного ящика, 24 зоны регулирования подачи краски- винты;

· Красочный аппарат 14 валиков (3 накатных, 1из которых с аксиальным движением);

· Автоматический отвод валиков при отключении натиска

· Устройство смывки красочного аппарата (ракельный нож);

· Съемные, откидные кожухи с защитными блокировками

Приемное устройство

· Цепное выводное устройство с псевдобарабаном и автоматическим опусканием стола;

· Воздушный компрессор с независимой регулировкой силы вакуума и раздува;

· Устройство общей смазки машины с ручным насосом;

· Мостик-подножка к машине;

· Инструкция по эксплуатации на русском языке;

Управление

· Основной и вспомогательный пульты: вкл/выкл, скорость и режимы работы, управление подачей краски, увлажняющего раствора, индикация положения листа : отсутствие, перекос, двойной;

· Цифровой счетчик оттисков на панели управления;

· Кнопки аварийного отключения.

Основный пульт

Вспомогательный пульт

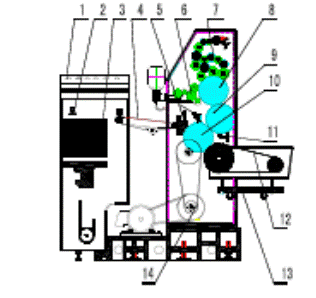

Схема построения машины:

1- пульт управления

2- самонаклад

3- подающий стол со стопой листов

4- транспортер

5- механизм равнения

6- 7 увлажняющий, красочный аппарат

8, 9, 10 – формный, офсетный, печатный цилиндры

11- Механизм подвода цилиндров Вкл/выкл

12,13 – выводное устройство и накопительный стол

14 – главный двигатель
