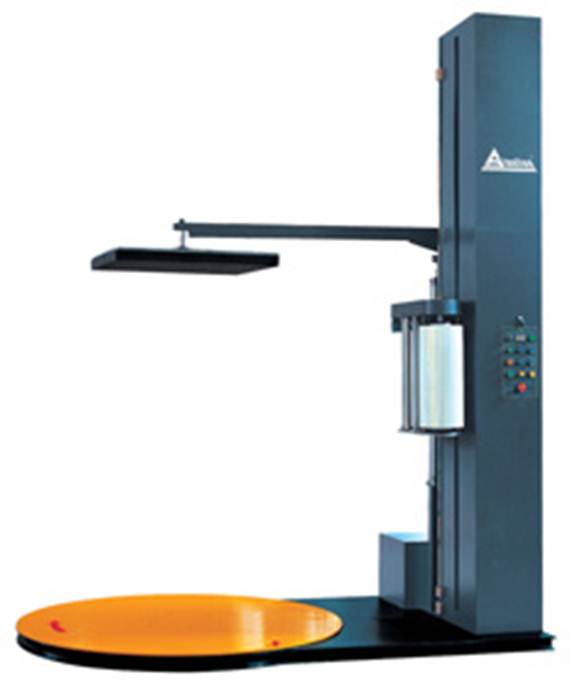

Полуавтоматический усиленный паллетообмотчик T1800F-HCS



Описание паллетообмотчиков серии Т:

Особенностью всей серии паллетообмотчиков серии Т является их исключительная приспособленность к максимальной экономии стрейч плёнки при работе в режиме жёсткой промышленной эксплуатации. Достигается это за счёт применения простых, проверенных и надёжных решений, как механических (цепь), так и электрических (управление Siemens) с одной стороны, и использования 200% системы предрастяжения плёнки с другой стороны, что вкупе с системой контроля натяжения плёнки на углах поддона позволяет достигать необходимой гарантированной прочности всего поддона с минимальными затратами.

Поворотный стол паллетообмотчиков серии Т:

Пластина из конструкционной стали диаметром 1800 мм

Низкопрофильный – 85 мм высотой

Автоматическое выравнивание позиции

Плавный пуск-остановка

Мощный цепной привод



Управление паллетообмотчиков серии Т:



Программируемый логический контроллер фирмы АВ

Фотодатчик определения высоты паллеты

Раздельный счёт оборотов для верхней, средней и нижней части от 0 до 9

Фотоглаз, определяющий задержку

Усиление обмотки путём повторной обмотки в нужной части

Натяжение плёнки настраивается с панели

Регулировка скорости вращения паллеты 3—12 об/мин при помощи инвертера

Раздельная регулировка скорости подъёма/опускания картриджа плёнки

Возможность установки цикличной паузы

Раздельные кнопки старта, остановки и аварийной остановки

Переключатель на ручное управление подъёма /опускания каретки

Кнопка ускоренного вращения



Каретка с плёнкой паллетообмотчиков серии Т:



моторизованный пре-стрейч (предварительное растяжение стрейч-плёнки) до 200% (может быть изменён по требования заказчика)

Дверца каретки открывается для лёгкости смены картриджа плёнки и протяжки плёнки.

Скорость подачи плёнки регулируется отдельным приводом

Усиленный привод каретки (двойной, цепной) перемещает каретку плавно и обеспечивает безопасность.



Технические характеристики паллетообмотчиков серии Т:



Максимальный размер загружаемой паллеты (ДxШxВ), мм

1300×1300×2400

Скорость хода верхней прижимной пластины, мм/мин

1000

Диаметр поворотного стола, мм

1800

Высота поворотного стола, мм

85

Грузоподъёмность поворотного стола, кг

3000

Скорость вращения поворотного стола, об/мин

3-12

Максимальное усилие прижима, кг

500

Производительность, загрузок/час

20-40

Пневмопитание, МПа

0,6-1,0

Электропитание, В/Гц

220/50

Мощность, кВт

2,0

Масса машины, кг

800

Габариты (ДхШхВ), мм

2545х1800х2880
